F3NC34-0N وحدة تحكم في التموضع متعددة المحاور من نوع Yokogawa FA-M3

F3NC34-0N | وحدة تحديد المواقع والحركة المتقدمة من Yokogawa FA-M3

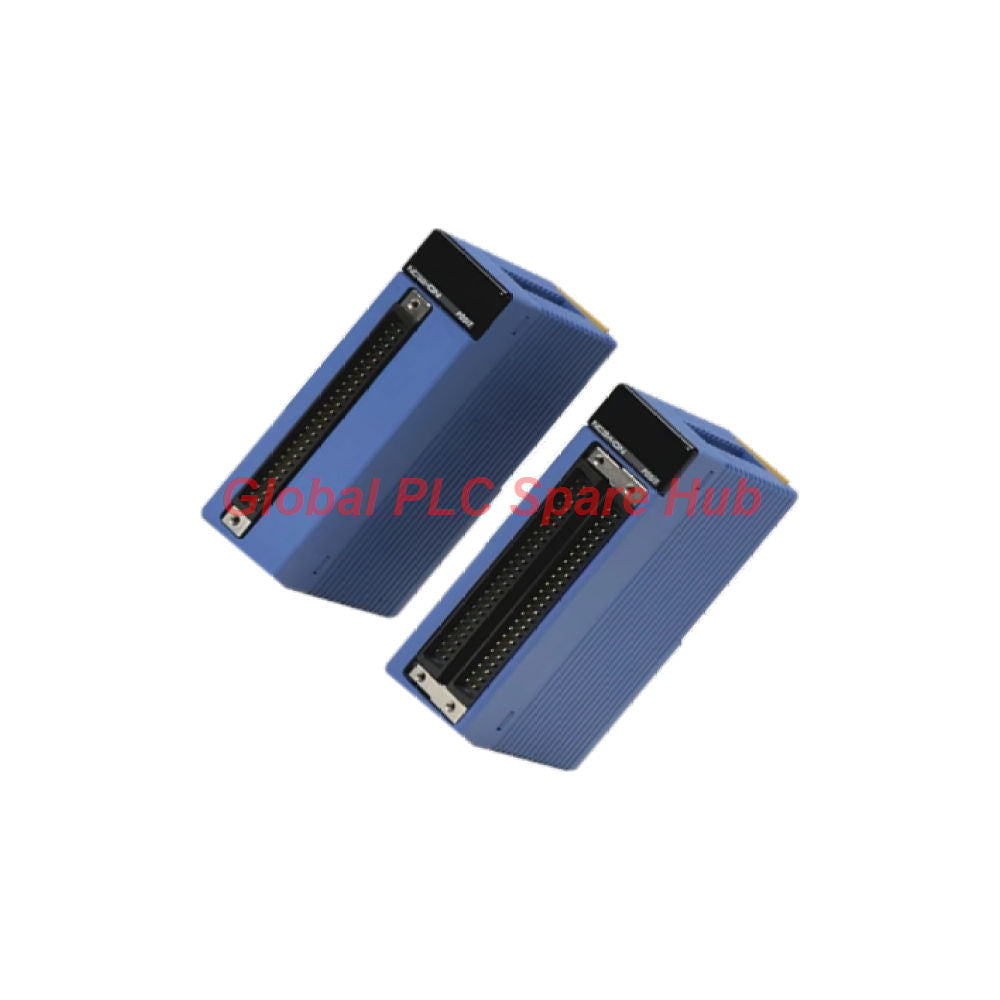

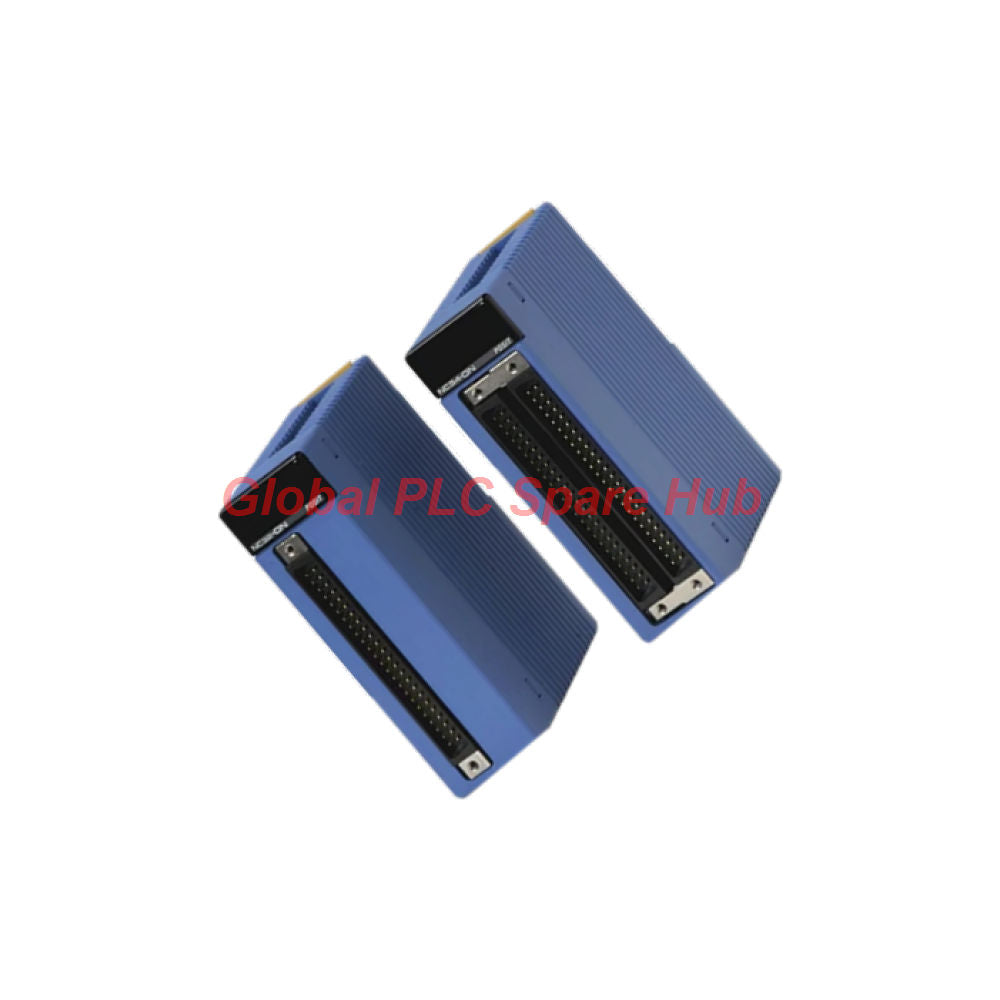

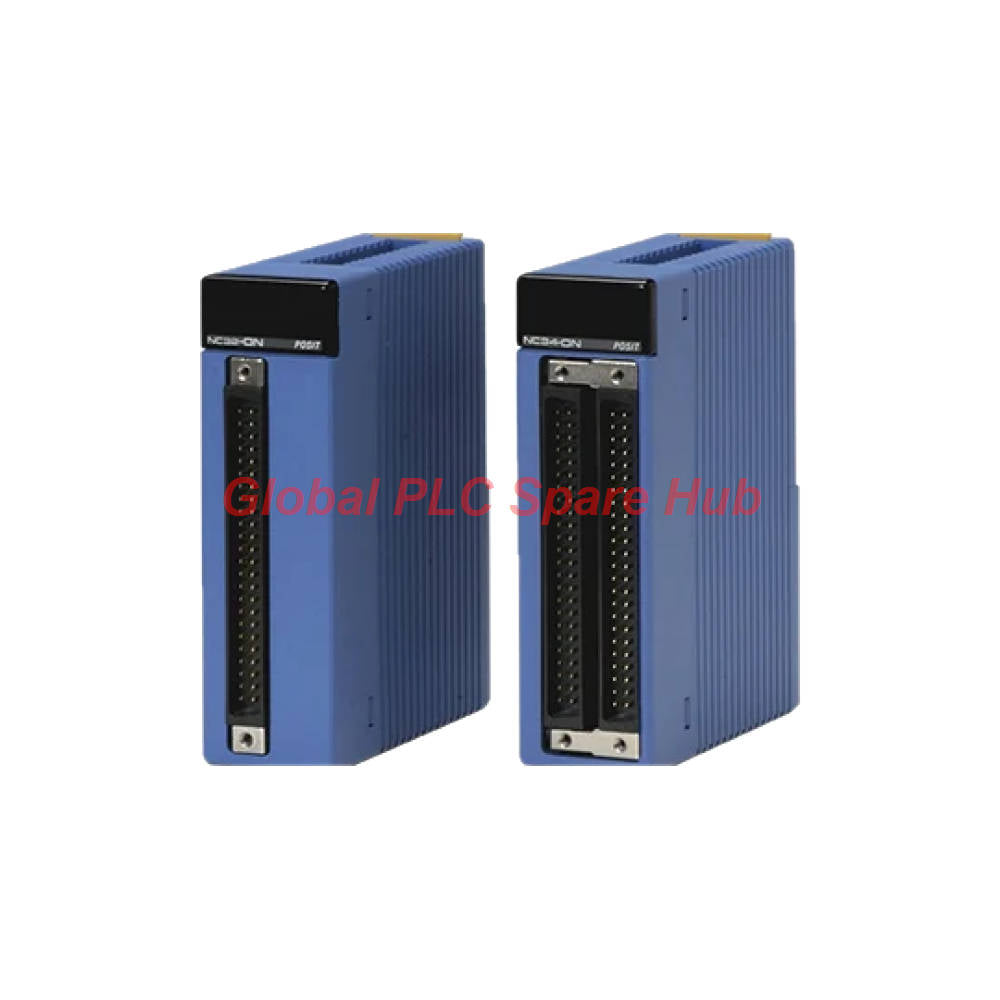

تُعد وحدة Yokogawa F3NC34-0N وحدة تحديد مواقع رباعية المحاور مصممة للتحكم المتقدم في الحركة ضمن أنظمة FA-M3 PLC المتوافقة. تجمع هذه الوحدة بين إخراج النبضات عالي السرعة، ومداخل عدّاد المشفّر (Encoder)، ووظائف الاستيفاء المرنة في منصة واحدة للتحكم في الحركة.

يمكن للمهندسين اختيار التحكم في الموقع، أو التحكم في السرعة، أو التبديل الديناميكي بين كلا النمطين. تدعم الوحدة تسلسلات الحركة المعقدة، بما في ذلك الاستيفاء الخطي، والدائري، والحلزوني. كما تدعم وظائف تشغيل الأنماط الخاصة بها برامج حركة مهيكلة ببيانات موقع مكثفة.

بفضل ميزات التروس الإلكترونية، وتشغيل مولد النبضات اليدوي، والتعليم (Teaching)، وتغيير الأوامر أثناء الحركة، تُعد وحدة F3NC34-0N مناسبة للآلات التي تتطلب تنسيقاً دقيقاً للمحاور وتسلسلات إنتاج مرنة.

01 | نظرة عامة على بنية الحركة

02 | واجهة إخراج النبضات وتغذية المشفّر الراجعة

تجمع الوحدة بين توليد النبضات التفاضلية ومداخل عدّاد المشفّر. يدعم هذا الترتيب أوامر الحركة ومراقبة عدّ الموقع داخل نظام التحكم المكوّن.

ملاحظة هندسية: تأكد من الواجهة الكهربائية للمشفّر وبروتوكول المشفّر المطلق المدعوم قبل التوصيل. لا تحدد المواصفات المرفقة كل تنسيق مشفّر أو نمط أمر تشغيل مدعوم.

03 | الحركة المنسقة وسعة البرنامج

قدرة الاستيفاء (Interpolation)

• الاستيفاء الخطي: يدعم الحركة المنسقة عبر محورين، ثلاثة، أو أربعة محاور.
• الاستيفاء الدائري: يدعم الحركة الدائرية المنسقة ثنائية المحاور.
• الاستيفاء الحلزوني: يدعم الحركة الدائرية والخطيّة المجمعة للعمليات متعددة المحاور المناسبة.

قدرة تشغيل النمط

يعتمد سلوك المسار الفعلي على النمط المختار، وتكوين المحور، وإعدادات السرعة، والاستجابة الميكانيكية. تحقق من تعريفات الأوامر التفصيلية في دليل البرمجة المعمول به.

04 | وظائف التحكم للإنتاج الديناميكي

1. التحكم في الموقع والسرعة: اختر نمط التحكم المطلوب والتبديل بين التحكم في الموقع والسرعة عندما يسمح التطبيق بذلك.
2. تحديثات الأوامر التكيفية: تغيير الموقع المستهدف أو السرعة المحددة أثناء الحركة باستخدام الأوامر المدعومة.
3. إدارة التسارع: اختيار التسارع والتباطؤ التلقائي على شكل شبه منحرف أو على شكل حرف S.
4. توقيت منحدر مستقل: تكوين أوقات التسارع والتباطؤ بشكل منفصل من 0 إلى 32,767 مللي ثانية.
5. تحديد الموقع اليدوي: استخدام عملية "الهرولة" (Jog) أو مولد نبضات يدوي لمهام الإعداد والضبط.
6. التروس الإلكترونية: تنسيق الحركة المطلوبة باستخدام علاقات التروس المكوّنة.
7. التدريس وإعداد الموقع: التقاط أو تحديد المواقع لعمليات الآلة القابلة للتكرار.
8. إخراج كود M: ربط الأكواد المساعدة المدعومة بتسلسلات الحركة وإجراءات الآلة.
9. التحكم في التجاوز (Override): تعديل أوامر الحركة ضمن حدود التشغيل المدعومة.
10. حدود البرامج: تحديد حدود انتقال مكوّنة لتقليل الحركة غير المقصودة المطلوبة.
11. كشف التزامن: استخدام وظائف تزامن العدّاد أو تزامن المنطقة حيثما كان ذلك مدعوماً.

05 | بنية الإدخال/الإخراج وأقفال الآلة

خطط لتخصيص الإدخال/الإخراج قبل التشغيل. تأكد من قطبية الإشارة، ومستويات الجهد، والعزل الكهربائي، وتعيينات الأطراف من وثائق الأجهزة الرسمية.

متطلبات السلامة: لا تعتمد على أوامر تحديد المواقع العادية أو حدود البرامج كبدائل لدوائر التوقف في حالات الطوارئ المصنفة للسلامة وأجهزة الحماية.

06 | الآلات المناسبة وتطبيقات العمليات

• تحديد المواقع المساعد لـ CNC: تنسيق محاور تحديد المواقع المتعددة للتغذية، وتحديد موقع الأداة، وعمليات النقل.
• معدات التعبئة والتغليف والتحويل: مزامنة تغذية المواد، والقطع، والفهرسة، ونقل المنتج.
• آلات أشباه الموصلات والإلكترونيات: التحكم في المراحل المبرمجة، ووضع المكونات، وتسلسلات النقل الدقيقة ضمن التفاوتات الميكانيكية المعتمدة.
• أنظمة المناولة الروبوتية: تنسيق المراحل الخطية المناسبة والمحاور المساعدة لعمليات الالتقاط والوضع.
• معدات التوزيع والطلاء: استخدام مسارات خطية أو دائرية أو حلزونية لحركة المسار المبرمجة.
• آلات التجميع: دمج التحكم في الموقع، والتحكم في السرعة، والمشغلات الخارجية عبر محطات الآلة.
• تجهيزات الفحص: تحريك الأجزاء عبر مواقع قابلة للتكرار لعمليات الفحص والقياس.
• الأتمتة المخصصة: تنفيذ تسلسلات متعددة المحاور تتطلب أنماط حركة قابلة للتكوين وعدّ المشفّر.

يعتمد ملاءمة التطبيق على الدقة الميكانيكية، وأداء المحرك، وتكوين التغذية الراجعة، ووقت الدورة المطلوب. تحقق من تصميم النظام الكامل قبل اختيار الوحدة.

07 | مراجعة Global PLC Spare HUB

تتميز وحدة F3NC34-0N بجمعها بين التحكم رباعي المحاور، وأنماط الاستيفاء المتعددة، وعدّادات المشفّر، وأنماط الحركة القابلة للبرمجة. يجب على المهندسين تقييم متطلبات التحكم في المسار الخاصة بهم قبل مقارنتها بوحدات تحديد المواقع النبضية الأبسط.

• مثال عملي — الفهرسة بنمط الكامة (Cam-style): قد تحتاج آلة التعبئة إلى فهرسة سريعة تليها مرحلة تحديد مواقع محكومة. يمكن للمهندسين تقييم تبديل السرعة، وتشغيل النمط، والمشغلات الخارجية للتسلسل المطلوب.
• مثال عملي — مسار توزيع منحني: قد تحتاج محطة التوزيع إلى مسار دائري أو حلزوني. تحقق من حدود الاستيفاء، وهندسة المحاور، واتساق السرعة قبل تجارب الإنتاج.
• مثال عملي — أخطاء تحديد الموقع المتقطعة: إذا كان عدّ المشفّر يختلف عن الانتقال المتوقع، افحص توصيلات المشفّر، وتردد نبضة الإدخال، والوصلات الميكانيكية، ومعلمات القياس. قارن النبضات المطلوبة ببيانات العدّاد المتاحة.
• مثال عملي — التوقف غير المتوقع: راجع مداخل الحدود، وإشارات إنذار المحرك، وحالة التوقف في حالات الطوارئ، وانتقالات النمط. تحقق مما إذا كان جهاز التحكم قد تلقى مشغلاً خارجياً أو دخل في حالة توقف مكوّنة.

توضح هذه الأمثلة طرق استكشاف الأخطاء وإصلاحها الهندسية. وهي لا تدعي وجود اختبار ميداني موثق لوحدة معينة مثبتة.

08 | سير عمل التشغيل والتشخيص

1. التحقق من تعريف الأجهزة: تحقق من كود الطراز الكامل وتأكد من التوافق مع وحدة المعالجة المركزية FA-M3 المثبتة وتكوين القاعدة.
2. التحقق من تنسيق النبضة: طابق تنسيق الإخراج المختار مع مدخل المؤازر أو محرك الخطوة.
3. التحقق من عدّ المشفّر: تأكد من علاقات الطور، والاتجاه، والقياس، وحدود تردد الإدخال المعمول بها.
4. اختبار إشارات المرجع: تحقق من مداخل الأصل، والحد الأمامي، والحد العكسي، وإنذار المحرك.
5. تشغيل اختبار محور واحد: استخدم سرعة منخفضة ومسافة انتقال قصيرة للتأكد من الاتجاه واستجابة الأمر.
6. التحقق من الاستيفاء: اختبر الحركة المنسقة بسرعة مخفضة قبل تمكين دورة الإنتاج.
7. التحقق من التغييرات الديناميكية: تأكد من تحديثات الهدف، وتغييرات السرعة، وسلوك التجاوز في ظل ظروف محكومة.
8. مراجعة الاحتفاظ بالبيانات: تحقق من المعلمات المطلوبة وأنماط الحركة بعد إجراء النسخ الاحتياطي أو الاستعادة المقصود.

قيود التشخيص: لا تحدد المواصفات المرفقة قائمة كود الإنذار الدقيقة، أو سجل الأحداث المدمج، أو وظائف برنامج التشخيص عبر الإنترنت. استخدم كتيبات Yokogawa المعمول بها لتحديد علامات الحالة المتاحة وإجراءات استكشاف الأخطاء وإصلاحها.

09 | اعتبارات التركيب والصيانة

• قبل التركيب: اعزل الطاقة واتبع تعليمات المناولة والتوصيل الخاصة بالشركة المصنعة لجهاز التحكم.
• سلامة الإشارة: وجه كابلات النبضة التفاضلية والمشفّر بعناية. طبق ممارسات التدريع والتأريض المناسبة.
• الأداء الميكانيكي: تحقق من الخلوص (Backlash)، ومحاذاة الوصلات، والاحتكاك، وقصور الحمل عند حدوث أخطاء في تحديد الموقع.
• إدارة المعلمات: احتفظ بنسخ تم التحقق منها من أنماط الحركة، وإعدادات المحاور، والبيانات المرجعية وفقاً لإجراءات الموقع.
• إدارة Flash ROM: قدرة التحمل المحددة لإعادة الكتابة هي 100,000 دورة. تجنب الكتابة المتكررة غير الضرورية واتبع إجراء التخزين الموثق.
• الفحص الدوري: راجع توصيلات الأطراف، وحالة الكابل، وإنذارات المحرك، وقابلية تكرار العودة إلى الأصل (Homing).

10 | التوافق، التقييمات البيئية، والشهادات

توافق جهاز التحكم

تنتمي الوحدة إلى عائلة Yokogawa FA-M3. تأكد من الدعم من وحدة المعالجة المركزية المثبتة، ومراجعة أجهزة النظام، وبرنامج التكوين، ووثائق الوحدة ذات الصلة.

توافق المحرك والمشفّر

تحقق من تنسيق نبضة المحرك، وأقصى تردد للإدخال، ومستويات الإشارة، وواجهة الأوامر المطلوبة. تأكد من دعم المشفّر قبل اختيار التغذية الراجعة التزايدية أو المطلقة.

التحقق البيئي والتنظيمي

لا تحدد البيانات المرفقة درجة حرارة التشغيل، أو درجة حرارة التخزين، أو الرطوبة، أو حدود الاهتزاز، أو تصنيفات EMC، أو حماية الدخول، أو شهادات المنتج. احصل على هذه التقييمات من وثائق Yokogawa المعمول بها قبل التركيب في البيئات المنظمة أو القاسية.

11 | خمسة أسئلة فنية شائعة

س1: كيف يجب على المهندسين تقييم تصنيف النبضات 5 Mpps لآلة فعلية؟

قارن سرعة المحرك المطلوبة، وحدود إدخال المحرك، والتروس الإلكترونية، وقياس الأوامر. لا يضمن أقصى معدل للنبضات للوحدة نفس المعدل القابل للاستخدام في ظل كل تكوين. تحقق من مواصفات المحرك واحسب تردد النبضات المطلوب قبل الاختيار.

س2: متى تكون مضاعفة المشفّر أربع مرات مهمة؟

تعد المضاعفة أربع مرات الانتقالات من كلا طوري المشفّر. يمكنها زيادة دقة العدّ، لكنها ترفع أيضاً تردد الإدخال الفعلي. تحقق من معدل إخراج المشفّر وحدّ العدّاد بعد المضاعفة.

س3: ما هي المعلومات المطلوبة لتقييم التوافق مع نظام FA-M3 موجود؟

وفر طراز وحدة المعالجة المركزية، وتكوين الرف أو القاعدة، وإصدار البرنامج، وبرنامج الحركة الحالي، وطراز المحرك، ونوع المشفّر. تساعد هذه التفاصيل في تحديد قيود الأجهزة والواجهة قبل الطلب.

س4: ما هي الوظائف الأكثر أهمية لآلة ذات مسارات منحنية مستمرة؟

راجع الاستيفاء الدائري والحلزوني، وسلوك حركة CP، وتنسيق المحاور، وانتقالات السرعة. اختبر المسار الكامل تحت الحمل المقصود لأن الديناميكيات الميكانيكية يمكن أن تؤثر على دقة المسار.

س5: متى يجب على المشتري اختيار هذه الوحدة بدلاً من وحدة تحديد مواقع أبسط؟

فكر في F3NC34-0N عندما يحتاج التطبيق إلى تنسيق رباعي المحاور، وأنماط استيفاء متعددة، وعدّ المشفّر، وأنماط حركة قابلة للبرمجة، أو تغييرات ديناميكية في الأوامر. للحركة الأساسية من نقطة إلى نقطة، قارن المتطلبات الفعلية وتجنب الدفع مقابل وظائف غير مستخدمة. اطلب مراجعة التوافق باستخدام وحدة المعالجة المركزية، والمحرك، والمشفّر، وتفاصيل التطبيق الخاصة بك.

12 | شروط التوريد والتعبئة والضمان

• تعريف المنتج: وحدة تحديد المواقع Yokogawa FA-M3 F3NC34-0N.
• التعبئة: تعبئة واقية مناسبة للنقل. تأكد من تكوين التعبئة الفعلي قبل الطلب.
• الملحقات: تأكد من تضمين الكتيبات، والكابلات، والموصلات، وغيرها من الملحقات مع البائع.
• فترة الضمان: 12 شهراً، تخضع لشروط الضمان المكتوبة الخاصة بالبائع.
• شركات الشحن: FedEx، UPS، وDHL، تخضع للوجهة وتوافر الخدمة.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب، تخضع لتوافر المخزون وتخليص الدفع.
• التحقق من الطلب: تأكد من كود الطراز، والكمية، وعنوان التسليم، ومتطلبات التوافق قبل الدفع.

اطلب عرض سعر لـ F3NC34-0N

اتصل بـ Global PLC Spare HUB للحصول على الأسعار، والتوافر، وتقديرات التسليم، والمساعدة في التوافق الفني. قم بتضمين طراز وحدة المعالجة المركزية الخاصة بك، وواجهة المحرك، وتكوين المشفّر، والكمية المطلوبة للمساعدة في تبسيط عملية عرض الأسعار.
