F 3322 وحدة خرج الأمان HIMA F3322 وحدة تحكم ذات 16 قناة

ملف الهندسي: وحدة إخراج HIMA F3322 ذات 16 اتجاهًا

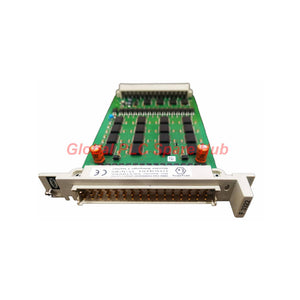

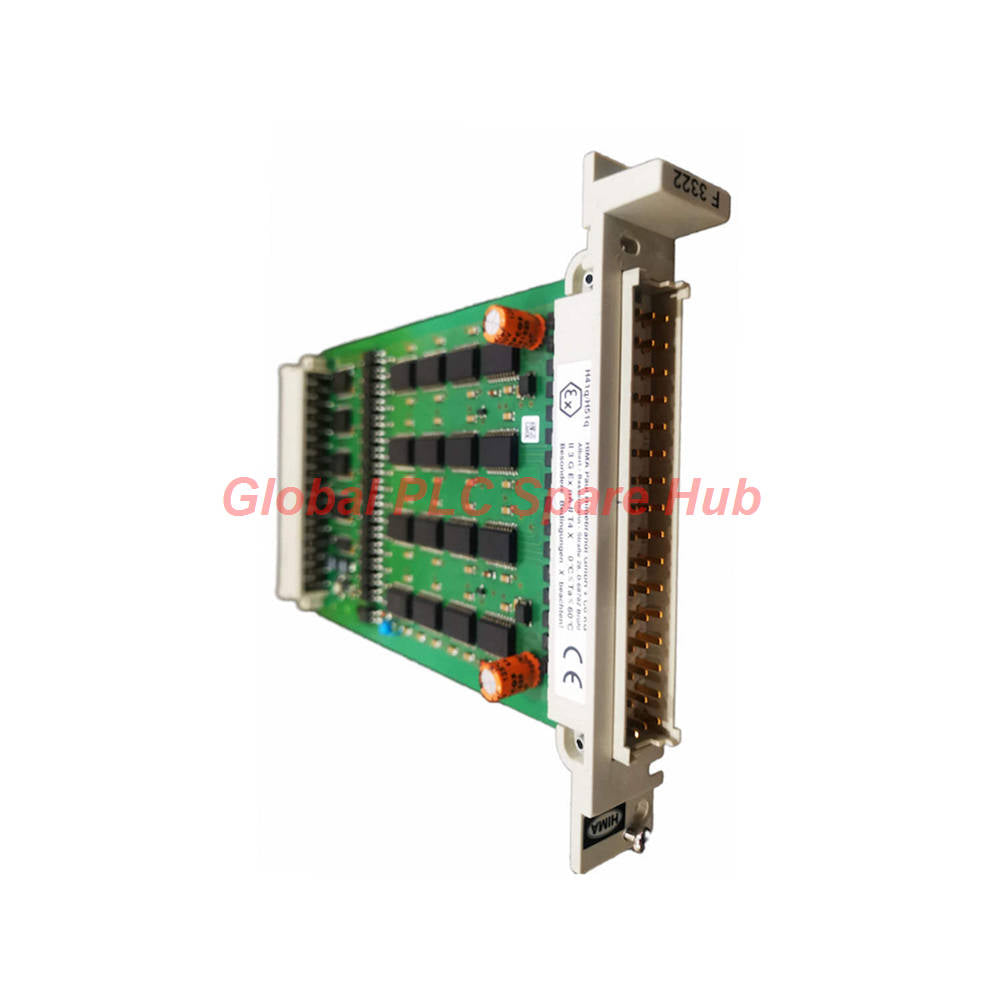

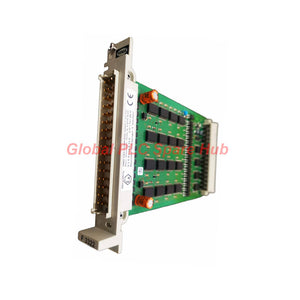

وحدة HIMA F3322 هي وحدة إخراج رقمية عالية الكثافة، ذات 16 قناة، مصممة لبيئات التحكم الحساسة للسلامة. توفر هذه الوحدة تبديلاً موثوقًا به لكل من الأحمال المقاومة والحثية، مع دمج عزل أمان متقدم لحماية منطق التحكم الأساسي لديك من أعطال جانب المجال.

مصفوفة المواصفات الفنية

• العلامة التجارية: HIMA
• النموذج: HIMA F3322
• الوظائف: وحدة إخراج أمان ذات 16 اتجاهًا
• توافق الحمل: أحمال مقاومة أو حثية تصل إلى 500 مللي أمبير (12 وات).
• سعة مشغل المصباح: تدعم توصيلات المصابيح حتى 12 وات.
• حماية من القصر: قيمة استجابة محدد التيار > 550 مللي أمبير.
• ميزة السلامة: لا يتم توليد إشارة خرج عند انقطاع مصدر الطاقة L- (آمنة من الفشل).
• الطاقة التشغيلية: 5 فولت تيار مستمر (110 مللي أمبير) / 24 فولت تيار مستمر (150 مللي أمبير + حمل).
• عامل الشكل: متطلب 4 وحدات رف TE.

التخطيط التشغيلي وإدارة الأحمال

للحفاظ على سلامة النظام ومنع الحمل الحراري الزائد في الرف الفرعي للوحدات الداخلية/الخارجية (IO)، اتبع الإرشادات التالية:

• تحديد الاستخدام بحد أقصى 10 وحدات إخراج محملة بالكامل لكل رف فرعي.
• لا تتجاوز 50% من إجمالي سعة الإخراج (حد 8 أمبير) أثناء التبديل المتزامن.
• يتم ضبط الانصهار الافتراضي للرف على 4 أمبير بطيء الانصهار للحماية من فشل الوحدة الكارثي.

إمكانيات التشخيص والصيانة

تتضمن وحدة HIMA F3322 مراقبة نشطة للتيار لكل قناة. في حالة حدوث قصر، يتم تشغيل محدد التيار المدمج عند > 550 مللي أمبير، مما يحمي الدوائر الداخلية. يمكن للمهندسين مراقبة صحة الوحدة عبر ناقل الإبلاغ عن الأعطال الخاص بالنظام، مما يضمن رؤية فورية لانقطاعات القناة أو فشل الإمداد.

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نصنف وحدة HIMA F3322 كمكون أمان حاسم للعمليات الصناعية عالية المخاطر. إنها مثالية لأنظمة إغلاق الطوارئ (ESD)، والتحكم في التوربينات، وتأمين العمليات الكيميائية حيث يكون العزل أمرًا بالغ الأهمية. تضمن قدرتها على البقاء غير نشطة أثناء انقطاع مصدر الطاقة L- أن تعود حلقات الأمان الخاصة بك إلى حالة معروفة وآمنة.

اللوجستيات وضمان الجودة

• الشحن العالمي: إرسال سريع عبر FedEx أو UPS أو DHL.
• وقت المعالجة: إنجاز سريع للطلبات في غضون 24 إلى 48 ساعة.
• ضمان الجودة: كل وحدة HIMA F3322 تأتي مع ضمان احترافي لمدة 12 شهرًا.

الأسئلة المتكررة من الخبراء

س: كيف تتفاعل الوحدة مع فقدان مصدر الطاقة L-؟

ج: تم تصميم الوحدة لتوفير عدم وجود إشارات إخراج عند انقطاع خط إمداد L-، مما يضمن بطبيعتها حالة آمنة من الفشل.

س: هل يمكنني تشغيل أحمال بقوة 24 وات إذا قمت بتوصيل قناتين بالتوازي؟

ج: ننصح بشدة بعدم توصيل القنوات بالتوازي لتجميع الأحمال، حيث يمكن أن تؤدي التباينات الزمنية أثناء التبديل إلى تشغيل حماية القصر الداخلية.

س: لماذا يوجد حد 8 أمبير لإجمالي تبديل الرف الفرعي؟

ج: يمنع هذا التحديد تراكم الحرارة الموضعي ويضمن بقاء اللوحة الخلفية للرف الفرعي وتوزيع مصدر الطاقة ضمن حدود التصميم الحراري.

س: هل هذه الوحدة مناسبة لتشغيل الصمامات مباشرة؟

ج: نعم، بشرط ألا يتجاوز الحمل الحثي 500 مللي أمبير ويجب مراعاة الحماية من الرجوع الطائر لتطبيقات الدورات العالية.

س: كيف يجب أن أتعامل مع متطلب مساحة 4 وحدات TE أثناء تخطيط الخزانة؟

ج: عند تخطيط الرف الخاص بك، تأكد من وجود دوران هواء رأسي كافٍ، حيث تولد تكوينات الإدخال/الإخراج عالية الكثافة حرارة تراكمية يمكن أن تسرع من شيخوخة المكونات إذا كانت راكدة.

إرشادات الاختيار الاحترافية

• توافق النظام: تحقق من أن الرف الفرعي للوحدات الداخلية/الخارجية (IO) يدعم معيار 4 TE الميكانيكي.
• تحليل الحمل: قبل النشر، احسب تيار التدفق التراكمي للأجهزة المتصلة لديك لتجنب الرحلات الخاطئة لمحدد التيار > 550 مللي أمبير.
• الانصهار: تأكد من أن الانصهار الخارجي يطابق معيار 4 أمبير بطيء الانصهار ليتوافق مع تقييمات السلامة المصنعية لـ HIMA.
