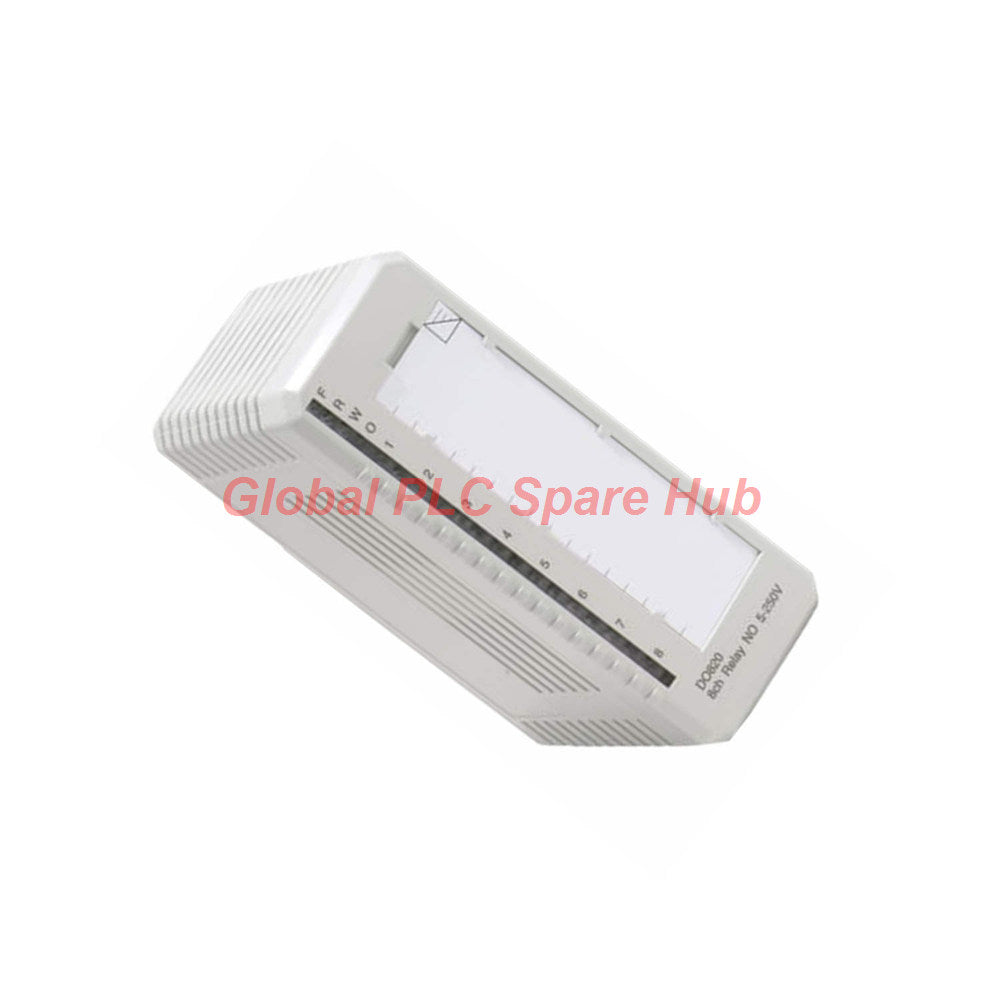

DO820 ABB S800 وحدة إخراج مرحل الإدخال/الإخراج 8 قنوات 230 فولت أصلية

نظرة من Global PLC Spare HUB

من الناحية الفنية، يُعد DO820 الخيار الأول لمتطلبات العزل بجهود كهربائية مختلطة. يضمن تصنيف اختبار العزل الكهربائي البالغ 2000 فولت تيار متردد أن مستويات الجهد المختلفة يمكن أن تتعايش في رف S800 I/O واحد دون خطر التداخل. ميزة التشخيص الرئيسية هي مراقبة جهد تغذية المرحل؛ إذا اختفت الطاقة الموزعة 24 فولت، يقوم DO820 فورًا بتشغيل مؤشر LED للتحذير ويبلغ عن الخطأ عبر ModuleBus. يسمح هذا المستوى من الشفافية للفنيين بتحديد مشكلات توزيع الطاقة قبل أن تتصاعد إلى أعطال على مستوى النظام. تعزز وظيفة OSP (Output Set Predetermined) المدمجة سلامة العملية من خلال توجيه المخرجات إلى حالة معروفة أثناء فقدان الاتصال.

المعايير الفنية والأداء

• العلامة التجارية: ABB
• الموديل: DO820
• رقم المقال: 3BSE008514R1
• سلسلة I/O: S800 I/O
• عدد القنوات: 8 قنوات معزولة
• مواصفات الإشارة: 230 فولت تيار متردد/تيار مستمر (النطاق: 5 - 250 فولت)
• أقصى تيار خرج: 3 أمبير مستمر
• نوع العزل: معزول فرديًا، قناة بقناة وإلى المشترك
• جهد اختبار العزل الكهربائي: 2000 فولت تيار متردد
• جهد العزل المقدر: 250 فولت
• تبديد الطاقة: 2.9 واط (نموذجي)
• استهلاك ModuleBus: 60 مللي أمبير (+5 فولت) / 140 مللي أمبير (+24 فولت)
• الحماية من التآكل: مصنفة ISA-S71.04: G3
• درجة حرارة التشغيل: من 0 درجة مئوية إلى +55 درجة مئوية (التركيب الرأسي: بحد أقصى 40 درجة مئوية)

التثبيت وتوافق النظام

• التركيب: متوافق مع S800 ModuleBus على قضبان DIN أفقية أو رأسية.
• إقران MTU: يتوافق بشكل خاص مع TU811V1 للتوصيلات الميدانية القياسية.
• طول كابل الحقل: يدعم ما يصل إلى 600 متر (656 ياردة) دون تدهور الإشارة.
• التبديل السريع: يدعم إدخال وإزالة ModuleBus عبر الإنترنت (تأكد من بروتوكولات السلامة في الموقع).

قدرات التشخيص

• F (عطل): يشير مؤشر LED الأحمر إلى خطأ داخلي في الوحدة أو الأجهزة.
• R (تشغيل): يشير مؤشر LED الأخضر إلى الاتصال والتشغيل النشطين.
• W (تحذير): يشير مؤشر LED الأصفر إلى نقص جهد تغذية المرحل 24 فولت.
• O (OSP): يؤكد مؤشر LED الأصفر أن وضع "تحديد إعدادات الإخراج مسبقًا" (Output Set Predetermined) نشط.
• حالة القناة: 8 مؤشرات LED مخصصة توفر إشارة حالة المرحل في الوقت الفعلي.

سيناريوهات التطبيق

• التحكم في صمامات الملف اللولبي لوحدات معالجة النفط والغاز.
• قفل بادئ تشغيل المحرك في محطات معالجة المياه الكبيرة.
• ترحيل مساعد لمحطات الطاقة لحلقات إيقاف التشغيل غير الحرجة للسلامة.
• التحكم في الآلات البحرية التي تتطلب مقاومة عالية للاهتزاز والتآكل.

الشحن والضمان

• اللوجستيات العالمية: توصيل سريع عبر FedEx و UPS و DHL.
• وقت الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة.
• فترة الضمان: مضمونة بضمان احترافي لمدة 12 شهرًا.
• الوزن: 0.23 كجم (0.5 رطل) لسهولة التعامل والتركيب.

الأسئلة الشائعة

سؤال: هل يمكنني التحكم في خليط من أحمال التيار المتردد والتيار المستمر على وحدة DO820 واحدة؟

جواب: نعم، نظرًا لأن كل قناة معزولة بشكل فردي، يمكنك مزج أنواع ومستويات الجهد المختلفة عبر القنوات الثمانية.

سؤال: ماذا يحدث لمرحلات DO820 إذا فشل اتصال وحدة التحكم؟

جواب: ستقوم وظيفة OSP (Output Set Predetermined) بتوجيه المرحلات إلى حالتك الآمنة المكونة مسبقًا.

سؤال: هل من الممكن تعطيل مراقبة طاقة مرحل 24 فولت؟

جواب: نعم، يمكن تمكين أو تعطيل المراقبة عبر معلمة برمجية من خلال ModuleBus.

سؤال: لماذا يحتوي DO820 على تصنيف حراري أقل للتركيب الرأسي؟

جواب: يحد التوجيه الرأسي من تبديد الحرارة الطبيعي؛ يمنع تقليل الحد المحيط إلى 40 درجة مئوية الإجهاد الحراري الداخلي.

سؤال: هل يدعم DO820 تسجيل تسلسل الأحداث (SOE)؟

جواب: لا، هذه الوحدة هي خرج رقمي قياسي؛ ولا تدعم تحديد الوقت عالي الدقة لـ SOE.

دليل الاختيار والشراء

• التحقق من التيار: تأكد من أن الحمل الإجمالي لكل قناة لا يتجاوز التصنيف المستمر 3 أمبير.
• فحص رقم المقال: تحقق من الرمز 3BSE008514R1 للتأكد من حصولك على مراجعة الأجهزة S800 الصحيحة.
• قطع الغيار الحيوية: للصناعات التي تعمل على مدار الساعة طوال أيام الأسبوع، احتفظ بقطعة واحدة من DO820 في المخزون لتقليل متوسط وقت الإصلاح (MTTR).
• فحص البيئة: إذا كنت تستخدم الجهاز في مناطق عالية الكبريت أو رطبة، فإن طلاء G3 على DO820 يوفر حماية أساسية.
