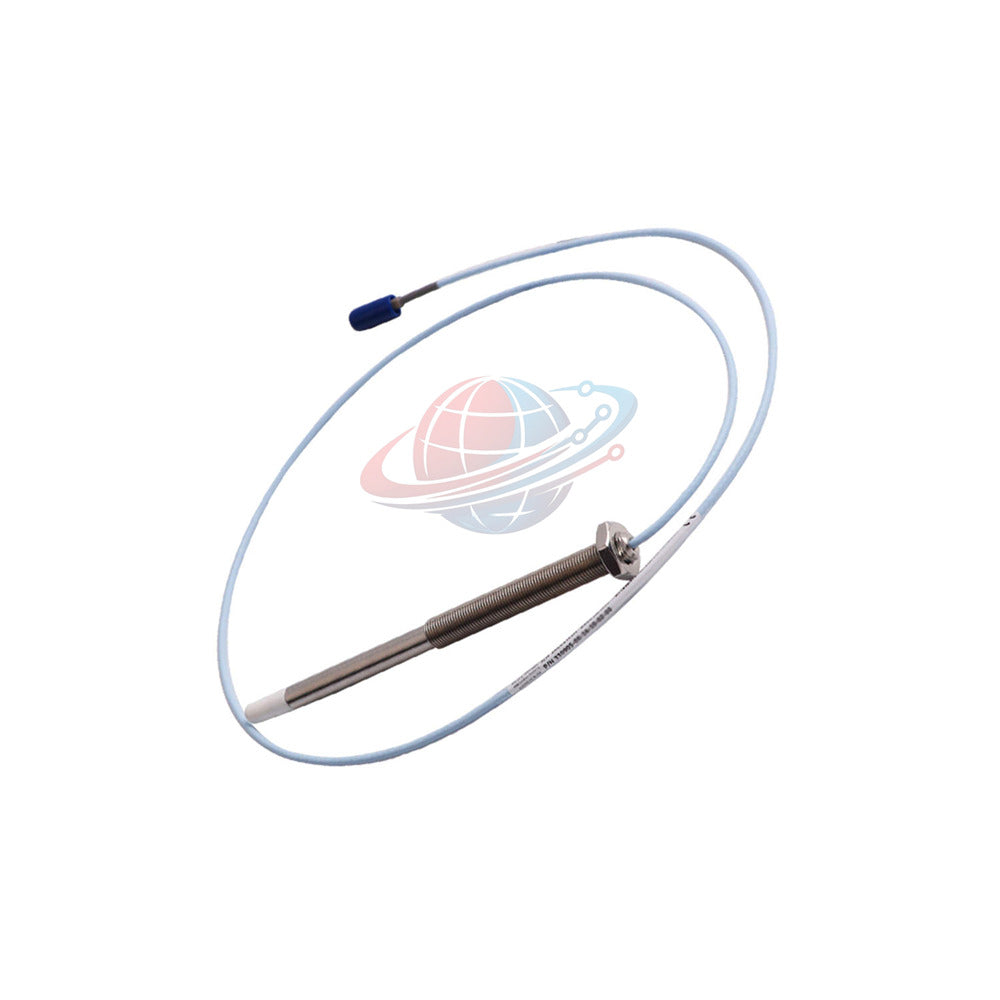

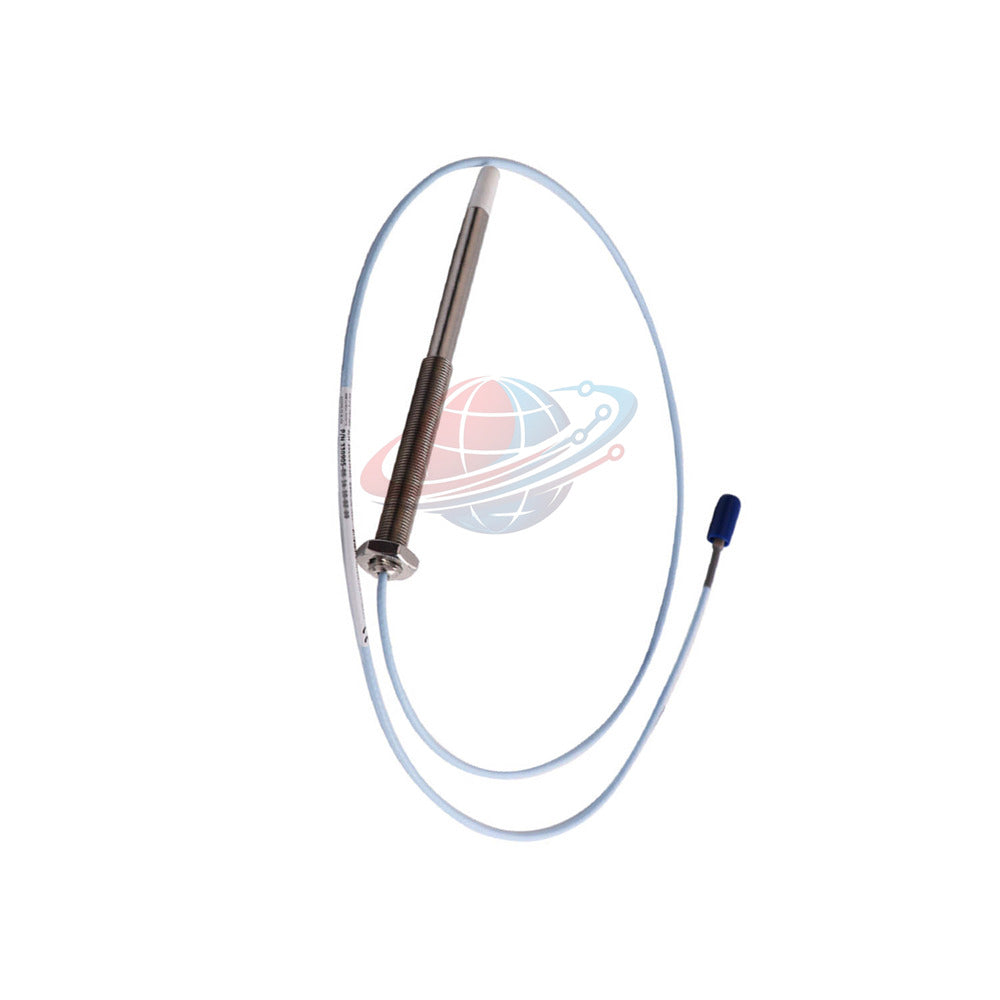

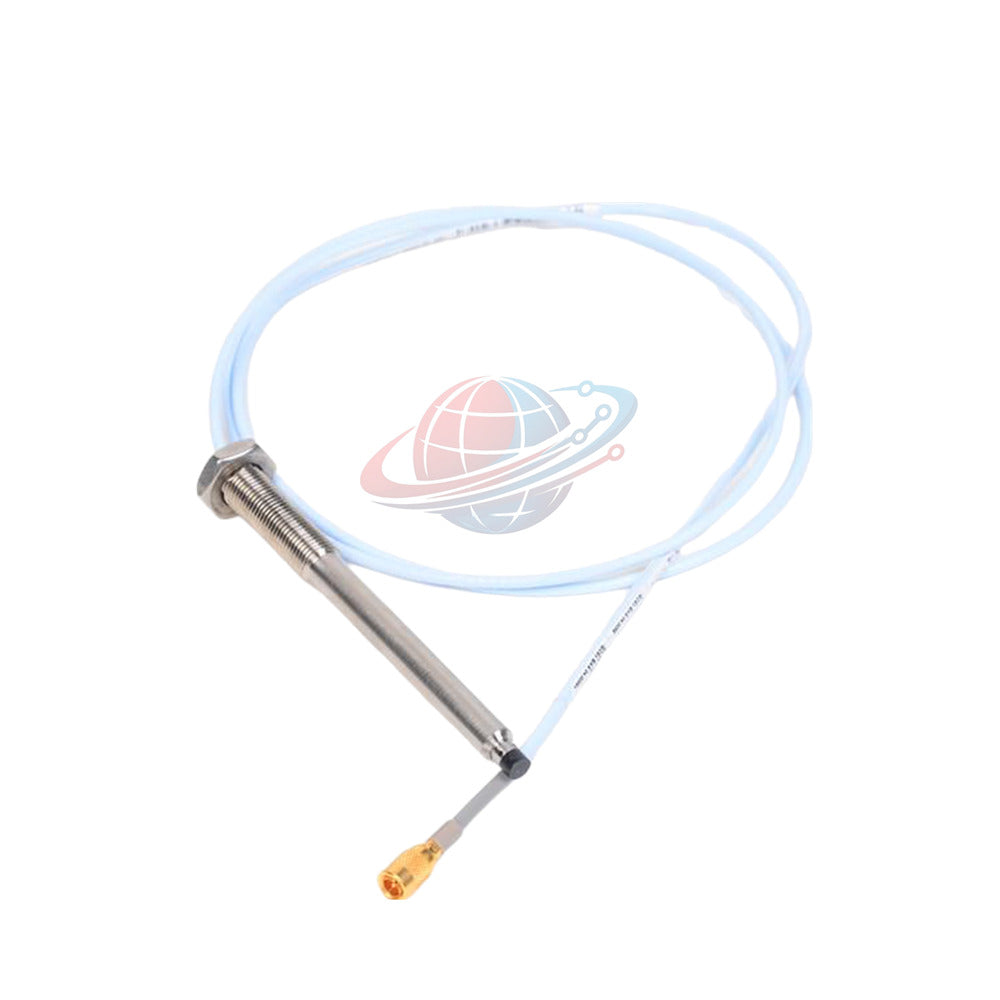

Bently Nevada 330905-00-08-10-02-00 3300 NSv Proximity Probe

Bently Nevada 330905-00-08-10-02-00 3300 NSv مجس تقاربي

Manufacturer: Bently Nevada
Product No.: 330905-00-08-10-02-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

ينتمي Bently Nevada 330905-00-08-10-02-00 إلى سلسلة مجسات التقارب عالية الدقة 3300 NSv.

يستخدم المهندسون تقنية التيار الدوامي لقياس اهتزاز العمود وموضعه في المساحات الضيقة.

يوفر هذا المسبار قياسات دقيقة للعمود داخل ضواغط الغاز الطاردة المركزية والتوربينات البخارية الصغيرة.

يتميز بمقاومة كيميائية محسّنة مقارنة بتصاميم المستشعرات القديمة.

يضمن بناء رأس كبريتيد البوليفينيلين عمر خدمة طويل في البيئات القاسية.

المواصفات الفنية

فئة المواصفات	تفاصيل المعلمات الفنية
العلامة التجارية والموديل	Bently Nevada \| 330905-00-08-10-02-00 (سلسلة 3300 NSv)
النطاق الخطي والفجوة	نطاق خطي 1.5 مم (60 ميل) (-1 إلى -13 Vdc)؛ إعداد الفجوة الموصى به 1.0 مم (40 ميل)
الحساسية (ISF)	7.87 V/mm (200 mV/mil) +12.5%/-20% عامل مقياس إضافي
الخطية والدقة	الانحراف عن أفضل خط مستقيم مناسب (DSL) أقل من ±0.06 مم (±2.3 ميل)
استجابة التردد	0 إلى 10 كيلو هرتز (+0، -3 ديسيبل نموذجي مع ما يصل إلى 305 أمتار من الأسلاك الميدانية)
نطاق درجة الحرارة	التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
المقاومة البيئية	رأس كبريتيد البوليفينيلين (PPS)؛ مانع تسرب ضغط تفاضلي Viton O-ring
مناعة التداخل	خصائص عرض جانبي فائقة ذات فجوة ضيقة مقارنة بمجسات 3000-series 190 القديمة
التركيب الميكانيكي	غلاف ملولب M10x1 من الفولاذ المقاوم للصدأ AISI 304؛ طول 80 مم؛ طول غير ملولب 0 مم
مواصفات الكابل	كابل متحد المحور FEP بطول 1.0 متر (39 بوصة) 75 أوم مع موصل ClickLoc صغير

دليل التركيب

ركب المسبار بإحكام باستخدام مواصفات عزم الدوران المناسبة.
اضبط فجوة المسبار الأولية على 1.0 مم أو 40 ميل.
قم بمحاذاة طرف المسبار بشكل عمودي على سطح العمود الهدف.
حافظ على قطر سطح الهدف لا يقل عن 13 مم.
شد غلاف المسبار M10x1 إلى عزم دوران موصى به 11.3 نيوتن متر.
لا تتجاوز الحد الأقصى لعزم الدوران البالغ 33.9 نيوتن متر.
حافظ على نصف قطر انحناء الكابل المحوري فوق 25.4 مم.

سهولة التشغيل والصيانة

تتيح موصلات ClickLoc توصيل الكابلات بسرعة دون الحاجة إلى أدوات خاصة.

يتحقق المهندسون بسهولة من سلامة المسبار عن طريق قياس مقاومة التيار المستمر بين الموصلات.

تقيس مقاومة التيار المستمر للمسبار القياسي 4.2 ± 0.5 أوم.

يبسط التصميم القوي الصيانة الروتينية أثناء عمليات توقف المصنع.

التوافق والمزايا الهندسية

يحل هذا المسبار محل مجسات التقارب Bently Nevada 3300 RAM القديمة بالكامل.

يوفر إمكانية تبادل ميكانيكي وكهربائي مباشر دون إعادة معايرة النظام.

يوفر المسبار أداءً فائقًا للعرض الجانبي مقارنة بمجسات 3000-series 190 في المساحات الضيقة.

توفر موانع التسرب المحسّنة من Viton O-ring إحكامًا موثوقًا للضغط التفاضلي.

موافقات الوكالات ومعلومات الاعتماد

يشير الرمز -00 إلى التطبيقات القياسية غير المعتمدة من قبل الوكالات.

لا تتطلب التركيبات الصناعية القياسية شهادات خاصة بالمناطق الخطرة.

تتوفر خيارات المناطق الخطرة المعتمدة ضمن كتالوج Bently Nevada.

محتويات العبوة وشروط الضمان

تصل كل وحدة كمخزون أصلي مغلق من المصنع.
تتضمن العبوة مسبارًا واحدًا 330905-00-08-10-02-00 مع كابل مدمج بطول 1.0 متر.
نقدم ضمان مصنع شامل لمدة 12 شهرًا لكل طلب.

الشحن السريع والتسليم العالمي

نقوم بمعالجة الطلبات وإرسالها في غضون 24 إلى 48 ساعة.

تشمل خيارات الشحن السريع في جميع أنحاء العالم FedEx و UPS و DHL.

تتضمن كل شحنة تفاصيل التتبع والتعبئة الواقية.

سيناريوهات التطبيق النموذجية وقدرات التشخيص

يقوم مهندسو المصنع بنشر هذا المستشعر في ضواغط الهواء الطاردة المركزية.
يتفوق في مراقبة موضع الدفع المحوري في التوربينات التمددية عالية السرعة.
يكتشف المستشعر اهتزاز العمود الشعاعي وحركة العمود الديناميكية.
تحلل أنظمة التشخيص مخرجات الإشارة للكشف عن التآكل المبكر للمحامل.

اختيار النموذج ودليل المقارنة

يمنع اختيار طول الغلاف الصحيح أخطاء التركيب في أغلفة الماكينات العميقة.

يتميز الطراز 330905-00-08-10-02-00 بطول غلاف 80 مم مع طول غير ملولب 0 مم.

إذا كان غلافك يتطلب غلافًا بطول 90 مم وطولًا غير ملولب 50 مم، فاختر الطراز 330905-00-09-05-02-00.

يتشارك كلا الطرازين في الأداء الكهربائي المتطابق وأطوال الكابلات البالغة 1.0 متر.

قم دائمًا بقياس عمق الغلاف قبل اختيار مواصفات غلاف المسبار.

رؤية وخبرة Global PLC Spare HUB في المجال

خلال عملية إصلاح الضاغط، حل فريقنا الهندسي تشوه إشارة التخليص الجانبي.

عانت المجسات القياسية من تداخل الجدار الجانبي داخل فتحات المحامل الضيقة.

أدى استبدال المجسات القديمة بمجسات 3300 NSv إلى القضاء على تداخل التداخل تمامًا.

حافظ نمط المجال المغناطيسي الأكثر إحكامًا على عوامل مقياس الجهد الدقيقة.

نوصي بالتحقق من معدن العمود الهدف قبل تعديلات المعايرة النهائية.

أسئلة متكررة

س1: ما هو إعداد جهد الفجوة الموصى به أثناء التشغيل؟

ج1: اضبط فجوة المسبار على 1.0 مم، مما ينتج عنه خرج فجوة -9.0 Vdc.

س2: هل يمكن للمهندسين توصيل هذا المسبار مباشرة بالأسلاك الميدانية دون كابل تمديد؟

ج2: لا، يجب توصيل هذا المسبار بمستشعر 3300 XL NSv Proximitor مطابق.

س3: كيف يؤثر التعرض الكيميائي على مادة طرف المسبار؟

ج3: توفر مادة كبريتيد البوليفينيلين مقاومة فائقة ضد غازات العمليات والزيوت الاصطناعية.

س4: كيف أختار بين أطوال أغلفة المجسات المختلفة؟

ج4: قم بقياس سمك غلاف المحمل لضمان التوصيل الكامل للخيط والبروز الصحيح للطرف.
