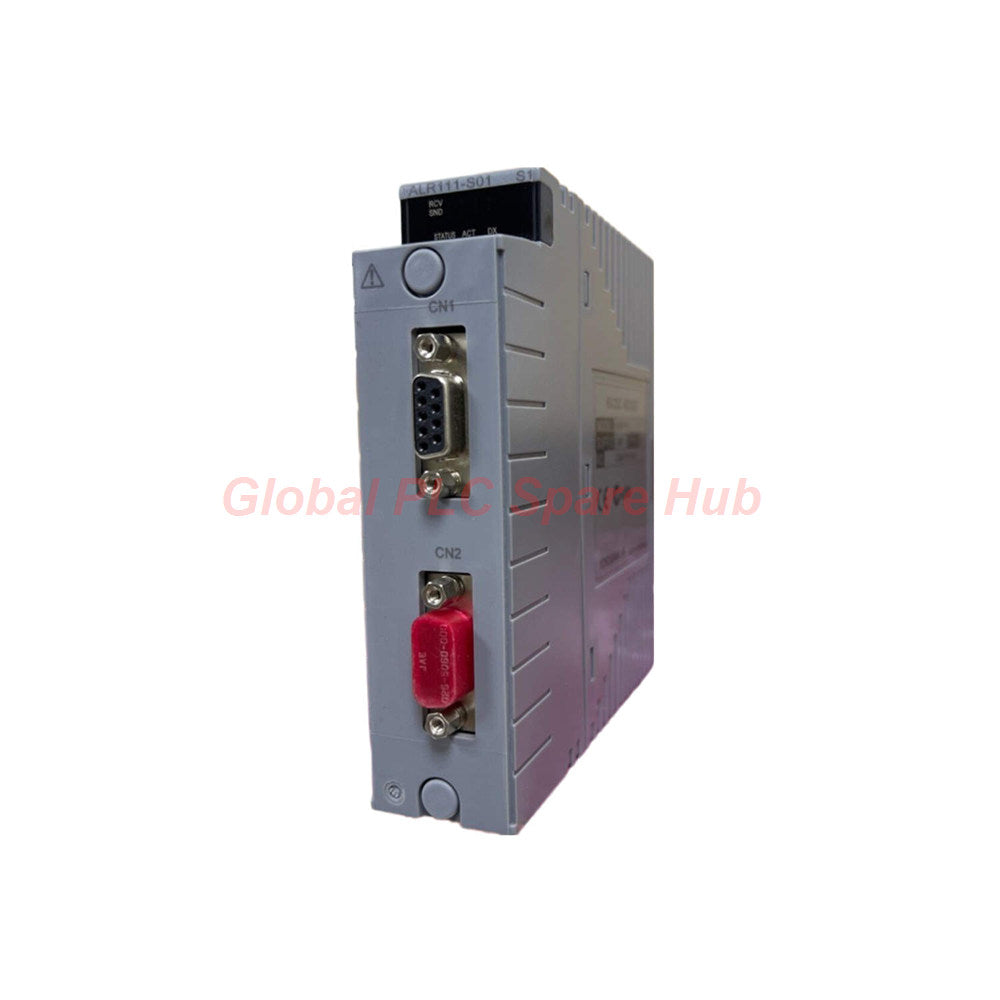

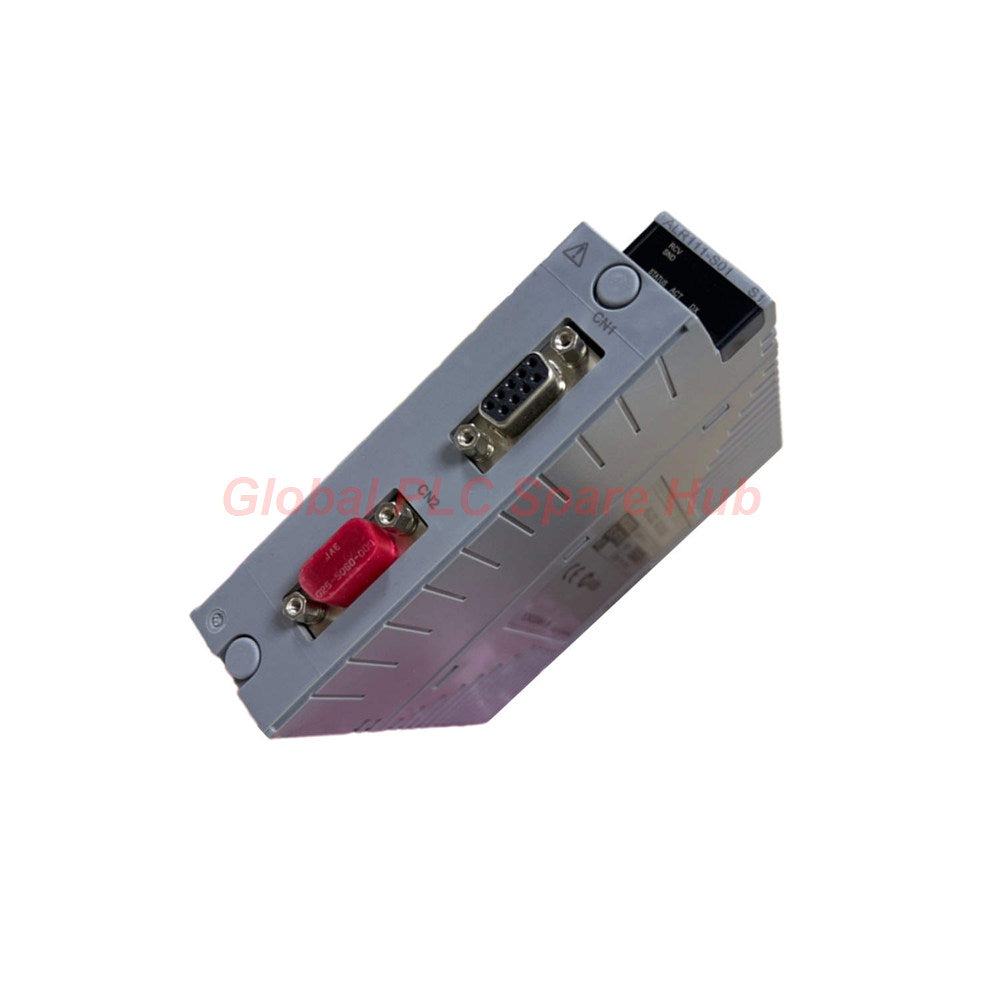

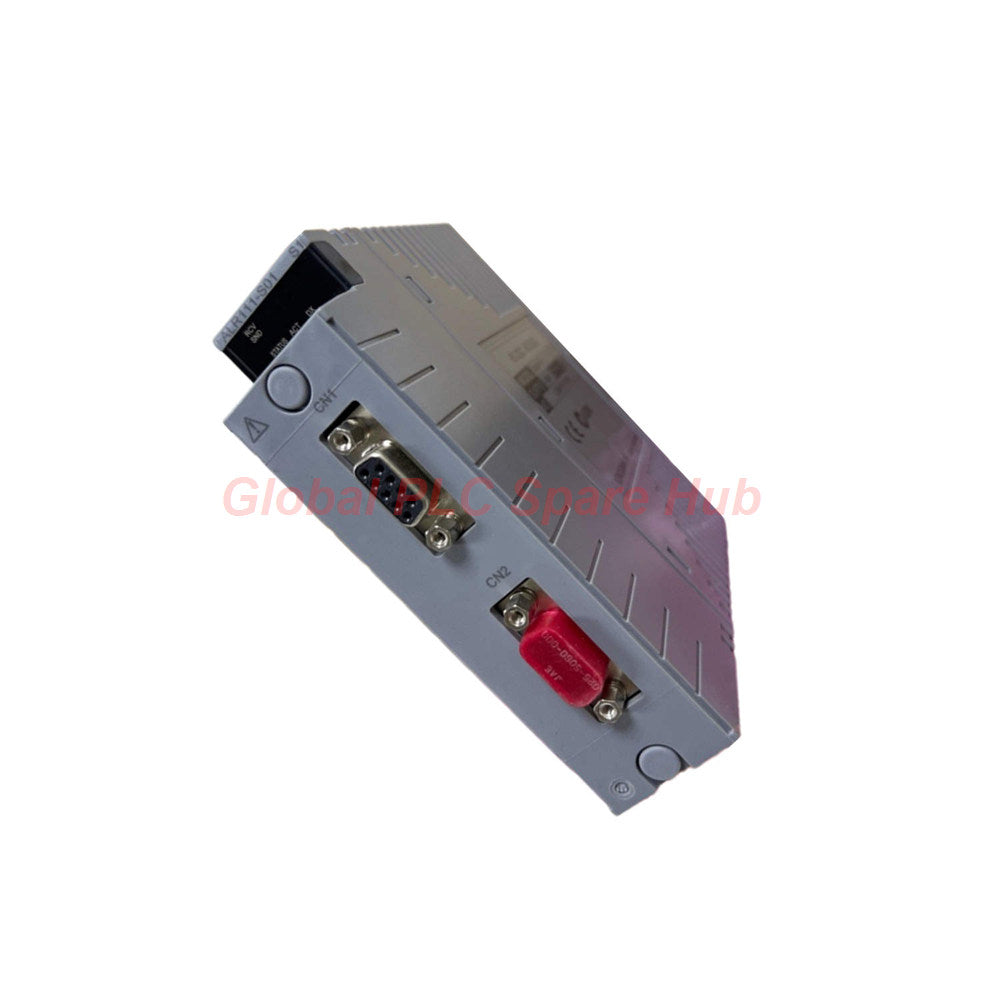

وحدة اتصال ALR111-S01 يوكوجاوا ALR111 RS-232C

نظرة عامة على حل الاتصالات الصناعية

تُعد ALR111-S01 وحدة اتصالات تسلسلية عالية الموثوقية طورتها شركة Yokogawa.

تدعم الوحدة الاتصال المستقر RS-232C في أنظمة التحكم الصناعية.

تتكامل ALR111-S01 بسلاسة مع بنى Yokogawa SCS.

يركز التصميم على استقرار الاتصالات، وتكامل الأنظمة الفرعية، وإمكانية اتصال Modbus slave.

عادةً ما ينشر المهندسون هذه الوحدة في بيئات التحكم الموزع وأتمتة العمليات.

يعمل طلاء ISA Standard G3 على تحسين المتانة في الأجواء الصناعية المسببة للتآكل.

تدعم هذه الوحدة الاتصالات من نقطة إلى نقطة أحادية الاتجاه مع ترميز نقل ثنائي.

تبسّط بنية المنفذ المزدوج نشر اتصالات الأنظمة الفرعية.

رؤية Global PLC Spare HUB

تُستخدم وحدات Yokogawa ALR111 Series على نطاق واسع في أنظمة الأتمتة الحيوية للعمليات.

تعمل الوحدة بشكل موثوق في البيئات الصناعية عالية الضوضاء.

تدعم قدرتها على اتصال Modbus دمج الأجهزة الخارجية بشكل مستقر.

يختار العديد من المهندسين هذا الطراز لاستقرار الاتصالات على المدى الطويل وراحة الصيانة.

يعمل مواصفات ISA G3 على تحسين الموثوقية التشغيلية في البيئات الكيميائية والبحرية.

هذه الوحدة مناسبة لـ:

• أنظمة التحكم الموزع (DCS)
• أنظمة أتمتة العمليات
• بوابات الاتصالات الصناعية
• أنظمة إدارة الطاقة
• بنى تكامل SCADA
• شبكات اتصالات المصانع

تشمل الصناعات التطبيقية الموصى بها ما يلي:

• النفط والغاز
• مصانع البتروكيماويات
• توليد الطاقة
• معالجة المياه
• تصنيع الأدوية
• الأتمتة الصناعية الثقيلة

تشمل إمكانيات التشخيص ما يلي:

• مراقبة أعطال الاتصالات
• التحقق من الإرسال التسلسلي
• تشخيصات اتصال النظام الفرعي
• تحليل حالة اتصال Modbus
• دعم استكشاف أخطاء الشبكات الصناعية وإصلاحها

هيكلية الوحدة

العلامة التجارية	يوكوغاوا (Yokogawa)
النموذج	ALR111-S01
السلسلة	وحدة الاتصالات التسلسلية ALR111
واجهة الاتصال	RS-232C
طريقة الاتصال	من نقطة إلى نقطة
وضع الإرسال	نصف مزدوج
طريقة المزامنة	مزامنة بدء-توقف
رمز الإرسال	ثنائي
طول الحرف	8 بت
طول بت التوقف	1 / 2 بت
فحص التكافؤ	لا شيء / زوجي / فردي
مسافة الإرسال	15 متر كحد أقصى
تأخير الإرسال	1 مللي ثانية بعد إرسال البيانات
سرعات الاتصال	1200 / 2400 / 4800 / 9600 / 19200 / 38400 بت في الثانية
منافذ الاتصال	D-sub 9-pin أنثى × 2
وظائف الاتصال	Modbus slave واتصالات النظام الفرعي
استهلاك التيار	0.5 أمبير
الوزن	حوالي 0.3 كجم
الحماية البيئية	معيار ISA G3
منصات التثبيت	SSC60 / SSC50 / SSC57 / SSC10 / SNB10D
الأسلاك المدعومة	كابلات AKB131 / AKB132 / AKB135 / AKB136

تفاصيل التكوين

• ALR111-S01
  • النموذج الأساسي
    • ALR111 = وحدة الاتصالات التسلسلية
  • بنية رمز اللاحقة
    • S = نوع قياسي
    • 0 = بدون حماية من الانفجار
    • 1 = حماية ISA Standard G3

ميزات التصميم الهندسي

• تحسن بنية الاتصال ثنائية المنفذ مرونة النظام الفرعي
• تدعم بيئات اتصال Modbus slave الصناعية
• تحافظ على أداء نقل بيانات ثنائي مستقر
• تدعم إعدادات التكافؤ وبتات التوقف القابلة للتكوين
• مصممة لتكامل اتصالات Yokogawa SCS
• يعمل طلاء ISA G3 على تحسين المقاومة للأجواء المسببة للتآكل
• هيكل الأجهزة المدمج يبسط تركيب الخزانة

التركيب وتكامل النظام

• يُركب مباشرة على وحدات SSC60، SSC50، SSC57، SSC10، أو SNB10D
• يتصل SNB10D عبر بنية ناقل ESB
• استخدم كابلات اتصالات Yokogawa المتوافقة لضمان نقل مستقر
• يجب أن تستخدم كلا منفذي الاتصال نفس وظائف الاتصال
• تحقق من اتساق سرعة الاتصال قبل التشغيل
• تأكد من ممارسات التأريض الصحيحة لـ RS-232C أثناء التركيب

ملاحظات هندسة الاتصالات

• لا يمكن لأنواع الاتصالات المختلطة العمل في وقت واحد على وحدة واحدة
• تثبت اتصالات النظام الفرعي طول الحرف على 8 بتات
• تثبت اتصالات النظام الفرعي طول بت التوقف على 1 بت
• يعتمد أداء الاتصالات على جودة الأسلاك وظروف التأريض
• يجب أن تظل مسافة الإرسال في حدود 15 مترًا

معلومات التعبئة والتغليف

• 1 × وحدة اتصالات ALR111-S01
• تغليف صناعي واقٍ
• ملصق تعريف المنتج
• مواد فحص وحماية عند المناولة

شروط الشحن والضمان

• فترة الضمان: 12 شهرًا
• طرق الشحن: FedEx، UPS، DHL
• مدة التسليم: تتوفر معالجة دولية سريعة
• طريقة التغليف: حماية صناعية مضادة للكهرباء الساكنة

أسئلة متكررة احترافية

• لماذا تتطلب كلا منفذي الاتصال وظائف اتصال متطابقة؟

  تُعالج البنية المادية نوعًا واحدًا من بروتوكول الاتصال لكل وحدة.

• ما هي مشكلة التركيب التي تؤثر عادةً على استقرار RS-232C؟

  عادةً ما يتسبب التأريض السيئ في إدخال ضوضاء الاتصالات وأعطال متقطعة.

• كيف يجب على المهندسين اختيار سرعة الاتصال الصحيحة؟

  مطابقة معدل الباود مع مواصفات النظام الفرعي المتصل.

• ما هي الميزة التي يوفرها معيار ISA G3؟

  يعمل على تحسين الموثوقية في البيئات الصناعية المسببة للتآكل.

• ما هي بيئات التطبيق التي تستفيد أكثر من هذه الوحدة؟

  أنظمة أتمتة العمليات التي تتطلب تكامل اتصالات تسلسلية مستقرة.

• ما هي المشكلة العملية التي تظهر أثناء تشغيل النظام الفرعي على المدى الطويل؟

  قد يؤدي التدريع غير المناسب للكابلات إلى زيادة إعادة محاولات الاتصال وعدم استقرار الإشارة.

• كيف يمكن للمستخدمين تقليل انقطاعات الاتصال؟

  استخدم كابلات محمية عالية الجودة وممارسات تأريض مستقرة.

• ما الذي يجب على المشترين تأكيده قبل الطلب؟

  التحقق من التوافق مع منصة Yokogawa SSC المثبتة.

• لماذا يعتبر الاتصال نصف المزدوج مفيدًا في الأنظمة الصناعية؟

  يقلل من تعقيد الأسلاك ويدعم تبادل البيانات التسلسلية الموثوقة.

• ما هي ممارسة الصيانة التي تعمل على تحسين موثوقية الاتصال؟

  فحص موصلات D-sub بانتظام بحثًا عن الأكسدة والتوصيلات المفككة.
