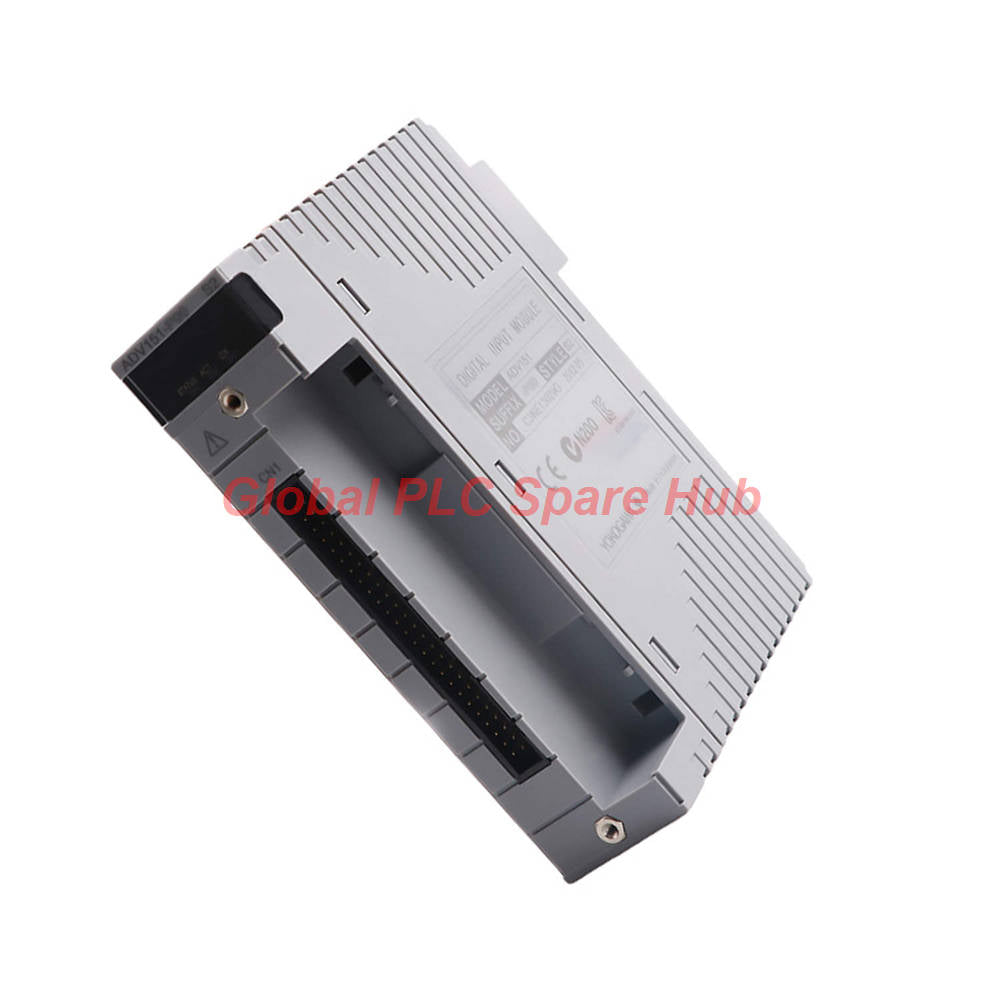

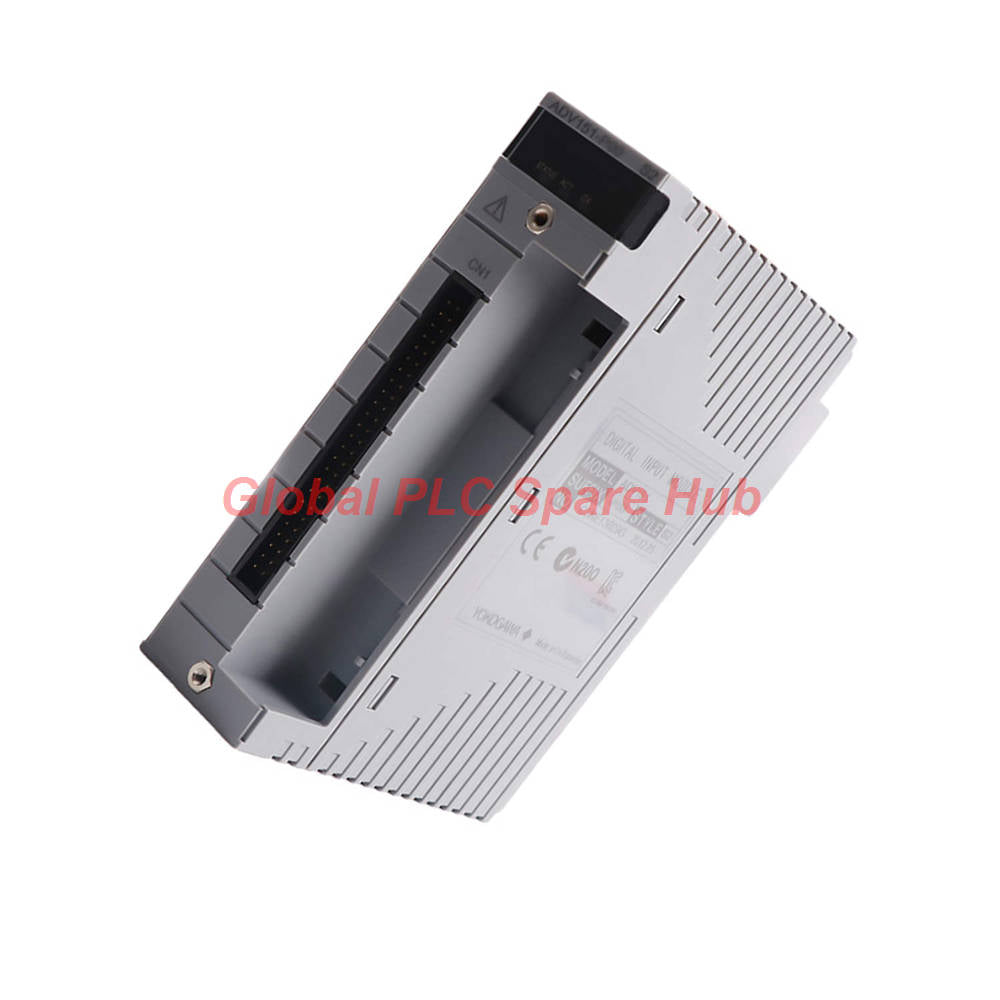

ADV551-P10 وحدة خرج رقمية 32 قناة 24 فولت تيار مستمر يوكوجاوا

نظرة عامة على المنتج

وحدة Yokogawa ADV551-P10 هي وحدة خرج رقمية عالية الكثافة بـ 32 قناة، مصممة لنظام التحكم الموزع (DCS) CENTUM VP. توفر هذه الوحدة مخرجات تيار مستمر بجهد 24 فولت من نوع "مصرف تيار" (current sink) لتشغيل الأجهزة الميدانية الصناعية بكفاءة. تحمي العزلة البصرية المدمجة بنية النظام من الضوضاء الكهربائية الخارجية والتغيرات المفاجئة على الجانب الميداني. يمكن للمهندسين تكوين القنوات لإخراج الحالة القياسية، أو تعديل عرض النبضة الدقيق (PWM)، أو التحكم التناسبي الزمني. تصميمها المدمج يحسن استغلال مساحة الرف مع الحفاظ على حصانة عالية ضد الضوضاء وسلامة الإشارة في البيئات الصناعية الصعبة.

المواصفات الفنية

يوضح التقسيم التالي (MECE) كل معلمة وظيفية وكهربائية لتكامل النظام.

1. العلامة التجارية والهوية

• العلامة التجارية: يوكوجاوا (Yokogawa)
• الموديل: ADV551-P10
• سلسلة النظام: CENTUM VP / CENTUM CS 3000 Series
• نوع الوحدة: وحدة خرج رقمية معزولة بـ 32 قناة

2. المعلمات الكهربائية ومعلمات الخرج

• الجهد المقنن للإدخال: 24 فولت تيار مستمر
• تصنيف جهد الحمولة: 24 فولت تيار مستمر، 50 مللي أمبير لكل قناة
• نطاق مصدر الطاقة الخارجي: 20.4 إلى 26.4 فولت تيار مستمر
• الحد الأقصى لتيار الحمولة: 100 مللي أمبير لكل قناة عند 26.4 فولت تيار مستمر
• جهد الخرج عند التشغيل: 2.0 فولت تيار مستمر كحد أقصى
• تيار التسرب عند إيقاف التشغيل: 0.1 مللي أمبير كحد أقصى
• تنسيق الخرج: مصرف تيار (Current Sink) (نوع NPN)
• الحد الأقصى لاستهلاك التيار: 700 مللي أمبير عند 5 فولت تيار مستمر (جانب النظام)، 60 مللي أمبير عند 24 فولت تيار مستمر (جانب خارجي)

3. التوقيت، دقة التوقيت، ونطاق التحكم

• زمن استجابة الخرج: 3 مللي ثانية أو أقل لإخراج الحالة؛ 10 مللي ثانية أو أقل لوضع الحالة/النبضة المختلط
• نطاق عرض النبضة: 8 مللي ثانية إلى 7200 ثانية
• دقة عرض النبضة: 8 مللي ثانية (يضيف الحد الأقصى لتأخير التشغيل/الإيقاف ما يصل إلى 1 مللي ثانية)
• استجابة التردد / وظائف التحكم: تشغيل/إيقاف الحالة، إخراج نبضة ذات عرض مرة واحدة، وتحكم تناسبي زمني

4. العزلة، التحمل، ومناعة الضوضاء

• الجهد المقاوم (الإشارة إلى النظام): 2 كيلو فولت تيار متردد لمدة دقيقة واحدة
• الجهد المقاوم (مشترك إلى مشترك): 500 فولت تيار متردد لمدة دقيقة واحدة (الجانب المشترك السالب لكل 16 قناة)
• مناعة الضوضاء: حماية عالية المستوى من الضوضاء الصناعية عبر تقنية العزل البصري
• الخطية ونطاق القياس: منطق التبديل الرقمي (تشغيل/إيقاف منفصل، نطاق ديناميكي تناسبي زمني يصل إلى 7200 ثانية)

5. المقاومة الفيزيائية والبيئية

• نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى 55 درجة مئوية (منطقة التشغيل الصناعية القياسية)
• التسامح البيئي: حماية من الأجواء الصناعية القاسية (طلاء مطابق متاح كخيار)
• وزن الوحدة: حوالي 0.20 كجم
• رمز الخيار / الواجهة: /D5A00 (يتضمن محول واجهة كابل ATD5A-00 KS لتوصيل 32 قناة)

دليل التثبيت

يمكن لمهندسي تكامل الأنظمة تركيب وحدة Yokogawa ADV551-P10 مباشرة في رف وحدة الإدخال/الإخراج المخصص لنظام CENTUM VP. تأكد من إيقاف تشغيل مصدر الطاقة الخارجي بجهد 24 فولت تيار مستمر قبل إدخال الوحدة في اللوحة الخلفية. اربط براغي التثبيت باللوحة الأمامية لتوفير استمرارية التأريض. قم بتوصيل الأسلاك الميدانية باستخدام كتلة أطراف تثبيت بالضغط، أو كابل AKB331 مخصص، أو كابل موصل MIL عبر محول ATD5A-00. تأكد من تطابق توصيل مصرف التيار الخارجي مع هيكل القطبية السالبة المشتركة عبر جميع مجموعات القنوات الـ 16.

سهولة التشغيل والصيانة

يتطلب تشغيل ADV551-P10 الحد الأدنى من وقت التوقف بفضل إمكانية التبديل السريع للمكونات في إعدادات البنية المتكررة. يمكن لمهندسي الصيانة مراقبة حالة القناة عبر الإنترنت من خلال رسومات برمجيات نظام CENTUM VP. تتحقق إجراءات التشخيص من مستويات طاقة اللوحة الخلفية، وحالة الإمداد الخارجي، وسلامة دائرة الخرج دون الحاجة إلى إزالة المكونات المادية. يبسط محول واجهة الكابل الاختياري عمليات تبديل الأسلاك الميدانية أثناء الصيانة الدورية للنظام على مدى عقود من التشغيل.

توافق النظام والبنية

تتكامل وحدة Yokogawa ADV551-P10 بسلاسة مع شبكات السلامة والتحكم في CENTUM VP. تدعم وظائف التحكم القياسية وخوارزميات التحكم التناسبي الزمني المتقدمة للتحكم في حلقات درجة الحرارة. تتصل الوحدة مباشرة مع كتل طرفية، وكابلات إشارة، ولوحات توزيع Yokogawa دون الحاجة إلى محولات إشارة من طرف ثالث.

الشهادات، الضمان، والخدمات اللوجستية

• الشهادات: علامة CE، CSA، UL، وتوجيهات التوافق الكهرومغناطيسي الصناعية القياسية (EMC)
• الضمان: ضمان كامل لمدة 12 شهرًا يغطي العيوب والأداء الوظيفي
• قائمة الحزمة القياسية: وحدة خرج رقمية واحدة Yokogawa ADV551-P10، شهادة فحص مصنع واحدة، عبوة واقية مضادة للكهرباء الساكنة واحدة
• طرق الشحن: تسليم عالمي سريع عبر FedEx، UPS، و DHL
• مهلة الإرسال: تشحن خلال 24-48 ساعة بعد التحقق من الطلب

سيناريوهات التطبيق النموذجية

تستخدم مصانع المعالجة وحدة ADV551-P10 لتشغيل الصمامات الكهرومغناطيسية، ومصابيح المؤشرات، وملفات الترحيلات الوسيطة، وأجهزة إنذار التنبيه. تسمح وظيفة عرض النبضة المدمجة بالتحكم الدقيق في مضخات الجر في أنظمة الجر الكيميائي. تستخدم مصافي البتروكيماويات وضع الإخراج التناسبي الزمني لتشغيل مجموعات سخانات كهربائية في حلقات التحكم في درجة الحرارة. تعتمد منشآت معالجة المياه على عزل القنوات العالي لمنع الحلقات الأرضية عبر الأجهزة الميدانية المنتشرة.

قدرات التشخيص المتقدمة

يراقب الموديل بنشاط حالة منطق التحكم الداخلي وسلامة اتصال اللوحة الخلفية. يكتشف انخفاضات الطاقة الخارجية دون عتبة 20.4 فولت تيار مستمر ويبلغ عن أخطاء النظام إلى المتحكم المضيف. تؤدي الدوائر المفتوحة أو انقطاعات الطاقة على الجانب الميداني إلى تنشيط إنذارات برمجية، مما يضمن استكشاف الأخطاء وإصلاحها بسرعة ومنع توقف العمليات غير المخطط له.

رؤية Global PLC Spare HUB

في خبرتنا في أتمتة الحقول، تعود حالات فشل الخرج في الوحدات الرقمية بجهد 24 فولت تيار مستمر عادةً إلى ارتفاعات الجهد الخارجية أو الارتداد الاستقرائي من ملفات الملف اللولبي غير المكبوته، بدلاً من عيوب السيليكون الداخلية. عند تركيب Yokogawa ADV551-P10، يجب على مهندسي الحقول دائمًا تركيب صمامات ثنائية flyback عبر أحمال التيار المستمر الاستقرائية. خلال تحديث مصنع مؤخرًا، واجه أحد العملاء إعادة ضبط متقطعة للقناة في بطاقة إخراج تشغل ترحيلات ثقيلة. أدى تركيب صمامات ثنائية مثبطة على الجانب الميداني إلى التخلص من التغيرات العابرة في الجهد على الفور، وحماية ترانزستورات مصرف التيار على بطاقة الإخراج وإطالة عمر خدمة الأجهزة.

دليل الشراء

عند اختيار التكوين الصحيح للوحدة لنظام التحكم الموزع (DCS) الخاص بك، انتبه جيدًا إلى رموز اللواحق والخيارات. يحدد رمز اللاحقة -P10 وحدة من النوع الأساسي مجهزة بوظائف التحكم بعرض النبضة والتحكم التناسبي الزمني، بدون مؤشرات LED لعرض الحالة الأمامية أو تصنيفات مقاومة الانفجار. إذا كانت خزانة التحكم الخاصة بك تستخدم لوحات توزيع كابلات KS، فتأكد من طلب رمز الخيار /D5A00 لتلقي محول الواجهة ATD5A-00 المكون مسبقًا.

الأسئلة الشائعة

س1: ماذا يعني تنسيق مصرف التيار (current sink) لوحدة ADV551-P10؟

ج: يعني إخراج مصرف التيار أن قناة الوحدة توصل الحمل الميداني بالسكة السالبة المشتركة للطاقة عند التشغيل. يتلقى الجهاز الميداني الخارجي طاقة موجبة من مصدر تيار مستمر بجهد 24 فولت ويكمل دائرته عبر قناة الخرج في الوحدة.

س2: هل يمكنني دمج مخرجات التشغيل/الإيقاف القياسية ومخرجات النبضة في نفس الوحدة؟

ج: نعم، يمكنك دمج قنوات التشغيل/الإيقاف الخاصة بالحالة وقنوات إخراج عرض النبضة في نفس البطاقة. ضع في اعتبارك أن الوضع المختلط يزيد من إجمالي زمن استجابة الوحدة إلى 10 مللي ثانية أو أقل.

س3: كيف تؤثر دقة عرض النبضة على تطبيقات مضخة الجر؟

ج: توفر دقة عرض النبضة البالغة 8 مللي ثانية تحكمًا دقيقًا في انفجارات التشغيل القصيرة. ومع ذلك، يجب على المهندسين مراعاة تأخير الأجهزة الأقصى للتشغيل/الإيقاف البالغ 1 مللي ثانية عند معايرة دورات الجر السائل ذات الحجم المنخفض.

س4: ماذا يحدث إذا انخفض جهد الإمداد الخارجي عن 20.4 فولت تيار مستمر؟

ج: قد تتسبب انخفاضات الجهد دون 20.4 فولت تيار مستمر في اهتزاز الترحيلات الميدانية أو الملفات اللولبية أو فشلها في التشغيل. يسجل نظام التشخيص بالوحدة خللاً في مصدر الطاقة لواجهة مشغل نظام التحكم الموزع (DCS).

س5: هل محول ATD5A-00 إلزامي للتوصيل الميداني؟

ج: لا، يتم تضمين المحول فقط عند تحديد رمز الخيار /D5A00 لتركيبات كابلات KS. يمكنك أيضًا توصيل الأسلاك الميدانية مباشرة باستخدام كابلات AKB331 المخصصة أو كتل الأطراف ذات المشبك الضاغط.
