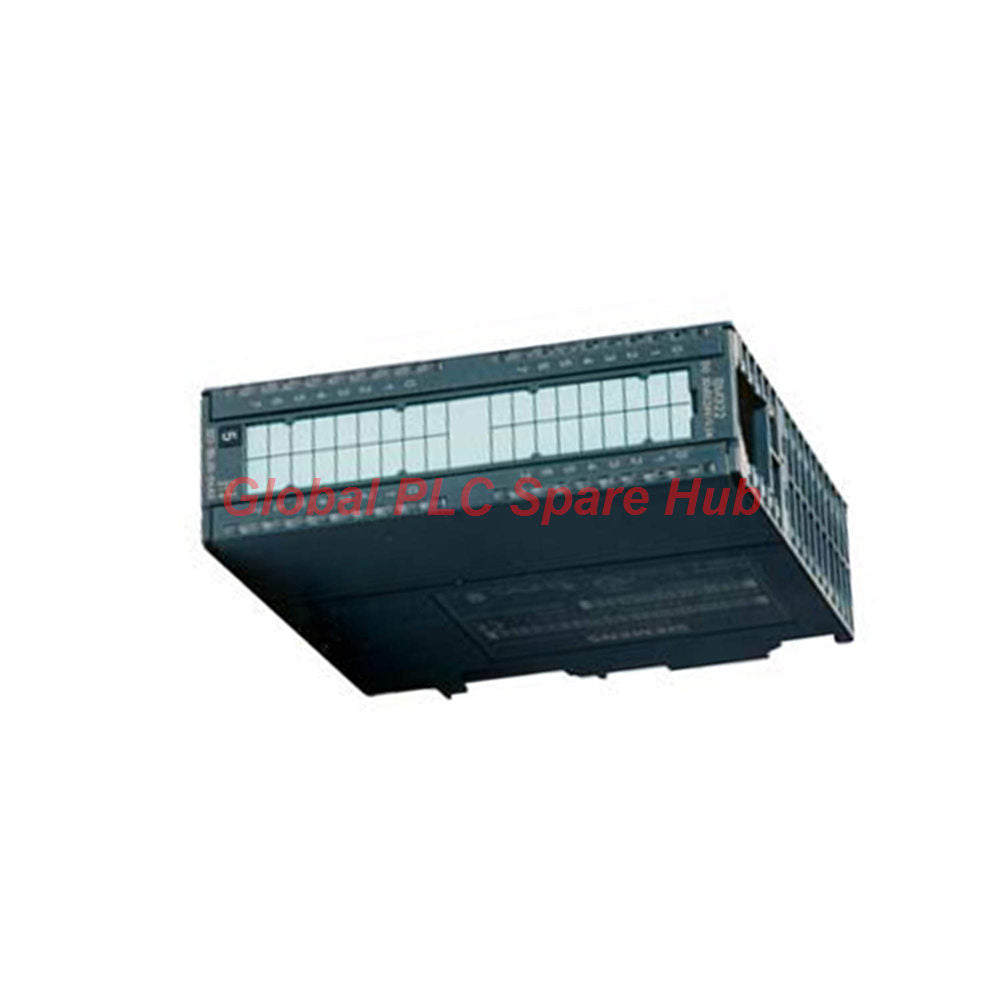

6ES7322-1BH01-0AA0 وحدة إخراج رقمية 16 نقطة Siemens SIMATIC S7-300

6ES7322-1BH01-0AA0 وحدة الإخراج الرقمي Siemens SIMATIC S7-300

تُعد الوحدة 6ES7322-1BH01-0AA0 وحدة إخراج رقمي عالية الأداء من SIMATIC S7-300 مصممة لمهام التشغيل الآلي الصناعي المتطلبة. توفر وحدة SM 322 هذه 16 مخرجًا رقميًا معزولًا، تعمل بجهد 24 فولت تيار مستمر مع تصنيف تيار 0.5 أمبير لكل قناة. يعتمد المهندسون على هذه الوحدة لما تتميز به من تبديل إشارة موثوق به وعزل بصري بين القنوات وناقل اللوحة الخلفية. يضمن تصميمها المدمج الاستخدام الفعال للمساحة داخل خزانات التحكم، مما يجعلها مكونًا أساسيًا للتكامل المعقد للأنظمة.

المواصفات الفنية

• العلامة التجارية: سيمنز
• الموديل: 6ES7322-1BH01-0AA0
• السلسلة: SIMATIC S7-300
• نوع الوحدة: إخراج رقمي (SM 322)
• القنوات: 16 مخرجًا معزولًا
• جهد الإمداد: 24 فولت تيار مستمر (النطاق المسموح به من 20.4 فولت إلى 28.8 فولت)
• تيار الإخراج: 0.5 أمبير لكل قناة (إجمالي 4 أمبير لكل مجموعة / 8 أمبير لكل وحدة)
• تردد التبديل: حتى 100 هرتز (حمل مقاوم)، 0.5 هرتز (حثي)، 10 هرتز (حمل مصباح)
• العزل: 500 فولت تيار مستمر تم اختباره مع عزل اللوحة الخلفية عبر جهاز اقتران بصري
• تحمل البيئة: درجات حرارة تشغيل تصل إلى 60 درجة مئوية (تنطبق تخفيضات الأداء)
• طول الكابل: يدعم حتى 1000 متر (محمي) أو 600 متر (غير محمي)
• الأبعاد: 40 مم × 125 مم × 120 مم
• الوزن: حوالي 190 جرام

التركيب والصيانة

• يتطلب موصلًا أماميًا بـ 20 سنًا للتوصيل الآمن للأسلاك.
• يتم تركيبه أفقيًا أو رأسيًا على قضبان S7-300 القياسية.
• يحد التركيب الرأسي سعة التيار الكلية إلى 2 أمبير.
• توفر مصابيح LED الخضراء مؤشر حالة واضح لكل مخرج رقمي.
• تسهل الحماية الإلكترونية من الدائرة القصيرة عملية إزالة الأعطال أثناء التشغيل.
• لا توجد أدوات متخصصة مطلوبة لاستبدال الوحدة بشكل روتيني.

التوافق واللوجستيات

• متوافق تمامًا مع اللوحات الخلفية لوحدة المعالجة المركزية SIMATIC S7-300 القياسية.
• يتم شحن الطلبات في غضون 24-48 ساعة عبر FedEx أو UPS أو DHL.
• تشمل الحزمة الوحدة 6ES7322-1BH01-0AA0 والوثائق.
• يشمل الضمان ضمان جودة شامل لمدة 12 شهرًا.

التطبيقات النموذجية

• تسلسل نظام الناقل عالي السرعة.
• تحكم دقيق في صمامات الملف اللولبي الصناعية.
• وحدات الواجهة لشبكات اتصال HMI و PLC.
• أتمتة الماكينات للأغراض العامة التي تتطلب إشارات معزولة.

رؤية Global PLC Spare HUB

تتفوق الوحدة 6ES7322-1BH01-0AA0 في البيئات التي يكون فيها عزل الضوضاء الكهربائية أمرًا بالغ الأهمية. يلاحظ مهندسونا أن استخدام هذه الوحدة مع الكابلات المحمية يحسن بشكل كبير من سلامة الإشارة في تخطيطات المصانع ذات المسافات الطويلة. إنها تعمل كعمود فقري موثوق به لبنى التحكم S7-300 القديمة والحديثة.

الأسئلة المتداولة

ماذا يجب أن أتحقق إذا كانت إشارة الخرج لا تصل إلى الحمل؟
أولاً، تحقق من جهد حمل 24 فولت تيار مستمر عند أطراف الموصل الأمامي. ثم، تأكد من أن مصباح LED للحالة للقناة المحددة مضاء بشكل صحيح.

هل يمكنني استخدام هذه الوحدة لتطبيقات التحكم الزائد عن الحاجة؟
نعم، تدعم هذه الوحدة التحكم الزائد عن الحاجة في الحمل عن طريق تبديل مخرجين بالتوازي.

كيف يؤثر الحد الأقصى للتيار الكلي على تصميم نظامي؟
تدعم الوحدة إجمالي 8 أمبير لكل وحدة عند 40 درجة مئوية. تأكد من أن سحب الخرج التراكمي الخاص بك لا يتجاوز هذا لمنع إيقاف التشغيل الحراري.

كيف يمكنني تحسين دورة حياة هذه الوحدة؟
حافظ على تدفق هواء واضح داخل الخزانة للبقاء ضمن الحد الموصى به وهو 60 درجة مئوية. تأكد من أن الكابلات محمية بشكل صحيح لتقليل تداخل EMI.

دليل الشراء

• تأكد من أن جهد نظامك يتطابق مع متطلبات 24 فولت تيار مستمر.
• تحقق من متطلبات سحب التيار لكل مجموعة لمنع التحميل الزائد على حد 4 أمبير.
• تأكد من أن خزانة التحكم الخاصة بك تحتوي على مساحة كافية لمساحة الوحدة بعرض 40 مم.
• تحقق من أن لديك موصلًا أماميًا متوافقًا بـ 20 سنًا جاهزًا لأسلاك الموقع.
