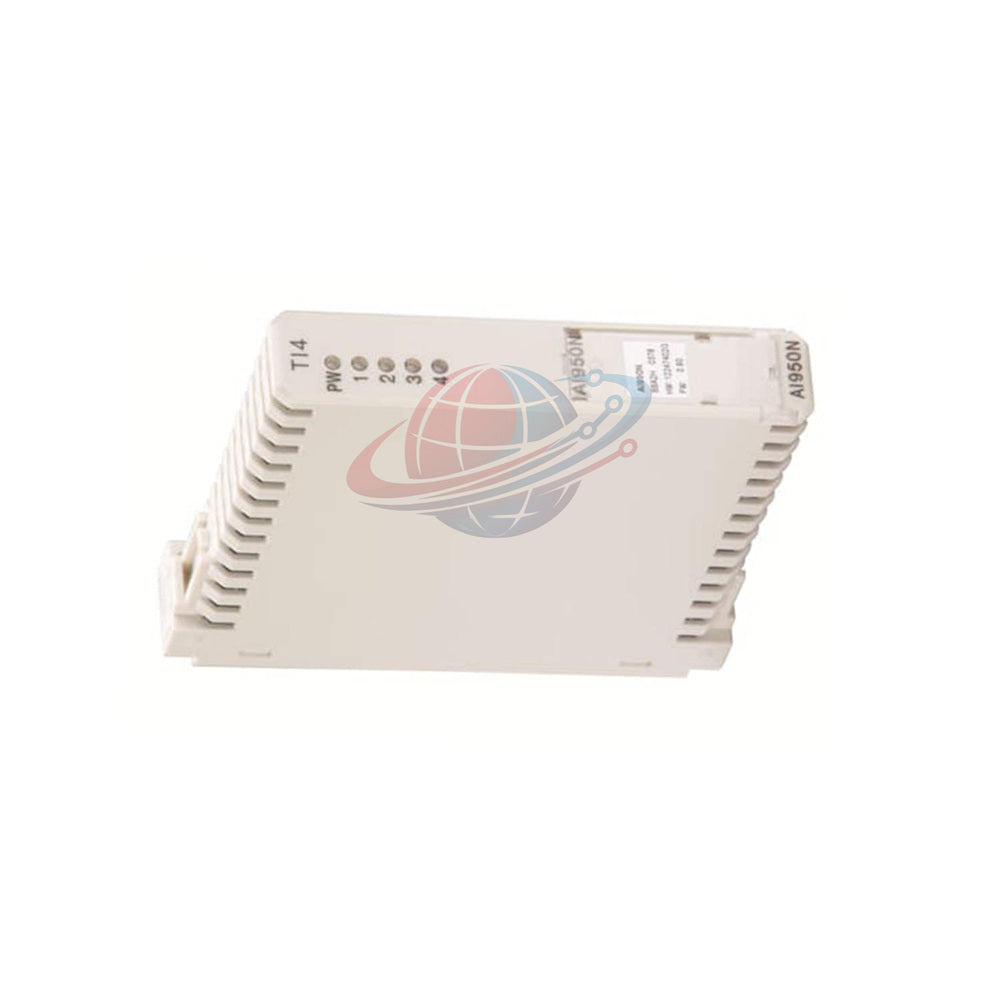

3KDE175523L9500 ABB AI950N وحدة S900 لإدخال درجة الحرارة 4 قنوات

مقدمة عن المنتج

• وحدة AI950N هي وحدة إدخال درجة حرارة عالية الدقة بأربع قنوات، وهي جزء من عائلة المدخلات/المخرجات ABB S900.
• تدعم هذه الوحدة 3KDE175523L9500 مجموعة واسعة من أجهزة الاستشعار، بما في ذلك Pt100 و Pt1000 و Ni100 في تكوينات سلكين أو 3 أسلاك أو 4 أسلاك.
• تم تصميم AI950N لتعدد الاستخدامات، حيث تتعامل مع أنواع المزدوجات الحرارية B و E و J و K و L و N و R و S و T و U، بالإضافة إلى إشارات mV.
• تستخدم تقنية PROFIBUS DP للاتصال السلس، مما يقلل من تعقيدات التوصيلات والأسلاك التقليدية في الموقع.
• الوحدة 3KDE175523L9500 هي البديل "النوع N"، والمُحسّن للتركيب عالي الموثوقية في المناطق الصناعية الآمنة وغير الخطرة.

المواصفات الفنية

• العلامة التجارية: ABB
• الموديل: AI950N
• رقم القطعة: 3KDE175523L9500
• نوع الوحدة: إدخال درجة حرارة تناظري 4 قنوات (TI4).
• توافق المستشعر: RTD (Pt100/1000, Ni100)، المقاومة (0...3 كيلو أوم)، والمزدوجات الحرارية متعددة الأنواع.
• منطق العزل: عزل كهربائي شامل بين المدخل/الناقل، والمدخل/الطاقة، وبين القنوات.
• ذكاء التشخيص: يتميز بكشف مدمج للدائرة القصيرة وقطع السلك لكل قناة.
• المتانة البيئية: مكونات مطلية G3 لمقاومة الأجواء المسببة للتآكل (ISA-S71.04).
• ظروف التشغيل: نطاق درجة حرارة واسع من -20 درجة مئوية إلى +60 درجة مئوية مع أقصى رطوبة 93%.
• الأبعاد الفيزيائية: عرض مدمج 20 مم، ارتفاع 104 مم، وعمق 104 مم؛ الوزن 0.13 كجم.
• بروتوكول HART: دعم اتصال HART مدمج للأجهزة الميدانية الذكية.

رؤية Global PLC Spare HUB

• توفر وحدة AI950N إمكانيات استثنائية للتبديل السريع (Hot Swap) والتكوين السريع أثناء التشغيل (HCIR).
• تسمح هذه الميزات للمهندسين باستبدال الوحدة 3KDE175523L9500 أثناء التشغيل النشط دون مقاطعة العملية الأساسية.
• يُعد الطلاء G3 ميزة فنية حاسمة، مما يجعل الوحدة AI950N شديدة المرونة في محطات معالجة مياه الصرف الصحي أو المصانع الكيميائية.
• عند إقرانها بأدوات FDT/DTM، توفر الوحدة بيانات تشخيص دقيقة تبسط جداول الصيانة التنبؤية.
• إنها مكون أساسي لأنظمة ABB Freelance أو 800xA التي تتطلب مراقبة لا مركزية لدرجة الحرارة.

ميزات التشخيص والصيانة

• التشخيص التلقائي: يبسط استكشاف الأخطاء وإصلاحها من خلال مراقبة الحالة الداخلية والإبلاغ عن الأخطاء إلى نظام التحكم.
• عزل الأعطال: يمنع العزل الجلفاني بين جميع القنوات الأربع التداخل الكهربائي المحلي من التأثير على وحدة AI950N بأكملها.
• تعويض الوصلة الباردة: تضمن الخيارات المرنة للوصلة الباردة الداخلية أو الخارجية دقة عالية لقياسات المزدوجات الحرارية.
• مؤشرات الحالة: ملاحظات فورية حول صحة الوحدة وحالة الاتصال عبر المؤشرات الأمامية.

المعدات المستهدفة وسيناريوهات التطبيق

• تكامل النظام: تستخدم بشكل أساسي مع محطات ABB S900 Remote I/O وشبكات PROFIBUS DP.
• المعالجة الحرارية: مثالية لمراقبة الأفران، وخطوط المعالجة الحرارية، وتتبع درجة حرارة عمود التقطير.
• توليد الطاقة: مراقبة درجة حرارة المحامل في التوربينات ولفائف المحركات الكبيرة.
• المواد الكيميائية والأدوية: تحكم دقيق في درجة حرارة المفاعلات باستخدام تقنية RTD ذات 4 أسلاك لتحقيق أقصى قدر من سلامة الإشارة.

الخدمات اللوجستية والضمان

• الجدول الزمني للإرسال: معالجة سريعة مع شحن المنتجات في غضون 24-48 ساعة.
• التسليم العالمي: شحن سريع توفره FedEx و UPS و DHL.
• ضمان الجودة: يشمل ضمان جودة لمدة 12 شهرًا على الوحدة 3KDE175523L9500.
• التعبئة والتغليف: معبأة في عبوات صناعية احترافية مقاومة للتفريغ الكهربائي (ESD) لضمان النقل الآمن.

دليل الاختيار الاحترافي والأسئلة الشائعة

• السؤال: ما الفرق بين AI950N ومتغيرات "S" أو "B"؟
• الإجابة: تم تصميم AI950N خصيصًا للمناطق "غير الخطرة" (N). على عكس إصدارات "S" أو "B"، فهي لا تحتوي على حواجز أمان جوهرية ولكنها توفر نفس منطق القياس عالي المستوى للاستخدام الفعال من حيث التكلفة في المناطق الآمنة.

• السؤال: هل يمكنني مزج RTDs والمزدوجات الحرارية على نفس وحدة 3KDE175523L9500؟
• الإجابة: نعم، نظرًا لأن الوحدة AI950N تتميز بعزل بين القنوات وتكوين مستقل، يمكنك مزج أنواع مختلفة من المستشعرات عبر القنوات الأربع.

• السؤال: هل تعويض الوصلة الباردة (CJC) للمزدوجات الحرارية مدمج في الوحدة؟
• الإجابة: تدعم الوحدة 3KDE175523L9500 كلاً من CJC الداخلية و CJC الخارجية. لمتطلبات الدقة العالية، نوصي بالتعويض الخارجي عبر مستشعر Pt100 على الكتلة الطرفية.

• السؤال: كيف يفيد الطلاء G3 تطبيقي الخاص؟
• الإجابة: من الناحية الهندسية، يحمي الطلاء G3 دائرة الوحدة AI950N من كبريتيد الهيدروجين والكلور. وهذا أمر لا بد منه لمصانع الورق أو المصانع الكيميائية حيث تتآكل لوحات الدوائر المطبوعة القياسية وتفشل.

• السؤال: هل تدعم الوحدة 3KDE175523L9500 قياس RTD بـ 4 أسلاك لمدى الكابلات الطويلة؟
• الإجابة: بالتأكيد. يؤدي استخدام تقنية 4 أسلاك مع الوحدة AI950N إلى إزالة تأثير مقاومة أسلاك التوصيل تمامًا، مما يضمن قراءات دقيقة حتى عندما تكون المستشعرات بعيدة عن محطة الإدخال/الإخراج.
