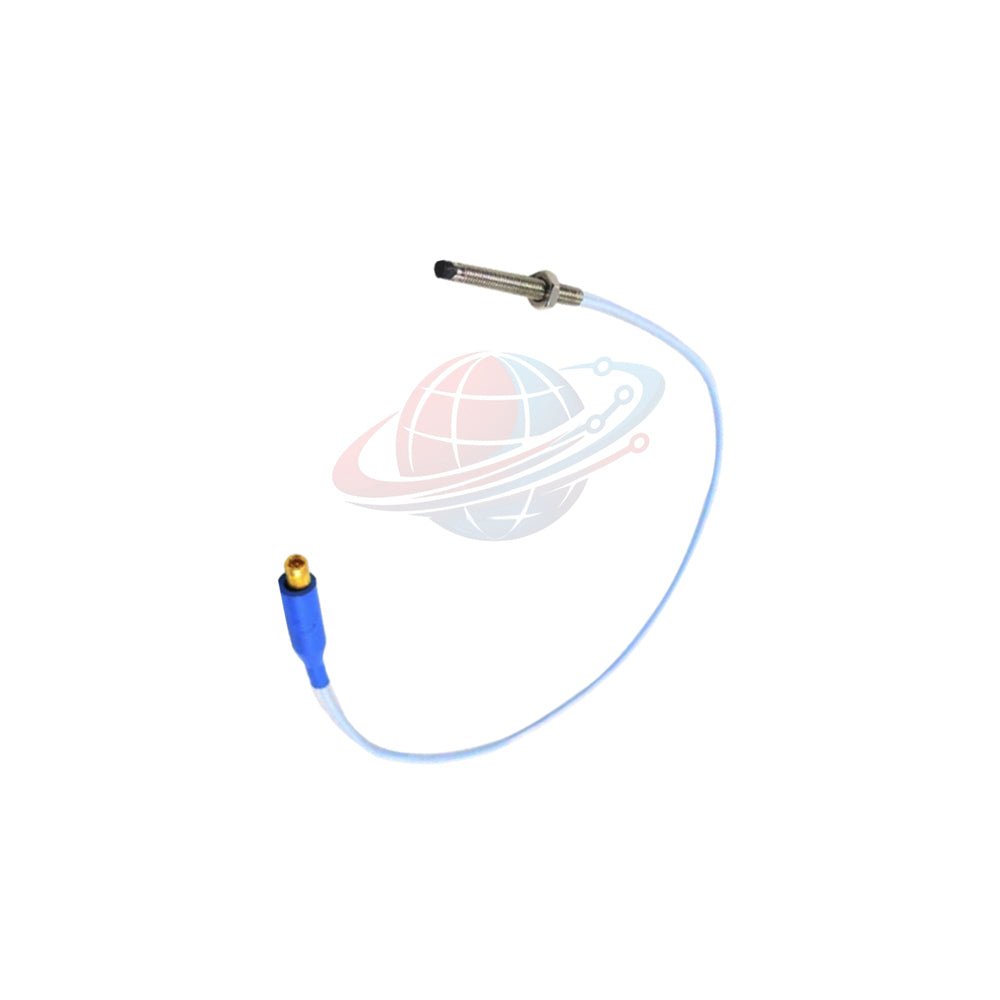

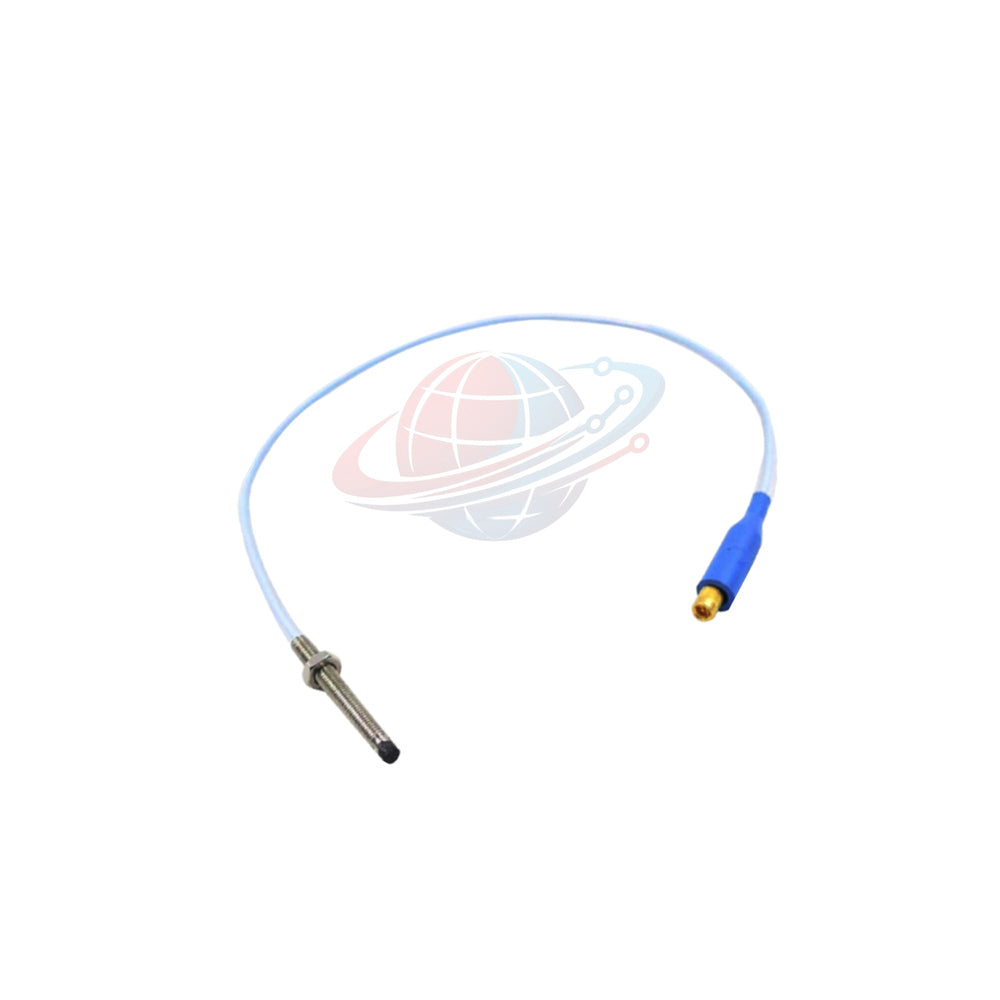

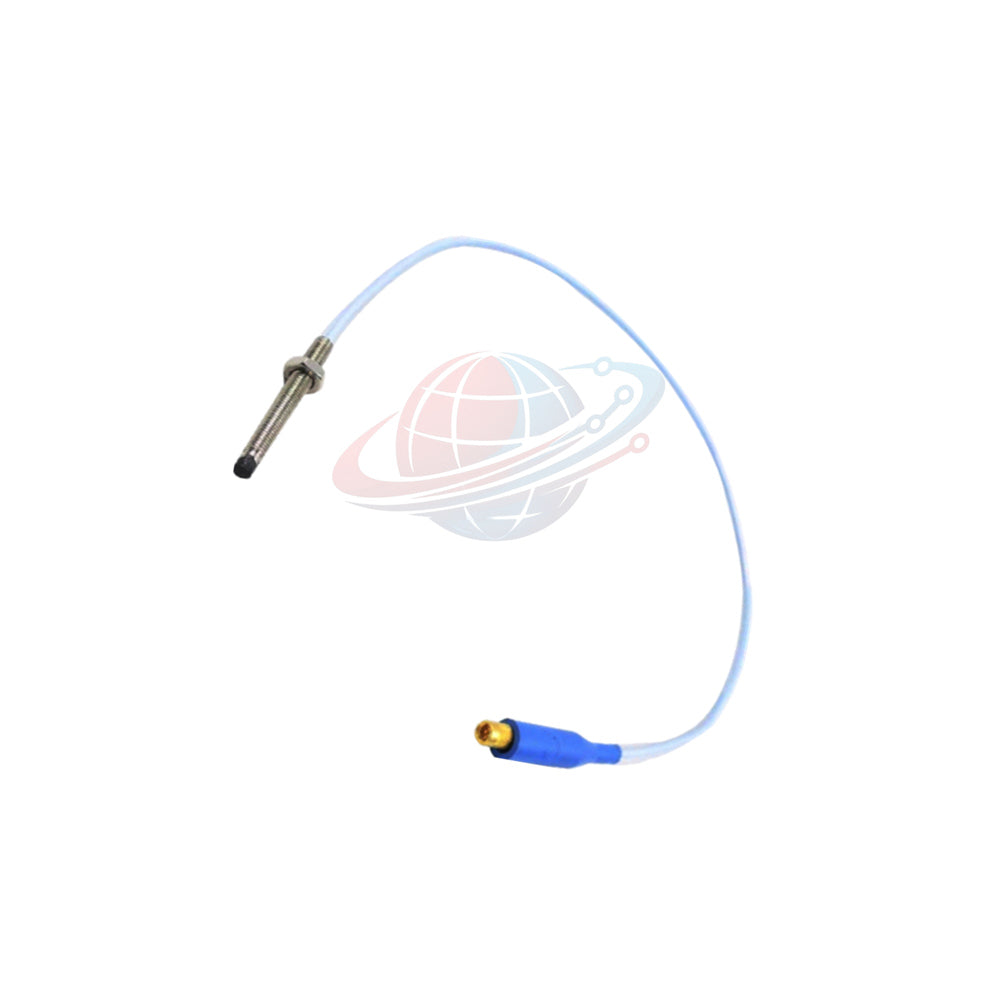

330901-22-08-10-11-00 مسبار التقارب Bently Nevada 3300 NSv المخزون
Manufacturer: Bently Nevada
Product No.: 330901-22-08-10-11-00
Condition： متوفر بالمخزون
Product Type: مجس 3300 XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
مقدمة المنتج
مرحبًا بك في مراجعة Global PLC Spare HUB لمجس التقارب Bently Nevada 330901-22-08-10-11-00 3300 NSv. صُمم نظام المحول المتخصص هذا لقياس الاهتزازات الشعاعية والإزاحات في الفراغات الضيقة، ويتتبع بشكل موثوق عمل الآلات في بيئات السرعات المنخفضة أو الأهداف المتخصصة حيث تفشل المجسات القياسية.
تفصيل التكوين
| رمز الخيار | وصف المعلمة | التكوين المحدد |
|---|---|---|
| 330901 | النموذج الأساسي | مجس 3300 NSv، سن 1/4-28 UNF، بدون درع |
| 22 | الطول غير الملولب | 2.2 بوصة |
| 08 | الطول الكلي للعلبة | 0.8 بوصة |
| 10 | الطول الإجمالي | 1.0 متر (39 بوصة) |
| 11 | نوع الموصل والكابل | موصل ClickLoc محوري مصغر مع واقي موصل، كابل FluidLoc |
| 00 | موافقة الوكالة | غير مطلوب |
المواصفات الفنية
| فئة المعلمة | المعيار الفني |
|---|---|
| العلامة التجارية والموديل | Bently Nevada 330901-22-08-10-11-00 |
| السلسلة والنوع | 3300 NSv / مجس تقارب |
| مادة علبة المجس | فولاذ مقاوم للصدأ AISI 304 (SST) |
| مادة طرف المجس | كبريتيد البوليفينيلين (PPS) |
| كابل المجس | محوري 75 أوم، معزول بـ FEP |
| مقاومة المجس للتيار المستمر | 4.2 ± 0.5 أوم (من المركز إلى الموصل الخارجي) |
| حدود عزم الدوران | الموصى به: 5.1 نيوتن متر (45 رطل بوصة)؛ الأقصى: 7.3 نيوتن متر (65 رطل بوصة) |
| حد تعشيق السن | 0.375 بوصة كحد أقصى للسن 1/4-28 |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| إحكام الضغط | ختم حلقي Viton O-ring للضغط التفاضلي |
| الوزن | حوالي 14 إلى 150 جرامًا حسب التصميم |
دليل التثبيت
- تأكد من خلو فتحة التركيب من الشوائب وكونها ملولبة بشكل نظيف لسن 1/4-28 UNF.
- حد من تعشيق السن إلى 0.375 بوصة كحد أقصى لمنع الإجهاد الهيكلي على غلاف المجس.
- طبق عزم الدوران الموصى به للتثبيت وهو 5.1 نيوتن متر باستخدام مفتاح ربط معاير لحماية غلاف الفولاذ المقاوم للصدأ.
- وجه الكابل المحوري المعزول بـ FEP بعيدًا عن خطوط العادم عالية الحرارة والحواف المعدنية الحادة.
- أحكم ربط موصل ClickLoc باستخدام واقي الموصل المدمج لمنع تسرب الرطوبة.
سهولة التشغيل والصيانة
- قم بقياس مقاومة التيار المستمر عبر موصلات المجس قبل التوصيل النهائي للتحقق من أنها تقع ضمن نطاق 4.2 ± 0.5 أوم.
- تجنب تعريض المجس لدرجات حرارة محيطة أقل من -34 درجة مئوية لفترات طويلة لمنع الفشل المبكر لختم الحلقة الدائرية (O-ring).
- قم بإجراء فحوصات روتينية على جهد خرج الشاشة لضمان تحديد موضع الفجوة الصفرية المستقر.
- افحص كابل FluidLoc بشكل دوري للتحقق من احتواء تسرب الزيت عبر القلب الداخلي بنجاح.
وصف التوافق
- صمم خصيصًا للعمل ضمن المعايير الكهربائية الصارمة الخاصة بنظام المراقبة 3300 NSv.
- معاير لأهداف الأعمدة المتخصصة التي تتطلب قياسًا خطيًا غير قياسي مقارنةً بأنظمة التقارب القياسية 8 مم.
- يتكامل بسلاسة مع رفوف المراقبة الصناعية القياسية التي تعالج إشارات الاهتزاز عالية التردد.
الشهادات والامتثال
- مصنع بالكامل في الولايات المتحدة تحت بروتوكولات صارمة لضمان الجودة.
- صنع ليتوافق مع حدود الإجهاد الميكانيكي الصناعي وتفاوتات الإحكام البيئي.
محتويات العبوة والضمان
- مجس تقارب Bently Nevada 330901-22-08-10-11-00 3300 NSv واحد.
- واقي موصل ClickLoc محوري مصغر واحد.
- ضمان جودة لمدة 12 شهرًا من Global PLC Spare HUB.
- شحن عالمي سريع في غضون 24-48 ساعة عبر FedEx وUPS وDHL.
التطبيقات النموذجية والقدرة التشخيصية
نظرة عامة من Global PLC Spare HUB: في خبرتنا الميدانية عبر علب التروس الصناعية المتخصصة وضواغط الطرد المركزي عالية السرعة، ينجح استخدام 330901-22-08-10-11-00 في التقاط مدارات عمودية منخفضة السعة حيث تواجه المجسات القياسية تشويشًا في الإشارة.
- مراقبة في الوقت الفعلي للاهتزاز الشعاعي وموضع الدفع على الآلات ذات المساحات المحدودة للتركيب.
- تتبع تشخيصي دقيق لمسارات الآلات ذات الخلوص الصغير، والمضخات المتدلية، ومنصات الاختبار المعملية المتخصصة.
- التعرف المبكر على الدوامات الفرعية المتزامنة، وتدهور المحامل الانزلاقية، وعدم محاذاة العمود.
اختيار النموذج والمقارنة الفنية
عند تكوين قياسات التقارب المخصصة، غالبًا ما يقوم المهندسون بتقييم مواصفات المتغيرات لتناسب القيود المكانية. للحصول على خط أساس للمقارنة، راجع نموذج التكوين البديل 330901-00-08-05-02-05.
- تباين الطول: يستخدم النموذج المقارن طولًا إجماليًا أقصر يبلغ 0.5 متر ومعلمات علبة مميزة غير ملولبة، بينما يقدم 330901-22-08-10-11-00 مدى يبلغ 1.0 متر مناسبًا لمسافات توجيه أوسع للوحة.
- التصميم الختم والكابل: تدمج الوحدة المميزة تقنية كابل FluidLoc لمنع التسرب الداخلي للسوائل، مما يجعلها متفوقة للتطبيقات المعرضة لتسرب الزيت على طول مسار القناة.
الأسئلة المتكررة
السؤال:
لماذا يتم اختيار سلسلة NSv بدلاً من مجسات التقارب القياسية 8 مم؟
الجواب:
يستخدم 330901-22-08-10-11-00 تصميمًا متخصصًا بتعديل عالي التردد مخصصًا للأهداف الصغيرة، أو الخلوصات الميكانيكية الضيقة، أو الأعمدة منخفضة السرعة التي تتطلب نطاقًا خطيًا معدلًا.
السؤال:
ما هي الاحتياطات التي يجب اتخاذها عند إحكام ربط سن علبة المجس؟
الجواب:
يجب على الفنيين الميدانيين ألا يتجاوزوا أبدًا الحد الأقصى لعزم الدوران المقدر البالغ 7.3 نيوتن متر؛ التزم دائمًا بحد 5.1 نيوتن متر الموصى به لتجنب تشوه غلاف الفولاذ المقاوم للصدأ.
السؤال:
هل تتطلب ميزة كابل FluidLoc أي صيانة متخصصة؟
الجواب:
لا توجد حاجة إلى صيانة خاصة، ولكن يجب على المفتشين التأكد من أن غلاف الكابل يظل سليمًا للسماح لتصميم الحجب الداخلي بالعمل بفعالية ضد تسرب الزيت.
السؤال:
هل يمكنني تخزين هذا المجس في مستودعات صناعية غير مدفأة خلال الشتاء؟
الجواب:
يجب أن تظل درجات حرارة التخزين ضمن نطاق -52 درجة مئوية إلى +177 درجة مئوية، ولكن تجنب التعرض المطول لدرجات حرارة أقل من -34 درجة مئوية لحماية ختم الضغط Viton O-ring من التصلب.
السؤال:
ما مدى سرعة معالجة وشحن طلبات هذا المجس؟
الجواب:
نقوم بشحن جميع الطلبات في غضون 24-48 ساعة باستخدام شركات الشحن الدولية السريعة بما في ذلك FedEx وUPS وDHL لتقليل وقت تعطل المعدات.
