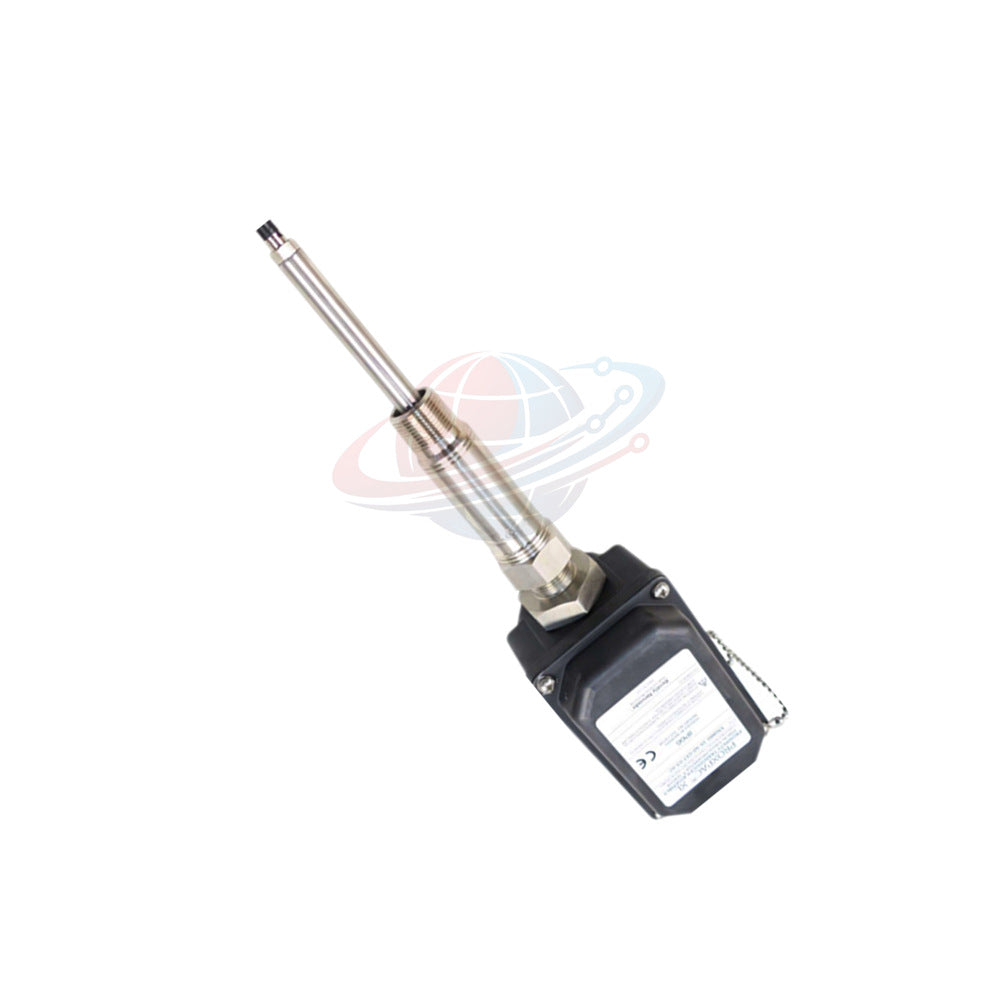

330880-16-75-125-01-02 Bently Nevada PROXPAC XL محول التقارب

رؤية محاور قطع غيار PLC العالمية

تتطلب إعدادات الآلات القوية مثل الضاغطات المركزية وصناديق التروس الثقيلة تصميمات مبيت خارجية تعزل مستشعرات الاهتزاز عن الصدمات الميكانيكية الخارجية الشديدة. يسلط تقييمنا الهندسي الدقيق لنظام محولات القرب PROXPAC XL 330880-16-75-125-01-02 الضوء على غلافه المصنوع من البلاستيك الحراري PPS المقاوم للأشعة فوق البنفسجية وبطانة عزل الاهتزاز السيليكونية الخلوية الناعمة جدًا. بالنسبة لمتخصصي الصيانة الصناعية، تلغي حزمة المبيت والمسبار ذاتية الاحتواء هذه حلقات التأريض الشائعة ونقاط الضعف الناتجة عن الصدمات الخارجية مع ضمان دقة إشارة فائقة في بيئات المصانع القاسية.

تحليل التكوين وبنية اللاحقة

يتم تنظيم تعيين تكوين اللاحقة المهيكلة لتجميع 330880-16-75-125-01-02 أدناه:

• عائلة النموذج الأساسي
  • 330880 - نظام محولات القرب PROXPAC XL
• خيار المسبار والموافقة
  • -16 - تخطيط مسبار 3300 XL 8 مم بدون موافقات للمناطق الخطرة
• خيار محول المسافة (البعد B)
  • -75 - تكوين طول محول المسافة 7.5 بوصة
• خيار اختراق المسبار (البعد C)
  • -125 - عمق اختراق المسبار 125 مم
• خيار التركيبات
  • -01 - تركيب 3/4-14 NPT واحد مقترن بسدادتين مصنعيتين
• خيار خيط التثبيت
  • -02 - مواصفات خيط التثبيت 3/4-14 NPT المطلوبة لإعدادات محول المسافة

### مصفوفة المواصفات الفنية الشاملة

### تطبيقات المعدات المستهدفة وقدرات التشخيص

### مقارنة الاختيار والمشورة الفنية

رؤية محور قطع غيار PLC العالمي: عند ترقية أو استبدال أجهزة مراقبة الآلات الخارجية، يجب على المهندسين مطابقة طول محول المسافة ومقاييس اختراق المسبار بدقة مع هندسة علبة الماكينة. إذا كان تطبيقك يفتقر إلى الخلوص المادي المطلوب للمسافات العميقة، ففكر في تكوينات بديلة. على سبيل المثال، قم بتقييم 330880-16-00-021-01-02 عندما يتطلب تخطيطك خيار محول مسافة صفرية مع عمق اختراق مسبار أقصر يبلغ 21 مم. يمنع الاختيار الصحيح التداخل الميكانيكي أثناء دورات النمو الحراري.

### اللوجستيات، الضمان، والتنفيذ

### أسئلة مهنية متكررة

السؤال:
ما هو الخطر البيئي المحدد الذي يجب على الفنيين أخذه في الاعتبار فيما يتعلق بحدود درجة حرارة التشغيل لطرف المسبار 330880-16-75-125-01-02؟

الإجابة:
قد يؤدي تعريض طرف المسبار الداخلي لظروف حرارية أقل من -34 درجة مئوية (-29 درجة فهرنهايت) إلى المساس بسلامة ختم Viton/الضغط، مما قد يؤدي إلى فشل حاجز الضغط المبكر.

السؤال:
كيف يحقق مبيت PROXPAC XL مقاومة عالية للتأثير الميكانيكي في مناطق المصنع الخارجية؟

الإجابة:
يستخدم المبيت غلافًا بلاستيكيًا حراريًا من كبريتيد البوليفينيل (PPS) المقوى بالألياف الزجاجية والمقاوم للأشعة فوق البنفسجية، بالإضافة إلى وسادات عزل الاهتزاز السيليكونية الخلوية الناعمة جدًا بالداخل.

السؤال:
ما هي عتبات عزم الدوران الموصى بها عند تثبيت المكونات الداخلية أثناء الصيانة؟

الإجابة:
تتطلب صامولة التثبيت عزم دوران دقيقًا يبلغ 29.5 نيوتن متر (260 رطل/بوصة)، بينما يجب إحكام صامولة قفل غلاف المسبار إلى 39.3 نيوتن متر (350 رطل/بوصة).

السؤال:
ما هو الحد الأدنى لقطر العمود المطلوب لتحقيق دقة عامل القياس الصالحة مع نظام المحول هذا؟

الإجابة:
تتطلب قياسات الموضع المحوري والقطري قطر عمود لا يقل عن 50.8 مم (2.0 بوصة) بالإضافة إلى قطر هدف مسطح لا يقل عن 15.2 مم.

السؤال:
ما هي معلمات الجهد التي تحكم متطلبات إمداد الطاقة عند التشغيل بدون حواجز أمان؟

الإجابة:
يتطلب النظام جهد إدخال يتراوح من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى للاستهلاك يبلغ 12 مللي أمبير، مع ملاحظة أن الفولتية الأكثر إيجابية من -23.5 فولت تيار مستمر يمكن أن تقلل من نطاق التشغيل الخطي.
