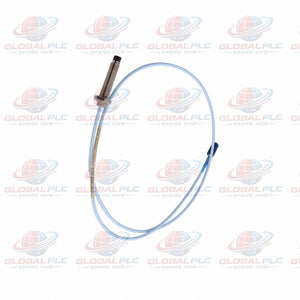

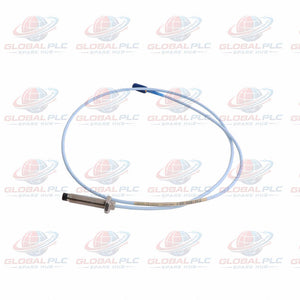

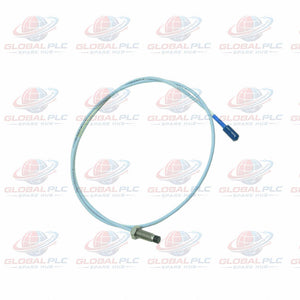

330707-00-20-90-11-00 مسبار تقاربي بنتي نيفادا 3300 XL مقاس 11 مم

المخطط الهندسي والمعمارية

يمثل الموديل 330707-00-20-90-11-00 الذي صممته شركة بنتلي نيفادا (Bently Nevada) مسبار تقارب عالي الدقة بقطر 11 مم، وينتمي إلى نظام مراقبة الاهتزازات القياسي في الصناعة سلسلة 3300 XL. صُمم هذا المحول ذو التيار الدوامي خصيصاً للآلات الدوارة المتطلبة، حيث يقوم بقياس الإزاحة الديناميكية والثابتة بالنسبة لهدف العمود. ويتميز المسبار بهيكل لولبي قوي من طراز 5/8-18 UNF، وتصميم كابل FluidLoc لمنع تسرب الزيت، بالإضافة إلى موصل ClickLoc محوري صغير الحجم ومزود بغطاء حماية.

شرح رموز اللاحقة والتكوين

• الطراز الأساسي (330707): مسبار 3300 XL بقطر 11 مم، مواصفات لولب 5/8-18 UNF، هيكل غير مدرع
• خيار الطول غير المسنن (00): 0 بوصة (تكوين التعشيق اللولبي الكامل)
• خيار طول الهيكل الإجمالي (20): 2.0 بوصة إجمالي طول الهيكل
• خيار الطول الكلي (90): 9.0 متر (29.5 قدم) إجمالي طول كابل المسبار
• خيار الموصل والكابل (11): موصل ClickLoc محوري صغير مع واقٍ وتصميم كابل FluidLoc
• خيار موافقة الهيئة (00): اعتماد قياسي للمناطق غير الخطرة أو غير مطلوب إقليمياً

مصفوفة المواصفات الفنية الشاملة

إرشادات التركيب الميكانيكي وعزم الدوران

• تركيب لولب الهيكل: يتم ربط الموديل 330707-00-20-90-11-00 في تجويف هيكل الآلة، مع تطبيق عزم دوران موصى به يبلغ 15.2 نيوتن متر (133 بوصة-رطل) والالتزام بالحد الأقصى المطلق البالغ 45.2 نيوتن متر (400 بوصة-رطل).
• توصيل الموصل: قم بتثبيت الموصل المحوري ClickLoc بكابل التمديد يدوياً، مع التأكد من أن أقصى عزم دوران مطبق لا يتجاوز 0.565 نيوتن متر (5 بوصة-رطل) لتجنب تلف الدبابيس.
• إدارة نصف قطر انحناء الكابل: حافظ على حد أدنى صارم لنصف قطر الانحناء يبلغ 25.4 مم (1.0 بوصة) على طول كابل FEP ثلاثي المحور بطول 9.0 أمتار لتجنب توهين الإشارة أو كسر الموصل.
• احتياطات درجات الحرارة المنخفضة: تجنب تعريض رأس المسبار وحلقة الإغلاق Viton لدرجات حرارة محيطة أقل من -34 درجة مئوية (30 درجة فهرنهايت) أثناء التركيب لمنع تدهور مانع التسرب قبل الأوان.

قدرات التشخيص وبروتوكولات الصيانة

• التحقق من جهد الفجوة الأولي: قم بقياس جهد الفجوة الخام (DC) عند حامل الشاشة أثناء الضبط الأولي للتأكد من أن رأس المسبار يقع بدقة ضمن نطاق تشغيله الخطي.
• اختبار مقاومة الموصل: تحقق دورياً من قيم مقاومة التيار المستمر بين الموصل المركزي والخارجي (الاسمية 8.5 أوم) للكشف عن أي دوائر قصر داخلية أو دوائر مفتوحة في الكابل.
• فحص تسرب السوائل: افحص واجهة موصل ClickLoc وكابل FluidLoc بحثاً عن أي رشح للزيت أو تلوث ناتج عن نظام تزييت الآلة.
• فحص حلقة الإغلاق (O-Ring): تحقق من سلامة مانع التسرب Viton أثناء عمليات العمرة والصيانة الشاملة للآلات للحفاظ على احتواء الضغط التفاضلي.

توافق النظام وأطر الجودة

• نظام المحولات: متوافق تماماً مع كابلات التمديد بنتلي نيفادا 3300 XL بقطر 11 مم وأرفف نظام المراقبة 3500.
• سلامة الإشارة: مصمم للخطية العالية والحصول الدقيق على متجهات الاهتزاز في الآلات التوربينية الصناعية الحساسة.
• المنشأ والجودة: صُنع في الولايات المتحدة الأمريكية وفقاً لمواصفات إدارة الجودة الصارمة.

الخدمات اللوجستية، التعبئة الآمنة، وضمان 12 شهراً

• شبكة الشحن العالمية: شحن سريع عالمي عبر شركات موثوقة بما في ذلك FedEx وUPS وDHL.
• نافذة التنفيذ: تتم معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة.
• تعبئة صناعية واقية: مغلف بحماية مخصصة مضادة للكهرباء الساكنة لمنع تلف كابل FEP بطول 9 أمتار ودبوس الموصل أثناء النقل.
• حماية الضمان: مدعوم بضمان تجاري شامل لمدة 12 شهراً يغطي عيوب المواد والتصنيع.

المعدات الصناعية المستهدفة وسيناريوهات التطبيق

• التوربينات البخارية للخدمة الشاقة: قياس الاهتزاز النسبي للعمود ذي السعة العالية والإزاحة الشعاعية في وحدات توليد الطاقة.
• الضواغط الطاردة المركزية الكبيرة: مراقبة السلوك الديناميكي للدوار وخلوص المحامل في قطارات الغاز البتروكيماوية عالية الضغط.
• المولدات الكهرومائية: تتبع مدارات العمود ذات السرعة البطيئة والحمل العالي حيث يوفر النطاق الخطي لرأس المسبار 11 مم هوامش قياس فائقة.

إرشادات الاختيار وأفضل الممارسات الهندسية

• التحقق من متطلبات طول الكابل: تأكد من أن الطول الإجمالي البالغ 9.0 أمتار يتوافق مع متطلبات مسار الكابلات لديك دون ترك طول زائد غير ملفوف.
• مطابقة تكوينات اللولب: تأكد من توافق ملف اللولب 5/8-18 UNF مع مواصفات كتيفة تثبيت الآلة الخاصة بك قبل الشراء.
• تقييم درجات الحرارة المتطرفة: حافظ على ظروف التشغيل ضمن نافذة -51 درجة مئوية إلى +177 درجة مئوية لحماية عزل FEP وحلقات Viton الداخلية.

مقارنة الطرازات والاستشارة الفنية

عند تقييم تكوينات المسبار البديلة لهندسة مراقبة الاهتزازات لديك، ضع في اعتبارك الموديل البديل التالي:

• 330707-00-30-10-02-05: يتميز بطول هيكل إجمالي يبلغ 3.0 بوصة وطول كابل إجمالي أقصر يبلغ 1.0 متر، وهو مُحسَّن لتركيبات الآلات ذات القرب الموضعي من صناديق التوصيل أو أرفف المراقبة.

رؤية Global PLC Spare HUB

منظور الهندسة الميدانية: عند تمديد خطوط ثلاثية المحور طويلة بطول 9 أمتار مثل 330707-00-20-90-11-00 عبر المسارات الصناعية، غالباً ما يتجاهل فنيو الصيانة تأثير سعة الإشارة وقوة الشد الميكانيكي. يوصي مهندسو الأتمتة في Global PLC Spare HUB بتثبيت كابل FEP بمشابك معزولة كل متر وتجنب الأربطة البلاستيكية الضيقة التي قد تسحق هندسة العازل الكهربائي 75 أوم. إن ضمان خلو موصل ClickLoc من الرطوبة وربطه يدوياً بالعزم المحدد بـ 0.565 نيوتن متر يمنع حقن ضوضاء عالية التردد في قنوات المراقبة الخاصة بك من سلسلة 3300 XL.

الأسئلة الشائعة (FAQ)

سؤال:
لماذا يستخدم الموديل 330707-00-20-90-11-00 خيار الطول الكلي 9.0 أمتار بدلاً من الاختلافات القياسية الأقصر؟

جواب:
تم تصميم الطول الكلي 9.0 أمتار خصيصاً للتركيبات التي تقع فيها نقطة اختراق الآلة بعيداً عن رف الأجهزة أو صندوق التوصيل، مما يلغي الحاجة إلى كابل تمديد وسيط.

سؤال:
ما هي الاحتياطات المحددة التي يجب اتخاذها عند ربط هيكل المسبار 5/8-18 UNF في كتيفة الآلة؟

جواب:
يجب على الفنيين استخدام مفتاح عزم معاير يستهدف 15.2 نيوتن متر (133 بوصة-رطل) لتحقيق قفل ميكانيكي صلب دون تجريد خيوط التثبيت أو تشويه الهيكل الفولاذي المقاوم للصدأ.

سؤال:
كيف يحمي هيكل كابل FluidLoc حلقة المراقبة من دخول الزيت؟

جواب:
تستخدم تقنية FluidLoc حواجز داخلية متخصصة تمنع زيت التشحيم من التسرب عبر حزمة الموصلات المجدولة وإغراق واجهة الموصل أو مدخل الشاشة.

سؤال:
ما هي شركات الشحن وأوقات تنفيذ الطلبات المطبقة على طلبات الاستبدال العاجلة؟

جواب:
نقوم بمعالجة وشحن جميع قطع الغيار البديلة في غضون 24 إلى 48 ساعة باستخدام شركات شحن عالمية موثوقة بما في ذلك FedEx وUPS وDHL.

سؤال:
هل يمكن أن يؤدي تعريض هذا المسبار لدرجات حرارة محيطة تحت الصفر أثناء التوقف الشتوي إلى فشل فوري؟

جواب:
يمكن أن يؤدي تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية (30 درجة فهرنهايت) إلى تصلب مانع التسرب Viton، مما قد يتسبب في فشل مانع التسرب عند ضغط الآلة؛ يوصى بتسخين منطقة التركيب مسبقاً.
