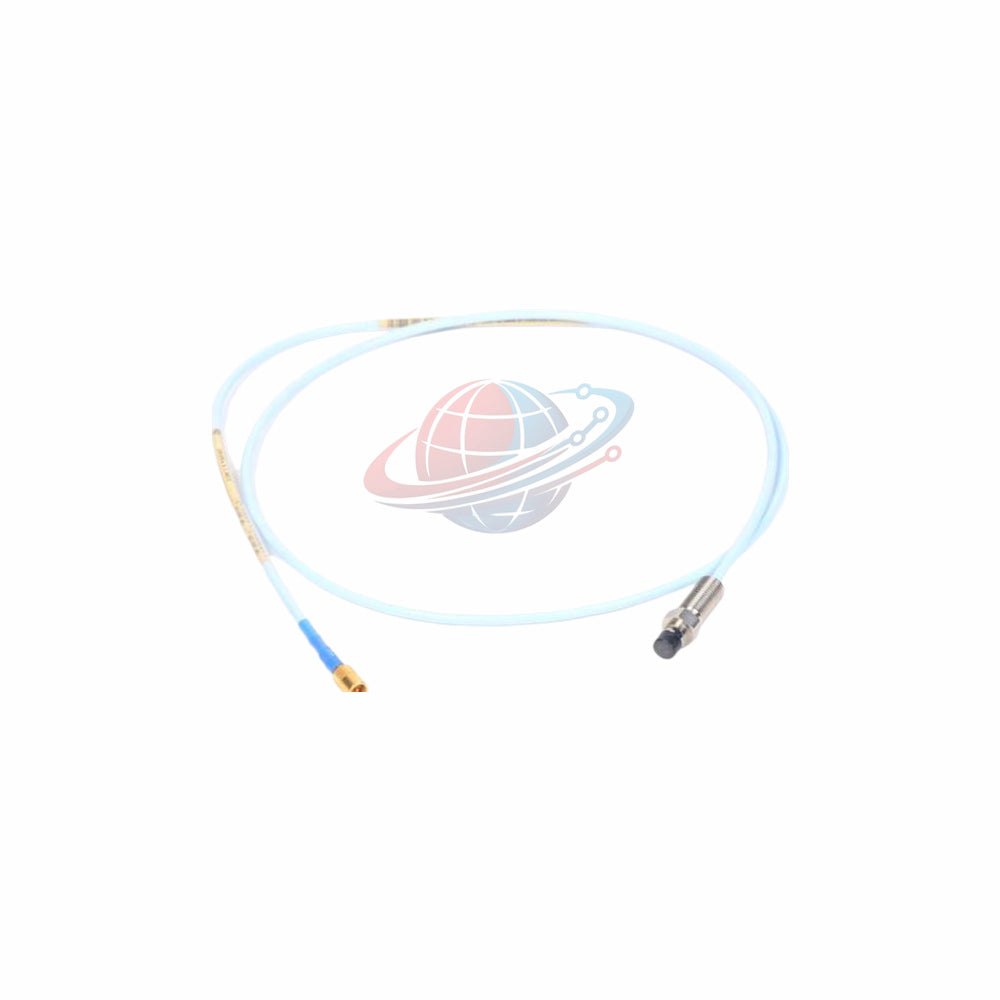

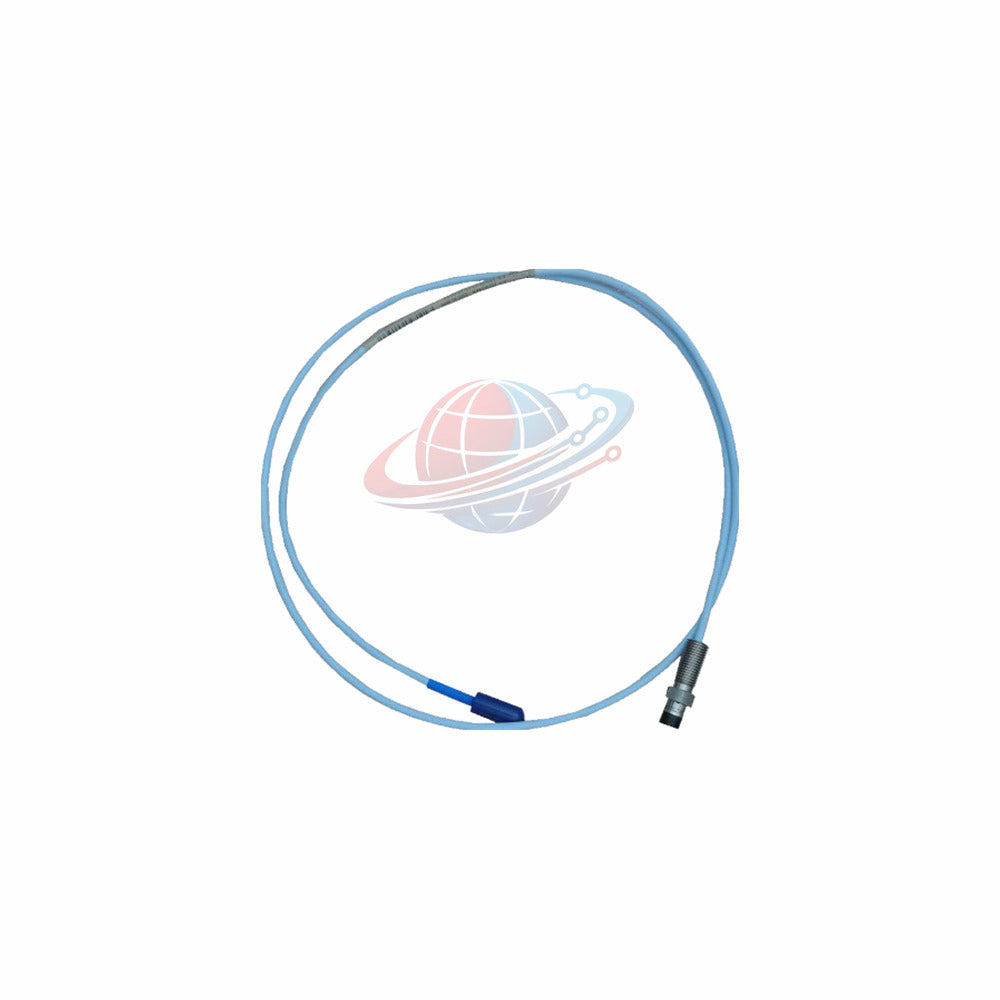

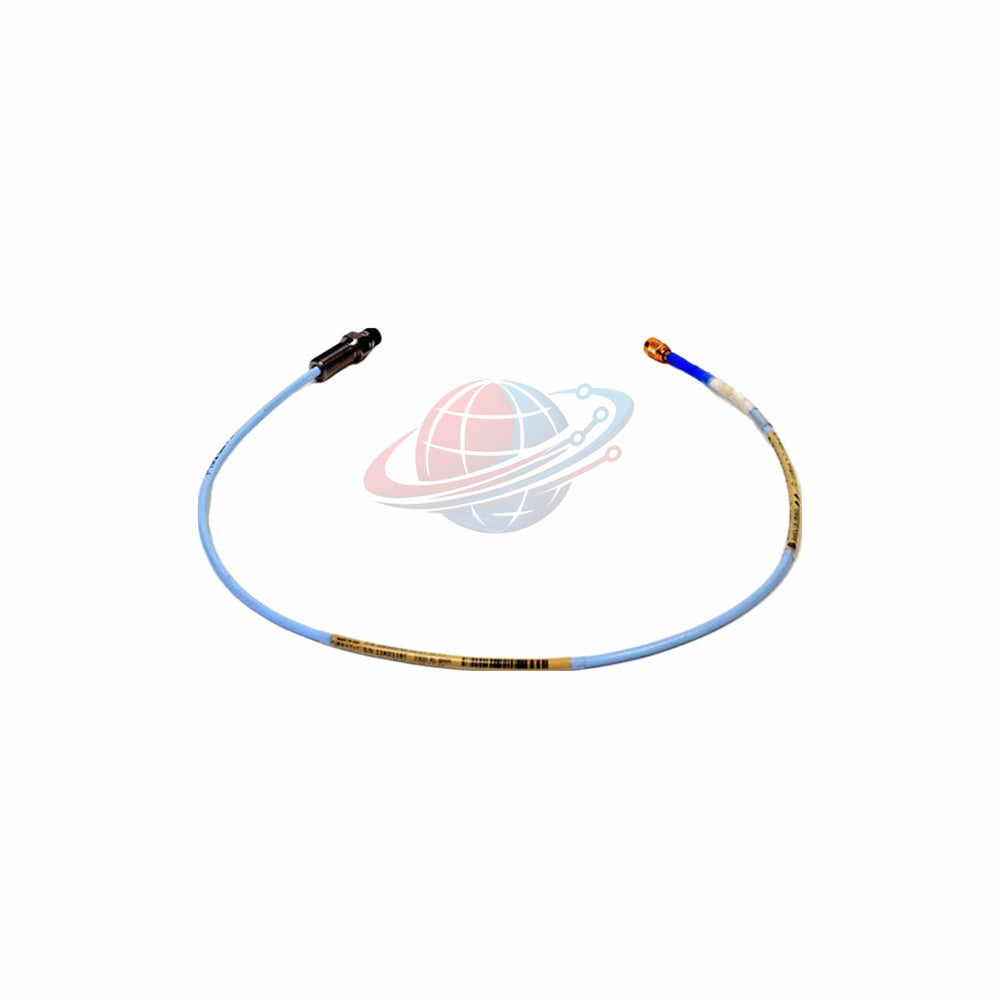

330105-02-12-15-12-05 مسبار Bently Nevada 3300 XL 8mm ذو التركيب العكسي

رؤى حول الموزع المركزي لقطع غيار PLC العالمية

أثناء تشغيل التوربينات عالية السرعة، يتطلب نشر مسبار القرب بالتيار الدوامي 330105-02-12-15-12-05 اهتمامًا دقيقًا بالتعشيق الميكانيكي للخيط وتوجيه الكابل. بناءً على سجلات النشر الميداني في مجموعات ضاغطات البتروكيماويات الثقيلة، فإن الفشل في تأمين خيوط UNF 3/8-24 ضمن عمق التعشيق الأقصى البالغ 0.563 بوصة يمكن أن يسبب اهتزازات دقيقة في المحاذاة المحورية، مما يؤدي إلى انحراف قراءات الإزاحة. علاوة على ذلك، في حين أن خيار كابل FluidLoc (-12) يوفر حواجز رطوبة زائدة، فإن التطبيق الصحيح لمركب الإغلاق عند الواجهة الملولبة يظل حيويًا لمنع تسرب غاز العملية عبر اختراقات غلاف الضغط العالي.

تفصيل تكوين رقم الجزء

• النموذج الأساسي: 330105 (مجسات 3300 XL 8 مم للتركيب العكسي)
• خيار الطول غير الملولب (CC): 02 (تكوين تركيب مخصص)
• خيار الطول الكلي (DD): 12 (موصل محوري ClickLoc مصغر مع خيار كابل FluidLoc)
• خيار الطول الإجمالي للكابل (EE): 15 (1.5 متر / 4.9 قدم)
• خيار موافقة الوكالة: 05 (شهادات CSA، ATEX، IECEx للمناطق الخطرة)

مخطط هندسي ومواصفات فنية

• المصنع: Bently Nevada
• السلسلة: 3300 XL
• تصنيف النموذج: 330105-02-12-15-12-05
• نوع المستشعر: مسبار تقارب 8 مم للتركيب العكسي
• مادة رأس المسبار: بوليفينيلين سلفايد (PPS) للاستقرار الحراري
• مادة الغلاف: الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST)
• مواصفات الخيط: 3/8-24 UNF (أقصى تعشيق للخيط: 0.563 بوصة)
• المقاومة DC: 7.73 ± 0.50 أوم (الموصل المركزي للموصل الخارجي عند 1.5 متر)
• قوة الشد: 330 نيوتن (75 رطل قوة) من الغلاف إلى السلك؛ 270 نيوتن (60 رطل قوة) من السلك إلى الموصل
• درجة حرارة التشغيل: نطاق المسبار القياسي من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)
• الختم البيئي: ختم ضغط تفاضلي بحلقة O-ring من Viton مصنفة حتى حدود التطبيق

إرشادات التركيب والنشر

• مواصفات عزم الدوران: تجنب الشد الزائد لخيوط UNF 3/8-24 بما يتجاوز الحدود الموصى بها للحفاظ على سلامة ختم الضغط بحلقة O-ring من Viton.
• تحذير من درجات الحرارة المنخفضة: قد يؤدي تعريض مجموعة المسبار لدرجات حرارة تشغيل أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى تقصير عمر ختم الضغط.
• مقاومة المجال المغناطيسي: حافظ على فصل مادي مناسب عن الموصلات عالية التيار المتردد لتقليل تداخل المجال المغناطيسي بتردد 60 هرتز (تم اختباره حتى 300 جاوس).

تشخيص النظام والمراقبة التشغيلية

• فحوصات سلامة الإشارة: مراقبة جهود خرج مستشعر Proximitor عبر مسافات فجوة متعددة (10 ميل، 50 ميل، 90 ميل) للكشف عن أعطال التأريض أو تدهور الكابل.
• تحمل الرطوبة: مصمم للحفاظ على تغيير أقل من 3% في عامل المقياس المتوسط (ASF) تحت ظروف رطوبة نسبية تبلغ 93% لمدة تصل إلى 56 يومًا.

المعدات المتوافقة وقطاعات التطبيقات الصناعية

• الآلات المستهدفة: توربينات البخار، ضاغطات الغاز الصناعية الثقيلة، مضخات الطرد المركزي، مضخات مياه تغذية الغلايات، وموسعات التوربو.
• تركيز التطبيق: مراقبة اهتزاز العمود الشعاعي المستمر، وتتبع موضع الدفع المحوري، وتحليل ديناميكيات الدوار.

اللوجستيات، التنفيذ وشروط الضمان

• شركات الشحن العالمية: إرسال آمن وسريع عبر FedEx، UPS، و DHL.
• فترة الإرسال: شحن مضمون في غضون 24 إلى 48 ساعة من التحقق من الطلب.
• تغطية الضمان: ضمان استبدال شامل لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

دليل الاختيار المقارن

عند تقييم التكوينات البديلة لبنية مراقبة الاهتزاز الخاصة بك، ضع في اعتبارك المقارنة الفنية التالية:

• النموذج المختار: يتميز 330105-02-12-15-12-05 بطول كابل يبلغ 1.5 متر مع موصل محوري ClickLoc مصغر، وخيار كابل FluidLoc، وموافقات كاملة للمناطق الخطرة (CSA، ATEX، IECEx).
• النموذج البديل: قارنه مع متغير 330105-02-12-15-02-05، الذي يحافظ على نفس الطول الميكانيكي ومواصفات الخيط ولكنه يغير الموافقة الداخلية للوكالة أو تكوينات الختم لتتوافق مع أطر الامتثال الإقليمية المحددة. اختر النموذج المستهدف عندما تكون تقييمات الغلاف الجوي المتفجر متعددة المعايير المعتمدة ومسارات الكابلات المحظورة بالسوائل إلزامية للامتثال للسلامة.

الأسئلة الشائعة (FAQ)

لماذا يُعتبر خيار كابل FluidLoc اختياريًا لمعظم التركيبات؟

تمنع ميزة FluidLoc هجرة الرطوبة عبر قلب الكابل، ولكن أكمام المسبار القياسية توفر بالفعل حماية بيئية كافية في معظم أغلفة الآلات الصناعية الجافة أو المتحكم فيها.

ما هي الاحتياطات التي تمنع فشل ختم الضغط أثناء بدء التشغيل في درجات الحرارة المنخفضة؟

يجب التأكد من أن بيئة التشغيل لا تعرض ختم O-ring من Viton لدرجات حرارة أقل من -34 درجة مئوية قبل الضغط، حيث يؤدي البرودة الشديدة إلى تصلب المطاط.

كيف تؤثر الحقول المغناطيسية الخارجية بتردد 60 هرتز على قراءات الإزاحة؟

يمكن أن تسبب الحقول المغناطيسية القوية التي تصل إلى 300 جاوس انحرافات جهد طفيفة (تقاس بالمللي فولت / جاوس)، والتي يمكن تخفيفها عن طريق توجيه الكابلات التمديدية بعيدًا عن محولات الطاقة الكبيرة.

ما هي خطوات الصيانة التي تتحقق من سلامة المسبار بعد التعديلات المادية للمصنع؟

قم بإجراء فحص فجوة ثابت على طاولة الاختبار باستخدام مجموعة معايرة مستهدفة للتحقق من أن المقاومة الاسمية لـ DC تظل ضمن نافذة المواصفات 7.73 ± 0.50 أوم.

ما هي معايير الشراء التي يجب أن توجه اختياري بين المجسات القياسية والمجسات ذات درجات الحرارة الممتدة؟

قم بتقييم درجة حرارة غلاف الآلة المستمرة؛ إذا تجاوزت درجات حرارة التشغيل باستمرار +177 درجة مئوية، يجب اختيار مسبار ذي نطاق درجة حرارة ممتد وتكوين كابل PFA بدلاً من ذلك.
