330104-03-09-05-02-05 مسبار بنتلي نيفادا 3300 XL 8 مم مخزون جديد

نظرة عامة على المنتج

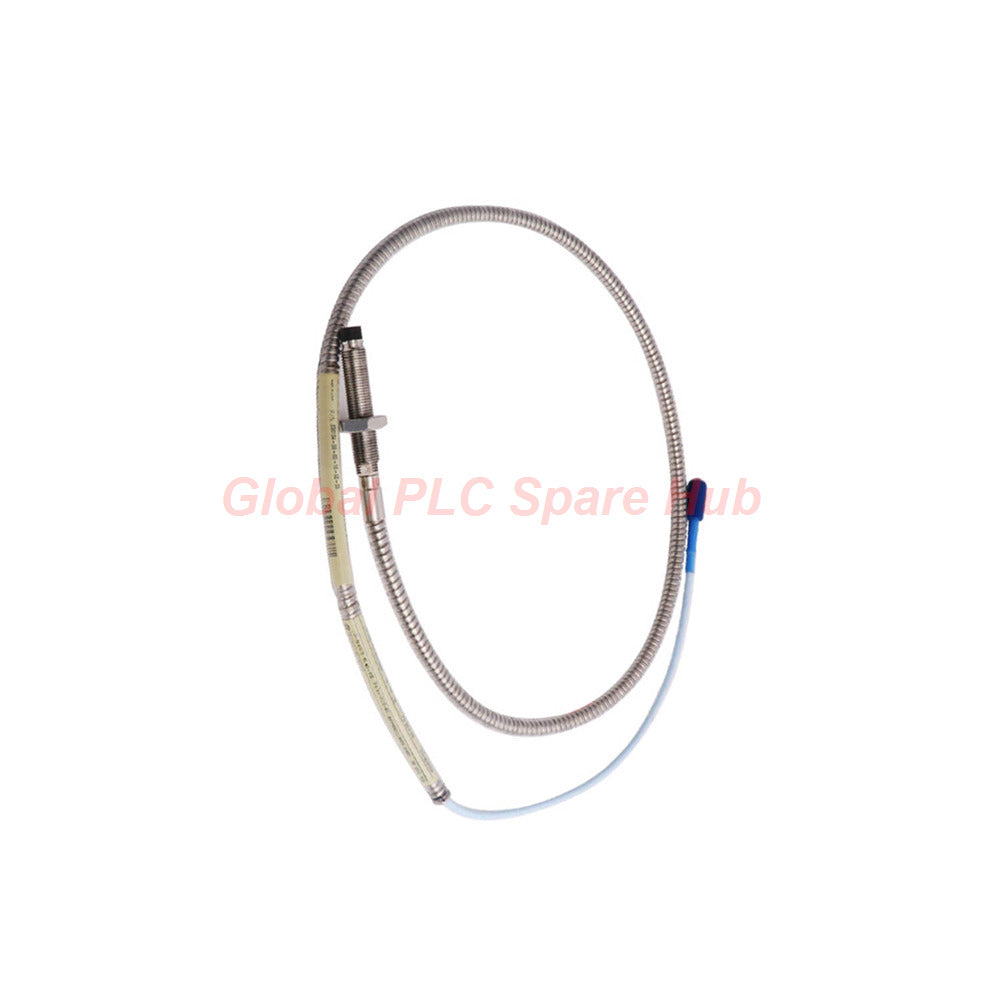

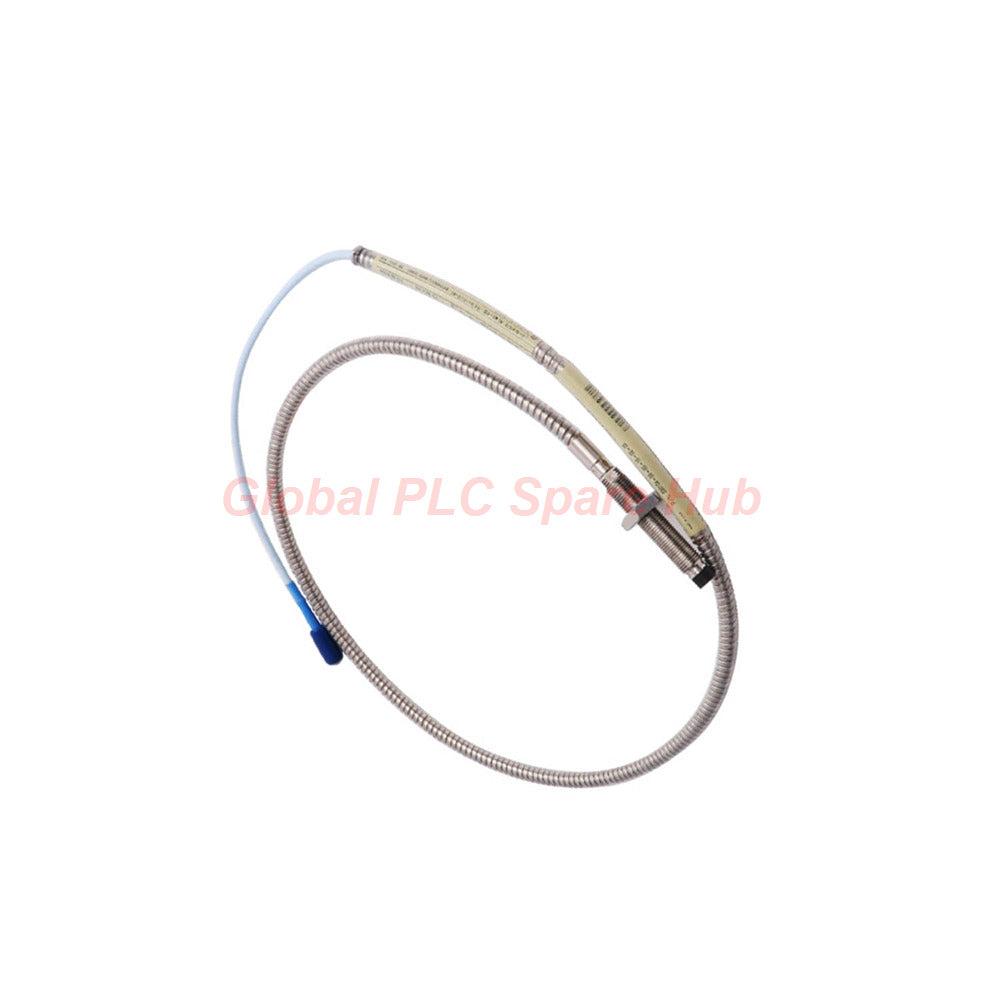

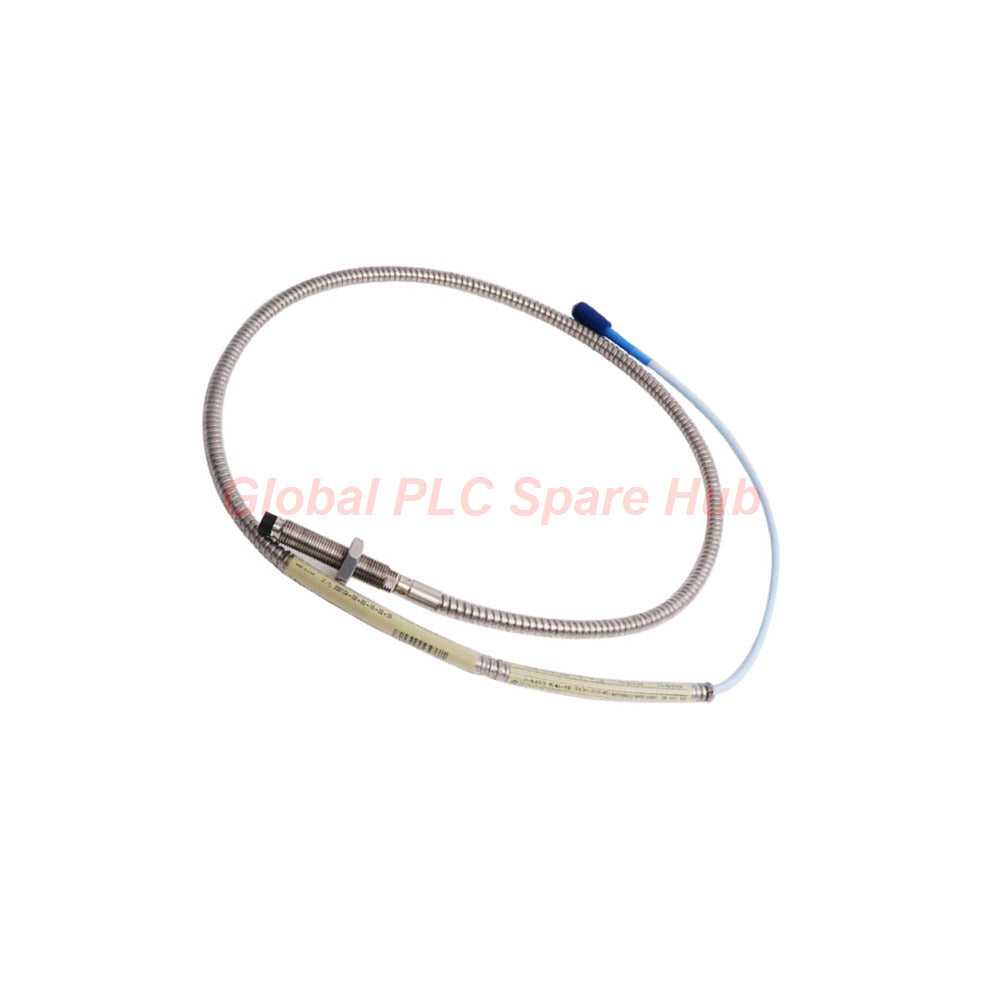

يعد 330104-03-09-05-02-05 مسبار تقارب عالي الأداء بقطر 8 مم من سلسلة 3300 XL من تصنيع Bently Nevada. يتميز هذا المستشعر ذو السن المتري بدرع مدمج لتوفير حماية ميكانيكية فائقة في البيئات القاسية. يعمل كجزء من نظام محول تيار إيدي (Eddy Current Transducer)، موفرًا قياسات دقيقة للإزاحة بدون تلامس.

رؤية Global PLC Spare HUB

يمثل Bently Nevada 330104-03-09-05-02-05 معيار الصناعة لموثوقية مستشعرات التقارب. يشتمل تصميمه على ختم حلقي من Viton لاحتواء الضغط التفاضلي عند طرف المسبار. يوفر موصل ClickLoc المحوري إنهاءًا كهربائيًا آمنًا ومقاومًا للاهتزازات. تحدد فرق الهندسة هذه الوحدة لمنع الأعطال الكارثية للماكينات من خلال مراقبة الحالة المستمرة.

توافق المعدات والتطبيقات

يتوافق مسبار التقارب هذا تمامًا مع الآلات الصناعية الدوارة الحيوية:

• ضواغط الهواء المركزية والمحورية
• مضخات تغذية الغلايات عالية السرعة ومضخات العمليات
• التوربينات البخارية والتوربينات الغازية والموسعات التوربينية الصناعية
• المحركات الكهربائية الكبيرة وعلب التروس الصناعية
• مستشعرات Bently Nevada 3300 XL Proximitor ووحدات المراقبة 3500/42M

المواصفات التقنية

• العلامة التجارية: Bently Nevada
• الموديل: 330104-03-09-05-02-05
• السلسلة: سلسلة 3300 XL 8mm
• النوع: محول تقارب بتيار إيدي (Eddy Current Proximity Transducer)
• نوع السن: سن متري M10 x 1 مع درع من الفولاذ المقاوم للصدأ
• النطاق الخطي: 2 مم (80 ميل)، يبدأ من 0.25 مم (10 ميل) من الهدف
• نطاق جهد الخرج: من -1 فولت تيار مستمر إلى -17 فولت تيار مستمر عبر النطاق الخطي (قياسي)
• الفجوة الشعاعية الموصى بها: -9 فولت تيار مستمر [تقريبًا 1.27 مم (50 ميل)]
• المقاومة المستمرة (RPROBE): 7.45 ± 0.50 أوم (من الموصل المركزي إلى الموصل الخارجي)
• مادة طرف المسبار: بوليفينيلين كبريتيد (PPS)
• مادة غلاف المسبار: فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
• درجة حرارة التشغيل: من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) تصنيف التشغيل الأساسي
• مقاومة الرطوبة: أقل من 3% تغيير متوسط عامل القياس تحت رطوبة 93% (IEC 68-2-3)
• حدود أسلاك الحقل: 305 متر كحد أقصى (1000 قدم) عبر كابل ثلاثي محمي بثلاثة موصلات من 16 إلى 24 AWG
• شهادات المناطق الخطرة: ATEX، IECEx، CSA Class I Zone 0/2، Class I Div 2 Groups A, B, C, D

تفصيل التكوين

يحدد هيكل اللاحقة الأبجدية الرقمية المعلمات الفيزيائية الدقيقة لتجميع 330104 هذا:

• 330104: مسبار 3300 XL 8 مم، سن M10 x 1، مع درع
  • 03 - خيار الطول غير المسنن
    • طول الغلاف غير المسنن 30 مم
  • 09 - خيار الطول الكلي للغلاف
    • طول الغلاف الكلي 90 مم
  • 05 - خيار الطول الكلي
    • طول الكابل المدمج الكلي 0.5 متر (1.6 قدم)
  • 02 - خيار الموصل ونوع الكابل
    • موصل ClickLoc محوري مصغر، كابل قياسي
  • 05 - خيار موافقة الوكالة
    • اعتمادات متعددة للمناطق الخطرة (CSA، ATEX، IECEx)

إرشادات التركيب والهندسة

• تأكد من أن أقصى تداخل للسن لا يتجاوز 15 مم أثناء إدخال الحامل.
• تأكد من أن مادة الهدف تتوافق مع معايرة فولاذ AISI 4140 القياسية لقياس دقيق.
• استخدم حامل معاير أو ميكرومتر لضبط الفجوة الشعاعية -9 فولت تيار مستمر بدقة.
• تجنب تعريض مجموعة المسبار لدرجات حرارة أقل من -34 درجة مئوية لحماية ختم الضغط Viton.
• قم بتوجيه الكابل المدرع باستخدام أنصاف أقطار انحناء مناسبة للقضاء على إجهاد القلب المحوري.

قدرات التشخيص

• تحليل الاهتزاز الشعاعي المستمر للكشف المبكر عن اختلال توازن الدوار.
• مراقبة موضع خط مركز العمود لتشخيص تآكل محمل السائل الهيدروديناميكي.
• تتبع موضع الدفع الديناميكي للتحقق من التسامح المحوري.
• قياسات مرجع الطور (Keyphasor) عند استهداف تجاويف المفاتيح أو الشقوق في العمود.

مقارنة النماذج وتوصية فنية

عند هندسة نظام بديل أو تركيب جديد، ضع في اعتبارك القيود المادية:

• النموذج الحالي: 330104-03-09-05-02-05 (30 مم غير مسنن، غلاف 90 مم، كابل 0.5 متر، مدرع)
• النموذج البديل: 330104-00-06-90-12-05 (0 مم غير مسنن، غلاف 60 مم، كابل 9.0 متر، مدرع)

توصية هندسية: يوفر النموذج البديل طول كابل إجمالي يبلغ 9.0 أمتار، مما يلغي الحاجة إلى كابل تمديد وسيط عند الاتصال بمستشعر Proximitor بعيد. ومع ذلك، يتميز بغلاف أقصر يبلغ 60 مم مع طول غير مسنن صفر. تأكد من أن حامل التثبيت الخاص بك يستوعب غلافًا مسننًا بالكامل وأن طول حلقة النظام الكلي يتوافق مع معايرة Proximitor الخاص بك (نظام 5 أمتار مقابل 9 أمتار).

الشحن واللوجستيات والضمان

• تفاصيل التعبئة والتغليف: عنصر مستشعر Bently Nevada 330104-03-09-05-02-05 واحد مختوم من المصنع
• دعم الضمان: حماية ضمان صناعي شامل لمدة 12 شهرًا من تاريخ الشحن
• مهلة المناولة: إرسال آمن من المخزون في غضون 24 إلى 48 ساعة
• شركات الشحن السريع: يتم التعامل مع النقل العالمي ذي الأولوية عبر FedEx وUPS وDHL

الأسئلة الشائعة

ماذا يحدث لأداء المسبار إذا انخفضت درجة الحرارة البيئية إلى أقل من -34 درجة مئوية؟

درجات الحرارة الأقل من هذا الحد تجمد الحلقة الحلقية Viton الداخلية، مما قد يتسبب في فشل الختم المبكر تحت الضغط التفاضلي.

هل يمكنني مزج مسبار بطول 0.5 متر مع كابل تمديد بطول 9.0 أمتار على جهاز Proximitor قياسي؟

لا، يجب إقران مسبار بطول 0.5 متر مع كابل تمديد بطول 4.5 أمتار لإنشاء حلقة نظام إجمالية متطابقة بطول 5.0 أمتار.

لماذا يشتمل هذا النموذج المحدد على غلاف درع من الفولاذ المقاوم للصدأ فوق الكابل المحوري؟

يحمي الدرع الخط المحوري المصغر الداخلي من القطع الميكانيكي والتآكل والسوائل الساخنة داخل غلاف الماكينة.

كيف أستكشف أخطاء قراءة جهد التيار المستمر غير المتوقع خارج النطاق أثناء التشغيل؟

قم بقياس مقاومة التيار المستمر للمسبار بين الدبوس المركزي والدرع الخارجي للتأكد من أنها تقع ضمن 7.45 ± 0.50 أوم.

هل يمكن لمسبار التقارب هذا مراقبة الأهداف المصنوعة من المعادن غير الحديدية مثل الألومنيوم مباشرة؟

تستهدف معايرة القياسات القياسية فولاذ AISI 4140، لذلك تتطلب مواد الهدف البديلة تعديلات مخصصة لعامل المقياس داخل Proximitor.

دليل الشراء والاختيار

• الخطوة 1: استخرج رمز اللاحقة الكامل المكون من 11 رقمًا من علامة المسبار القديمة لضمان مطابقة ميكانيكية دقيقة.
• الخطوة 2: تأكد من أن نوع السن يتطابق مع السن المتري M10x1 على غلاف جهازك.
• الخطوة 3: تحقق مما إذا كانت حلقة التحكم الخاصة بك تتطلب تكوين طول مطابق للنظام بطول 5 أمتار أو 9 أمتار.
• الخطوة 4: اتصل بقسم المبيعات الفنية لدينا لتأكيد مستويات المخزون الحالية وبدء الشحن السريع.
