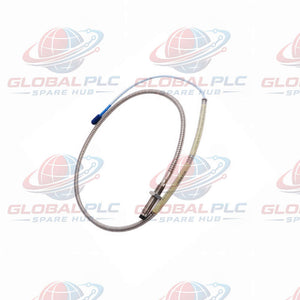

330104-00-05-05-11-05 مسبار تقاربي بنتي نيفادا 3300 XL مقاس 8 مم

نظرة عامة على هندسة التصميم

يعد الطراز 330104-00-05-05-11-05 جهاز استشعار تقارب (Proximity Probe) متطوراً من نوع 3300 XL 8 mm، تم تصميمه بواسطة شركة Bently Nevada. تم بناء هذا المحول ذو التيارات الدوامية بدرع من الفولاذ المقاوم للصدأ مدمج ومسننات مترية، ويوفر دقة عالية في تتبع الاهتزازات والإزاحة في الآلات الدوارة الصناعية. تؤكد شركة Global PLC Spare HUB أن اختيار المسابر المترية المدرعة للمناطق الخطرة يحمي المسارات المحورية الحساسة من التآكل الميكانيكي والتعرض للمواد الكيميائية، مما يضمن تدفق بيانات مراقبة الحالة دون انقطاع.

فهرس تحليل التكوين

مصفوفة المواصفات الفنية الشاملة

• الشركة المصنعة / العلامة التجارية: Bently Nevada
• الطراز والسلسلة: 330104-00-05-05-11-05 (سلسلة 3300 XL 8 مم)
• النطاق الخطي والفجوة: نطاق خطي 2 مم (80 ميل) يمتد من 0.25 إلى 2.3 مم من الهدف؛ فجوة الاهتزاز الشعاعي الموصى بها عند -9 فولت تيار مستمر (حوالي 1.27 مم / 50 ميل)
• مقاومة التيار المستمر للمسبار: تبلغ مقاومة المسبار 7.45 ± 0.50 أوم مقاسة من الموصل المركزي إلى الدرع الخارجي لطول 0.5 متر
• استجابة التردد: من 0 إلى 10 كيلو هرتز مع كابلات ميدانية محمية مكونة من 3 موصلات تصل إلى 305 أمتار (1000 قدم)
• المواد: رأس مسبار من كبريتيد البوليفينيلين (PPS)، هيكل من الفولاذ المقاوم للصدأ AISI 303/304، وكابل محوري معزول بـ FEP
• التصنيفات الحرارية: تشغيل المسبار القياسي من -52 درجة مئوية إلى +177 درجة مئوية؛ قدرة حرارية ممتدة تصل إلى +218 درجة مئوية لرؤوس المسابر و+260 درجة مئوية للكابلات

دليل التركيب الميكانيكي وعزم الدوران

• يتم ربط هيكل المسبار M10 x 1 في مبيت الآلة حتى طول تعشيق سن أقصى يبلغ 15 مم.
• توخَّ الحذر أثناء التركيب في درجات الحرارة المنخفضة؛ حيث إن تعريض المسابر لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) يمكن أن يضر بمانع التسرب O-ring المصنوع من مادة Viton.
• يجب تمديد الكابل المحوري المدرع مع مراعاة حدود الانحناء الميكانيكي لمنع إجهاد الموصل الداخلي.
• تأكد من ربط واقي الموصل بإحكام فوق واجهة ClickLoc لمنع دخول الرطوبة.

بروتوكول التشغيل والصيانة

• اضبط الفجوة الميكانيكية الأولية لتحقيق خرج -9 فولت تيار مستمر الموصى به والمقابل لفجوة هوائية تبلغ 1.27 مم.
• افحص موصلات ClickLoc الصغيرة أثناء فترات التوقف المجدولة للتحقق من خلو دبابيس الأطراف من الزيت والأكسدة.
• أجرِ فحوصات العزل ومقاومة الحلقة على دروع الأسلاك الميدانية للحفاظ على سلامة التأريض أحادي النقطة.

اعتمادات المناطق الخطرة والامتثال

• آمن ذاتياً (ia): معتمد للفئة الأولى، المنطقة 0 (AEx/Ex ia IIC T5...T1 Ga)، الفئة الأولى/الثانية/الثالثة المجموعات A إلى G عند اقترانه بحواجز زينر المعتمدة أو العوازل الجلفانية.
• غير مثير للاشتعال (nA, ec): معتمد للفئة الأولى، المنطقة 2 (AEx/Ex nA/ec IIC T5...T1 Gc) والفئة الأولى، القسم 2 المجموعات A وB وC وD.
• مصمم لتحمل الرطوبة العالية، حيث يظهر تغيراً أقل من 3% في معامل المقياس المتوسط (ASF) تحت ظروف رطوبة نسبية تبلغ 93%.

محتويات العبوة والضمان

• وحدة مسبار تقارب واحدة من الطراز 330104-00-05-05-11-05
• كابل FluidLoc مدرع بطول 0.5 متر مع موصل ClickLoc صغير وواقي
• ضمان مصنع شامل لمدة 12 شهراً مدعوم من Global PLC Spare HUB

الخدمات اللوجستية العالمية وشروط التسليم

• محمي داخل عبوات قوية مضادة للكهرباء الساكنة مصممة لمنع التلف الكهروستاتيكي والميكانيكي أثناء النقل.
• شحن عالمي سريع يتم إدارته من خلال شركات البريد الدولية الرائدة بما في ذلك FedEx وUPS وDHL.
• معالجة وفحص وشحن مضمون خلال 24 إلى 48 ساعة.

المعدات الصناعية المستهدفة والتطبيقات والتشخيصات

• المعدات المستهدفة: توربينات البخار الصناعية الثقيلة، الضواغط الطاردة المركزية، المضخات الكبيرة، وموسعات الغاز التي تعمل في أجواء انفجارية خطرة.
• التطبيقات: المراقبة المستمرة لاهتزاز العمود الشعاعي، قياس موضع الدفع، وتحليل لا مركزية الدوار.
• القدرات التشخيصية: يكشف تتبع التيار الدوامي عالي التردد عن تذبذب العمود تحت المتزامن وعدم استقرار المحامل قبل حدوث فشل ميكانيكي كارثي.

إرشادات الاختيار ومقارنة الطرازات

• مطابقة متطلبات السن والدرع: اختر متغيرات M10 x 1 المترية المدرعة عندما تكون حماية الكابل الفيزيائية إلزامية في صناديق أطراف الآلات الضيقة.
• التحقق من أطوال النظام: تأكد من أن طول كابل المسبار البالغ 0.5 متر يتوافق بشكل صحيح مع حاوية تثبيت مستشعر Proximitor المخصصة لك.
• نصيحة اختيار مقارنة: إذا كان تصميم التركيب الخاص بك يتطلب قسماً غير مسنن أطول، أو أبعاد هيكل ممتدة، أو أطوال نظام مختلفة، فراجع المواصفات الفنية للتكوينات البديلة مثل الطراز 330104-02-21-10-01-00 لضمان ملاءمة ميكانيكية دقيقة لقيود كتيفة الماكينة الخاصة بك.

الأسئلة الشائعة

س: ما هي الحماية المحددة التي يوفرها الدرع في مسبار 330104-00-05-05-11-05؟

ج: يحمي درع الفولاذ المقاوم للصدأ المدمج الكابل المحوري 75 أوم من القطوع الفيزيائية، ورذاذ الزيت الساخن، والحطام الكاشط على منصات التجهيزات الصناعية الثقيلة.

س: لماذا تم ضبط جهد الفجوة الأولي الموصى به عند -9 فولت تيار مستمر؟

ج: يستهدف جهد -9 فولت تيار مستمر وضع المسبار بدقة عند فجوة هوائية تبلغ 1.27 مم، مما يزيد من نطاق القياس الخطي عبر مدى 2 مم.

س: ما هي خطوات استكشاف الأخطاء وإصلاحها التي يجب علي اتخاذها إذا كانت قراءات الاهتزاز تتقلب بشكل غير منتظم؟

ج: تشير الخبرة الميدانية إلى ضرورة فحص موصل ClickLoc بحثاً عن دخول الرطوبة، والتحقق من سلامة تأريض درع الكابل، والتأكد من أن اهتزاز العمود (runout) لا يتجاوز الحدود الخطية.

س: هل يتم اختبار هذه المسابر تحت الضغط في المصنع قبل التسليم؟

ج: لا. تستخدم المسابر القياسية مانع تسرب O-ring من Viton للتحكم في الضغط التفاضلي بين الرأس والهيكل، ولكن اختبار الضغط الفردي يتطلب طلباً هندسياً مخصصاً.

س: كيف تؤثر اعتمادات المناطق الخطرة على تركيب المسبار؟

ج: تفرض موافقات CSA وATEX وIECEx ضرورة توصيل المسبار عبر حواجز أمان معتمدة أو عوازل جلفانية عند استخدامه في المناطق الانفجارية المصنفة.
