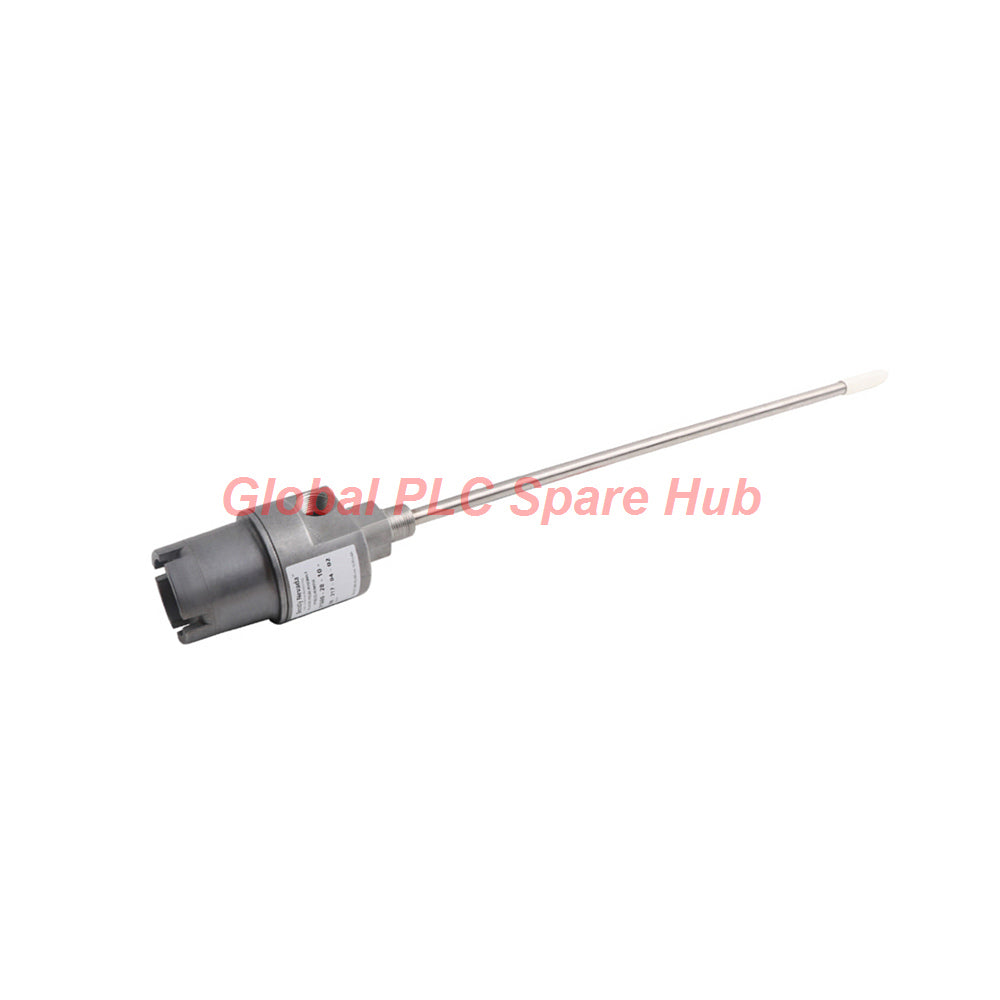

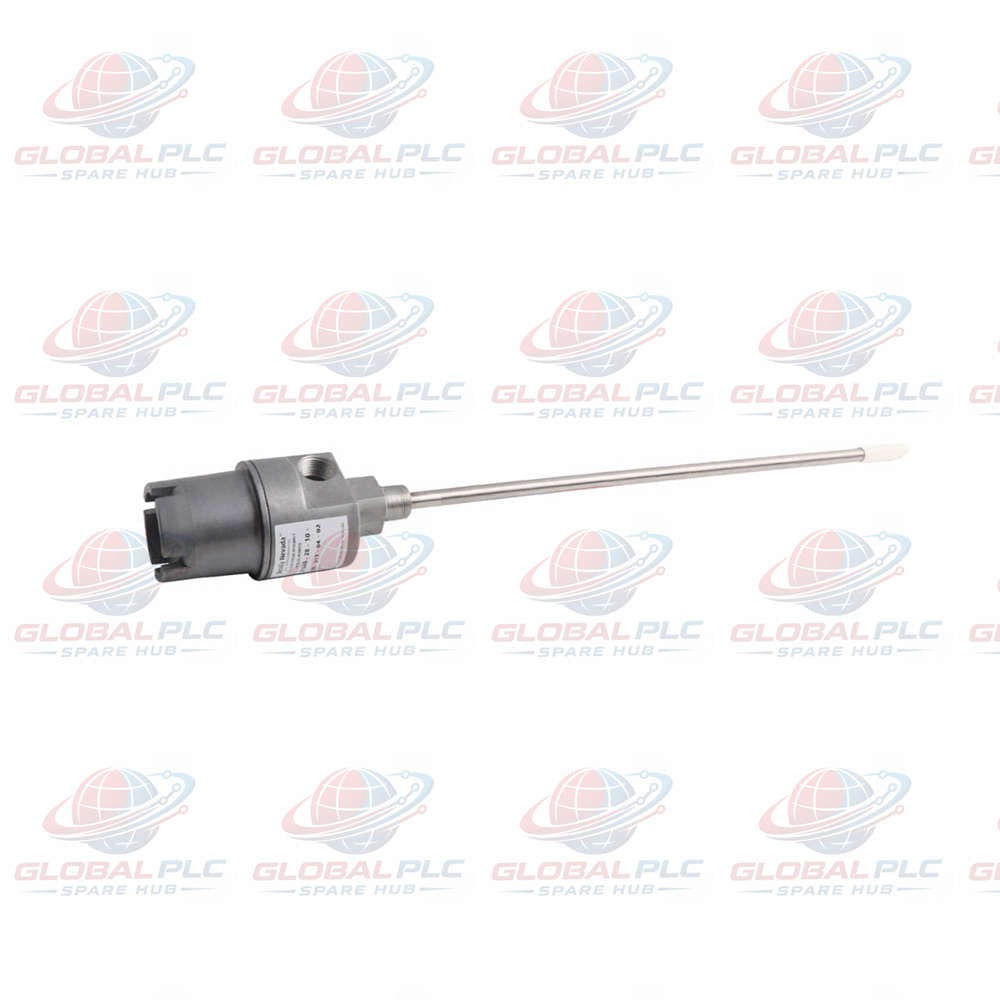

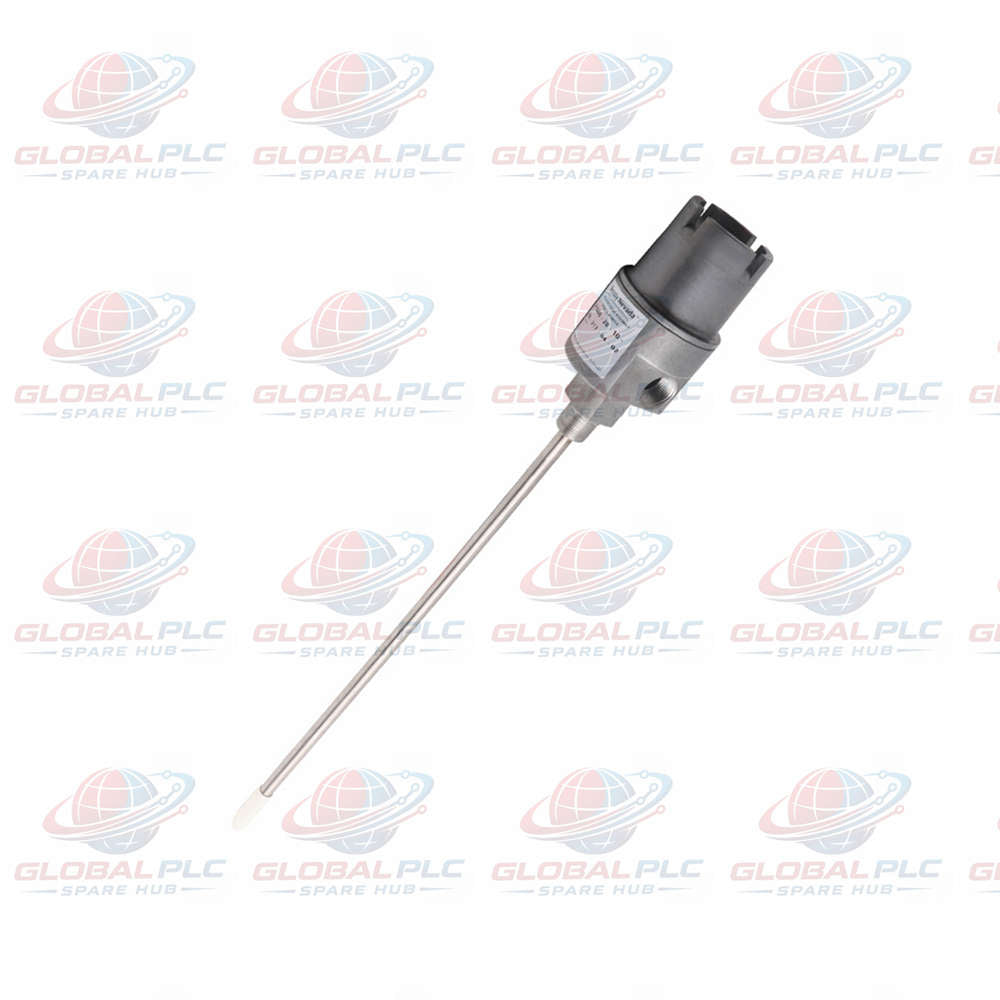

21000-28-05-00-105-04-02 غلاف مسبار التقارب بنتلي نيفادا

نظرة عامة

يعد 21000-28-05-00-105-04-02 مجموعة حاوية مسبار تقاربي مقاومة للانفجار ومتوافقة مع معيار API 670، تم تصميمها بواسطة Bently Nevada. تم تصميم هذه المجموعة لبيئات الآلات الصناعية القاسية، وتوفر حماية محكمة الغلق لمجسات التقارب 3300 XL 8 مم المثبتة عكسيًا والمستخدمة في أنظمة مراقبة الاهتزاز المستمر وموضع العمود والإزاحة المحورية.

تم تصنيع 21000-28-05-00-105-04-02 من الألومنيوم المصبوب مع غلاف من الفولاذ المقاوم للصدأ 304، وتتيح الحاوية المعيارية تعديلات اختراق المسبار الخارجي دون إزالة أغطية غلاف الماكينة الرئيسية. وهي تحمل تصنيفات CSA Type 4 وموافقات الأمان الجوهري للمواقع الخطرة من الفئة الأولى، القسمين 1 و 2.

توزيع التكوين: 21000-28-05-00-105-04-02

• نموذج الغلاف الأساسي: 21000 — هيكل من الألومنيوم مع غلاف من الفولاذ المقاوم للصدأ 304
  • [28] خيار المسبار: مسبار 3300 XL 8 مم مثبت عكسيًا (معتمد للمناطق الخطرة)
    • [05] طول الكابل: 0.5 متر (20 بوصة) كابل محوري مصغر
  • [00] محول التباعد: لا يوجد محول تباعد متضمن (تركيب NPT مباشر)
    • [105] عمق اختراق المسبار: 10.5 بوصة (266.7 مم) طول الغلاف
  • [04] خيار التجهيز: قابس توصيل واحد 3/4-14 NPT مركب
    • [02] خيار خيط التركيب: خيط توصيل عملية خارجي 3/4-14 NPT

المواصفات الهندسية والمعلمات الهيكلية

مقارنة مواصفات النماذج الفنية واختيارها

إرشادات اختيار الهندسة:

• مطابقة جيل النظام: اختر الوحدة المستهدفة بناءً على بنية مستشعر Proximitor الخاص بك. يوفر الخيار 28 (3300 XL) أداءً خطيًا بمقياس ممتد ومناعة محسنة ضد التداخل الكهرومغناطيسي مقارنة بمحولات الخيار 16 (3300) القديمة.
• حسابات الخلوص الميكانيكي: يوفر الخيار 00 تعشيقًا مباشرًا لخيط السطح لإدخال الآلة العميقة (10.5 بوصة). إذا كان الخلوص الخارجي بين جدار الآلة والصلب الإنشائي مقيدًا، فاختر النماذج ذات محولات التباعد مثل 21000-16-05-15-072-03-02 لإزاحة غلاف القبة الخارجي.

الآلات المستهدفة والتطبيقات الميدانية الصناعية

• توربينات البخار API 612: تتبع موضع الدفع والاهتزاز الشعاعي على حشيات غلاف الضغط العالي.
• ضواغط الغاز الطاردة المركزية: مراقبة إزاحة العمود على ضواغط برميل الهيدروكربون عالية السرعة.
• مضخات تغذية الغلايات: تغذية راجعة مستمرة لموضع دوار المحور تحت الرطوبة المحيطة العالية ودورات درجة الحرارة.
• المراوح والمنافخ ذات السحب المستحث: حلقات حماية الآلات التي تعمل في مناطق غاز العمليات الخطرة من الفئة الأولى، القسم 1.

التكامل التشخيصي والسلامة الميكانيكية

• يحمي تصميم الغلاف الداخلي الكابلات المحورية الدقيقة من التآكل الفيزيائي وتشبع الزيت والحطام الميكانيكي المتطاير.
• يسمح الغلاف الملولب للمسبار المثبت عكسيًا والقابل للتعديل بإجراء تعديلات دقيقة لفجوة الهدف (عادةً -9.00 فولت تيار مستمر أو فجوة أساسية 1.0 مم) قبل إغلاق غطاء القبة الخارجي.
• يحافظ ختم الجسم الدائري O-ring على عزل CSA Type 4، مما يمنع دخول الرطوبة إلى رأس القناة أثناء دورات الغسيل بالضغط العالي.
• متوافق مع أدوات التحقق من الفجوة البصرية TK-3 ثلاثية القنوات ومقاييس الفولت الرقمية المتصلة بمحطات تشخيص مستشعر Proximitor 3300 XL.

رؤية Global PLC Spare HUB

في منشآت الآلات عالية الاهتزاز، يمكن أن يؤدي التركيب غير الصحيح لصامولة قفل مركز الغلاف 21000 إلى إنذارات تعثر إزاحة الدفع الكاذبة. يجب أن يكون غلاف المسبار صلبًا داخل نقر غلاف الآلة؛ أي لعب محوري في أنبوب الفولاذ المقاوم للصدأ 304 سيحاكي حركة الدوار لمستشعر التيار الدوامي 3300 XL، مما يحول جهد فجوة التيار المستمر خارج نافذة الأساس المعايرة -9.00 فولت تيار مستمر.

أثناء عملية إصلاح في سطح ضاغط بحري، أبلغ فنيو الميدان عن ارتفاعات اهتزاز متقطعة في مجموعة غلاف مقاس 10.5 بوصة. أظهر التحليل التشخيصي باستخدام مؤشر قرصي أن التمدد الحراري على الغلاف الطويل غير الموجه مقاس 10.5 بوصة تسبب في رنين ميكانيكي عند سرعات التشغيل. أدى تركيب جلبة تخميد في نقطة المنتصف وإعادة ربط ختم خيط 3/4-14 NPT إلى استعادة الاستقرار الميكانيكي، مما أدى إلى القضاء على إشارات الاهتزاز الكاذبة والحفاظ على حماية مستمرة على مدار الساعة طوال أيام الأسبوع.

اللوجستيات والتسليم وسياسة الضمان

• جودة المصنع: يتم توفيره كأجهزة Bently Nevada أصلية 100% في عبوتها الأصلية من المصنع.
• ضمان الضمان: مدعوم بضمان استبدال كامل لمدة 12 شهرًا من المصنع يبدأ من تاريخ الشحن.
• خدمة البريد السريع العالمية: شحن أولوية سريع حول العالم يتم التعامل معه عبر FedEx وUPS وDHL Express.
• مهلة الشحن: يتم شحن عناصر مخزون المصنع في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.

أسئلة متكررة حول الاختيار الهندسي

كيف يتم حساب إجمالي اختراق غلاف المسبار عند طلب مجموعة غلاف 21000؟

قم بقياس المسافة من السطح الخارجي لموصل تركيب الماكينة إلى وجه العمود المستهدف، مع مراعاة خلوص فجوة المسبار المطلوب. طابق هذا العمق الكلي مباشرةً مع رمز اللاحقة (على سبيل المثال، 105 يمثل 10.5 بوصة من الاختراق الداخلي).

هل يمكن تمديد كابل مسبار 3300 XL بطول 0.5 متر مباشرةً إلى خزانة مراقبة عن بُعد؟

لا، يجب توصيل كابل المسبار بطول 0.5 متر بكابل تمديد 3300 XL مطابق ومستشعر Proximitor 3300 XL. يجب أن يساوي الطول الكلي المشترك للمسبار بالإضافة إلى كابل التمديد 5.0 أمتار أو 9.0 أمتار بالضبط وفقًا لضبط Proximitor.

ما هي الفائدة الرئيسية لاختيار غلاف هيكل من الألومنيوم بدلاً من خيارات الفولاذ المقاوم للصدأ؟

يوفر هيكل الألومنيوم (21000) حماية هيكلية خفيفة الوزن وتبديدًا فائقًا للحرارة بتكلفة أقل، وهو مناسب لتركيبات API 670 القياسية. يوصى باستخدام أغلفة الفولاذ المقاوم للصدأ (24701) بشكل أساسي للبيئات البحرية شديدة التآكل.

كيف يقوم الفنيون بإعادة ضبط جهد فجوة المسبار دون تفكيك جسم الغلاف بالكامل؟

قم بفك غطاء القبة الخارجي، وقم بفك صامولة قفل الغلاف الداخلي، وقم بتدوير مجموعة الغلاف المثبت عكسيًا باستخدام أدوات يدوية دقيقة مع مراقبة جهد التيار المستمر الناتج من Proximitor حتى يتم الوصول إلى الجهد المستهدف (على سبيل المثال، -9.00 فولت تيار مستمر).

ما هو إجراء الصيانة الذي يجب اتباعه عند استبدال مسبار داخلي في منطقة خطرة؟

تأكد من عزل طاقة الدائرة لمستشعر Proximitor أو تحقق من أن المنطقة غير خطرة. قم بإزالة غطاء قبة الغلاف، وافصل موصل ClickLoc المحوري، وقم بفك صامولة تثبيت الغلاف، واسحب المسبار المثبت عكسيًا دون إزعاج أنابيب العملية الرئيسية.
