21000-16-10-15-256-03-02 مبيت مجس التقارب بنتلي نيفادا | مقاوم للانفجار

Manufacturer: Bently Nevada
Product No.: 21000-16-10-15-256-03-02
Condition： متوفر بالمخزون
Product Type: تجميع مبيت مسبار التقارب
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظام متقدم لحماية الآلات

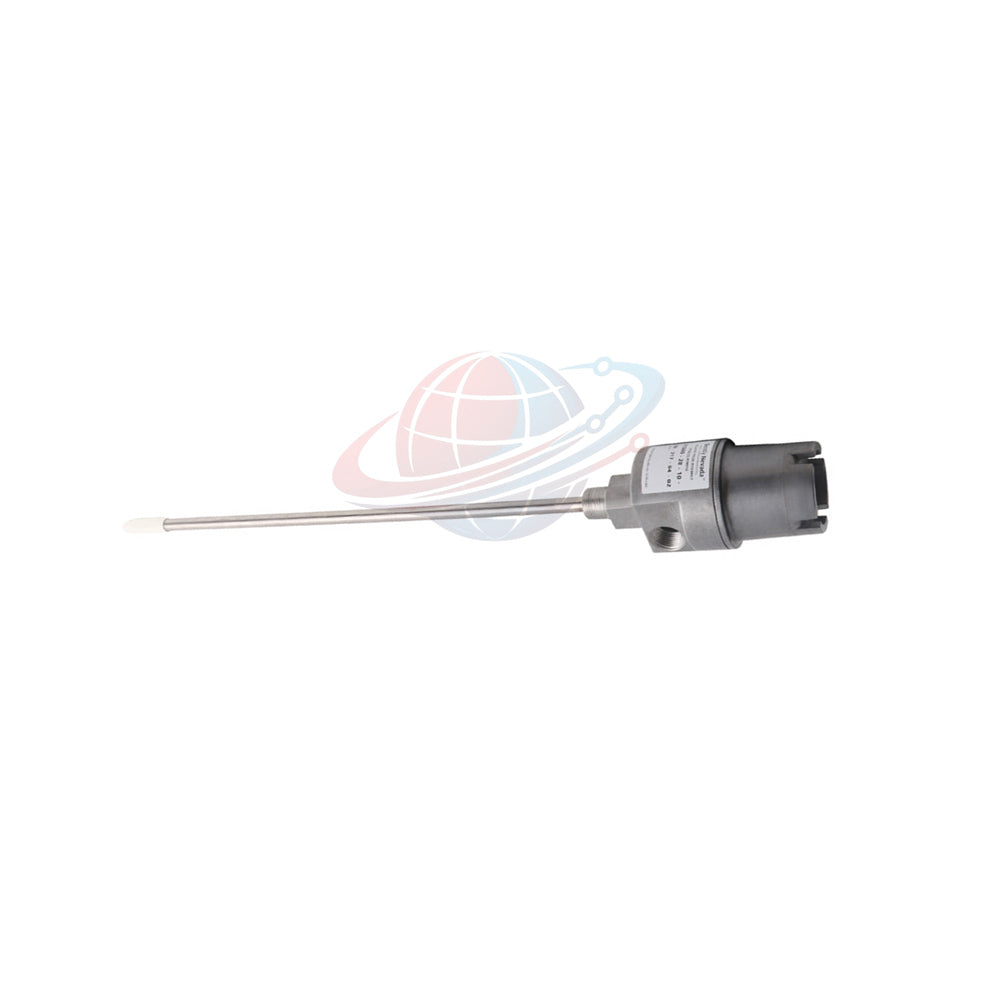

إن 21000-16-10-15-256-03-02 هو تجميع غلاف مجس قرب دقيق للآلات الصناعية الدوارة.

يدعم التجميع مراقبة الاهتزازات وموضع العمود الموثوقة في البيئات الخطرة.

تتوافق أغلفة سلسلة Bently Nevada 21000 مع معايير تركيب API 670 المتطلبة.

يحمي هيكل الغلاف أنظمة المجس من التلوث والإجهاد الميكانيكي.

يدعم شهادة مقاومة الانفجار النشر في المنشآت الصناعية الخطرة.

يحسن تكوين المجس 3300 XL 8 مم المدمج من اتساق القياس.

يوازن الغلاف المصنوع من الألومنيوم والغطاء المصنوع من الفولاذ المقاوم للصدأ بين المتانة وتقليل الوزن.

توزيع التكوين

رمز التكوين	التعريف الفني
21000	سلسلة تجميع غلاف مجس القرب
16	مجس 3300 XL 8 مم مع موصل
10	طول كابل المجس 1.0 متر
15	محول فاصل 1.5 بوصة (38 مم)
256	بعد اختراق المجس 25.6 بوصة
03	حزمة قابس ومخفض 3/4-14 NPT
02	قلاووظ تثبيت 3/4-14 NPT

مكونات تجميع الغلاف

غطاء قبة به هيكل إغلاق ملولب
منافذ توصيل قنوات ملولبة
تجميع غلاف مجس بطول اختياري
حلقات O-ring مانعة للتسرب من الدرجة الصناعية
مجس قرب مثبت عكسيًا
نظام إغلاق القلاووظ
حزمة تركيبات قنوات اختيارية
تجميع محول فاصل

المواصفات الميكانيكية والمادية

المعلمة	المواصفات
العلامة التجارية	Bently Nevada
رقم المنتج	21000-16-10-15-256-03-02
نوع المنتج	تجميع غلاف مجس القرب
نوع المجس	مجس 3300 XL 8 مم
طول كابل المجس	1.0 متر (39 بوصة)
اختراق المجس	25.6 بوصة
مادة الغلاف	جسم من الألومنيوم
مادة الغلاف الداخلي	فولاذ مقاوم للصدأ 304
قلاووظ التثبيت	3/4-14 NPT
الوزن	1.1 كجم نموذجي بدون تركيبات
نطاق الضبط	13 مم (±0.5 بوصة)

شهادات المناطق الخطرة

غلاف مقاوم للانفجار معتمد من CSA
تصنيف غلاف CSA من النوع 4
تصميم غلاف متوافق مع API 670
متوافق مع الجزء 15 من FCC
متوافق مع توجيه RoHS 2011/65/EU
مناسب للتطبيقات الآمنة جوهريًا

تصنيفات المواقع الخطرة

المنطقة	تفاصيل الاعتماد
أمريكا الشمالية	الفئة الأولى، القسم 1 و 2، المجموعات C و D
مناطق خطر الغبار	الفئة الثانية، القسم 1 و 2، المجموعات E و F و G
منطقة الخطر العامة	الفئة الثالثة
تصنيف درجة الحرارة	T5 عند -50 درجة مئوية إلى +40 درجة مئوية
تصنيف درجة الحرارة الممتد	T4 عند -50 درجة مئوية إلى +80 درجة مئوية

إرشادات التركيب الهندسي

قد تتطلب أطوال اختراق المجس بين 1.0 و 2.0 بوصة تجويفًا إضافيًا لغطاء الماكينة.

تتطلب تكوينات اختراق المجس الطويلة التي تزيد عن 300 مم دعمًا إضافيًا للغلاف.

يمنع الدعم الإضافي الرنين وعدم الاستقرار الناجم عن الاهتزاز.

يعمل الإغلاق المناسب للمجاري على تحسين أداء الحماية البيئية.

يعمل التوجيه المحمي على تحسين سلامة الإشارة في البيئات عالية الضوضاء.

تكامل المعدات الموصى به

التوربينات البخارية
ضواغط الغاز
مضخات الطرد المركزي
المحركات الصناعية
صناديق التروس
معدات معالجة الهيدروكربونات
أنظمة مراقبة API 670
أنظمة حماية الآلات الدوارة

سيناريوهات التطبيقات الصناعية

منشآت إنتاج النفط والغاز
مراقبة معدات التكرير الدوارة
محطات توليد الطاقة
خطوط معالجة البتروكيماويات
محطات ضغط خطوط الأنابيب
أنظمة الآلات البحرية الدوارة
المناطق الصناعية المصنفة خطرة

فوائد التشخيص والموثوقية

يعمل 21000-16-10-15-256-03-02 على تحسين استقرار وضع المجس في أنظمة مراقبة الاهتزازات.

يحمي الغلاف أسلاك المستشعر من التعرض البيئي القاسي.

يحسن البناء المقاوم للانفجار من الموثوقية التشغيلية في المواقع الخطرة.

يدعم تصميم الاختراق القابل للتعديل محاذاة المستشعر بدقة.

تحسن تكوينات غلاف المجس الطويلة من سهولة الوصول في أغلفة الآلات العميقة.

تقلل مكونات الإغلاق الصناعية من عدم استقرار الإشارة المرتبط بالتلوث.

مقارنة اختيار النموذج والتوصيات الفنية

النموذج	الاختلاف الرئيسي	التوصية الفنية
21000-28-05-00-096-03-02	اختراق أقصر وتكوين مجس مختلف	مناسب لأغلفة الآلات المدمجة ذات عمق التركيب المحدود
21000-16-10-15-070-03-02	طول اختراق أقصر 7.0 بوصة	موصى به لتقليل مخاطر الرنين وتبسيط الوصول للتركيب
21000-16-10-15-256-03-02	تكوين اختراق ممتد 25.6 بوصة	الأكثر ملاءمة لتطبيقات الأغلفة العميقة التي تتطلب قدرة وصول مجس طويلة

نظرة ثاقبة من Global PLC Spare HUB

يستهدف 21000-16-10-15-256-03-02 تطبيقات مراقبة المعدات الدوارة المعقدة.

يدعم هيكل الاختراق الطويل التركيبات داخل أغلفة الآلات العميقة.

يجب على المهندسين تقييم مخاطر الرنين عند اختيار الأكمام المسبار الممتدة.

يبسط الهيكل المتوافق مع API 670 عملية التكامل في أنظمة الآلات الحيوية.

يعمل الغلاف بفعالية في الصناعات المعالجة الخطرة ذات ظروف الاهتزاز الشديدة.

تدعم شهادته المقاومة للانفجار بيئات التكرير وتوليد الطاقة المتطلبة.

التعبئة والتغليف والدعم اللوجستي

تعبئة صناعية مختومة من المصنع
خدمة إرسال متوفرة خلال 24-48 ساعة
الشحن الدولي عبر FedEx مدعوم
خدمات لوجستية صناعية من UPS متوفرة
خدمة التوصيل السريع من DHL مدعومة
تعبئة حماية التصدير متضمنة

شروط الضمان

ضمان مصنع لمدة 12 شهرًا يدعم متطلبات الموثوقية التشغيلية الصناعية.

تظل المساعدة الفنية متاحة طوال فترة الضمان.

يسري الضمان في ظل ظروف التشغيل الصناعية القياسية.

الأسئلة الشائعة الهندسية الاحترافية

لماذا يتطلب الاختراق الممتد للمجس دعمًا للغطاء؟

قد تتعرض تجميعات المجسات الطويلة غير المدعومة للرنين في ظل ظروف اهتزاز الآلات.

ما هو عامل التركيب الذي يؤثر بشكل أكبر على استقرار القياس؟

تحسن المحاذاة الصحيحة للمجس والتثبيت الصلب للغلاف بشكل كبير من اتساق الإشارة.

كيف يجب على المهندسين الاختيار بين إصدارات الاختراق القصيرة والطويلة؟

تقييم عمق غلاف الآلة، وتخليص التركيب، وسعة الاهتزاز المتوقعة.

ما الفائدة التي يوفرها تكوين المجس ذو التثبيت العكسي؟

يحسن التكوين الحماية البيئية والدرع الميكانيكي داخل مناطق المعالجة القاسية.

ما هي المنشآت التي تستفيد أكثر من تجميع هذا الغلاف؟

تستفيد المصافي ومحطات الضغط ومحطات توليد الطاقة من متانتها في المناطق الخطرة.
