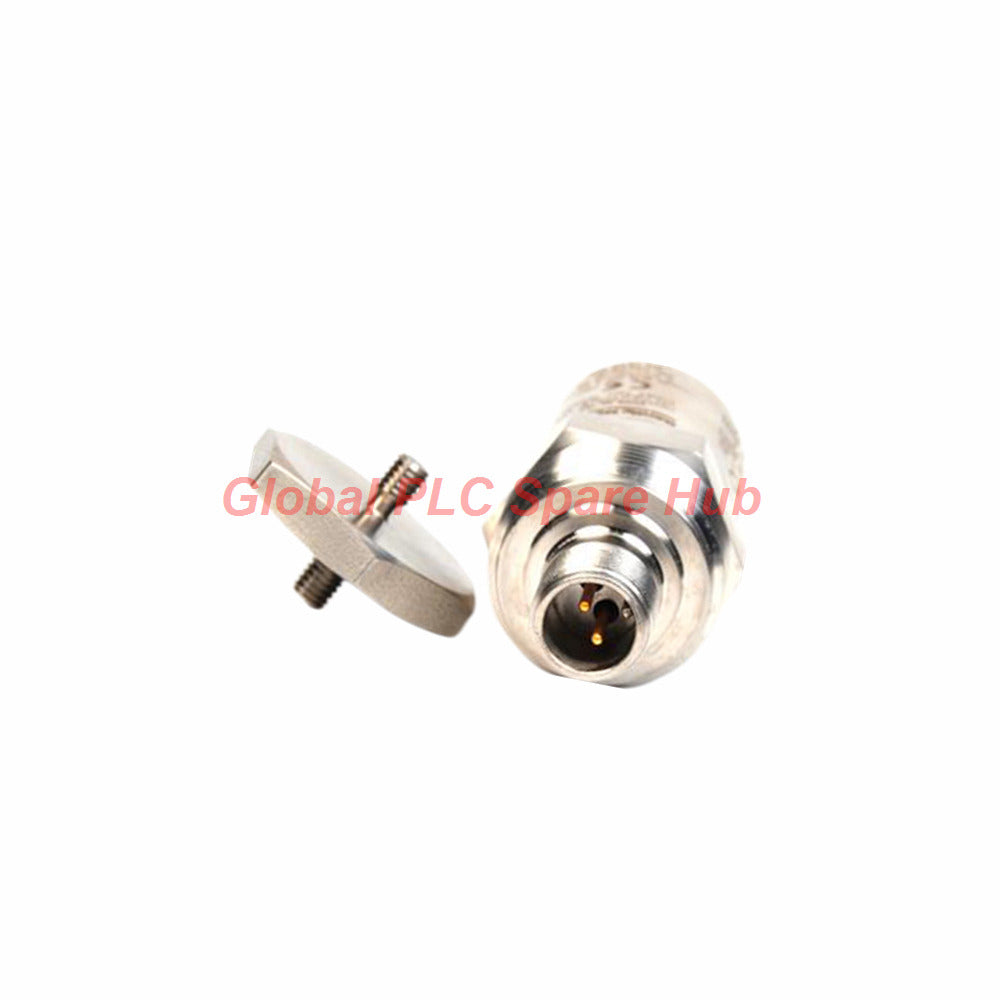

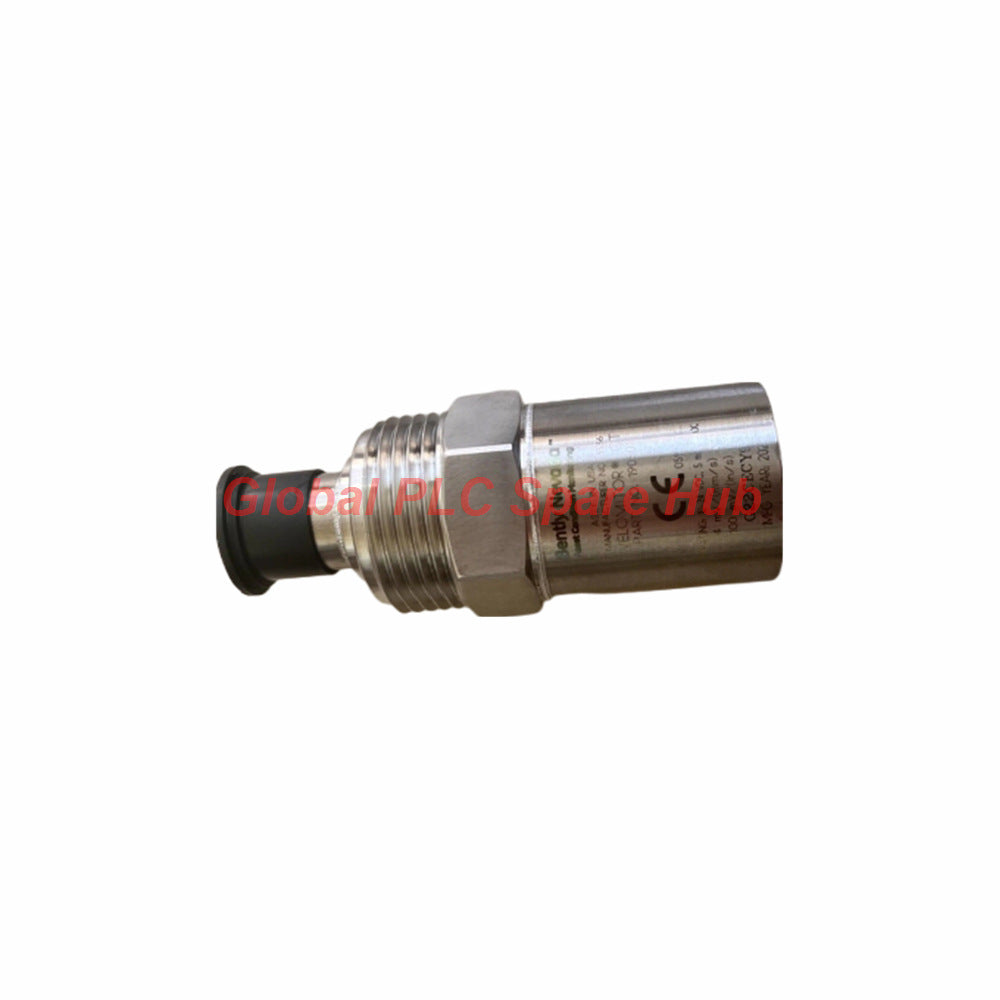

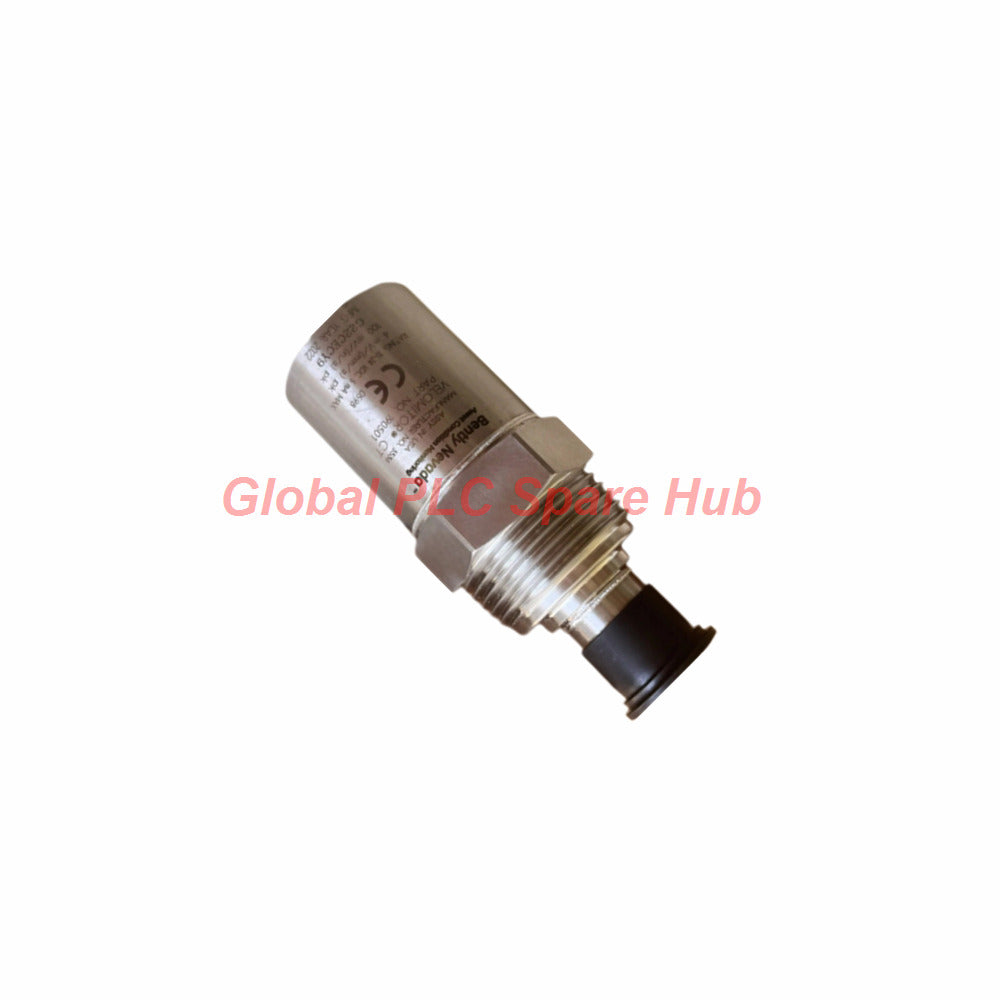

190501-07-00-01 190501 محوّل سرعة من نوع بنتلي نيفادا فيلوميتور سي تي

190501-07-00-01 190501 مستشعر صناعي لمحول السرعة Velomitor CT من Bently Nevada

تعمل الوحدة 190501-07-00-01، وهي جزء من سلسلة Velomitor CT الموثوقة 190501 التي صممتها شركة Bently Nevada، كمحول سرعة كهرضغطي للخدمة الشاقة. تم تصميمها لتحمل البيئات الصناعية القاسية، حيث تقوم بتحويل اهتزازات الغلاف الفيزيائية إلى إشارات كهربائية دقيقة لتسجيل حالة الآلات بشكل مستمر ومراقبة الصيانة التنبؤية.

تفاصيل تكوين الطلب

• عائلة النموذج الأساسي: 190501 محول سرعة Velomitor CT
• خيار التركيب (-07): مسمار لوحة بمقاس 3/8 بوصة 24 إلى 3/8 بوصة 24 من اللولبة
• خيار الاتصال (-00): واجهة MIL-C-5015 علوية التركيب ثنائية الدبوس من الفولاذ المقاوم للصدأ
• خيار موافقة الوكالة (-01): تصنيفات المنطقة الخطرة CSA و NRTL و ATEX/IECEx

المعلمات الكهربائية والأداء الديناميكي

• العلامة التجارية: Bently Nevada
• السلسلة: 190501 Velomitor CT
• الحساسية: 3.94 ملي فولت/مليمتر/ثانية (100 ملي فولت/بوصة/ثانية) ±5 بالمائة
• استجابة التردد: 3.0 هرتز إلى 900 هرتز (±1.0 ديسيبل)؛ نطاق موسع من 1.5 هرتز إلى 1.0 كيلو هرتز (±3.0 ديسيبل)
• خطية السعة: في حدود ±2 بالمائة حتى 63.5 ملم/ثانية الذروة (2.5 بوصة/ثانية الذروة)
• تردد الرنين المركب: 9 كيلو هرتز كحد أدنى (مثبت بمسمار)
• جهد الانحياز الناتج: 10.1 فولت تيار مستمر ± 1.0 فولت تيار مستمر (الدبوس A مرجعاً إلى الدبوس B)
• مقاومة الخرج الديناميكية: أقل من 400 أوم نموذجية
• أقصى طول للكابل: يصل إلى 305 أمتار (1000 قدم) دون تدهور الإشارة

التحمل البيئي والبصمة الميكانيكية

• النطاق الحراري التشغيلي: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
• حدود التخزين: -40 درجة مئوية إلى +100 درجة مئوية (-40 درجة فهرنهايت إلى +212 درجة فهرنهايت)
• مقاومة الصدمات: تصل إلى 5000 جرام ذروة كحد أقصى
• تحمل الرطوبة: 100 بالمائة تكثف، حد تشغيلي غير مغمور
• بناء الغلاف: غلاف متين من الفولاذ المقاوم للصدأ 316L مع واجهة موصل حاصلة على تصنيف IP
• الأبعاد الفيزيائية: ارتفاع 82 ملم (3.2 بوصة)، قطر القاعدة 33 ملم (1.3 بوصة)، الوزن أقل من 297 جرام (10.5 أوقية)

شهادات المناطق الخطرة والتوافق مع السلامة

• تصنيفات آمنة جوهرياً: Ex ia IIC T4 / AEx ia IIC T4 تغطي الفئة I، القسم 1، المجموعات A، B، C، D والفئة II / III وفقاً للرسم 167536
• خيارات غير قابلة للاشتعال: Ex nL IIC T4 و AEx nA T4 تغطي بيئات الفئة I، القسم 2

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

• التطبيقات الأساسية: مراقبة ضاغط التوازن المعاكس، تتبع اهتزاز مروحة برج التبريد، وتحليل علبة التروس الصناعية للخدمة الشاقة.
• الآلات المدعومة: المضخات الطاردة المركزية، المحركات الكهربائية، التوربينات الغازية، وعلب محامل الهياكل التي تتطلب ردود فعل موثوقة للسرعة.

قدرات التشخيص وسلامة الإشارة

• تلتقط التشوهات الهيكلية للسرعة واسعة الطيف، وتكتشف التراخي الميكانيكي في المراحل المبكرة، وعدم التوازن، وتآكل المحامل قبل حدوث فشل كارثي.
• الإلكترونيات الداخلية معزولة تمامًا عن غلاف الفولاذ المقاوم للصدأ 316L للقضاء على حلقات التأريض وتقليل تداخل الضوضاء الكهرومغناطيسية.

اللوجستيات والتعبئة وأحكام الضمان

• معيار التعبئة: تعبئة محكمة الإغلاق ومضادة للكهرباء الساكنة لضمان الحماية الكاملة ضد الملوثات البيئية أثناء النقل.
• الشحن العالمي: تنفيذ شحن سريع وموثوق في غضون 24 إلى 48 ساعة عبر شركات الشحن الممتازة بما في ذلك FedEx و UPS و DHL.
• شروط الضمان: مدعومة بضمان مصنع شامل لمدة 12 شهراً يغطي عيوب التصنيع والتشوهات التشغيلية.

الأسئلة المتداولة

السؤال: ما هو التكوين المحدد للولبة الذي يشير إليه لاحقة التثبيت 190501-07-00-01؟

الإجابة: تشير اللاحقة "-07" إلى مسمار لوحة يتميز بتسنن 3/8 بوصة 24 إلى 3/8 بوصة 24 مصمم للتثبيت الميكانيكي الآمن.

السؤال: كيف يؤثر تحديد أقصى طول للكابل على تصميمات التركيب عن بعد لهذا المحول؟

الإجابة: يتيح التصميم الداخلي منخفض المقاومة تشغيل الكابلات حتى 305 أمتار (1000 قدم) باستخدام أسلاك رقم الجزء المعتمد 02173006 دون التعرض لتدهور الإشارة.

السؤال: ما هي اعتبارات الشراء التي يجب على المهندسين تقييمها فيما يتعلق بخيارات المناطق الخطرة لسلسلة 190501؟

الإجابة: تحقق من تصنيف المنطقة المحدد لمصنعك وتأكد من أن ممارسات التركيب تتبع بدقة الرسم 167536 للتوافق الآمن جوهرياً أو غير القابل للاشتعال.

السؤال: لماذا يعتبر عزل الغلاف عن الإلكترونيات الداخلية أمراً حاسماً في أرضيات المصانع عالية الاهتزاز؟

الإجابة: يمنع عزل الدائرة الداخلية عن غلاف الفولاذ المقاوم للصدأ 316L حلقات التأريض الكهربائية، مما يقلل بشكل كبير من ضوضاء الخلفية وتنبيهات الكاذبة.

السؤال: ما هي الاحتياطات التي يجب على الفنيين اتخاذها أثناء التركيب الفيزيائي للحفاظ على دقة القياس؟

الإجابة: تأكد من أن سطح التركيب نظيف ومسطح ومشدوّد بدقة إلى 4.5 نيوتن متر (40 بوصة-رطل) لضمان بقاء تردد الرنين المركب فوق 9 كيلو هرتز.

نظرة عامة من Global PLC Spare HUB

غالباً ما يواجه مهندسو الميدان الذين يقومون بتركيب محولات السرعة في مناطق درجات الحرارة العالية أو الاهتزازات العالية ارتخاء الموصل بمرور الوقت. عند نشر Velomitor CT 190501-07-00-01، فإن تثبيت الموصل الفولاذي المقاوم للصدأ MIL-C-5015 العلوي مع تخفيف الضغط المناسب يمنع إجهاد الأطراف. يضمن الالتزام الصارم بعزم التثبيت المحدد 40 بوصة-رطل قابلية نقل عالية التردد، مما يسمح لأنظمة مراقبة الاهتزاز بالتقاط قياسات سرعة الهيكل الدقيقة دون تشويه.
