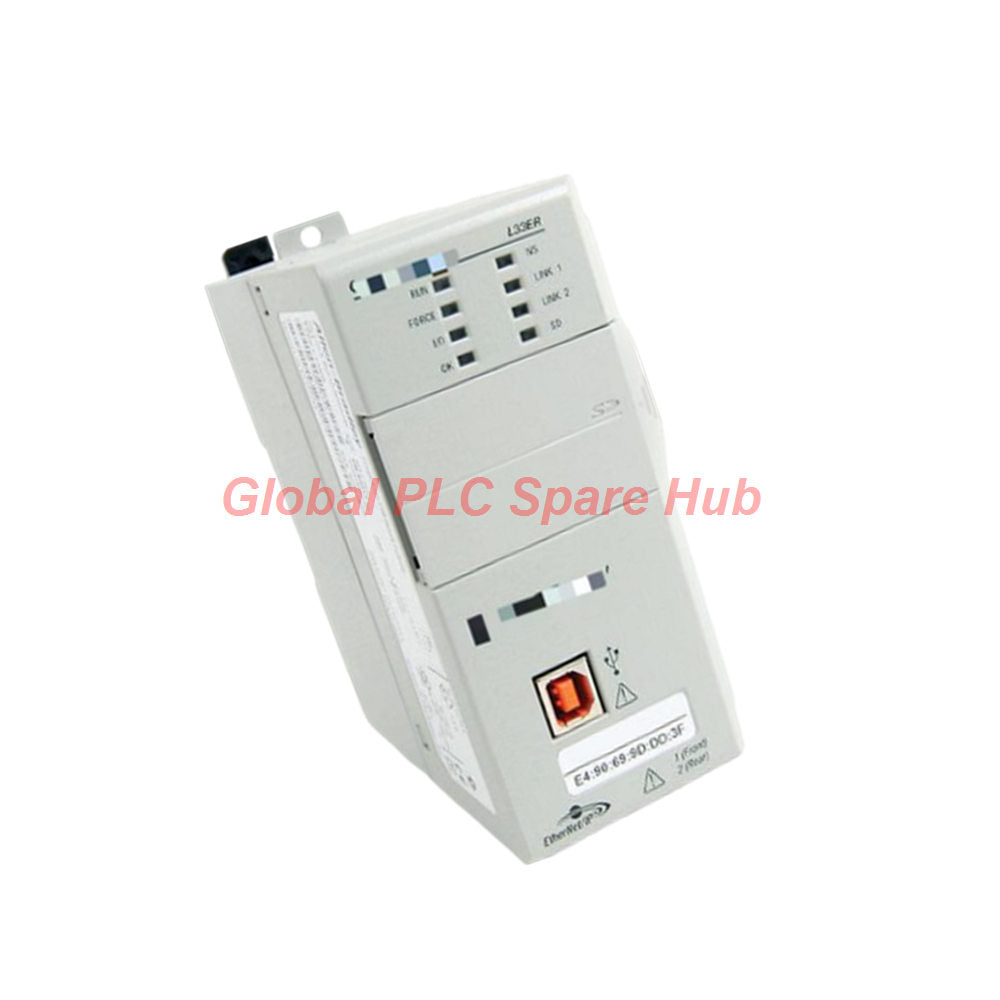

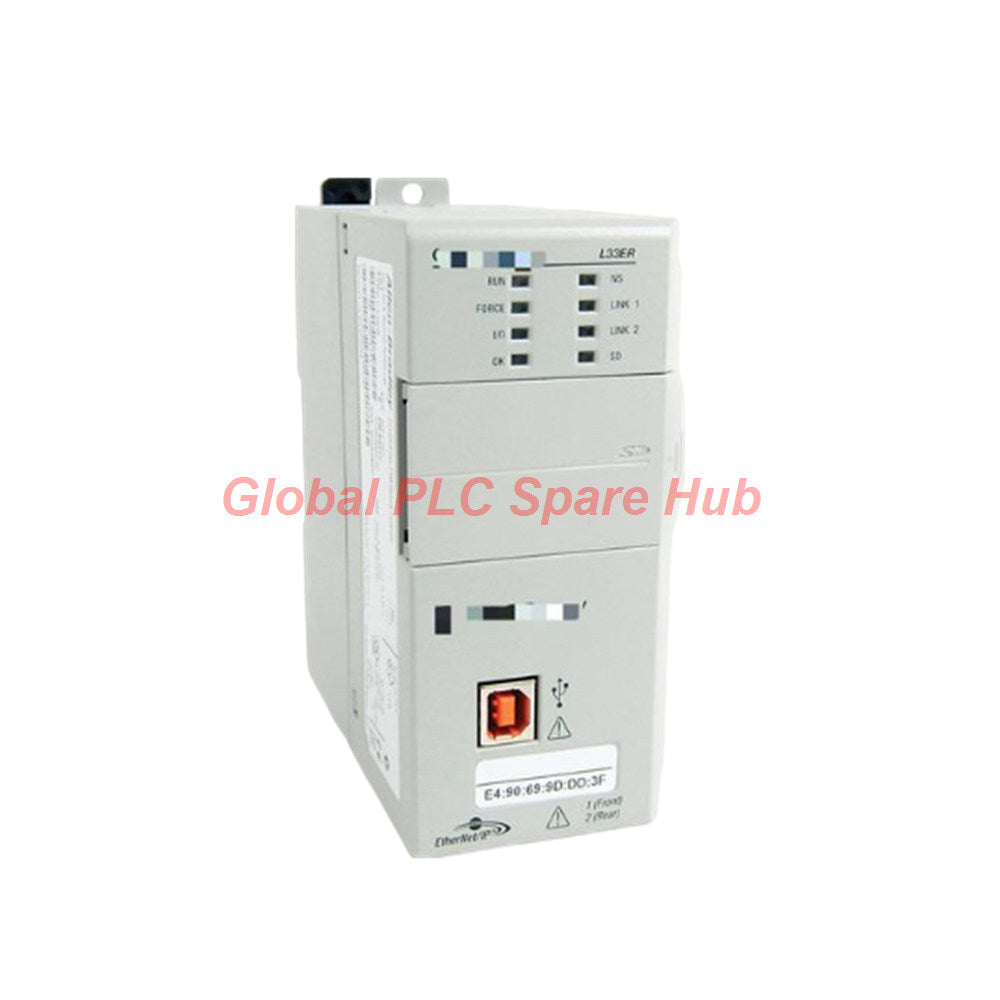

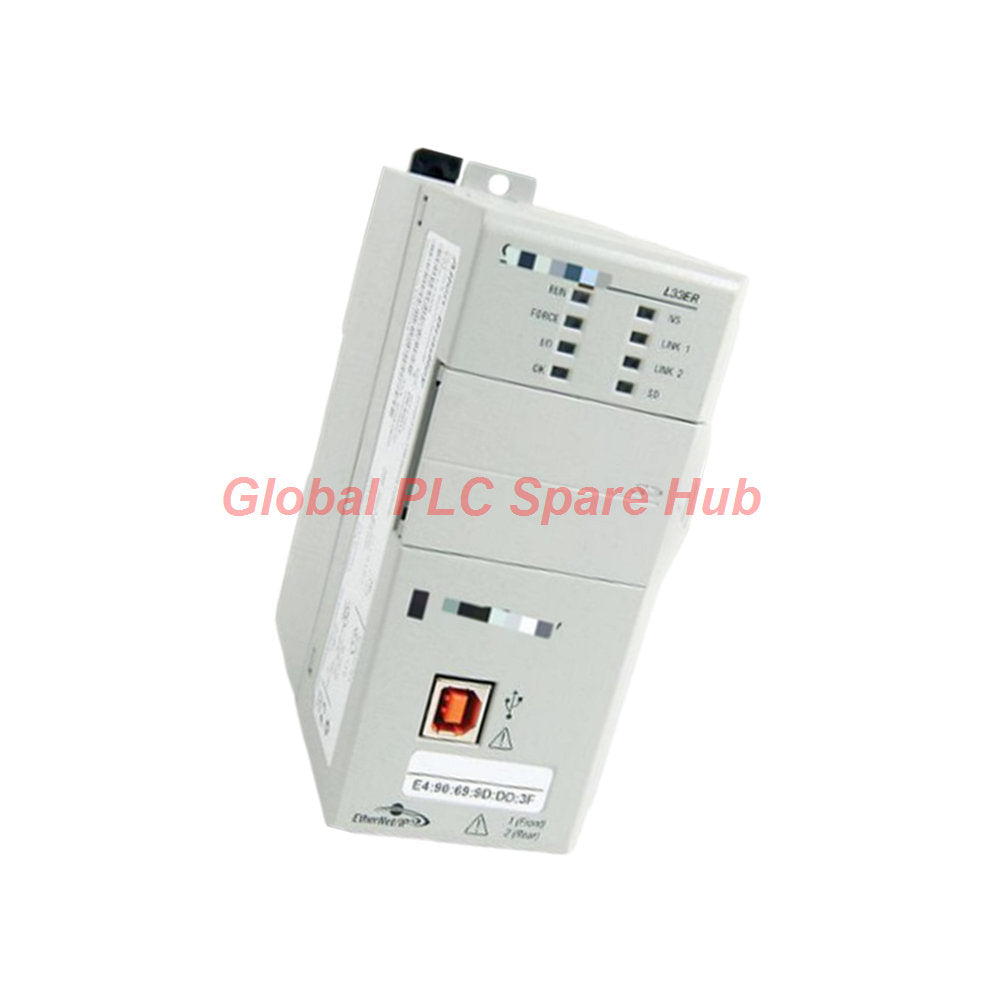

1769-L33ER معالج إيثرنت PAC من روكويل أوتومايشن 5370

هندسة المعمارية

يعمل جهاز التحكم 1769-L33ER كوحدة تحكم أتمتة قابلة للبرمجة (PAC) متقدمة ضمن خط إنتاج CompactLogix 5370 من Rockwell Automation. تم تصميم هذه الوحدة للتطبيقات الصناعية الصغيرة والمتوسطة، وتجمع بين 2 ميجابايت من ذاكرة المستخدم، وقدرات تبديل EtherNet/IP مدمجة ثنائية المنفذ، وتخزين طاقة قوي دون الحاجة إلى بطاريات مادية.

المعايير والمواصفات الفنية

إرشادات التثبيت والتركيب الفيزيائي

• ركب وحدة التحكم بإحكام على قضبان DIN القياسية أو مباشرة على لوحة تثبيت لوحة حاوية صناعية.
• تأكد من أن التركيبات المثبتة على اللوحة تستفيد من عتبة الصدمة التشغيلية البالغة 30 جرامًا، مقارنة بحد 20 جرامًا لإعدادات قضيب DIN.
• حافظ على تصنيف مسافة إمداد الطاقة الصارم ضمن أربع فتحات من الوحدات المتوافقة مثل 1769-PA2 أو 1769-PB4.
• استخدم كابلات Cat5 أو Cat6 القياسية المحمية مع موصلات RJ45 لوصلات منفذي إيثرنت المزدوجين التي تصل إلى 100 متر.

التشخيصات المدمجة ومراقبة صحة النظام

• يؤدي تخزين الطاقة الداخلي إلى إلغاء الحاجة إلى صيانة البطارية مع تأمين الذاكرة المتطايرة أثناء انقطاع التيار الكهربائي غير المتوقع.
• تقارن المفاتيح الإلكترونية معلمات المشروع المكونة مسبقًا بالأجهزة الفعلية لمنع أخطاء الوحدات غير المتطابقة.
• تتبع مؤقتات المراقبة المستمرة وسجلات حالة التشخيص صحة عقدة الاتصال عبر شبكات EtherNet/IP النشطة.

التوافق وقابلية التوسع للشبكة

• تعمل منافذ إيثرنت المزدوجة المدمجة كمفتاح مُدار، وتدعم طوبولوجيا حلقات مستوى الجهاز (DLR).
• تصل إلى 32 عقدة إيثرنت بما في ذلك واجهات الآلة البشرية وأنظمة SCADA ومحركات الأقراص عن بُعد.
• تتفاعل مع الشبكات القديمة من خلال وحدات التوسع الاختيارية مثل الماسح الضوئي DeviceNet 1769-SDN.

اللوجستيات وشروط الضمان

• مدعوم بـ ضمان موثوق لمدة 12 شهرًا يغطي السلامة الميكانيكية وعيوب التصنيع.
• الشحن الدولي السريع يتم التعامل معه عبر شركات الشحن العالمية الموثوقة بما في ذلك FedEx و UPS و DHL.
• معالجة الطلبات وإرسالها مضمونة في غضون 24-48 ساعة من التحقق.

المعدات المستهدفة وسيناريوهات التطبيق النموذجية

• آلات التعبئة والتغليف الآلية المنفصلة التي تتطلب حركة متعددة المحاور عالية السرعة وتكامل HMI محلي.
• زلاجات ترشيح المياه المعيارية التي تستخدم بنوك توسيع الإدخال/الإخراج المدمجة الموزعة عبر أرفف متعددة.
• أنظمة نقل المواد التي تتطلب اتصال إيثرنت مرن وبصمات لوحة مدمجة.

رؤى Global PLC Spare HUB والخبرة الميدانية

غالبًا ما يختار مهندسو أرض المصنع 1769-L33ER عند ترقية خلايا الماكينات المستقلة التي تتطلب تكاملاً سلسًا في بنى إيثرنت على مستوى المصنع دون تكلفة هيكل ControlLogix. تؤكد الخبرة الميدانية على التحقق من قيود مسافة إمداد الطاقة ذات الأربع فتحات؛ يؤدي تجاوز هذا النطاق إلى أجزاء لوحة خلفية غير مزودة بالطاقة وانقطاع الاتصال. بالإضافة إلى ذلك، يضمن الاحتفاظ ببطاقة SD سعة 1 جيجابايت المثبتة في المصنع استعادة سريعة للبرامج الثابتة واستعادة البرامج أثناء دورات الصيانة الروتينية.

الأسئلة المتداولة

س: ما هي قواعد الاختيار التي تحكم الاختيار بين تثبيت قضيب DIN وتثبيت اللوحة لوحدة التحكم هذه؟
ج: اختر تثبيت اللوحة عندما تتعرض الآلة لاهتزاز مستمر شديد أو صدمة فيزيائية، حيث يوفر ذلك قدرة تحمل للصدمات التشغيلية أعلى تبلغ 30 جرامًا مقارنة بـ 20 جرامًا على قضبان DIN.

س: هل يمكن لوحدة التحكم 1769-L33ER أن تعمل بدون بطاقة ذاكرة SD مدخلة؟
ج: نعم، تعمل وحدة التحكم على ذاكرة المستخدم الداخلية سعة 2 ميجابايت، ولكن يوصى بشدة ببطاقة SD سعة 1 جيجابايت المضمنة للنسخ الاحتياطي التلقائي للمشروع وتحديثات البرامج الثابتة السريعة.

س: كيف يفيد مفتاح إيثرنت المزدوج المدمج تصميمات شبكات مستوى الماكينة؟
ج: تسمح المنافذ المزدوجة بطوبولوجيا شبكة خطية أو حلقية دون الحاجة إلى مفاتيح صناعية خارجية، مما يقلل من مساحة الخزانة الكلية وتعقيد الأسلاك.

س: ما هي خطوات استكشاف الأخطاء وإصلاحها التي تنطبق إذا تسبب المفتاح الإلكتروني في عطل كبير لوحدة التحكم؟
ج: افحص أرقام كتالوج الوحدة الفعلية داخل الرف وحدث إعدادات تكوين مشروع Studio 5000 الخاص بك لتتطابق مع مراجعة الأجهزة بالضبط.

س: هل يلزم وجود بطارية خارجية للاحتفاظ بذاكرة برنامج المستخدم أثناء إيقاف التشغيل المطول؟
ج: لا، تستخدم وحدة التحكم نظام مكثف لتخزين الطاقة داخليًا ينقل محتويات الذاكرة بأمان إلى التخزين غير المتطاير دون الحاجة إلى بطاريات بديلة.
