وحدة الإدخال/الإخراج المدمجة 1769-IT6 ذات 6 قنوات تناظرية بجهد المللي فولت - روكويل ألن برادلي
Manufacturer: Allen-Bradley
Product No.: 1769-IT6
Condition： متوفر بالمخزون
Product Type: وحدة إدخال مزدوج حراري
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج

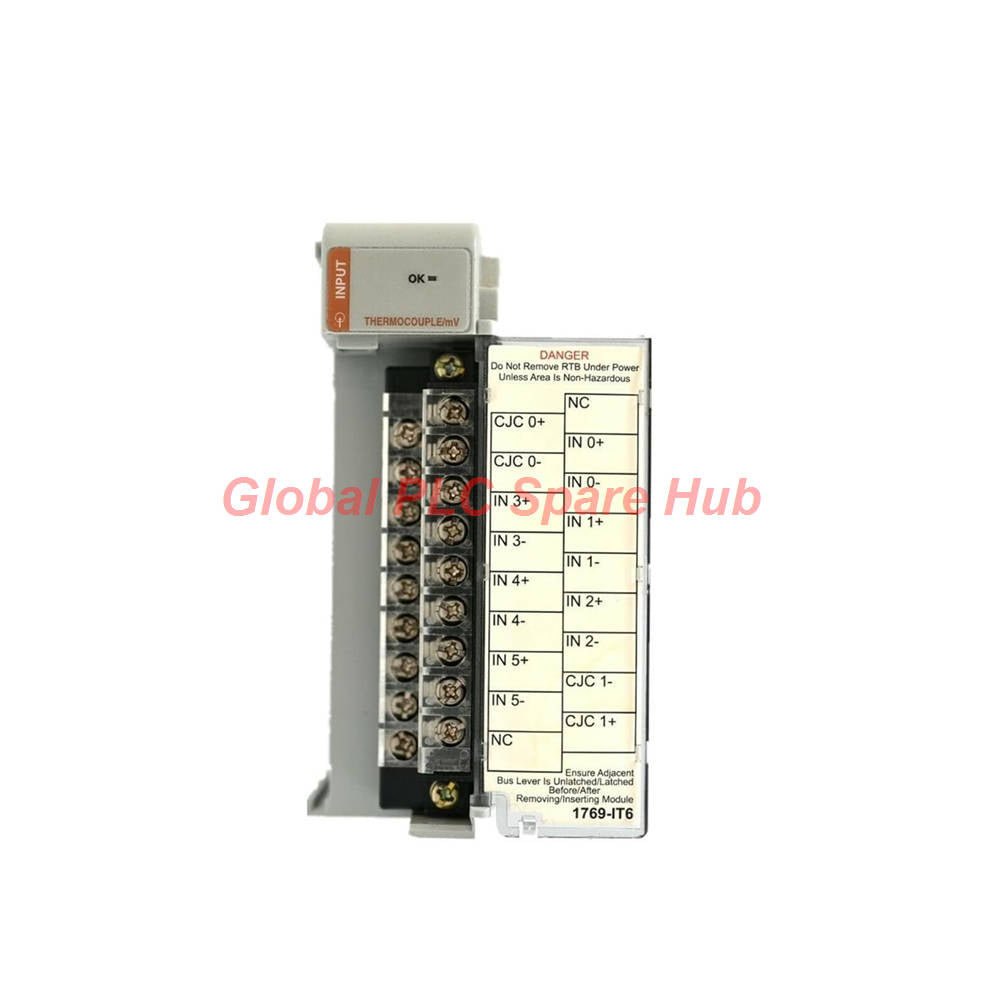

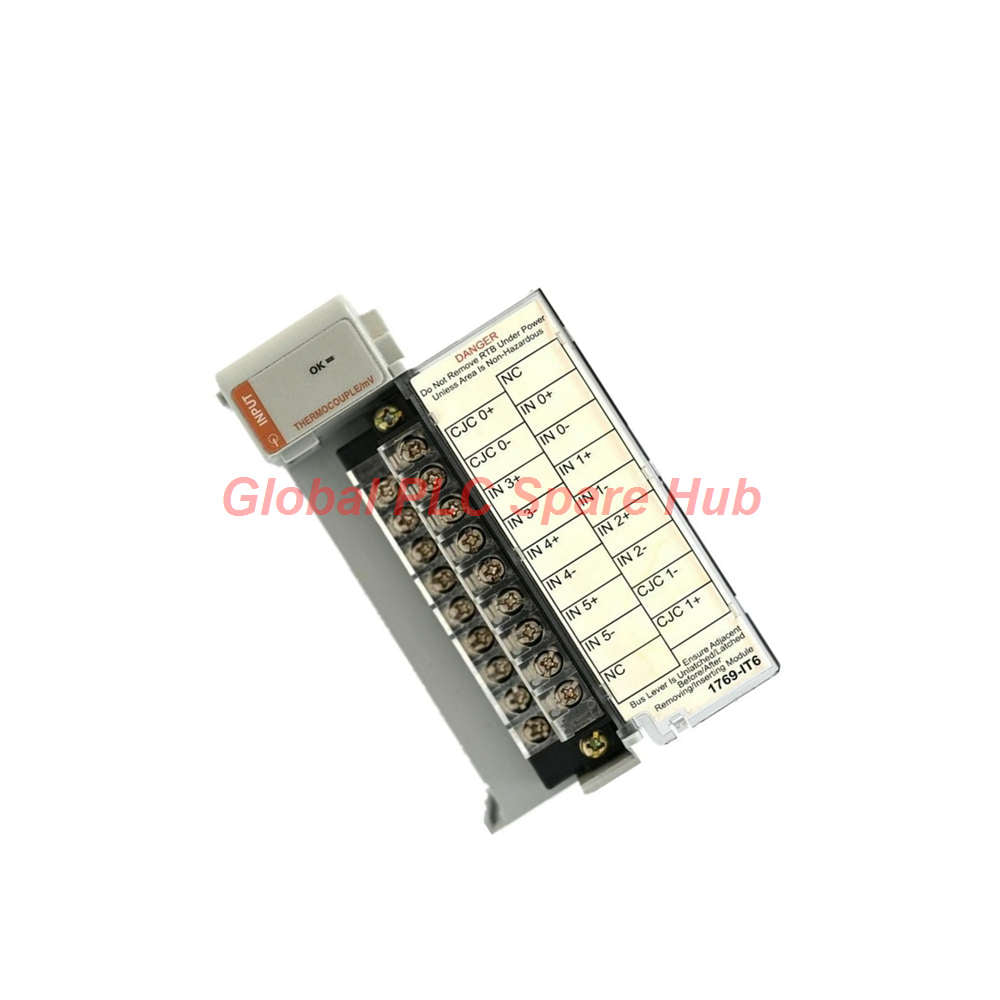

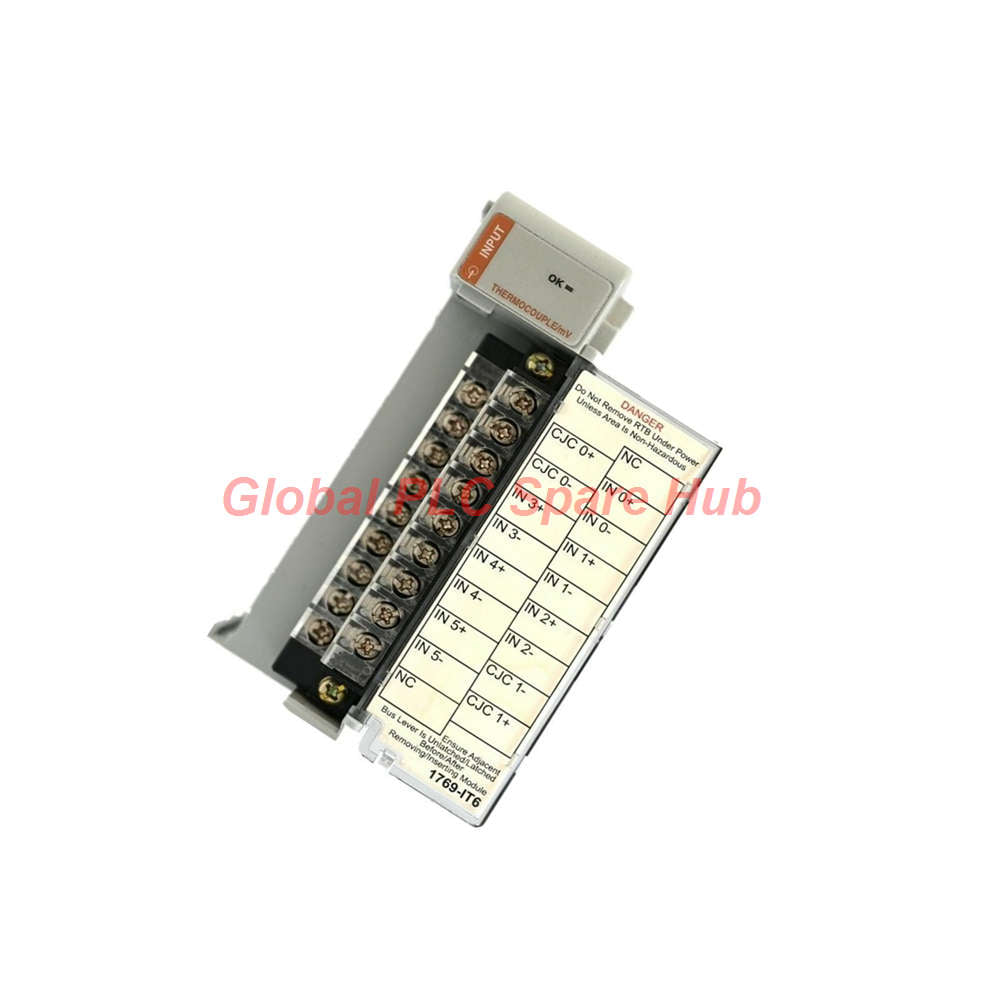

يعد 1769-IT6 وحدة إدخال من 6 قنوات لدرجة الحرارة (thermocouple) والمللي فولت، تم تصنيعها بواسطة Allen-Bradley لنظام CompactLogix. صممت هذه الوحدة للاستشعار الحراري عالي الدقة، وهي تقوم بتحويل الإشارات التناظرية من ما يصل إلى ستة مستشعرات حرارية أو مللي فولت مستقلة إلى إشارات رقمية.
مزودة بمحول دلتا-سيجما عالي الدقة ومستشعرين مدمجين لتعويض الوصلة الباردة (CJC)، يتعامل 1769-IT6 مع مراقبة العمليات الصناعية واسعة النطاق. يعالج المدخلات القياسية بالمللي فولت (±10 مللي فولت و ±50 مللي فولت) جنبًا إلى جنب مع تسعة أنواع شائعة من المزدوجات الحرارية (thermocouple)، ويخزن القيم المحولة مباشرة في مصفوفات ذاكرة المتحكم.
المواصفات الفنية
| رقم الطراز | 1769-IT6 |
| العلامة التجارية والشركة المصنعة | Allen-Bradley / Rockwell Automation |
| سلسلة المنتج | CompactLogix / منصة الإدخال/الإخراج المدمجة (Compact I/O Platform) |
| تصنيف الوحدة | وحدة إدخال من 6 قنوات للمزدوجات الحرارية / المللي فولت |
| المزدوجات الحرارية المدعومة | الأنواع J, K, T, E, R, N, S, B, C |
| نطاقات إدخال المللي فولت | ±10 مللي فولت تيار مستمر (المدى: -10 إلى +10 مللي فولت) | ±50 مللي فولت تيار مستمر (المدى: -50 إلى +50 مللي فولت) |
| دقة تعويض الوصلة الباردة (CJC) | دقة المستشعر: ±0.3 درجة مئوية (±0.54 درجة فهرنهايت) | دقة النظام: ±1.0 درجة مئوية (±1.8 درجة فهرنهايت) |
| نوع محول التناظرية إلى الرقمية (A/D Converter) | محول دلتا-سيجما |
| اللاخطية | ±0.03% من المقياس الكامل |
| استهلاك تيار اللوحة الخلفية | 100 مللي أمبير عند 5.1 فولت تيار مستمر | 40 مللي أمبير عند 24 فولت تيار مستمر (تعمل بالناقل) |
| الحد الأقصى لتبديد الحرارة | 1.5 واط |
| تقييمات رفض الضوضاء | CMRR: 115 ديسيبل | NMRR: 85 ديسيبل عند 50/60 هرتز |
| مرشحات الإدخال القابلة للتحديد | 10 هرتز، 50 هرتز، 60 هرتز، 250 هرتز، 500 هرتز، 1 كيلو هرتز |
| تصنيف مسافة مصدر الطاقة | 8 وحدات من وحدة مصدر الطاقة |
| قطع الغيار | كتلة طرفية: 1769-RTBN18 | ملصق الباب: 1769-RL2 (سلسلة B) |
| الوزن والحجم الفيزيائي | 0.61 رطل (276 جرام) | 118 × 87 × 35 مم (الارتفاع × العرض × العمق) |
قدرات التشخيص وميزات القناة
- الكشف عن أعطال المستشعر: يقوم بوضع علامات مستمرة على حالات القناة المفتوحة، والقصر، وتجاوز المدى، ودون المدى في علامات البرمجيات.
- المعايرة الذاتية التلقائية: ينفذ معايرة تلقائية عند التشغيل ويمكن برمجته لدورات معايرة دورية مدتها 5 دقائق.
- مؤشرات LED للحالة: تعرض مؤشرات تشخيص القناة الحالة النشطة وإنذارات قطع الأسلاك في الوقت الفعلي.
- خيارات تنسيق البيانات: اختيار مباشر للوحدات الهندسية، أو القياس لقيم PID، أو العد الصحيح الخام/النسبي.
سيناريوهات وتطبيقات الاستهداف
- المعالجة الحرارية الصناعية: يراقب مستشعرات النوع C أو النوع B عالية الحرارة في أفران تصلب المعادن (حتى 2315 درجة مئوية).
- البثق والقولبة بالحقن: يوفر تغذية راجعة دقيقة لدرجة الحرارة متعددة المناطق لحلقات التحكم في سخان البرميل.
- مقاييس الانفعال ومحولات المللي فولت: يتصل مباشرة بمستشعرات المجال منخفضة الجهد ±50 مللي فولت بدون مكيفات إشارة خارجية.
إرشادات التركيب والأسلاك
- تخليص لتخفيف الضوضاء: يجب تركيبه على بعد فتحتين على الأقل من وحدات طاقة التيار المتردد أو مشغلات المحركات عالية الضوضاء.
- تخليص التهوية: حافظ على مسافة لا تقل عن 2 بوصة (50 مم) على جميع جوانب اللوحة لتوزيع الحرارة.
- اختيار الأسلاك المحمية: قم بتوجيه أسلاك المزدوجات الحرارية منخفضة الجهد باستخدام كابل Belden 8761 المجدول المحمي.
- حدود طاقة الناقل: ضع الوحدة ضمن 8 فتحات من مصدر الطاقة الرئيسي 1769 لتجنب انخفاض جهد اللوحة الخلفية.
التعبئة والتغليف، والخدمات اللوجستية، وشروط الضمان
- المهلة الزمنية للشحن: يتم الشحن في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.
- شركات الشحن السريع العالمية: توصيل سريع عبر DHL Express، FedEx، وUPS.
- التعبئة القياسية: مغلفة بمواد واقية مضادة للكهرباء الساكنة وعلب شحن خارجية مقواة.
- تغطية لمدة 12 شهرًا: محمية بضمان استبدال كامل لمدة 12 شهرًا ضد عيوب الأجهزة.
دليل المشتري الهندسي
- تأكيد اختيار المحول: تأكد من التوافق مع محول شبكة 1769-ADN (DeviceNet) أو 1769-AENTR (EtherNet/IP).
- التحقق من سلك مستشعر الرصاص: طابق سبائك سلك تمديد المزدوجة الحرارية مع نوع المستشعر المحدد (J, K, T, إلخ) لمنع انحراف قياس الوصلة الباردة.
- فحص ميزانية الطاقة: قم بتضمين سحب اللوحة الخلفية 100 مللي أمبير عند 5 فولت تيار مستمر عند تحديد حجم مصادر طاقة النظام.
الأسئلة المتكررة (FAQ)
س: ما الذي يسبب إشارة عطل الدائرة المفتوحة في قناة المزدوجة الحرارية؟
ج: تحدث أعطال الدائرة المفتوحة عندما ينكسر سلك المستشعر، أو ترتخي براغي الطرف، أو يحترق مفصل المزدوجة الحرارية تحت حرارة شديدة.
س: كيف يؤثر اختيار ترددات مرشح مختلفة على معدلات تحديث القناة؟
ج: توفر إعدادات المرشح المنخفضة (مثل 10 هرتز) أقصى رفض للضوضاء ولكنها تزيد من أوقات مسح القناة، بينما توفر الإعدادات الأعلى (1 كيلو هرتز) أوقات استجابة أسرع مع ترشيح أقل.
س: هل يمكنني مزج أنواع المزدوجات الحرارية ومدخلات المللي فولت على نفس البطاقة؟
ج: نعم، يمكن تهيئة كل قناة من القنوات الست بشكل فردي في Studio 5000 لنوع مستشعر مميز أو نطاق مللي فولت.
س: لماذا يتطلب تركيب مستشعر CJC بشكل صحيح على الكتلة الطرفية؟
ج: تقوم مستشعرات CJC بقياس درجة حرارة الطرف المحيطة لتعويض الفولتية الطفيلية المتولدة حيث تلتقي أسلاك المزدوجة الحرارية بأطراف النحاس.
س: ما هو مقياس السلك الموصى به لتوصيل إشارات المستوى المنخفض بالكتلة الطرفية القابلة للإزالة؟
ج: استخدم سلكًا نحاسيًا صلبًا أو مجدولًا يتراوح قياسه بين 22 و 14 AWG، ومصنفًا لعزل لا يقل عن 90 درجة مئوية.
رؤية Global PLC Spare HUB
خلال عملية تحديث نظام في خط بثق البلاستيك، أبلغ كهربائي المصنع عن قيم درجة حرارة غير مستقرة ومتذبذبة على ثلاث قنوات لوحدة 1769-IT6. كان النظام يولد إنذارات كاذبة متكررة لتجاوز المدى على مستشعرات النوع K.
قام مهندسونا الميدانيون بفحص تصميم الخزانة ووجدوا أن سلك المزدوجة الحرارية غير المحمي كان مجمعًا في نفس مجرى الأسلاك مع أسلاك محركات VFD بجهد 480 فولت. بالإضافة إلى ذلك، تم تركيب بطاقة 1769-IT6 مباشرة بجوار وحدة تزويد طاقة تيار متردد صاخبة. بعد أن قمنا بنقل الوحدة فتحتين بعيدًا عن مصدر الطاقة، وأعدنا توجيه الأسلاك باستخدام كابل Belden 8761 المحمي، وقمنا بتمكين مرشح الشق 60 هرتز في RSLogix 5000، استقرت قراءات درجة الحرارة بدقة ±0.2 درجة مئوية. احرص دائمًا على عزل كابلات مستشعرات المللي فولت المنخفضة عن مسارات التيار المتردد عالية الجهد!
Tags
س: هل هذه الأجزاء أصلية وجديدة 100%؟
ج: نعم. نضمن أن كل مكون هو أصلي 100%، وجديد تمامًا، ومغلف من المصنع. كما نقدم ضمانًا شاملاً لمدة 12 شهرًا لراحتك.
س: ما مدى سرعة الشحن إلى بلدي؟
ج: بالنسبة للعناصر المتوفرة في المخزون، نقدم إرسالاً في نفس اليوم. وعادةً ما يتم التسليم عبر الشحن السريع الدولي (DHL/FedEx/UPS) في غضون 3-5 أيام عمل في جميع أنحاء العالم.
س: هل يمكنني الحصول على عرض أسعار رسمي يشمل تكاليف الشحن؟
ج: بالتأكيد. فريق المبيعات لدينا مستعد لتقديم فاتورة مبدئية (PI) مفصلة تتضمن أسعار الشحن الأكثر تنافسية لموقعك.
س: هل تقدمون خصومات للطلبات الكبيرة؟
ج: نقدم أسعارًا تعتمد على الحجم للمشاريع الكبيرة أو طلبات العناصر المتعددة. يرجى الاتصال بنا للحصول على ضمان أفضل الأسعار لدينا.
ضمان شامل لمدة 12 شهرًا
كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.
- التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
- التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.
سياسة الإرجاع والاستبدال
نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.
- الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
- عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
- معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.
هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
