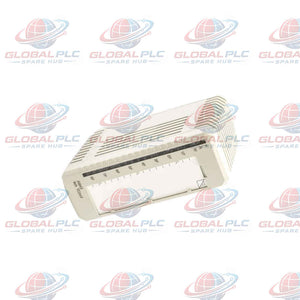

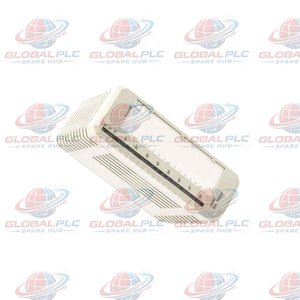

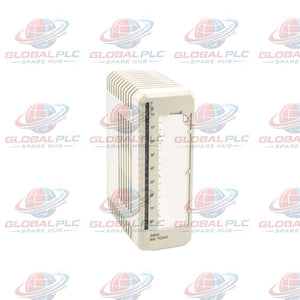

AI843 3BSE028925R1 وحدة إدخال الحرارية التناظرية S800 من ABB

Manufacturer: ABB
Product No.: AI843
Condition： متوفر بالمخزون
Product Type: وحدة إدخال مزدوج حراري
Product Origin: SE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على وحدة إدخال المزدوجات الحرارية/mV طراز AI843 من ABB S800

وحدة ABB AI843 (رقم المنتج 3BSE028925R1) هي وحدة إدخال تناظري تفاضلي ذات 8 قنوات مصممة للقياس الدقيق لدرجات الحرارة وجهد المللي فولت المنخفض ضمن سلسلة S800 I/O. تتعامل مع مدخلات الجهد الخطي التي تتراوح من -30 ملي فولت إلى +75 ملي فولت بالإضافة إلى التكامل المباشر لأنواع المزدوجات الحرارية B و C و E و J و K و L و N و R و S و T و U. ومزودة بمحول A/D عالي الدقة 16 بت، توفر وحدة AI843 أقصى دقة قياس بنسبة 0.1% عبر حلقات المعالجة الحرجة.

للحصول على تعويض دقيق للوصلة الباردة للمزدوج الحراري (CJC)، تتميز وحدة AI843 بقناة مرجعية مخصصة من نوع Pt100 RTD رباعية الأسلاك. يمكن إجراء مراقبة درجة حرارة CJC محليًا على الكتلة الطرفية لوحدة MTU، أو وضعها في نقطة اتصال بعيدة، أو تثبيتها عبر معلمات البرامج. تدعم الوحدة كلاً من طوبولوجيات Modulebus الفردية والمتكررة، مما يوفر معالجة قوية للإشارات للبيئات الصناعية الصعبة.

المواصفات الفنية

العلامة التجارية والشركة المصنعة	ABB
رقم الموديل	AI843 (رقم القطعة: 3BSE028925R1)
عائلة المنتجات	نظام S800 I/O
نوع الوحدة	وحدة إدخال تناظرية تفاضلية للمزدوجات الحرارية / المللي فولت
عدد قنوات الإدخال	8 قنوات تفاضلية + 1 قناة مخصصة من نوع Pt100 CJC رباعية الأسلاك
نطاقات الإشارة	-30 ملي فولت إلى +75 ملي فولت خطي؛ أنواع TC B و C و E و J و K و L و N و R و S و T و U
دقة التحويل	محول A/D 16 بت
تكرارية النظام	تدعم بنية Modulebus الفردية والمتكررة
خطأ القياس	بحد أقصى 0.1% من المدى الكامل؛ انحراف درجة الحرارة: نموذجي 10 جزء في المليون/درجة مئوية (حد أقصى 25 جزء في المليون/درجة مئوية)
مقاومة الإدخال	> 1 ميغا أوم؛ زمن ارتفاع الفلتر (0-90%): 1.1 كيلو هرتز
زمن دورة التحديث	320 + 80 * (القنوات النشطة) مللي ثانية عند 50 هرتز؛ 267 + 67 * (القنوات النشطة) مللي ثانية عند 60 هرتز
رفض الضوضاء	CMRR: 100 ديسيبل (50/60 هرتز)؛ NMRR: > 40 ديسيبل (50/60 هرتز)
حدود الأسلاك الميدانية	أقصى طول للكابل 600 متر أو أقصى مقاومة للحلقة 500 أوم
تيار سحب Modulebus	60 مللي أمبير عند +5 فولت تيار مستمر؛ 50 مللي أمبير عند +24 فولت تيار مستمر (تبديد الطاقة: 1.5 وات)
تشخيص الحالة	مصابيح LED الأمامية: F (خطأ)، R (تشغيل)، W (تحذير)؛ كشف انقطاع السلك (الدائرة المفتوحة)
شهادات المناطق الخطرة	cULus الفئة 1 القسم 2، الفئة 1 المنطقة 2، ATEX المنطقة 2؛ متوافق مع CE
الحماية البيئية	IP20؛ طلاء مطابق ISA-S71.04 G3 لبيئات الغاز القاسية

وحدات الإنهاء المتوافقة (MTUs)

TU818 / TU818V1 (وحدة MTU مدمجة، 50 فولت)
TU830 / TU830V1 (وحدة MTU ممتدة، 50 فولت، أطراف لولبية)
TU833 / TU833V1 (وحدة MTU ممتدة، 50 فولت، أطراف زنبركية)
TU842 / TU842V1 (وحدة MTU متكررة، Modulebus)
TU843 / TU843V1 (وحدة MTU متكررة، ممتدة)

المعدات المستهدفة وسيناريوهات التطبيق

توربينات الغاز الصناعية والمراجل: تحديد درجة حرارة غاز العادم متعدد النقاط باستخدام المزدوجات الحرارية من النوع K أو النوع S.
أوعية المفاعلات الكيميائية: مراقبة التفاعلات الحرارية الأساسية عبر شبكات استشعار mV/TC التفاضلية عالية الدقة.
أفران المعالجة الحرارية للمعادن: تنظيم مناطق درجة الحرارة العالية باستخدام المزدوجات الحرارية من النوع R أو S أو B في بيئات ISA G3 المسببة للتآكل.
أفران صهر الزجاج والسيراميك: تتبع التدرج الحراري الدقيق عبر سيور النقل المستمرة.
أعمدة التقطير البتروكيماوية: مراقبة درجة حرارة الصينية الموزعة الموصولة عبر مجموعات S800 I/O المتكررة.

قدرات التشخيص وعزل الإشارة

يكتشف حالات الأسلاك الميدانية المفتوحة لكل قناة ويطلق إشارات خطأ القناة في System 800xA / Compact Product Suite.
يراقب حدود الوصلة الباردة Pt100 المخصصة (-40 درجة مئوية إلى +100 درجة مئوية)، ويبلغ عن خطأ قناة CJ إذا تجاوز انحراف المرجع معلمات الأمان.
يوفر عزلًا جماعيًا عن الأرض مع تصنيف اختبار عازل 500 فولت تيار متردد، مما يمنع تحولات الجهد الأرضي الناتجة عن المجال.
يعرض الحالة المحلية عبر مصابيح LED الأمامية لتتبع الأخطاء البصري الفوري أثناء صيانة الموقع.

رؤية Global PLC Spare HUB

في أدوات عمليات الحرارة، تُعد أخطاء تعويض الوصلة الباردة السبب الرئيسي للانحراف على مستوى النظام. تعالج وحدة ABB AI843 هذه المشكلة باستخدام حلقة مرجعية مخصصة من نوع Pt100 RTD رباعية الأسلاك على وحدة الإنهاء. عند تشغيل وحدة AI843، تأكد من أن عزم ربط براغي طرف MTU يتطابق مع حدود الشركة المصنعة. تسبب الوصلات غير المحكمة على أطراف مرجع Pt100 إزاحة مقاومة غير مرغوب فيها، مما يؤثر على حساب الوصلة الباردة عبر جميع القنوات التفاضلية الثماني.

أثناء حالة دعم ميدانية في وحدة تكسير مصفاة، واجه عميل تحذيرات خطأ قناة متقطعة في وحدة AI843 الخاصة به. كشف التحقيق الميداني عن سلك تمديد مزدوج حراري غير محمي موجه بالتوازي مع كابلات إمداد محرك 480 فولت على مسافة 200 متر. غمر التداخل الكهرومغناطيسي فلتر رفض الوضع المشترك. أدى تغليف الأسلاك الميدانية في قناة فولاذية مؤرضة وتعيين معدل دورة تحديث Modulebus ليتناسب مع تردد الخط (ترشيح 50 هرتز / 60 هرتز) إلى إزالة تشوه الإشارة، مما أدى إلى إنشاء قياس عن بعد لدرجة الحرارة مستقر بدقة 16 بت.

دليل الاختيار

التحقق من واجهة المستشعر: اختر AI843 لمدخلات mV المنخفضة أو المزدوجات الحرارية (الأنواع B و C و E و J و K و L و N و R و S و T و U). بالنسبة لأجهزة الإرسال القياسية 2 سلك 4-20 مللي أمبير، اختر AI810 أو AI835 بدلاً من ذلك.
اختيار MTU المطابقة: استخدم TU830V1 للتركيبات ذات الوحدة الواحدة التي تتطلب أطراف لولبية، أو TU842/TU843 لبنى Modulebus المتكررة للوحة الخلفية.
تخطيط المساحة الميكانيكية: عند التركيب عموديًا في حاويات MTU المدمجة، تأكد من أن حدود تبريد الخزانة تضع أقصى درجة حرارة تشغيل محيطة عند 40 درجة مئوية (104 درجة فهرنهايت) بدلاً من التصنيف الأفقي القياسي البالغ 55 درجة مئوية.

شروط التعبئة والشحن والضمان

محتويات العبوة: يتم شحنها كوحدة ABB AI843 مختومة من المصنع (رقم المنتج 3BSE028925R1) مع دبابيس مفاتيح ميكانيكية مضبوطة على رمز BA.
تغطية الضمان: تتضمن ضمان استبدال شامل لمدة 12 شهرًا مدعومًا من المصنع اعتبارًا من تاريخ الإرسال.
إرسال الطلب: يتم الشحن في غضون 24 إلى 48 ساعة بعد التحقق من الطلب من مركز المخزون لدينا.
شبكة اللوجستيات: النقل الجوي ذو الأولوية في جميع أنحاء العالم عبر FedEx و UPS و DHL Express.

الأسئلة الشائعة

س: هل يمكن تكوين القنوات الفردية في AI843 لأنواع مختلفة من المزدوجات الحرارية في وقت واحد؟

ج: نعم. معلمات القناة في AI843 قابلة للتكوين بشكل مستقل في البرنامج. يمكنك تعيين منحنى من النوع K للقناة 1 أثناء تشغيل نطاق خطي من -30 إلى +75 mV في القناة 2.

س: ماذا يحدث لإخراج درجة حرارة AI843 إذا فشل مستشعر Pt100 RTD الخاص بـ CJC أو انقطع؟

ج: تشير الوحدة إلى خطأ في القناة 8 CJ عندما تنخفض درجات الحرارة المرجعية إلى أقل من -40 درجة مئوية أو تتجاوز +100 درجة مئوية. اعتمادًا على إعدادات منطق التحكم، يعود النظام إلى معلمة درجة حرارة وصلة ثابتة يحددها المستخدم.

س: هل يمكن استبدال وحدة AI843 على الساخن أثناء تشغيل اللوحة الخلفية PLC النشطة؟

ج: نعم. تدعم AI843 الإدخال والإزالة المباشرة (HCIR) عند تثبيتها على وحدات S800 MTU المتكررة المتوافقة (مثل TU842 أو TU843) دون مقاطعة اتصال Modulebus المجاور.

س: كيف يؤثر قيد أقصى طول للكابل على تركيبات TC عن بعد؟

ج: يجب أن تظل مقاومة حلقة كابل المجال الكلية أقل من 500 أوم على مسافة قصوى تبلغ 600 متر. يؤدي تجاوز 500 أوم من المقاومة الكلية إلى تقليل دقة محول A/D ويزيد من الحساسية للضوضاء في الوضع المشترك.

س: كيف أقوم بتكوين المفتاح الميكانيكي لوحدة AI843 على وحدة طرف MTU المطابقة؟

ج: ضع عجلة رمز المفتاح الميكانيكي على MTU في الموضع BA قبل إدخال وحدة AI843. يمنع ذلك الإدخال العرضي لأنواع وحدات الجهد غير الصحيحة في الفتحة.
