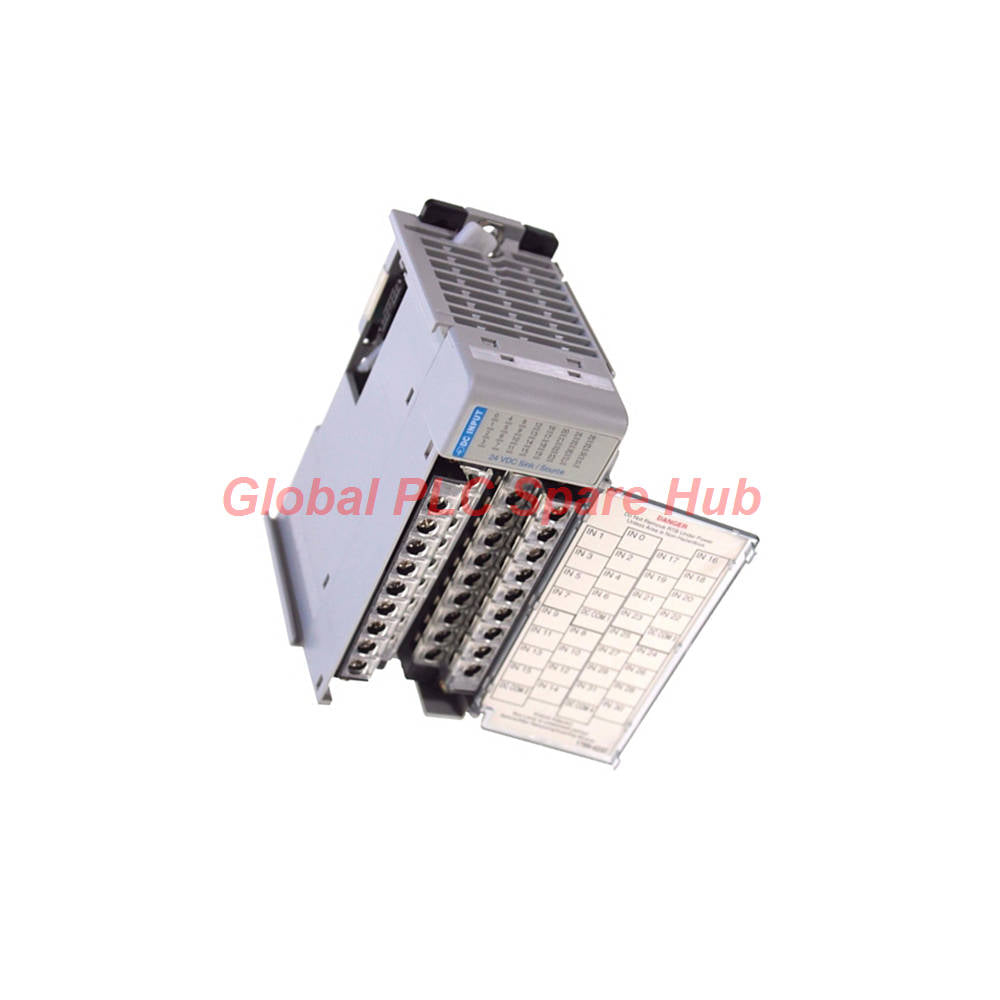

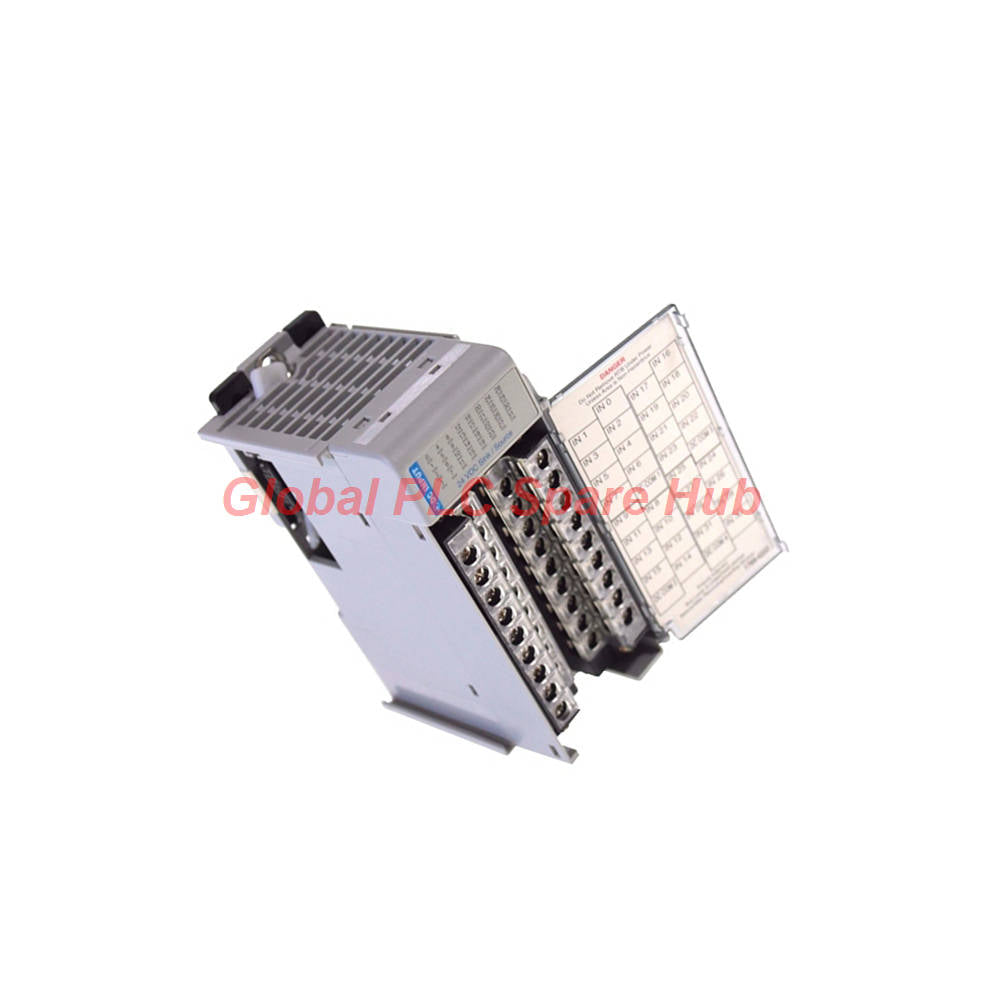

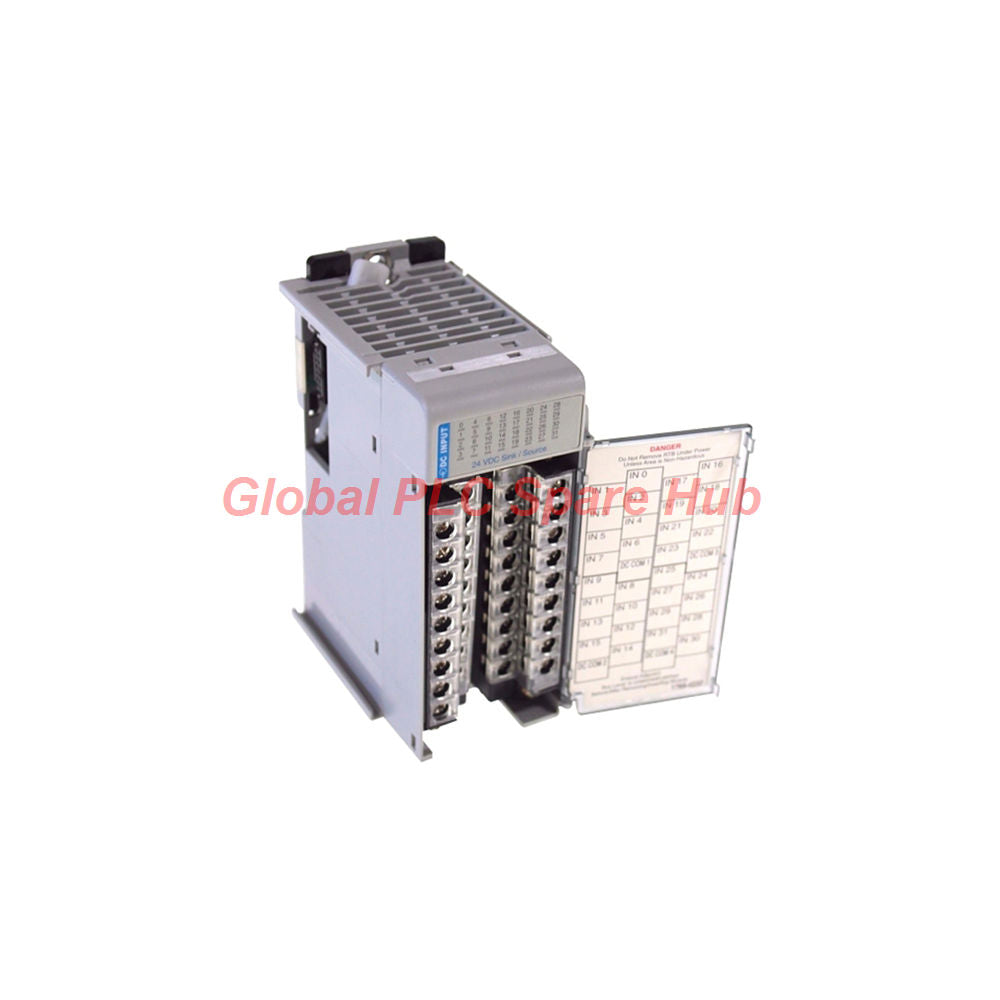

وحدة إدخال رقمية 24VDC مدمجة من سلسلة 1769-IQ32 I/O من Allen-Bradley
Manufacturer: Allen-Bradley
Product No.: 1769-IQ32
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
بنية وتصميم القناة عالية الكثافة
تم تصميم 1769-IQ32 بواسطة Rockwell Automation، وهو وحدة إدخال رقمية عالية الكثافة مصممة لمنصة Compact I/O. تحتوي على 32 قناة إدخال رقمية منفصلة بجهد 24 فولت تيار مستمر، مقسمة إلى أربع مجموعات معزولة تتكون كل منها من ثماني قنوات، وتدعم تكوينات توصيل بالوعة (sinking) ومصدر (sourcing) لتلبية متطلبات مستشعرات المجال المتنوعة.
المواصفات الفنية والمعلمات الكهربائية
| الشركة المصنعة | Rockwell Automation |
| العلامة التجارية | Allen-Bradley |
| الموديل / رقم القطعة | 1769-IQ32 |
| عائلة المنتج | Compact I/O / CompactLogix |
| نوع الوحدة | وحدة إدخال تيار مستمر رقمية 32 نقطة |
| تصنيف الجهد | 24 فولت تيار مستمر بالوعة/مصدر (10-30 فولت تيار مستمر تشغيل) |
| توزيع القنوات | 4 مجموعات من 8 مدخلات |
| وقت تأخير الإدخال | 8 مللي ثانية اسمي (حالة التشغيل) |
| تصنيف مسافة مصدر الطاقة | 8 وحدات كحد أقصى من مصدر الطاقة |
| كتلة طرفية بديلة | 1769-RTBN18 |
تشخيصات الحالة وإطار العزل
تتميز الوحدة بمؤشرات LED شاملة على اللوحة الأمامية مطابقة مباشرة لجميع القنوات الـ 32 لتتبع الحالة في الوقت الفعلي. تستخدم دائرة عزل معززة توفر عزلًا مستمرًا بجهد 75 فولت تيار مستمر (تم اختباره عند 1697 فولت تيار مستمر لمدة ثانية واحدة) بين نقاط الإدخال وحافلة النظام، وكذلك عبر مجموعات الإدخال المعزولة الأربع.
رؤية Global PLC Spare HUB ونصائح هندسة المجال
يحذر فنيو التحكم في Global PLC Spare HUB من أنه نظرًا لأن هذه الوحدة عالية الكثافة لديها تصنيف مسافة مصدر الطاقة يبلغ 8، فإن وضعها بعيدًا جدًا عن مصدر طاقة النظام دون مصدر طاقة توسعة وسيط سيؤدي إلى أعطال الجهد المنخفض. تأكد من أن كابلات المجال تستخدم أسلاك نحاسية مناسبة من 22-14 AWG للتخفيف من تدهور الإشارة على مسافات طويلة.
المعدات المستهدفة والتطبيقات الصناعية
تم تحسين 1769-IQ32 لأرفف أتمتة الماكينات المرتبطة بوحدات التحكم CompactLogix وأنظمة MicroLogix 1500. تشمل عمليات النشر النموذجية أنظمة الفرز عالية السرعة، وخطوط التجميع الآلية، وآلات التعبئة والتغليف، ووحدات الحصول على البيانات المنفصلة متعددة المستشعرات.
الخدمات اللوجستية والشحن وحماية الضمان
يتم إرسال جميع المنتجات بشكل آمن في غضون 24 إلى 48 ساعة في جميع أنحاء العالم. يشمل ناقلو الخدمات اللوجستية الموثوق بهم FedEx و UPS و DHL. يتم تسليم كل وحدة 1769-IQ32 مدعومة بضمان الاستبدال الشامل لمدة 12 شهرًا.
دليل الاختيار وقائمة التحقق من التثبيت
تحقق من أن تكوين رف وحدة التحكم يترك عرض فتحة متاحًا بمقدار 1.5 بوصة ويحترم حد المسافة الصارم البالغ 8 وحدات من مصدر الطاقة. تأكد من أن بيئة الخزانة تلتزم بحدود درجة الحرارة الصناعية القياسية بين 0 درجة مئوية و 60 درجة مئوية.
الأسئلة المتداولة
س: كيف يتم تنظيم قنوات الإدخال الـ 32 في 1769-IQ32؟
ج: يتم ترتيبها في أربع مجموعات مميزة من ثماني مدخلات، مع دعم كل مجموعة لتكوينات توصيل بالوعة أو مصدر فردية.
س: لماذا يعتبر تصنيف مسافة مصدر الطاقة مهمًا لهذه الوحدة؟
ج: يجب وضع الوحدة في نطاق 8 وحدات من مصدر طاقة النظام لضمان توصيل جهد حافلة داخلي مستقر دون مشاكل انخفاض الجهد.
س: ما هي الكتلة الطرفية المتوافقة مع وحدة الإدخال عالية الكثافة هذه؟
ج: تستخدم الكتلة الطرفية البديلة طراز 1769-RTBN18 لإنهاء إشارة المجال بشكل آمن.
س: هل تدعم هذه الوحدة كلاً من طرق التثبيت على سكة DIN واللوحة؟
ج: نعم، يمكن تثبيتها بشكل آمن باستخدام سكة DIN القياسية أو تكوين التثبيت المباشر على اللوحة باستخدام براغي طرفية متخصصة.
س: ما هو نطاق جهد الإدخال التشغيلي في درجات الحرارة المحيطة القياسية؟
ج: يتراوح نطاق جهد التشغيل من 10 إلى 30 فولت تيار مستمر عند 30 درجة مئوية، وينخفض قليلاً إلى 10 إلى 26.4 فولت تيار مستمر عند 60 درجة مئوية.
