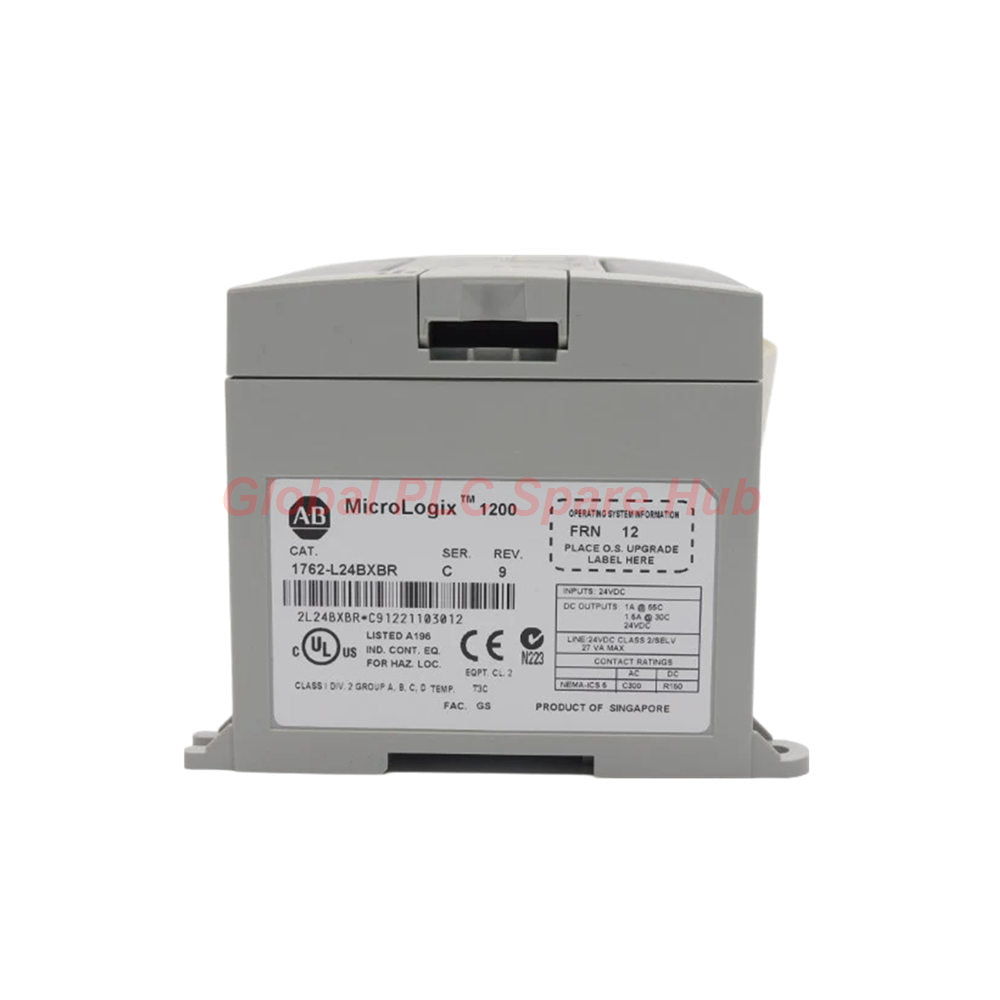

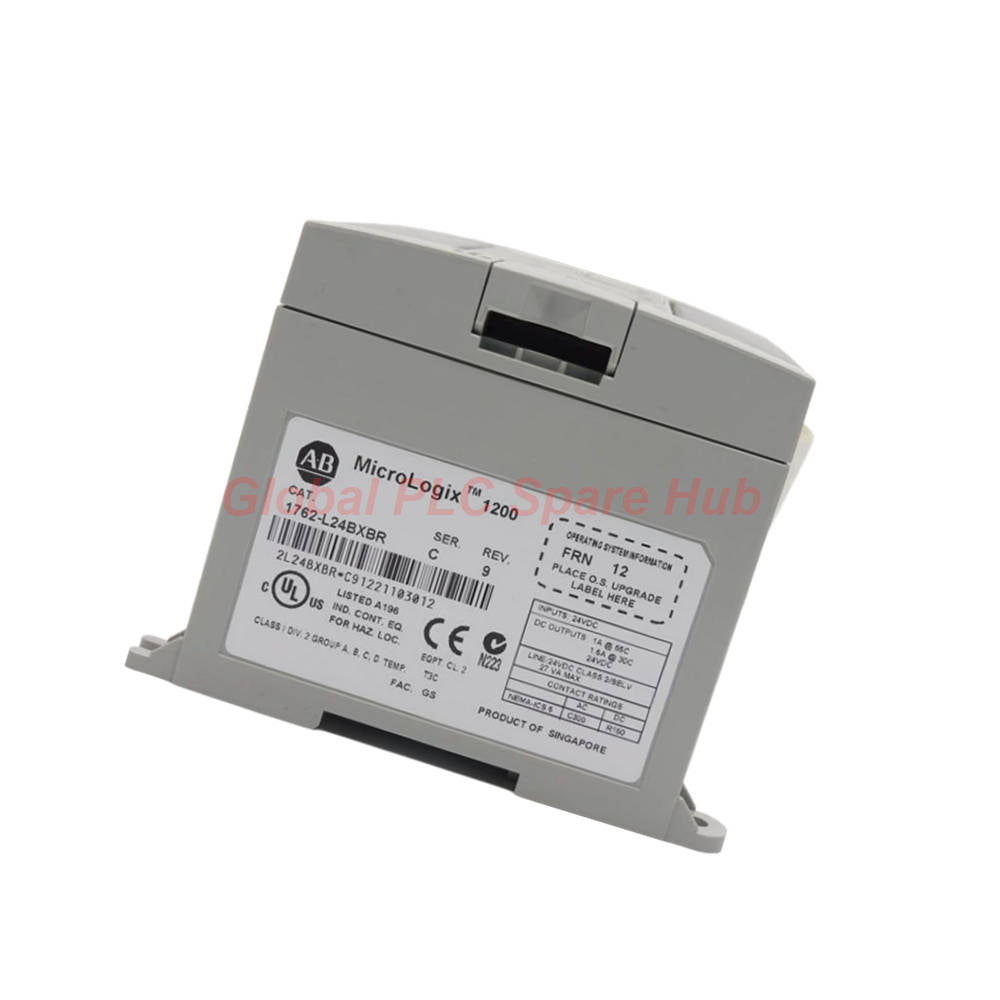

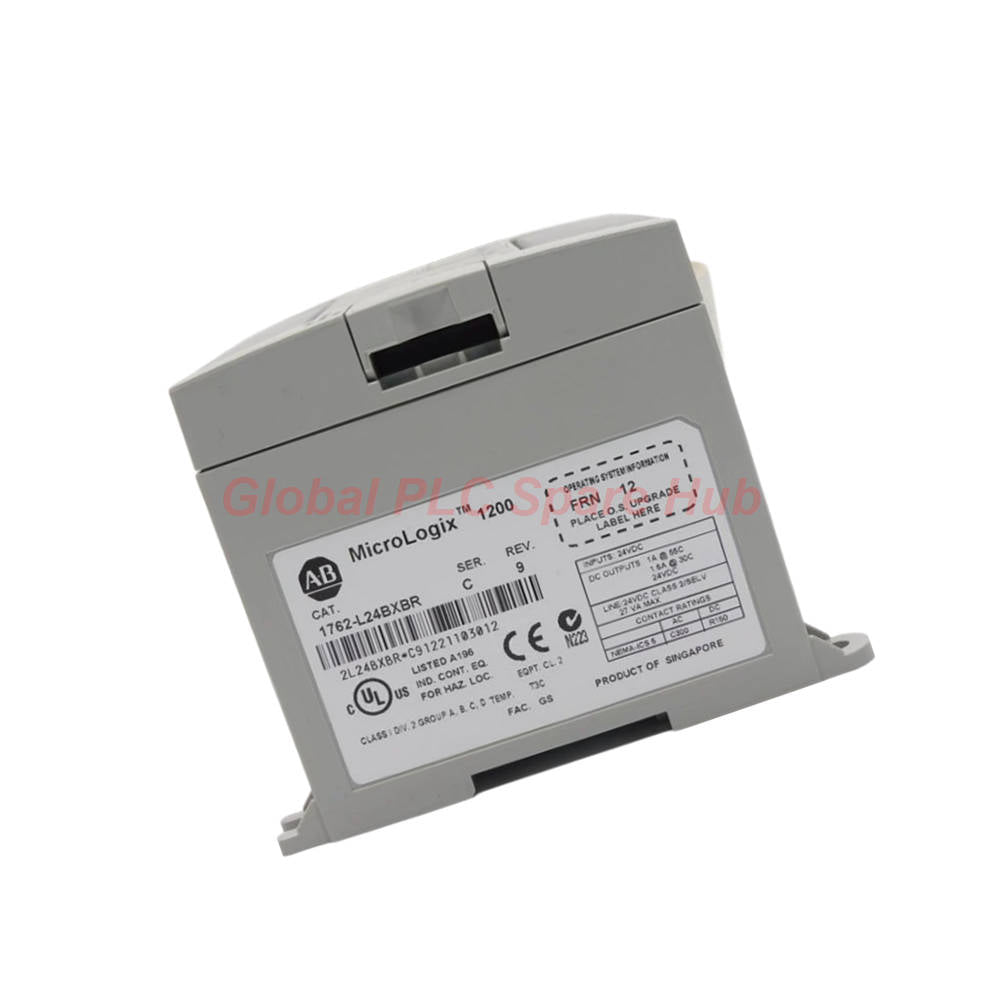

وحدة تحكم PLC طراز Allen-Bradley MicroLogix 1200 من طراز 1762-L24BXBR من 24 نقطة

نظرة ثاقبة من Global PLC Spare HUB

يعد 1762-L24BXBR مركزًا قويًا متعدد الاستخدامات ضمن نطاق MicroLogix 1200، حيث يسد الفجوة بشكل فعال بين المنطق الأساسي والتحكم في الحركة عالي السرعة. يسلط تحليلنا الهندسي الضوء على هيكل الإخراج الهجين الفريد - الذي يجمع بين موثوقية نقاط تلامس المرحلات والدقة عالية السرعة لمخرجات FET - كحل مثالي للمعالجة الدفعية المعقدة والتحكم الموضعي في الآلة. لا يزال الخيار المفضل للمهندسين الذين يحتاجون إلى بصمة مدمجة مع إمكانية التوسع القابلة للتطوير.

ملاءمة التطبيق والقدرة التشخيصية

• المعدات المناسبة: الآلات المستقلة، وخطوط التعبئة والتغليف صغيرة النطاق، وأنظمة التحكم في الناقلات.
• التطبيقات الأساسية: تسلسل الصمامات الدقيق، والعد النبضي عالي السرعة، وتسجيل العمليات مع ختم الوقت باستخدام الساعة المدمجة في الوقت الفعلي.
• القدرة التشخيصية: يستخدم المتحكم مؤشرات حالة LED مدمجة ومقاييس الجهد المتغيرة للتلاعب المباشر بالسجلات، مما يسمح للمشغلين بتشخيص وتعديل متغيرات العملية دون الحاجة إلى الاتصال بوحدة طرفية برمجة ثانوية.

المواصفات الفنية

• العلامة التجارية: ألين برادلي (روكويل أوتوميشن)
• الموديل: 1762-L24BXBR
• الطاقة: 24 فولت تيار مستمر مدخل
• إجمالي الإدخال/الإخراج: 24 نقطة مدمجة (14 مدخلًا / 10 مخرجات)
• مزيج الإخراج: 5 مرحلات، 4 FET، 1 FET عالي السرعة
• الاتصال: منفذين صغيرين DIN ذو 8 دبابيس (DF1، Modbus، ASCII)
• التوسيع: يدعم ما يصل إلى 6 وحدات إدخال/إخراج إضافية من طراز 1762
• التركيب: سكة DIN أو تثبيت على لوحة

تفصيل التكوين

• 1762-L24BXBR: وحدة تحكم أساسية MicroLogix 1200
  • L24: وحدة أساسية عالية الوظائف من 24 نقطة
  • B: طاقة/مدخل 24 فولت تيار مستمر
  • XBR: إخراج مختلط (مرحل/FET/FET عالي السرعة)

الخدمات اللوجستية وضمان الجودة

• الخدمات اللوجستية: شحن عالمي آمن عبر FedEx أو UPS أو DHL.
• الإرسال: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: كل وحدة مدعومة بضمان الأداء والجودة لمدة 12 شهرًا.

الأسئلة الشائعة الهندسية

س: هل يمكنني استخدام إخراج FET عالي السرعة (1) لتطبيقات التحكم في الحركة؟
ج: نعم، تم تحسين هذا الإخراج خصيصًا لتوليد سلسلة نبضات عالية السرعة، مما يجعله مناسبًا لمهام تحديد المواقع البسيطة للمحركات الخطوية أو المؤازرة حيث يعمل 1762-L24BXBR كمرجع حركة أساسي.

س: كيف تفيد ميزة "مقياس الجهد المتغير" منطق التحكم الخاص بي؟
ج: يسمح مقياسي الجهد المتغير المدمجين بإجراء تعديلات في الوقت الفعلي وغير مبرمجة للقيم التناظرية، وهو أمر ممتاز لضبط نقاط ضبط المؤقت أو القياس التناظري دون الحاجة إلى إعادة تجميع كود منطق السلم الخاص بك.

س: ما فائدة منفذي mini-DIN المزدوجين ذو الـ 8 دبابيس؟
ج: أحد المنافذ مخصص للبرمجة حصريًا، مما يسمح لك بالحفاظ على اتصال HMI نشط في المنفذ التسلسلي الأساسي دون مقاطعة جلسات التصحيح أو المراقبة.

س: دليل الاختيار: متى يجب أن أختار L24BXBR بدلاً من L24BWA القياسي؟
ج: اختر 1762-L24BXBR عندما يتضمن تطبيقك أنواع أحمال مختلطة، مثل قيادة مرحلات تجريبية عالية التيار (إخراج المرحل) جنبًا إلى جنب مع نبضات إلكترونية عالية التردد (إخراج FET).

س: نصيحة الخبرة: ما هي أفضل طريقة للتعامل مع متطلب مسافة الخلوص البالغ 500 مم في الخزائن الضيقة؟
ج: إذا كانت المساحة محدودة للغاية، فاستخدم التثبيت الرأسي لسكة DIN لتحسين تدفق الهواء؛ قاعدة الخلوص البالغة 500 مم (2 بوصة) غير قابلة للتفاوض لمنع تدهور دائرة إمداد الطاقة الداخلية المتعلق بالحرارة.
