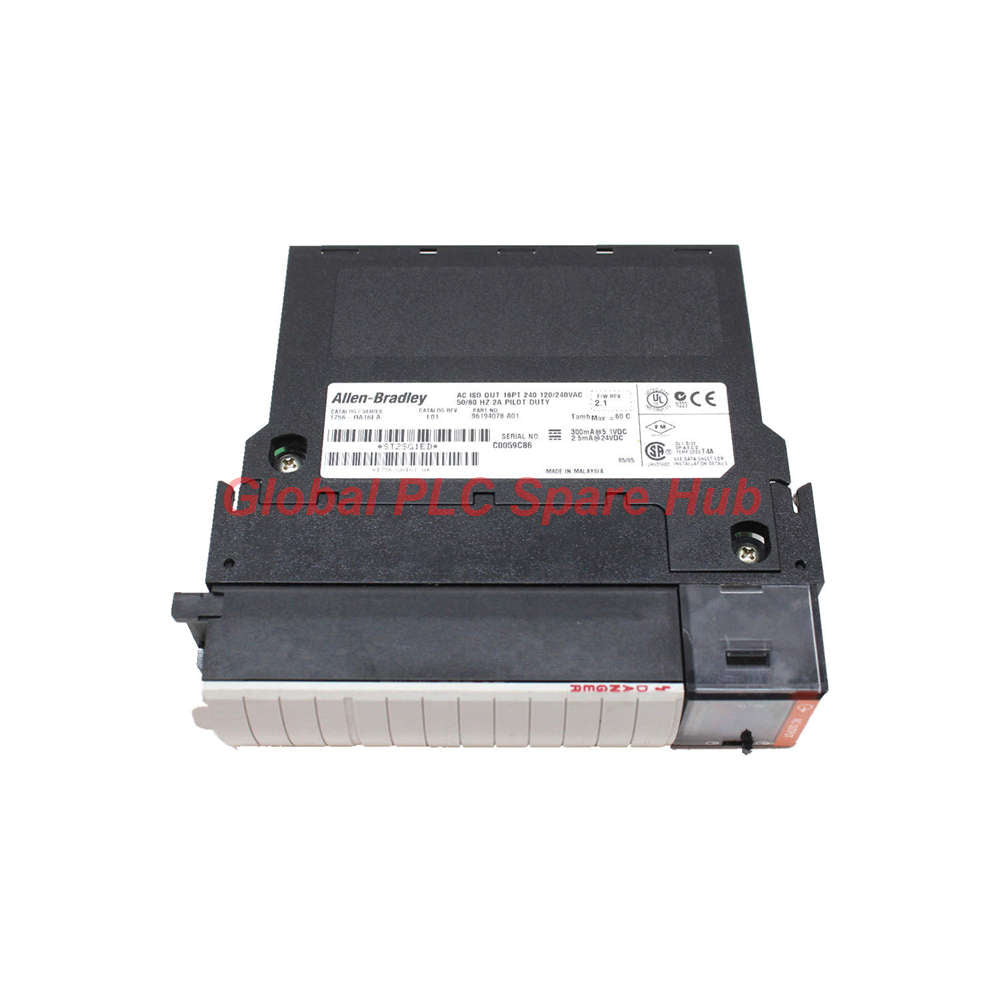

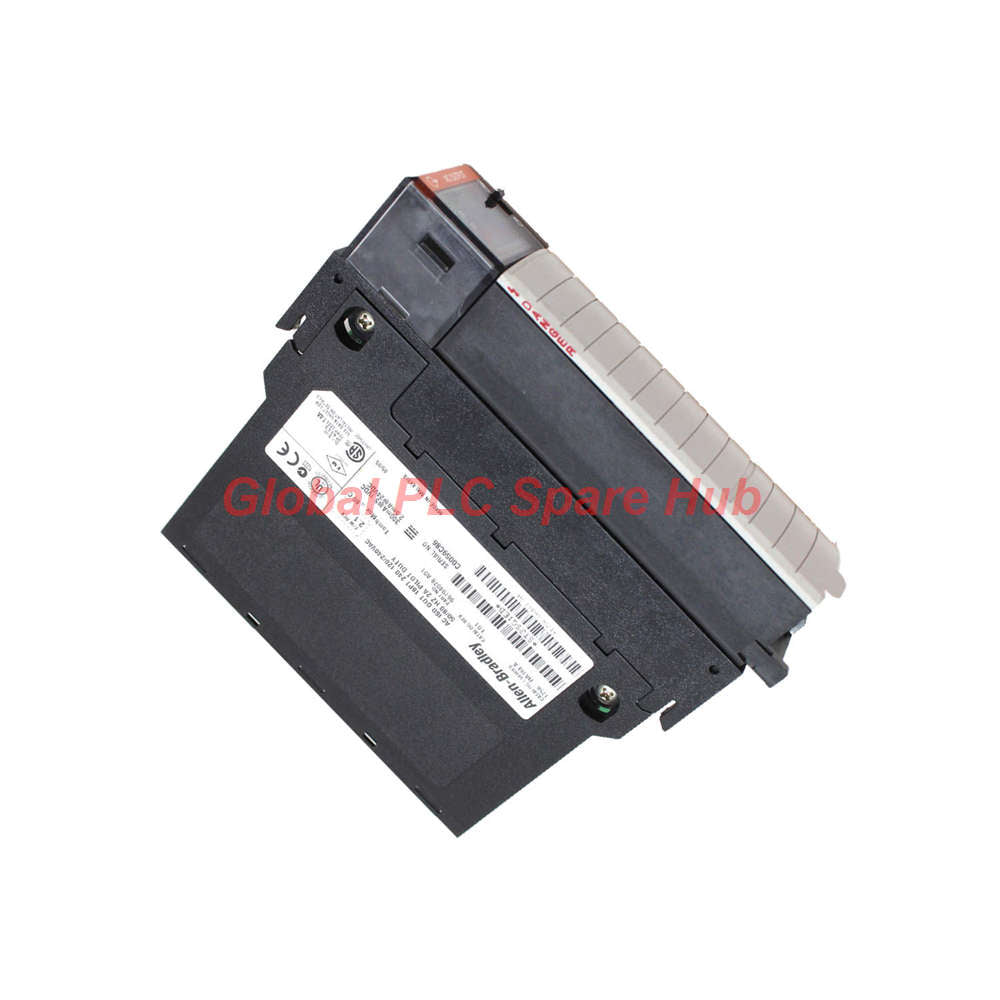

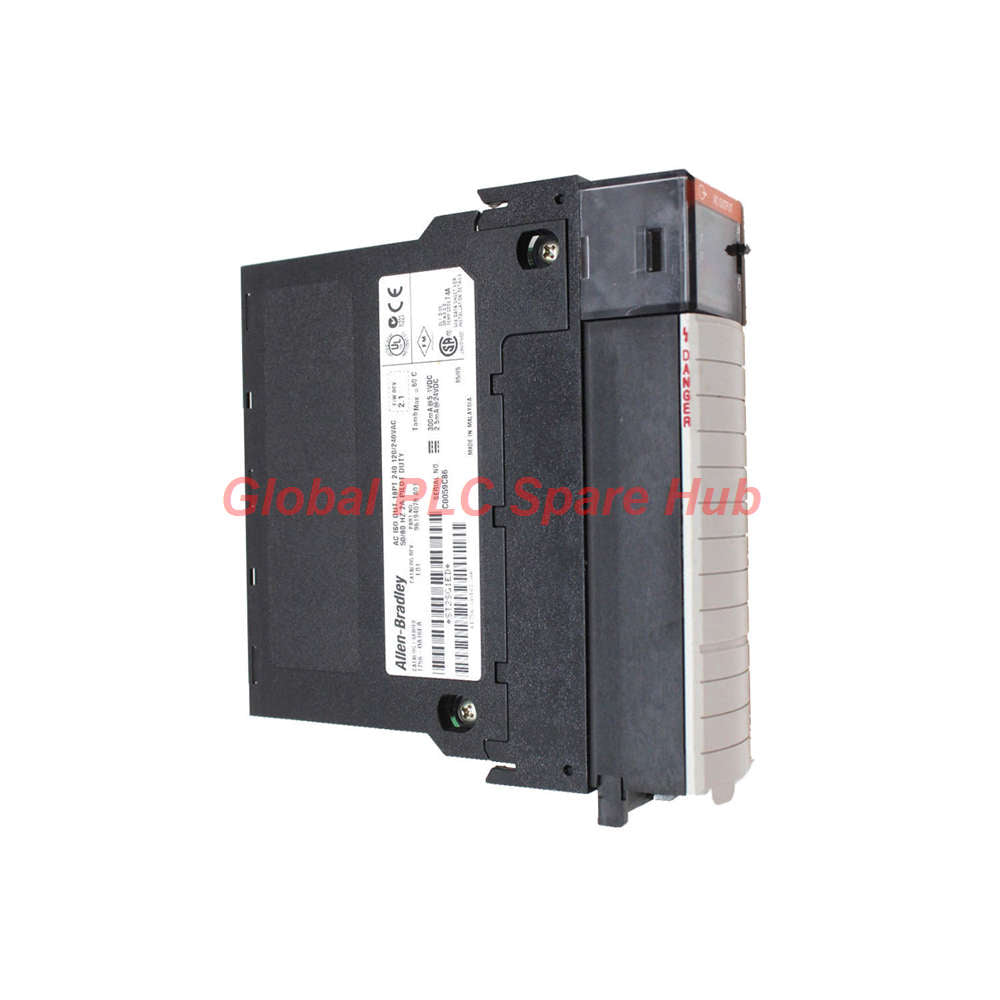

وحدة مخارج رقمية للتيار المتردد معزولة من Allen-Bradley طراز 1756-OA16I، لنظام 1756 ControlLogix

وحدة الخرج المتناوب المعزولة Allen-Bradley ControlLogix 1756-OA16I

وحدة Allen-Bradley 1756-OA16I هي وحدة خرج متناوب رقمي منفصل ذات 16 نقطة ضمن عائلة ControlLogix 1756. وتقوم بتبديل أحمال التيار المتناوب الخارجية عبر نقاط خرج معزولة كلٌّ على حدة، كما تدعم تطبيقات الجهد الاسمي 120 VAC و240 VAC. ويتراوح جهد التشغيل المحدد بين الدخل والحمل من 74 إلى 265 VAC عند تردد 47–63 Hz.

بالنسبة إلى مهندسي التحكم، لا تقتصر معايير الاختيار المهمة على عدد القنوات. إذ تخضع الوحدة 1756-OA16I لحدود تيار لكل نقطة وحدود إجمالية، وخفض للتصنيف يعتمد على درجة الحرارة، وتيار تسرب في حالة إيقاف التشغيل، وسلوك خرج قابل للتهيئة أثناء وضع البرنامج وحالات الأعطال. وتحدد هذه العوامل مدى ملاءمة الوحدة للموصلات، والصمامات اللولبية، وأجهزة القيادة، وغيرها من أحمال التيار المتناوب في تركيب ControlLogix قائم.

01 | لمحة سريعة عن المنتج

• الشركة المصنّعة: Rockwell Automation
• العلامة التجارية: Allen-Bradley
• عائلة المنتج: ControlLogix 1756
• رقم الكتالوج: 1756-OA16I
• نوع الوحدة: وحدة خرج رقمي متناوب معزولة
• عدد المخارج: 16 نقطة معزولة كلٌّ على حدة
• جهد الخرج الاسمي: 120/240 VAC
• نطاق جهد التشغيل: 74–265 VAC
• تردد التشغيل: 47–63 Hz
• حيز الهيكل المشغول: فتحة واحدة
• طريقة التوصيل: كتلة أطراف قابلة للإزالة (RTB)
• كتل الأطراف المتوافقة الواردة في البيانات المقدمة: 1756-TBCH و1756-TBS6H

ملاحظة بشأن الشراء: تمثل كتلة الأطراف (RTB) اعتبارًا منفصلًا يتعلق بالتوافق. تحقّق مما إذا كانت كتلة الأطراف المطلوبة مشمولة مع الوحدة المعروضة، وما إذا كانت مجموعة الأسلاك المركّبة مناسبة للاستبدال.

02 | تحميل الخرج: الحدود التي يجب على المهندسين التحقق منها

للوحدة حدود منفصلة لتيار نقاط الخرج الفردية وللتيار الإجمالي للوحدة. ولا يعني الالتزام بالحد الخاص بكل نقطة تلقائيًا إمكانية تشغيل المخارج الستة عشر كلها في الوقت نفسه عند أقصى تيار فردي لها.

• التيار المستمر لكل نقطة عند 30 °C: ‏2 A، مع تحديد خفض خطي للتصنيف.
• التيار المستمر لكل نقطة عند 60 °C: ‏1 A، مع تحديد خفض خطي للتصنيف.
• أقصى تيار إجمالي للوحدة عند 30 °C: ‏5 A، مع تحديد خفض خطي للتصنيف.
• أقصى تيار إجمالي للوحدة عند 60 °C: ‏4 A، مع تحديد خفض خطي للتصنيف.
• أقصى قدرة مبددة: ‏5.5 W عند 60 °C.
• التبدد الحراري: ‏18.76 BTU/hr، وفقًا للمواصفات المقدمة.

مثال عملي: عند تشغيل عدة موصلات في الوقت نفسه، احسب تيارها المستقر وخذ نمط التشغيل المتزامن في الحسبان. وراعِ كذلك تيار الاندفاع للملفات، ودرجة حرارة الخزانة، وحد التيار الإجمالي للوحدة. فقد يتجاوز التصميم الذي يلتزم بتصنيف 2 A لكل نقطة تصنيف الوحدة الإجمالي.

بالنسبة إلى الأحمال الحثية، تحقّق من متطلبات التبديل المحددة من الشركة المصنّعة للحمل وإرشادات التركيب المعمول بها من Rockwell Automation. ولا تختر الوحدة اعتمادًا على جهد الملف الاسمي للموصل وحده.

03 | خصائص التبديل والسلوك الكهربائي

• زمن التأخير من OFF إلى ON: ‏9.3 ms عند 60 Hz؛ و11 ms عند 50 Hz.
• زمن التأخير من ON إلى OFF: ‏9.3 ms عند 60 Hz؛ و11 ms عند 50 Hz.
• تيار التسرب في حالة OFF: ‏3 mA لكل نقطة.
• هبوط الجهد في حالة ON: يصل إلى 1.5 V عند 2 A؛ وتورد البيانات المقدمة قيمة 6 V عند تيار حمل أقل من 50 mA.
• الحد الأدنى لتيار الحمل: ‏10 mA لكل نقطة، وفقًا للمواصفات المقدمة.
• تيار الاندفاع: ‏20 A لمدة 43 ms لكل نقطة، قابل للتكرار كل ثانيتين عند 60 °C، وفقًا للبيانات المقدمة.

يستحق تيار التسرب في حالة OFF اهتمامًا خاصًا عند تشغيل أحمال منخفضة التيار. فقد يتوهج الجهاز الذي يتلقى تيارًا ضئيلًا عندما يكون الخرج في حالة OFF منطقيًا توهجًا خافتًا، أو يظل في حالة تنشيط جزئي، أو لا يفصل كما هو متوقع. تحقّق من الحد الأدنى لتيار تشغيل الحمل ومن مدى تحمله للتسرب قبل توصيل الأحمال الإلكترونية الحساسة.

بالنسبة إلى ملفات المرحلات والصمامات اللولبية والموصلات، قيّم تردد التبديل وتيار الاندفاع وطريقة الكبح المطلوبة. وتأكد من ملاءمة أي مكوّن كبح خارجي لحمل التيار المتناوب، ومن أنه لا يؤثر سلبًا في سلوك تبديل الخرج.

04 | عزل الخرج وتهيئة حالة العطل

توفر الوحدة 1756-OA16I نقاط خرج معزولة كلٌّ على حدة. ويمكن أن يساعد هذا الترتيب على فصل دوائر الخرج، إلا أن العزل لا يلغي ضرورة تمديد الأسلاك الميدانية بطريقة صحيحة، وتوفير حماية للفروع، واتباع إجراءات السلامة الكهربائية.

• سلوك الخرج عند حدوث عطل في وحدة التحكم: تورد المعلومات المقدمة حالات قابلة للتهيئة لكل نقطة: الاحتفاظ بآخر حالة، أو ON، أو OFF، والحالة الافتراضية هي OFF.
• سلوك الخرج أثناء وضع البرنامج: ترد الخيارات القابلة للتهيئة التالية: الاحتفاظ بآخر حالة، أو ON، أو OFF، والحالة الافتراضية هي OFF.
• المصهر الداخلي: يذكر الوصف المقدم أن الوحدة لا تحتوي على مصاهر داخلية.
• تصنيف العزل: تتضمن المواد المقدمة أوصافًا متضاربة لجهد العزل. تحقّق من مواصفات الشركة المصنّعة المعمول بها لعزل الخرج عن الخرج وعزل الخرج عن اللوحة الخلفية قبل استخدام الوحدة في تصميم للسلامة أو العزل.

اختر حالات الخرج عند الأعطال وفقًا لتقييم مخاطر الآلة ومتطلبات العملية. ولا يُعد أمر OFF بديلًا لوظيفة سلامة مستقلة عند الحاجة إلى التحكم في الحركة الخطرة أو الطاقة المختزنة أو مخاطر العملية.

05 | متطلبات اللوحة الخلفية والهيكل والتوصيل

• عائلة المنتج: وحدات إدخال/إخراج ControlLogix 1756 المعتمدة على الهيكل.
• التركيب: فتحة واحدة في الهيكل.
• طرازات الهيكل الواردة في المواد المقدمة: 1756-A4 و1756-A7 و1756-A10 و1756-A13 و1756-A17.
• مواقع التركيب: رف محلي أو رف إدخال/إخراج بعيد متوافق، متصل عبر مهايئ اتصالات 1756 مناسب.
• خيارات كتلة الأطراف (RTB) الواردة: 1756-TBCH و1756-TBS6H.
• نوع الغلاف: وحدة ذات تصميم مفتوح؛ ويجب أن يوفر التركيب الغلاف والحماية البيئية المطلوبة.
• درجة حرارة التشغيل: من 0 إلى 60 °C، وفقًا للبيانات المقدمة.
• الرطوبة: ‏5–95% دون تكاثف.
• أقصى صدمة تشغيلية: ‏30 G، وفقًا للبيانات المقدمة.

تباين بيانات تيار اللوحة الخلفية: تورد المواصفات المقدمة قيمتي 225 mA و300 mA عند نحو 5 V، وقيمتي 2.5 mA و3 mA عند 24 V. هذه القيم متعارضة، ولا ينبغي جمعها أو اعتبارها مؤكدة. راجع دليل الوحدة الرسمي وميزانية قدرة الهيكل قبل اعتماد تصميم الاستبدال أو الرف.

تورد المواد المقدمة أيضًا زمنًا لجدولة إشارة الخرج بوصفه “16.7s”. ونظرًا إلى عدم وضوح الوحدة والمعنى، لم تُدرج هذه القيمة ضمن خصائص التشغيل المعتمدة. تحقّق منها في الوثائق الفنية المعمول بها قبل استخدامها في حسابات التوقيت.

06 | المعدات والتطبيقات الصناعية المناسبة

صُممت الوحدة 1756-OA16I لأنظمة ControlLogix المتوافقة التي تتطلب تبديل أجهزة ميدانية تعمل بالتيار المتناوب. وتشمل التطبيقات المعتادة ما يلي:

• لوحات التحكم بالمحركات: تبديل دوائر التحكم بالتيار المتناوب للموصلات وواجهات بادئات تشغيل المحركات، مع مراعاة متطلبات الحمل والحماية.
• وحدات العمليات المجمعة: التحكم في الصمامات اللولبية والمشغلات والأجهزة المساعدة التي تعمل بالتيار المتناوب.
• معدات التعبئة والتغليف والتجميع: تشغيل أجهزة القيادة وأحمال التحكم في الآلات العاملة بالتيار المتناوب.
• محطات المياه ومياه الصرف الصحي: تبديل أحمال التحكم المتوافقة العاملة بالتيار المتناوب في أنظمة الضخ والمعالجة.
• أنظمة التدفئة والتهوية وتكييف الهواء والمرافق: تشغيل مرحلات وموصلات ومعدات مساعدة مختارة تعمل بالتيار المتناوب.
• الأفران الصناعية ومعدات المعالجة الحرارية: تبديل أحمال التحكم المناسبة العاملة بالتيار المتناوب، شريطة أن يلتزم تيار الحمل وتصميم التحكم بحدود الوحدة.
• مشروعات صيانة ControlLogix والتحديث التحديثي: استبدال وحدة خرج معطلة مع الإبقاء على هيكل وترتيب توصيلات ميدانية متوافقين.

هذه أمثلة على تطبيقات محتملة، وليست موافقة عامة على كل جهاز. تحقّق من جهد الحمل، والتيار المستقر، وتيار الاندفاع، وتردد التبديل، ومدى تحمل التسرب، وأي حماية خارجية مطلوبة قبل توصيل حمل ميداني.

07 | تشخيص الأعطال ميدانيًا: فحوصات قائمة على الأعراض

العَرَض: الجهاز الميداني لا يعمل

• تأكد من أن وحدة التحكم في وضع التشغيل المقصود، وأن أمر الخرج يصدر بالفعل.
• تحقّق من جهد مصدر التيار المتناوب وتردده في الدائرة الميدانية.
• افحص تثبيت كتلة الأطراف، والأسلاك الميدانية، وأجهزة الحماية، واستمرارية الحمل.
• قارن حالة الخرج المطلوبة بالحالة التي تشير إليها الوحدة وببيانات التشخيص المتاحة في وحدة التحكم.

العَرَض: يظل الحمل في حالة تشغيل عندما يكون الخرج على OFF

• قِس الجهد عبر الحمل، وخذ تيار التسرب المحدد في حالة OFF في الحسبان.
• تحقّق مما إذا كان الحمل يتطلب تيار دخل منخفضًا أو شديد الحساسية للتسرب.
• افحص وجود توصيلات متقاطعة في الأسلاك أو مسار تغذية بديل غير مقصود.
• لا تفترض أن الخرج في حالة OFF منطقيًا يوفر فصلًا كهربائيًا تامًا عن مصدر التيار المتناوب.

العَرَض: تفصل الوحدة أو الدائرة الميدانية عند التشغيل المتزامن

• قِس تيار الأحمال الفردية واحسب التيار الإجمالي.
• تحقّق من حد كل نقطة ومن حد الوحدة الإجمالي عند درجة حرارة الخزانة الفعلية.
• راجع تيار اندفاع الملفات، وتردد تبديل الأحمال، وحماية الفروع، ووسائل الكبح الخارجية.
• حدّد ما إذا كانت المشكلة مرتبطة بحمل بعينه أم تحدث فقط عند تنشيط مخارج متعددة.

العَرَض: يتغير سلوك الخرج بعد حدوث عطل في وحدة التحكم أو تغيير وضعها

• راجع حالة العطل وحالة وضع البرنامج المضبوطة لنقاط الخرج المتأثرة.
• تأكد مما إذا كان الخيار المضبوط هو الاحتفاظ بآخر حالة، أو ON، أو OFF.
• تحقّق من حالة وحدة التحكم وسجل الأحداث قبل استبدال الوحدة.
• تحقّق من تسلسل إعادة التشغيل المتوقع وتأكد من عودة الأجهزة الميدانية إلى حالة تشغيل آمنة.

العَرَض: الوحدة البديلة لا تعمل كما هو متوقع

• تحقّق من رقم الكتالوج الدقيق والحالة المادية للوحدة.
• تأكد من توافق الهيكل وكتلة الأطراف وترتيب الأسلاك.
• راجع تهيئة المشروع وعناوين الخرج وقارنها بالمكونات المادية المركّبة.
• راجع إعدادات حالة العطل وتأكد من أن مصدر التغذية الميداني ضمن نطاق التيار المتناوب المحدد.

افصل مصدر الطاقة وتحقق من غياب الجهد الخطِر قبل لمس الأسلاك الميدانية. فقد تظل دوائر خرج التيار المتناوب تحت الجهد بصورة مستقلة عن الحالة المنطقية لوحدة التحكم.

08 | رؤى Global PLC Spare HUB

عند التخطيط لاستبدال الوحدة 1756-OA16I، غالبًا ما تكون حسابات تيار الخرج وسلوك الأحمال الميدانية أكثر فائدة من عدد القنوات وحده. توفر النقاط المعزولة الست عشرة مرونةً لدوائر متعددة تعمل بالتيار المتناوب، إلا أن حد التيار الإجمالي يعني ضرورة تقييم الحمل الكلي إلى جانب التيار في كل نقطة على حدة.

عند استكشاف الأعطال وإصلاحها، ميّز بين مشكلة في منطق التحكم ومشكلة في التغذية الميدانية. فإذا تغير أمر الخرج على النحو الصحيح لكن الحمل لم يستجب، افحص مصدر التيار المتناوب وتوصيلات كتلة الأطراف واستمرارية الحمل وأجهزة الحماية قبل استنتاج تعطل إلكترونيات الخرج. وإذا ظل الحمل في حالة تنشيط جزئي والخرج على OFF، فتحقّق من تيار التسرب والحد الأدنى لتيار تشغيل الحمل.

قبل طلب وحدة احتياطية، زوّدنا برقم الكتالوج الكامل، وصورة للملصق، وطراز كتلة الأطراف الحالية، وأنواع أحمال التيار المتناوب التي يجري التحكم فيها. وبالنسبة إلى المعدات الحيوية، سجّل أيضًا متطلبات حالة العطل لوحدة التحكم ودرجة حرارة تشغيل الخزانة. تساعد هذه المعلومات على تحديد مدى ملاءمة الوحدة البديلة للتطبيق المركّب.

09 | الضمان والشحن

• الضمان: 12 شهرًا، وفقًا لشروط البيع المتفق عليها.
• فحوصات ما قبل الشحن: التحقق من الطراز والحالة، حسبما ينطبق على الوحدة المورّدة.
• خيارات الشحن السريع: FedEx وUPS وDHL، وفقًا للوجهة وتوفر الخدمة.
• طلب عرض سعر: تواصل مع Global PLC Spare HUB مع تحديد الكمية ووجهة التسليم وتفاصيل التوافق لطلب معلومات الأسعار والمدة الزمنية للتوريد.

10 | الأسئلة الشائعة

س1: هل يمكن للوحدة 1756-OA16I تبديل حمل 240 VAC إذا كان الجهد الاسمي مدرجًا على أنه 120/240 VAC؟

يتراوح نطاق التشغيل الوارد في البيانات المقدمة من 74 إلى 265 VAC عند 47–63 Hz، وهو يشمل 240 VAC اسميًا. تحقّق من تيار الحمل الفعلي وخصائص تيار الاندفاع وحماية الدائرة ومتطلبات التركيب المحددة من الشركة المصنّعة قبل توصيل الجهاز. فنطاق الجهد وحده لا يثبت ملاءمة كل حمل 240 VAC.

س2: كيف أحدد ما إذا كان تصنيف التيار الإجمالي للوحدة كافيًا لآلتي؟

أعد قائمة بالتيار المستقر لكل حمل موصول، وحدد الأحمال التي يمكن أن تعمل في الوقت نفسه، ثم احسب الطلب الإجمالي. تحقّق من حد التيار لكل نقطة ومن الحد المطبق على الوحدة بأكملها. وأعِد التقييم عند درجة حرارة الخزانة المتوقعة، لأن تصنيفات التيار الواردة في البيانات المقدمة أقل عند 60 °C منها عند 30 °C.

س3: هل الوحدة 1756-OA16I مناسبة لتشغيل دخل إلكتروني صغير مباشرةً يستهلك تيارًا ضئيلًا جدًا؟

لا تتخذ القرار بناءً على تصنيف الجهد وحده. تورد البيانات المقدمة تيار تسرب قدره 3 mA لكل نقطة في حالة OFF وحدًا أدنى لتيار حمل مستمر قدره 10 mA. قارن هذه القيم بمواصفات دخل الجهاز الموصول. وبالنسبة إلى حمل حساس أو منخفض التيار، تحقّق من التوافق بالرجوع إلى وثائق الشركة المصنّعة، واستخدم جهاز واجهة مناسبًا عند الحاجة.

س4: ما الذي ينبغي التحقق منه قبل نقل كتلة الأطراف الحالية إلى وحدة بديلة؟

تأكد من طراز كتلة الأطراف وحالة الأسلاك وسلامة الأطراف وتوافقها مع الوحدة البديلة. سجّل علامات الأسلاك وتحقق من كل دائرة بالرجوع إلى المخططات الكهربائية قبل فصل أي شيء. اتبع إجراءات العزل ووضع علامات التحذير المعتمدة في الموقع، وتحقق من غياب جهد التيار المتناوب الخطِر قبل التعامل مع كتلة الأطراف أو الموصلات الميدانية.

س5: ما المعلومات التي تساعد على تجنب طلب وحدة خرج ControlLogix غير المناسبة؟

قدّم رقم الكتالوج الكامل، وصورة لملصق الوحدة المركّبة، وتفاصيل الهيكل وكتلة الأطراف، وجهد الدائرة الميدانية، وأنواع الأحمال الموصولة، وسلوك الخرج المطلوب عند العطل. وإذا كانت الوحدة جزءًا من تركيب قديم، فأدرج تفاصيل وحدة التحكم وتهيئة المشروع متى توفرت. فقد تختلف وحدات الخرج المتشابهة في الشكل من حيث العزل ونوع الحمل وحدود التيار ومتطلبات الأسلاك؛ لذا تحقّق من الطراز الدقيق بدلًا من الاختيار بناءً على المظهر وحده.
