1756-TBCH Allen-Bradley ControlLogix كتلة طرفية قابلة للإزالة (RTB) بـ 36 سنًا | توصيلات ميدانية موثوقة
Manufacturer: Allen-Bradley
Product No.: 1756-TBCH
Condition： متوفر بالمخزون
Product Type: كتلة طرفية
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون

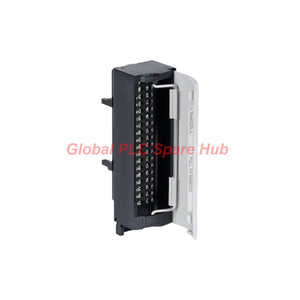

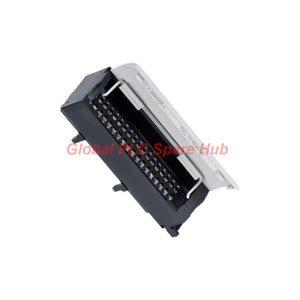

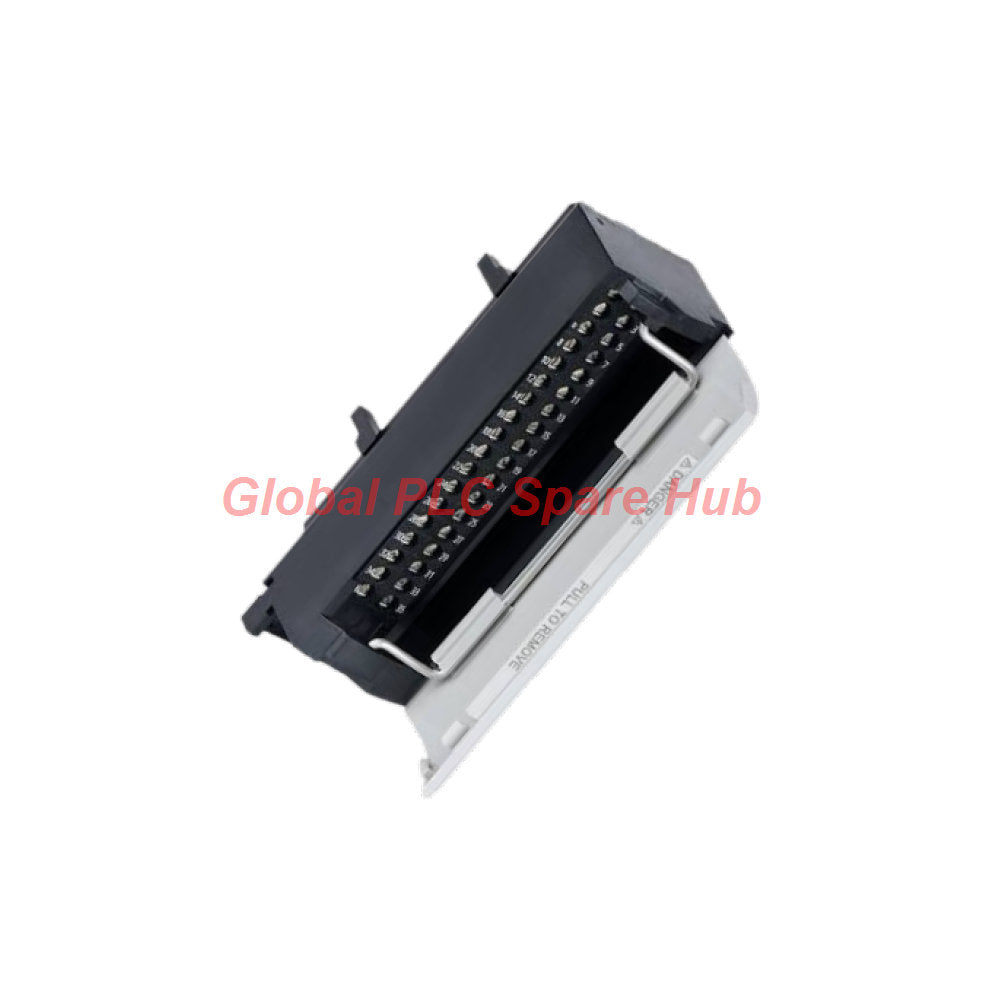

كتلة توصيل طرفية قابلة للفصل 1756-TBCH من ControlLogix
تُعد كتلة 1756-TBCH عبارة عن كتلة توصيل طرفية (RTB) قابلة للفصل ذات 36 سنًا، وهي مصممة لتتوافق مع وحدات الإدخال/الإخراج من نوع Allen-Bradley ControlLogix. توفر الكتلة واجهة قابلة للفصل بين الأسلاك الميدانية ووحدة الإدخال/الإخراج المثبتة.
يدعم تصميم التوصيل ذو المشبك اللولبي ترتيبًا منظمًا لإنهاء الإشارات في لوحات التحكم الصناعية. يمكن للفنيين تحضير الأسلاك الميدانية على كتلة التوصيل الطرفية قبل تركيبها على الوحدة، مما يساعد في تقليل الحاجة إلى إعادة التوصيل أثناء الصيانة المخطط لها.
01 | بنية الأسلاك الميدانية
| ميزة التوصيل | التفاصيل الهندسية |
|---|---|
| طراز المنتج | 1756-TBCH |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| عائلة المنتج | ControlLogix |
| نوع المكون | كتلة توصيل طرفية قابلة للفصل (RTB) |
| تصميم التوصيل | كتلة طرفية ذات 36 سنًا بمشبك لولبي / مشبك قفصي |
| الهيكل | هيكل قياسي |
| عزم دوران مسمار الكتلة الطرفية | 0.5 نيوتن متر (4.4 رطل-بوصة) |
| مفك البراغي الموصى به | بعرض رأس 3.2 مم (1/8 بوصة) |
| درجة حرارة التشغيل | 0–60 درجة مئوية (32–140 درجة فهرنهايت) |
| نوع السلك | سلك نحاسي صلب أو مجدول |
02 | حدود الأسلاك وممارسات الإنهاء
يساعد تحديد حجم الموصلات الصحيح وعزم دوران الإنهاء المناسب في الحفاظ على استقرار التوصيلات الكهربائية. اتبع تعليمات التركيب الخاصة بالوحدة وكتلة التوصيل الطرفية عند تحضير الأسلاك الميدانية.
| معيار الأسلاك | المتطلبات المحددة |
|---|---|
| توصيل موصل أحادي | 0.33–2.1 مم² (22–14 AWG) |
| توصيل موصل مزدوج | 0.33–1.3 مم² (22–16 AWG) |
| الحد الأقصى للموصلات لكل طرف | 2، ضمن حدود حجم السلك المحددة |
| تصنيف درجة حرارة عزل السلك | 90 درجة مئوية (194 درجة فهرنهايت) أو أعلى |
| الحد الأقصى لقطر العزل | 1.2 مم (3/64 بوصة)، كما هو محدد في البيانات الموردة |
ملاحظة التركيب: لا تتجاوز عدد الموصلات أو عزم الدوران المحدد. تحقق من مخطط الأسلاك الخاص بالوحدة قبل تعيين مواقع الأطراف.
03 | أماكن استخدام 1756-TBCH
تقوم 1756-TBCH بتوصيل الموصلات الميدانية بوحدات الإدخال/الإخراج المتوافقة من ControlLogix. وهي ملحق توصيل وليست وحدة إدخال أو إخراج أو معالجة إشارات مستقلة.
- لوحات الإدخال المنفصلة: تدعم الأسلاك الميدانية لوحدات الإدخال الرقمية المتوافقة المستخدمة مع أزرار الضغط، ومفاتيح التحديد، وملامسات الحالة.
- لوحات الإخراج المنفصلة: توفر واجهة إنهاء لوحدات الإخراج المتوافقة التي تتحكم في المؤشرات، ومرحلات التبديل، والأحمال الأخرى المدعومة.
- لوحات الإشارات التناظرية: يمكن أن تخدم وحدات الإدخال/الإخراج التناظرية المتوافقة حيثما تنص وثائق الوحدة على استخدام هذه الكتلة الطرفية.
- خزائن أتمتة العمليات: تساعد في تنظيم التوصيلات الميدانية في أنظمة التصنيع والمرافق وأنظمة التحكم في العمليات.
- الصيانة واستبدال الوحدات: تسمح للفنيين بفصل مجموعة الأسلاك المحضرة ونقلها إلى وحدة بديلة متوافقة، وفقًا لإجراءات الصيانة المعتمدة.
تعتمد التوافقية على وحدة الإدخال/الإخراج الدقيقة ومتطلبات الكتلة الطرفية الخاصة بها. تأكد من رقم كتالوج الوحدة قبل الطلب؛ ولا تفترض أن كل وحدة 1756 تقبل 1756-TBCH.
04 | رؤى حول استكشاف الأخطاء وإصلاحها والصيانة
تعد 1756-TBCH مكون توصيل خامل. فهي لا توفر تشخيصات مدمجة أو تحويل إشارات أو رموز خطأ. وتكمن قيمتها في استكشاف الأخطاء وإصلاحها في سهولة الوصول إلى نقاط الإنهاء وقابلية فصل الأسلاك.
- إشارات ميدانية متقطعة: افحص إنهاء الموصل المعني بحثًا عن أي ارتخاء، أو تلف في الخيوط، أو تآكل، أو علامات ارتفاع في درجة الحرارة. تحقق من عزم الدوران المحدد قبل إعادة الدائرة إلى الخدمة.
- حالة إدخال/إخراج غير متوقعة: قارن حالة الجهاز الميداني مع علامة وحدة التحكم وحالة الوحدة. تحقق من استمرارية الأسلاك ومؤشرات القناة في الوحدة للمساعدة في عزل العطل.
- بعد استبدال الوحدة: تحقق من توافق الوحدة البديلة، وتعيينات الأطراف، والأسلاك الميدانية، وتكوين وحدة التحكم قبل استئناف التشغيل.
- أعطال الإشارة المتكررة: تحقق من الجهاز الميداني، والكابل، والمسار المشترك أو مسار العودة، وقناة الإدخال/الإخراج قبل نسب المشكلة إلى الكتلة الطرفية.
- صيانة اللوحة: قم بتسمية الموصلات قبل الفصل واتبع إجراءات تأمين/وسم الموقع (Lockout/Tagout). لا تقم أبدًا بإزالة أو تركيب الكتلة الطرفية على معدات تعمل بالكهرباء إلا إذا كان الإجراء المعتمد يسمح بذلك صراحةً.
05 | قائمة مراجعة الاختيار لمشاريع ControlLogix
- سجل رقم الكتالوج الكامل لوحدة إدخال/إخراج 1756 المثبتة.
- تأكد من أن الوحدة تدعم 1756-TBCH وهيكل الكتلة الطرفية القياسي.
- تحقق من أحجام الموصلات، وأبعاد العزل، وما إذا كان أي طرف يتطلب موصلين.
- راجع مخطط أسلاك الوحدة وتعيينات الأطراف قبل نقل الأسلاك الميدانية.
- قارن بين المكون الحالي ووثائق المورد قبل طلب قطع الغيار.
بالنسبة للمشاريع ذات المساحة المحدودة في اللوحة، أو الأسلاك عالية الكثافة، أو الإشارات المختلطة (تناظرية ومنفصلة)، تحقق من مسار الأسلاك والخلوص عند الباب مقابل تجميعة الوحدة الفعلية. لا تعتمد على توافق الكتلة الطرفية وحدها لتأكيد الملاءمة داخل الخزانة.
06 | رؤى Global PLC Spare HUB
في الصيانة الميدانية، يمكن لكتلة التوصيل الطرفية القابلة للفصل أن تقلل من مقدار الأسلاك الميدانية التي يتم التعامل معها أثناء استبدال وحدة الإدخال/الإخراج. تعتمد هذه الفائدة على التسمية الصحيحة، والأجهزة البديلة المتوافقة، وإجراءات التغيير المنضبطة.
عند فشل قناة إدخال/إخراج، يجب على المهندسين أولاً فصل مشكلات الأسلاك في الجانب الميداني عن أعطال الجانب الخاص بالوحدة. يمكن للفحص البصري وفحوصات الاستمرارية المناسبة تحديد الموصلات المفكوكة أو الأسلاك التالفة قبل تركيب وحدة بديلة.
لذلك، يُفضل اختيار 1756-TBCH كجزء من تجميعة إدخال/إخراج ControlLogix تم التحقق منها، بدلاً من كونها مجرد موصل عام بـ 36 سنًا. قم دائمًا بالتحقق من اقتران الوحدة الدقيق وتعليمات الأسلاك للتطبيق.
07 | توريد ودعم المنتج
- المنتج: كتلة توصيل طرفية قابلة للفصل Allen-Bradley 1756-TBCH
- الضمان: ضمان لمدة 12 شهرًا، خاضع لشروط البيع المتفق عليها
- خيارات الشحن: FedEx، وUPS، وDHL
- معالجة الطلبات: الهدف هو المعالجة والإرسال في غضون 24-48 ساعة بعد تأكيد الطلب والمخزون
- قبل الطلب: قدم طراز وحدة الإدخال/الإخراج الكامل للمساعدة في تأكيد توافق الكتلة الطرفية
اتصل بـ Global PLC Spare HUB للحصول على عرض سعر، أو مراجعة التوافق، أو المساعدة في تحديد الكتلة الطرفية الصحيحة لتجميعة ControlLogix الخاصة بك.
08 | الأسئلة الشائعة
س1: كيف يمكنني تحديد ما إذا كان عطل في الكتلة الطرفية يسبب إشارة إدخال/إخراج متقطعة؟
قارن حالة الجهاز الميداني بمؤشر وحدة التحكم، ثم افحص الإنهاء والكابل المعني. قم بإجراء فحوصات الاستمرارية فقط بموجب إجراء عمل آمن معتمد. إذا اجتازت الأسلاك الفحوصات، استمر في استكشاف أخطاء الجهاز الميداني، وقناة الإدخال/الإخراج، وتكوين وحدة التحكم.
س2: ما هي المعلومات التي يجب أن أقدمها عند طلب بديل لـ 1756-TBCH مثبتة؟
قدم رقم كتالوج الكتلة الطرفية، ورقم وحدة إدخال/إخراج 1756 المتصلة، وأي تفاصيل ذات صلة بالأسلاك أو الهيكل. يمكن أن تساعد صورة للتجميعة المثبتة في تحديد الهوية، ولكن تحقق من أرقام الكتالوج مقابل وثائق المعدات.
س3: هل يمكنني نقل 1756-TBCH موصلة مباشرة إلى وحدة إدخال/إخراج بديلة؟
فقط عندما تدعم الوحدة البديلة هذه الكتلة الطرفية صراحةً وتظل تعيينات الأسلاك صالحة. قم بعزل الطاقة حسب الحاجة، وقم بتسمية الموصلات، وافحص الكتلة الطرفية، واتبع إجراءات الاستبدال والتشغيل المعتمدة.
س4: ماذا يجب أن أتحقق إذا كانت الكتلة الطرفية تتناسب ماديًا ولكن الوحدة البديلة لا تعمل بشكل صحيح؟
الملاءمة المادية لا تؤكد التوافق الكهربائي أو الوظيفي. تحقق من رقم كتالوج الوحدة، وتعيين الطرف، وجهد الجهاز الميداني ونوع الإشارة، وتكوين وحدة التحكم، ومؤشرات حالة الوحدة. لا تقم بتغيير الأسلاك بناءً على ملاءمة الموصل وحدها.
س5: هل 1756-TBCH مناسبة لكل وحدة إدخال/إخراج من ControlLogix؟
لا. تعتمد الكتلة الطرفية القابلة للفصل المطلوبة على وحدة الإدخال/الإخراج المحددة. تأكد من التوافق في وثائق Rockwell Automation ذات الصلة قبل الشراء، خاصة عند استبدال كتلة طرفية في تجميعة إدخال/إخراج متعلقة بالسلامة أو عالية الكثافة.
