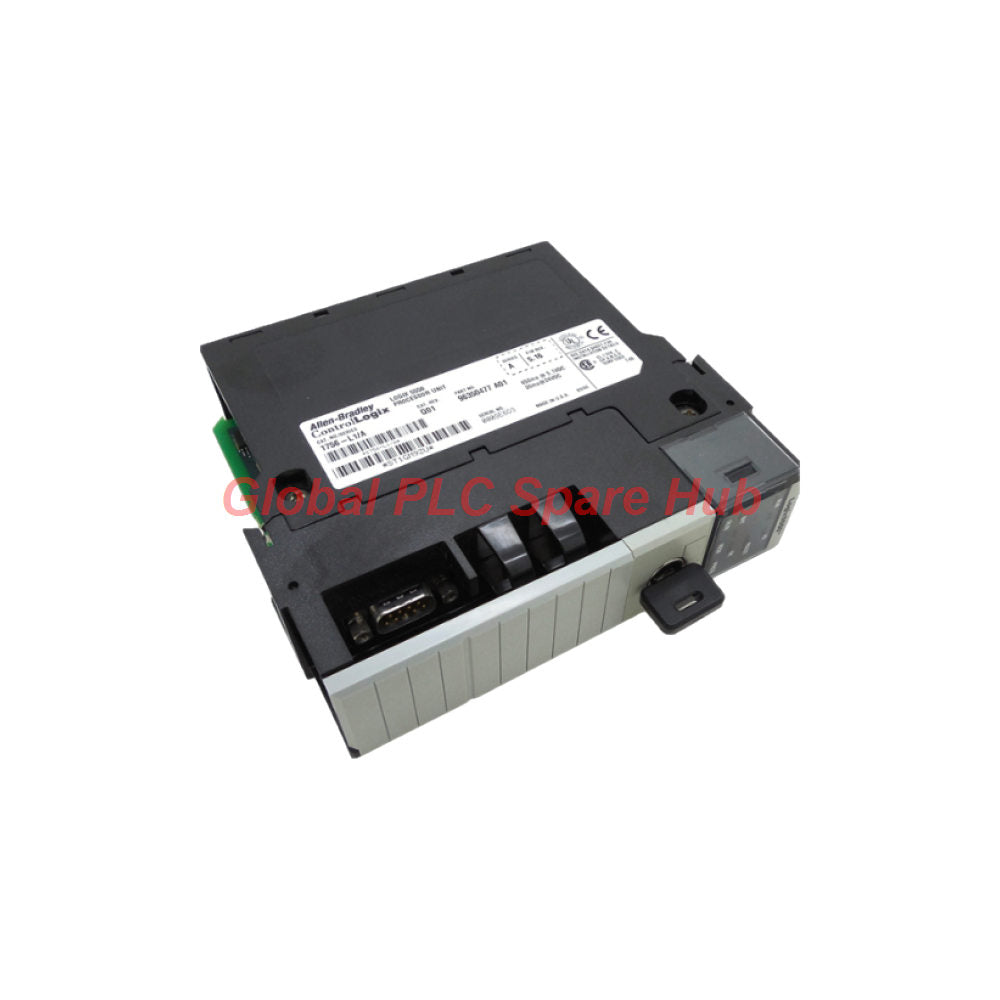

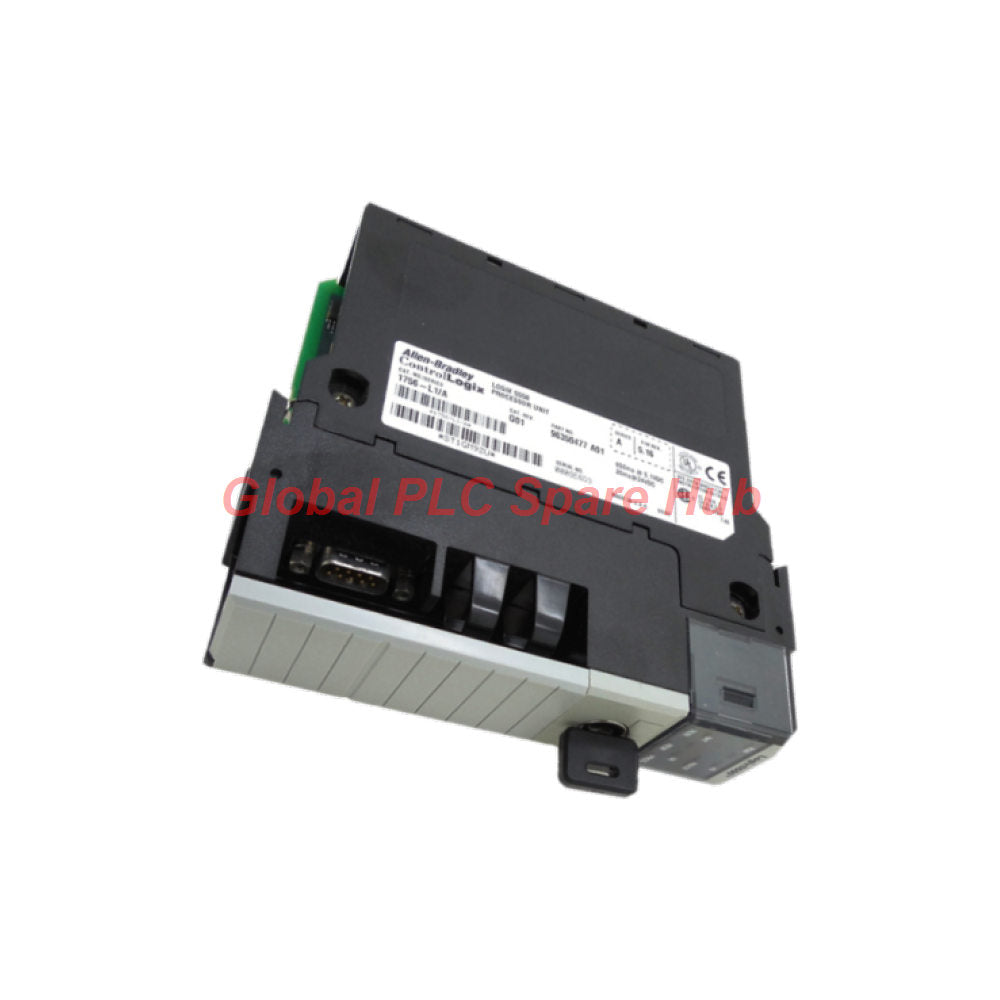

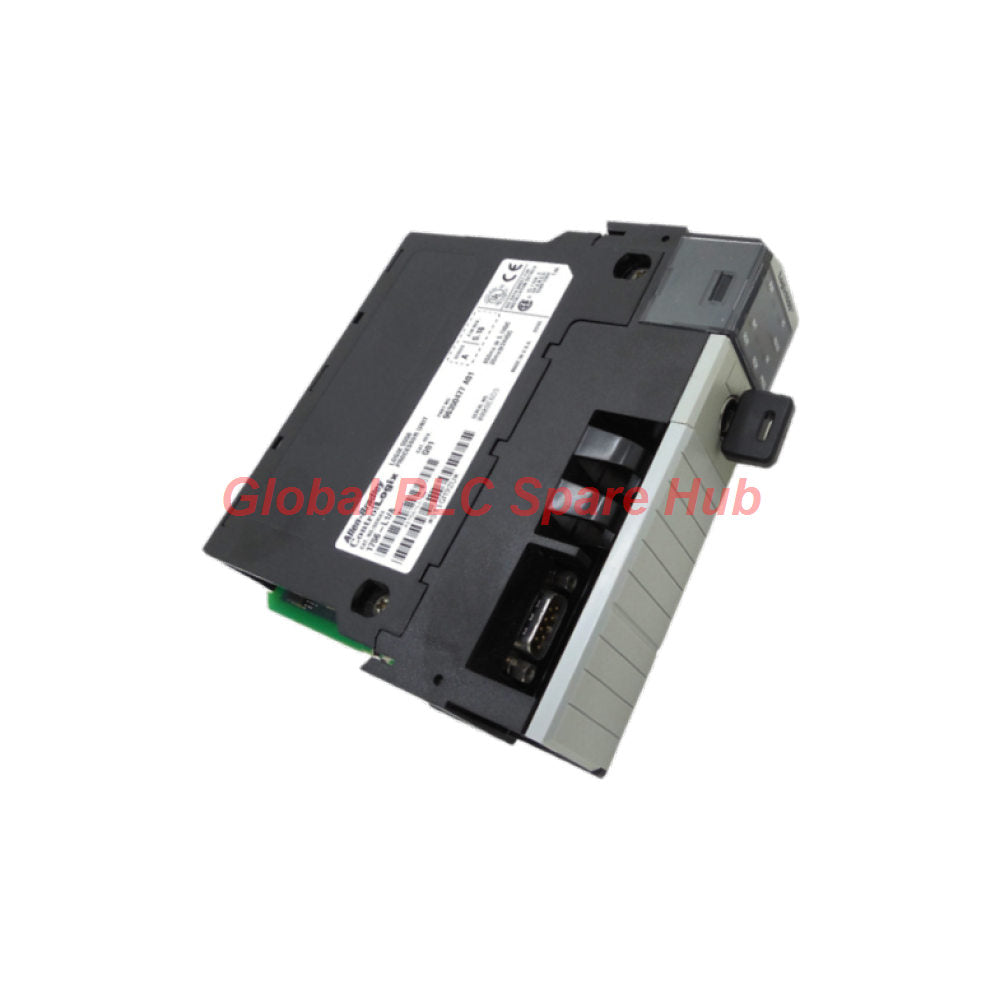

وحدة تحكم Allen-Bradley ControlLogix PAC طراز 1756-L1 مع منفذ RS232

نظرة عامة على المنتج

يعد Allen-Bradley 1756-L1 وحدة معالجة ControlLogix 5550 من شركة Rockwell Automation. يوفر هذا المعالج وظائف التحكم، والاتصال التسلسلي، والتحكم المنسق لأنظمة الأتمتة الصناعية.

يدعم 1756-L1 ما يصل إلى 250 اتصالاً ويوفر 64 كيلوبايت من ذاكرة المستخدم. ويدعم منفذ RS-232 المتكامل فيه الاتصال التسلسلي مع أجهزة البرمجة والأنظمة الصناعية المتوافقة.

يتم تركيب وحدة التحكم في فتحة واحدة من هيكل ControlLogix المتوافق. وتوفر اللوحة الخلفية للهيكل الطاقة التشغيلية. يمكن لوحدات تحكم متعددة مشاركة نفس الهيكل والعمل بشكل مستقل.

• الشركة المصنعة: Rockwell Automation
• العلامة التجارية: Allen-Bradley
• عائلة المنتج: ControlLogix
• نوع وحدة التحكم: معالج ControlLogix 5550
• الواجهة الأساسية: اتصال تسلسلي RS-232
• تكوين الذاكرة: ذاكرة مستخدم بسعة 64 كيلوبايت

المواصفات الفنية

المعامل	المواصفات
العلامة التجارية	Allen-Bradley
الشركة المصنعة	Rockwell Automation
الطراز	1756-L1
السلسلة	ControlLogix 5550
نوع الوحدة	معالج وحدة تحكم أتمتة قابلة للبرمجة (PAC)
ذاكرة المستخدم	64 كيلوبايت
أقصى عدد من الاتصالات المدعومة	250
منفذ الاتصال	منفذ واحد مدمج RS-232
بروتوكولات الاتصال التسلسلي	DF1 و DH-485، اعتماداً على تكوين الواجهة
متطلبات فتحة الهيكل	فتحة واحدة
تيار اللوحة الخلفية عند 5 فولت تيار مستمر	120 مللي أمبير مدرجة في المواصفات الموردة
تيار اللوحة الخلفية عند 24 فولت تيار مستمر	2 مللي أمبير مدرجة في المواصفات الموردة
أقصى تبديد للطاقة	4.1 وات عند 60 درجة مئوية، وفقاً لبيانات الوحدة الموردة
درجة حرارة التشغيل	0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	-40 درجة مئوية إلى 85 درجة مئوية
الرطوبة النسبية	5% إلى 95%، بدون تكثيف
جهد العزل	30 فولت مستمر، كما هو مدرج في المواصفات الموردة
نوع الغلاف	مفتوح
وحدات الذاكرة المتوافقة	1756-M1، 1756-M2، و 1756-M3، اعتماداً على توافق الأجهزة والبرامج الثابتة
البطارية الاحتياطية	1756-BA1؛ تحقق من مواصفات البطارية المطلوبة قبل الاستبدال
كابل الاتصال التسلسلي المتوافق	1756-CP3؛ قد يكون 1747-CP3 مناسباً للاتصالات المدعومة
الوزن	حوالي 0.28 كجم (10 أونصات)

ملاحظة حول المواصفات: تحتوي المراجع الموردة على تفاصيل متضاربة حول التيار والطاقة والذاكرة. قم بتأكيد هذه القيم مقابل الدليل الفني الخاص بـ Allen-Bradley قبل التركيب.

الميزات الأساسية والمزايا الهندسية

• معالجة ControlLogix: تنفيذ منطق وحدة التحكم لأتمتة الآلات والعمليات.
• الاتصال التسلسلي: توفير واجهة RS-232 مدمجة لأجهزة البرمجة والإشراف المدعومة.
• التكامل مع الهيكل: استخدام اللوحة الخلفية لـ ControlLogix للطاقة والاتصال بالنظام.
• بنية متعددة وحدات التحكم: السماح لوحدات التحكم المتوافقة بالعمل داخل نفس الهيكل.
• ذاكرة قابلة للتوسيع: دعم وحدات ذاكرة محددة عندما يسمح تكوين الأجهزة والبرامج الثابتة بذلك.
• تشخيص الحالة: تساعد المؤشرات الموجودة على اللوحة الأمامية المهندسين على تحديد حالات تشغيل وحدة التحكم وظروف الخطأ.
• نطاق درجة الحرارة الصناعية: دعم التشغيل من 0 درجة مئوية إلى 60 درجة مئوية في ظل ظروف بيئية محددة.

التطبيقات الصناعية النموذجية

• أتمتة التصنيع: تنسيق تسلسل الآلات، وأنظمة التشابك، ومنطق الإنتاج.
• التحكم في العمليات: دعم مهام التحكم في الأنظمة الصناعية المتوافقة.
• مناولة المواد: تنسيق تسلسل الناقلات ومنطق حالة المعدات.
• تكامل الآلات: تبادل البيانات التسلسلية مع أجهزة HMI والأجهزة الإشرافية المتوافقة.
• أنظمة الإدخال/الإخراج الموزعة: دعم بنى ControlLogix المناسبة وأنظمة الإدخال/الإخراج عن بُعد عبر واجهات النظام المتوافقة.
• صيانة الأنظمة القديمة: توفير خيار استبدال للتركيبات المصممة حول نفس وحدة التحكم وتكوين الهيكل.

دليل التركيب

1. تأكد من طراز وحدة التحكم، ونوع الهيكل، ومتطلبات البرامج الثابتة، وتوافق التطبيق.
2. افصل الطاقة وفقاً لإجراءات السلامة الكهربائية المعتمدة في المصنع.
3. افحص فتحة الهيكل وموصل اللوحة الخلفية بحثاً عن أي تلف أو تلوث.
4. أدخل 1756-L1 في فتحة هيكل ControlLogix متوافقة.
5. قم بتثبيت الوحدة وفقاً لدليل التركيب المعمول به.
6. قم بتوصيل كابل الاتصال التسلسلي المعتمد بمنفذ RS-232 عند الحاجة.
7. أعد الطاقة وافحص مؤشرات الحالة في اللوحة الأمامية.
8. تحقق من تكوين وحدة التحكم قبل تمكين تشغيل الآلة.

ملاحظة هامة: تتطلب وحدة 1756-L1 هيكلاً ومصدر طاقة ControlLogix متوافقين. فهي لا تعمل كوحدة تحكم مستقلة خارج النظام الأساسي المدعوم.

إمكانيات التشغيل والتشخيص

يمكن للمهندسين استخدام مؤشرات اللوحة الأمامية لوحدة التحكم لتقييم حالة التشغيل. يمكن أن توفر برامج البرمجة معلومات تشخيصية إضافية عندما تدعم مراجعة وحدة التحكم المثبتة.

• الفحوصات الأولية: افحص حالة الطاقة، ومؤشرات وحدة التحكم، وتوصيلات الهيكل.
• فحوصات الاتصال: تحقق من الإعدادات التسلسلية، وتوصيلات الكابلات، واختيار البروتوكول، وتكوين الجهاز المتصل.
• التحقق من المنطق: راجع تكوين المشروع قبل وضع العملية في الخدمة.
• التحقيق في الأخطاء: تحقق من حالة وحدة التحكم، والأخطاء المبلغ عنها، وتشخيصات البرامج ذات الصلة.
• سجلات الصيانة: سجل مراجعات البرامج الثابتة، وتواريخ استبدال البطارية، ونسخ التكوين الاحتياطية.

ملاحظات التوافق والتكوين

• الهيكل: تأكد من التوافق مع هيكل ControlLogix المثبت، مثل 1756-A4 أو 1756-A7 أو 1756-A10 أو 1756-A13 أو 1756-A17، حيثما كان ذلك مدعوماً.
• مصدر الطاقة: استخدم مصدر طاقة ControlLogix متوافقاً ومناسباً لحمل الهيكل بالكامل.
• الذاكرة: راجع وثائق وحدة التحكم قبل تركيب وحدة ذاكرة 1756-M1 أو 1756-M2 أو 1756-M3.
• برامج البرمجة: تأكد من أن بيئة البرمجة المثبتة تدعم 1756-L1 ومراجعة البرامج الثابتة الخاصة بها.
• الاتصال: لا تفترض أن منفذ RS-232 الخاص بوحدة التحكم يدعم بشكل مباشر كل شبكة مدرجة لمنصة ControlLogix الأوسع. تحقق من وحدة الواجهة المطلوبة وبنية الشبكة.
• تكامل الإدخال/الإخراج: تحقق من بنية الإدخال/الإخراج المدعومة من المعالج قبل توصيل وحدات الإدخال/الإخراج المحلية أو البعيدة.

رؤية Global PLC Spare HUB

من منظور الصيانة الميدانية، يعد توافق وحدة التحكم أكثر أهمية من مجرد الملاءمة المادية. يجب على المهندسين التحقق من مراجعة المعالج، وملف المشروع، ومسار الاتصال، وتكوين الذاكرة قبل الاستبدال.

مثال عملي: يستبدل فريق الصيانة وحدة تحكم بعد توقف الآلة عن التواصل مع الكمبيوتر الإشرافي. يجب أن تتضمن عملية الاستبدال فحص توافق الهيكل، واختبار الاتصال التسلسلي، ومراجعة برنامج وحدة التحكم الأصلي. يجب على المهندسين أيضاً التحقق من عناوين الأجهزة المكونة وإعدادات الاتصال قبل إعادة تشغيل الإنتاج.

بالنسبة لتركيبات ControlLogix القديمة، لا تفترض أن المشروع الحالي سينتقل دون تغييرات. تأكد من توافق البرامج واحتفظ بنسخة احتياطية موثقة للتطبيق قبل تعديل تكوين وحدة التحكم.

المتطلبات البيئية ومتطلبات الصيانة

• حافظ على بيئة التشغيل بين 0 درجة مئوية و 60 درجة مئوية.
• قم بتخزين الوحدة بين -40 درجة مئوية و 85 درجة مئوية عندما لا تكون قيد الخدمة.
• حافظ على الرطوبة النسبية بين 5% و 95%، بدون تكثيف.
• احمِ الوحدة ذات النمط المفتوح من الغبار الموصل والرطوبة والملوثات الأخرى.
• اتبع احتياطات الشركة المصنعة بشأن التفريغ الكهروستاتيكي أثناء المناولة.
• تحقق من حالة البطارية ومتطلبات الاستبدال وفقاً للدليل المعمول به.
• قم بنسخ برامج وحدة التحكم وبيانات التكوين احتياطياً قبل أعمال الصيانة.

الشهادات والامتثال

تعتمد الموافقات المعمول بها على مراجعة المنتج الدقيقة وتكوين التركيب. راجع وثائق الشركة المصنعة الأصلية ولوحة اسم المنتج للحصول على الشهادات المعتمدة.

لا تفترض أن شهادة معينة للمناطق الخطرة أو التوافق الكهرومغناطيسي (EMC) أو شهادة السلامة تنطبق دون التحقق من الوثائق ذات الصلة.

تفاصيل التعبئة والتوريد

• المنتج: وحدة معالج Allen-Bradley 1756-L1.
• الحالة: تأكد من حالة التوريد المتاحة عند طلب عرض سعر.
• التعبئة والتغليف: تغليف واقٍ مناسب للمعدات الإلكترونية الصناعية.
• الملحقات المضمنة: تحقق من عرض السعر لمعرفة محتويات الحزمة بالضبط. لا يُفترض تضمين الكابلات، وحدات الذاكرة، البطاريات، الهياكل، ومصادر الطاقة.
• الضمان: ضمان لمدة 12 شهراً، يخضع للشروط المكتوبة للبائع.
• الشحن: عبر FedEx أو UPS أو DHL، حسب الوجهة وتوفر الخدمة.
• الإرسال: الشحن خلال 24-48 ساعة بعد تأكيد الطلب، حسب توفر المخزون ومعالجة الطلب.

الأسئلة المتكررة

س1: ما هي الوظيفة الأساسية لـ Allen-Bradley 1756-L1؟

تعد 1756-L1 معالج ControlLogix 5550. وهي تقوم بتنفيذ منطق وحدة التحكم وتدعم الاتصال التسلسلي في أنظمة الأتمتة المتوافقة.

س2: هل تتضمن 1756-L1 ذاكرة غير متطايرة؟

تشير المواصفات الموردة إلى أن وحدة التحكم لا تحتوي على ذاكرة غير متطايرة مدمجة. تحقق من متطلبات وحدة الذاكرة المعمول بها وإجراءات النسخ الاحتياطي قبل التشغيل.

س3: ما الذي يجب على المهندسين التحقق منه قبل استبدال 1756-L1 مثبتة؟

تحقق من الهيكل، ومراجعة المعالج، وتوافق المشروع، وتكوين الذاكرة، ومتطلبات البطارية، وإعدادات الاتصال. قم بنسخ التطبيق الحالي احتياطياً قبل إزالة وحدة التحكم الأصلية.

س4: لماذا قد تفشل وحدة التحكم في التواصل مع HMI؟

تشمل الأسباب الشائعة الإعدادات التسلسلية غير الصحيحة، والبروتوكولات غير المتوافقة، والكابلات المعيبة، وتكوينات الأجهزة غير المتطابقة. تحقق من الأسلاك ومعلمات الاتصال قبل استبدال الجهاز.

س5: كيف يمكن للمشترين اختيار وحدة التحكم البديلة الصحيحة؟

طابق رقم القطعة بالكامل وتحقق من البرامج الثابتة المثبتة، والهيكل، ومتطلبات الذاكرة، وبنية النظام. قدم ملصق وحدة التحكم الحالية وتفاصيل التطبيق عند طلب عرض سعر.

الطلب والدعم الفني

اتصل بـ Global PLC Spare HUB للحصول على الأسعار، والتوافر، وفترة التوريد، وفحوصات التوافق الخاصة بـ وحدة معالج Allen-Bradley 1756-L1 ControlLogix 5550.

يرجى تقديم الكمية المطلوبة، ووجهة التسليم، وتفاصيل النظام الحالي. يمكن لفريقنا المساعدة في مراجعة متطلبات الطلب قبل الشحن.
