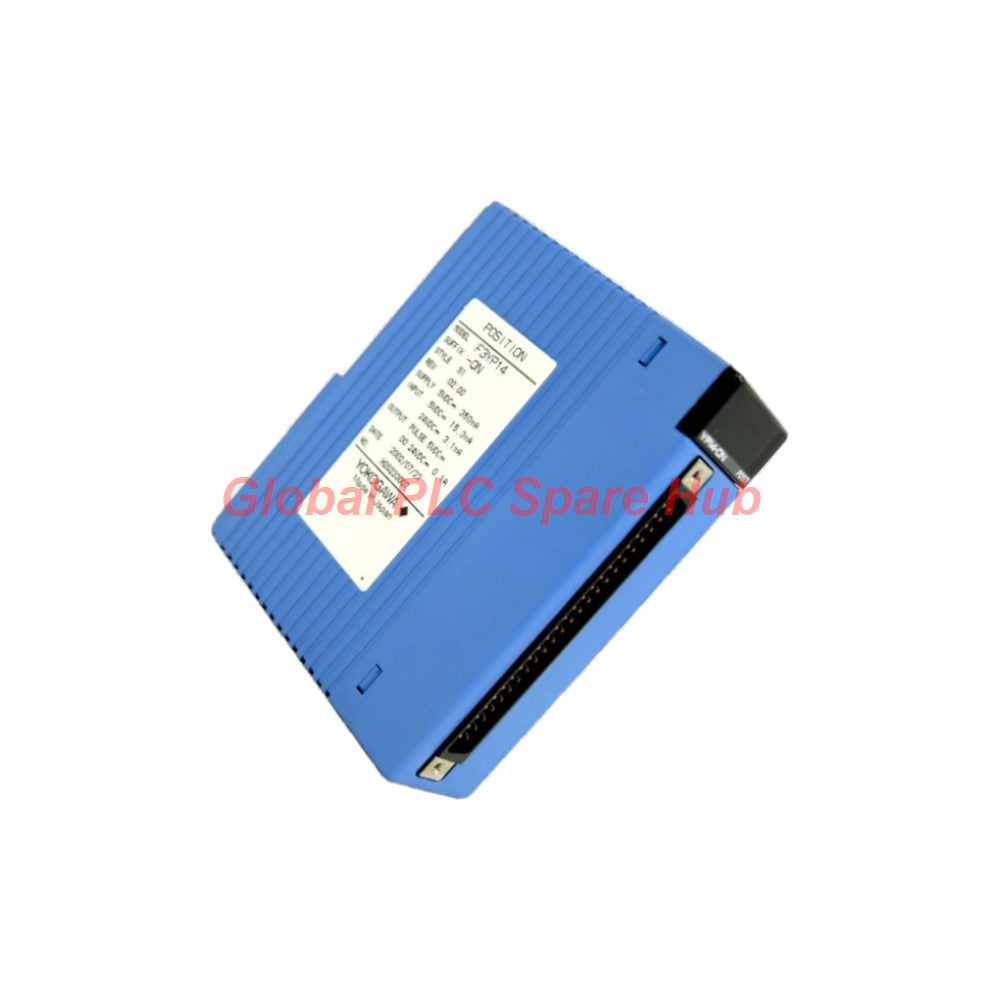

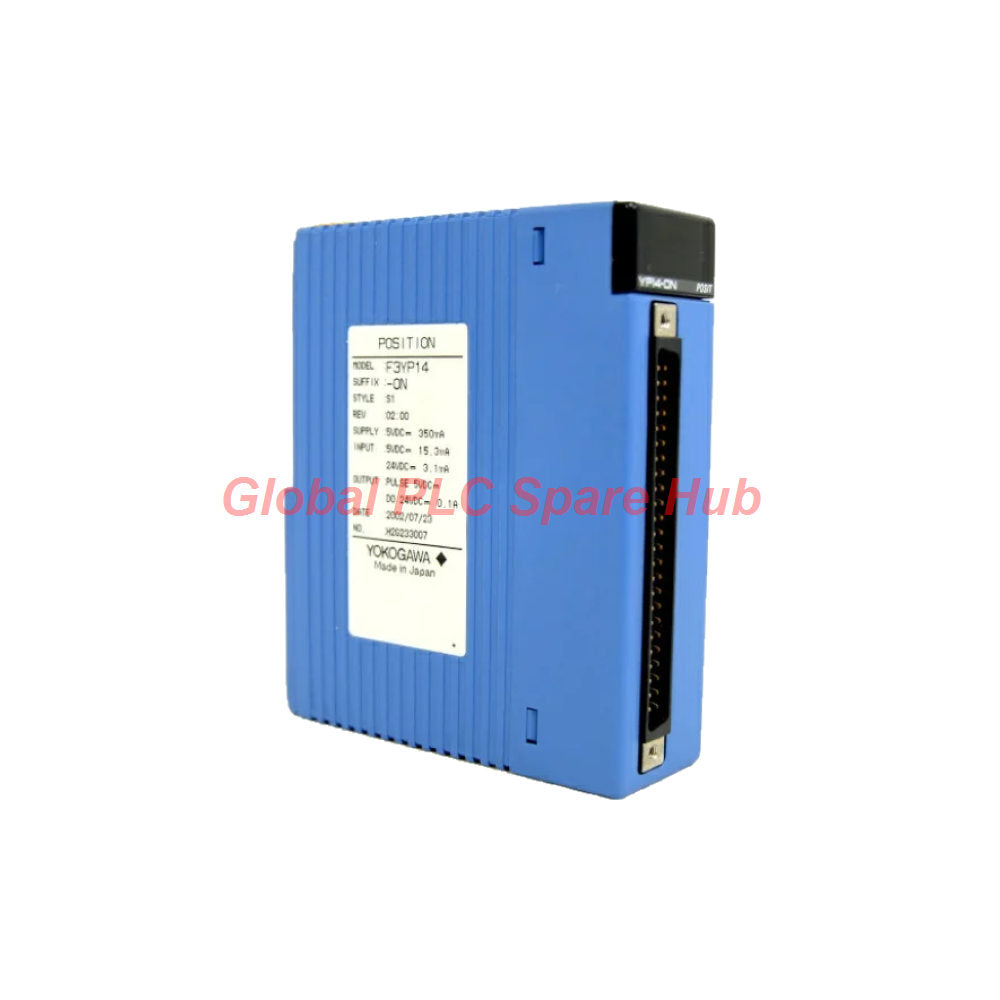

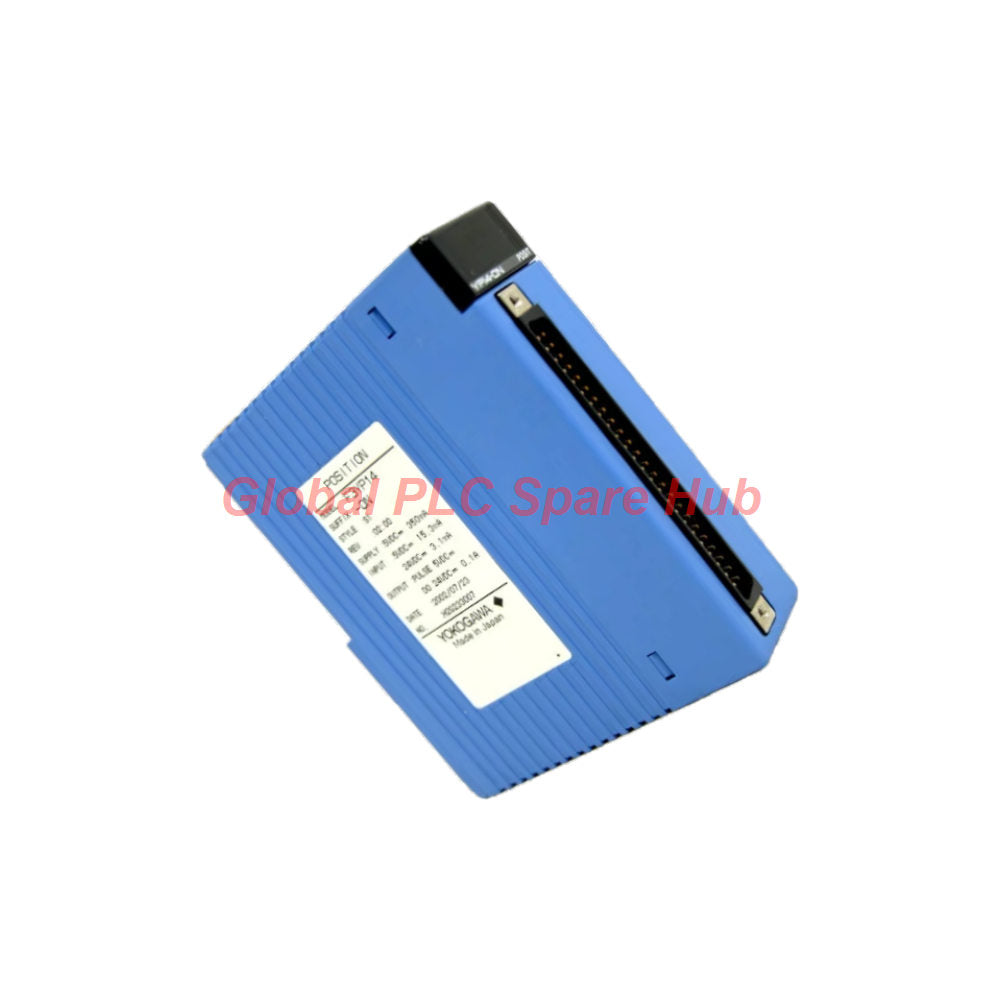

Módulo de salida de pulsos de control de movimiento Yokogawa F3YP14-0N

Descripción general del producto

El Yokogawa F3YP14-0N es un módulo de posicionamiento de cuatro ejes para la plataforma de controladores programables FA-M3. Genera pulsos de comando de posición para el control de movimiento en lazo abierto. El módulo admite aplicaciones de servomotores y motores paso a paso mediante salidas de impulsos diferenciales. Ofrece posicionamiento punto a punto y admite interpolación lineal multieje bajo control de la CPU. Los ingenieros pueden configurar la aceleración, desaceleración, búsquedas de origen y velocidades de movimiento para cumplir con los requisitos de diferentes máquinas. El módulo de posicionamiento F3YP14-0N es adecuado para equipos automatizados que requieren comandos de movimiento repetibles y control coordinado de ejes. Sus funciones de respaldo ayudan a conservar los datos de configuración a través del módulo de CPU o la memoria Flash ROM.

Especificaciones técnicas

Marca	Yokogawa
Modelo	F3YP14-0N
Serie del producto	FA-M3
Tipo de módulo	Módulo de posicionamiento de cuatro ejes
Método de control	Control de posición en lazo abierto mediante salida de pulsos de comando
Modo de control	Control de posición
Número de ejes	4 ejes
Interfaz de salida de pulsos	Salida diferencial compatible con RS-422A
Frecuencia máxima de pulsos de servo	3,998,000 pulsos por segundo (pps)
Frecuencia máxima de pulsos de motor paso a paso	499,750 pps
Referencia de velocidad de servo	0.1 a 3,998,000 pps
Referencia de velocidad de motor paso a paso	0.1 a 499,750 pps
Rango de referencia de posición	-2,147,483,648 a 2,147,483,647 pulsos
Funciones de movimiento	Movimiento punto a punto e interpolación lineal multieje controlada por CPU
Perfiles de aceleración y desaceleración	Curvas trapezoidales y en forma de S
Tiempo de aceleración	0 a 32,767 ms, configurable de forma independiente
Tiempo de desaceleración	0 a 32,767 ms, configurable de forma independiente
Búsqueda de origen	Entradas de origen y límite configurables, fase Z del encoder y modo de búsqueda automática
Velocidad de búsqueda de origen	Configurable por el usuario
Entradas externas	Finales de carrera, señales de origen y señales de fase Z del encoder
Salida externa	Señal de borrado de pulso de desviación
Respaldo de datos	Respaldo en módulo de CPU y respaldo en memoria Flash ROM

Nota sobre las especificaciones: Los datos proporcionados no definen el rango de medición analógica, la sensibilidad del sensor, la linealidad ni la resolución de medición. Este módulo genera pulsos de posicionamiento en lugar de medir una variable de proceso analógica. Confirme los detalles eléctricos, ambientales y de certificación adicionales consultando el manual oficial del hardware.

Funciones clave y ventajas de ingeniería

• Control de cuatro ejes: Un módulo admite cuatro ejes de posicionamiento para arquitecturas de control de máquinas compactas.
• Salida de pulsos de alta velocidad: Las salidas diferenciales admiten frecuencias de pulsos de servo de hasta 3,998,000 pps.
• Selección flexible de motores: Los límites separados de frecuencia de pulsos se adaptan a sistemas de servomotores y motores paso a paso.
• Perfiles de movimiento configurables: Las curvas trapezoidales y en S ayudan a los ingenieros a gestionar la aceleración y la desaceleración.
• Movimiento multieje: La interpolación lineal controlada por CPU admite tareas de posicionamiento coordinado.
• Recuperación de referencia: Las funciones de búsqueda de origen permiten establecer la referencia de la máquina después del arranque o la recuperación.
• Retención de configuración: Las opciones de respaldo en CPU y Flash ROM admiten la preservación de datos.

Aplicaciones industriales típicas

• Maquinaria de envasado: Coordinar la alimentación, indexación y posicionamiento de ejes durante los ciclos de producción.
• Equipo de montaje: Controlar la transferencia de componentes y etapas de posicionamiento en múltiples estaciones.
• Manipulación de materiales: Generar comandos de movimiento para mecanismos de recogida y colocación (*pick-and-place*) y transferencia.
• Fabricación electrónica: Posicionar piezas de trabajo durante procesos automatizados de montaje e inspección.
• Maquinaria de propósito especial: Controlar el movimiento lineal repetible en equipos de producción dedicados.
• Modernización de máquinas: Compatible con sistemas de control FA-M3 que requieren posicionamiento de pulsos de cuatro ejes.

Guía de instalación

1. Verifique el controlador: Confirme la CPU FA-M3 instalada, la configuración de la base y la compatibilidad del módulo.
2. Compruebe la interfaz del accionamiento: Verifique la compatibilidad de los pulsos diferenciales RS-422A con cada servoaccionamiento o accionamiento de motor paso a paso.
3. Revise los requisitos eléctricos: Consulte el diagrama de cableado oficial antes de conectar las líneas de pulsos y señales.
4. Conecte las señales de referencia: Cablee las entradas de origen, finales de carrera y señales de fase Z del encoder según sea necesario.
5. Planifique el tendido de cables: Separe el cableado de señales de movimiento de los cables de alta potencia cuando sea posible.
6. Configure los parámetros de movimiento: Establezca la frecuencia de pulsos, referencias de posición, aceleración, desaceleración y ajustes de búsqueda de origen.
7. Pruebe cada eje: Comience a baja velocidad y verifique la dirección, los límites de recorrido y el comportamiento de referencia.
-->

Recordatorio de seguridad: Utilice protecciones adecuadas para la máquina y circuitos de seguridad independientes. No trate los límites de posicionamiento por software como funciones de protección calificadas para la seguridad.

Puesta en marcha, diagnóstico y mantenimiento

• Verificación de pulsos: Compare los recuentos de pulsos comandados con la retroalimentación del accionamiento o las mediciones de posición independientes.
• Comprobaciones de dirección: Confirme las direcciones de movimiento positivo y negativo antes de la operación automática.
• Verificación de origen: Pruebe el funcionamiento del interruptor de inicio y el comportamiento de la fase Z del encoder durante las búsquedas de referencia.
• Pruebas de límites: Verifique cada entrada de límite y confirme la respuesta esperada de la máquina.
• Ajuste de movimiento: Ajuste los perfiles de aceleración y desaceleración para reducir el choque mecánico y la vibración.
• Comprobaciones de respaldo: Confirme que la configuración requerida permanezca disponible a través del método de respaldo seleccionado.
• Inspección de señales: Investigue el movimiento intermitente comprobando conectores, blindaje, conexión a tierra y cableado de pulsos.

Limitación de diagnóstico: Las especificaciones suministradas no confirman códigos de falla integrados, historial de alarmas o funciones de diagnóstico en línea. Consulte el manual pertinente de FA-M3 para obtener información sobre el estado admitido y los procedimientos de solución de problemas.

Notas de compatibilidad

• Plataforma de controlador: Diseñado para sistemas Yokogawa FA-M3 compatibles.
• Servoaccionamientos: Verifique la compatibilidad con la entrada de pulsos diferenciales y el formato de pulso requerido.
• Accionamientos de motor paso a paso: Confirme que el accionamiento acepte la frecuencia de pulsos y la interfaz de comando del módulo.
• Señales de encoder: Compruebe la compatibilidad eléctrica antes de utilizar la fase Z del encoder para búsquedas de origen.
• Configuración de la CPU: Verifique el soporte de la CPU, los requisitos de instalación del módulo y los procedimientos de control de interpolación.

No asuma la compatibilidad basándose únicamente en la familia del modelo. Proporcione su modelo de CPU y el modelo de accionamiento al solicitar una verificación de compatibilidad.

Clasificaciones ambientales y certificaciones

Las especificaciones disponibles no establecen la temperatura de operación, temperatura de almacenamiento, clasificación de humedad, resistencia a la vibración, rendimiento de EMC o grado de protección IP para el F3YP14-0N.

Los detalles de certificación tampoco están confirmados en la información suministrada. Consulte la documentación aplicable de Yokogawa antes de utilizar el módulo en entornos industriales regulados o hostiles.

Perspectiva de Global PLC Spare HUB

Para los sistemas de posicionamiento por pulsos, los ingenieros deben evaluar la cadena de movimiento completa en lugar del módulo únicamente. El controlador genera comandos, mientras que el accionamiento y el conjunto mecánico determinan el movimiento real.

• Ejemplo de campo — mesa de indexación: Una máquina de cuatro estaciones puede utilizar ejes separados para indexación, alimentación, elevación y transferencia. Los ingenieros pueden asignar a cada eje un perfil de velocidad y aceleración adecuado.
• Ejemplo de campo — inestabilidad en el retorno al origen: Si una máquina regresa a posiciones de inicio inconsistentes, inspeccione el interruptor de origen, la señal de fase Z del encoder y la secuencia de búsqueda. Compruebe también la holgura mecánica y el cableado de la señal.
• Ejemplo de campo — posicionamiento fallido: Si el conteo de pulsos comandado es correcto pero la carga se detiene antes de tiempo, inspeccione las alarmas del accionamiento, el torque del motor, los ajustes de aceleración y la resistencia mecánica.

Estos ejemplos describen métodos comunes de puesta en marcha. No representan pruebas de campo verificadas de una instalación específica de F3YP14-0N.

Embalaje y garantía

• Producto: Módulo de posicionamiento Yokogawa FA-M3 F3YP14-0N.
• Embalaje: Embalaje protector adecuado para el transporte.
• Accesorios incluidos: Confirme los bloques de terminales, cables, manuales y otros accesorios con el equipo de ventas antes de realizar el pedido.
• Garantía: Garantía de 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Envío: FedEx, UPS o DHL, sujeto a destino y disponibilidad del servicio.
• Despacho: Envío dentro de las 24–48 horas posteriores a la confirmación del pedido, sujeto a disponibilidad de stock y autorización de pago.

Preguntas frecuentes

P1: ¿Cuántos ejes puede controlar el F3YP14-0N?

El módulo admite cuatro ejes. Verifique la configuración de la CPU y los requisitos de la aplicación antes de asignar movimientos coordinados.

P2: ¿Puede este módulo controlar servomotores y motores paso a paso?

Admite aplicaciones de comando de pulso para ambos tipos de motor. Confirme los requisitos de entrada diferencial y la frecuencia máxima de pulsos de cada accionamiento.

P3: ¿Por qué un motor no alcanza la posición comandada?

Compruebe las alarmas del accionamiento, ajustes de aceleración, carga mecánica, alineación del acoplamiento y señales de retroalimentación. El conteo de pulsos de comando del módulo no confirma de forma independiente la posición real de la carga.

P4: ¿Qué deben verificar los ingenieros antes de reemplazar un módulo instalado?

Confirme el número de modelo completo, la compatibilidad de la CPU, la interfaz de pulsos, la disposición del cableado y las funciones de movimiento requeridas. También compare el respaldo de parámetros existente y los registros de puesta en marcha.

P5: ¿Cómo deben los compradores seleccionar el módulo de posicionamiento correcto?

Comience con el número de ejes, la frecuencia de pulsos requerida, la interfaz del accionamiento del motor y las necesidades de interpolación. Luego verifique la compatibilidad del controlador, los requisitos de búsqueda de origen, las clasificaciones ambientales y la documentación disponible. Póngase en contacto con Global PLC Spare HUB con los detalles de su sistema para obtener asistencia.

Información de pedido

Solicite una cotización para el módulo de posicionamiento Yokogawa F3YP14-0N. Proporcione la cantidad requerida, el destino de entrega, el modelo del controlador y las especificaciones del accionamiento.

• Marca: Yokogawa
• Modelo: F3YP14-0N
• Serie: FA-M3
• Tipo de producto: Módulo de posicionamiento de cuatro ejes
• Garantía: 12 meses, sujeta a términos por escrito
• Opciones de envío: FedEx, UPS y DHL

Póngase en contacto con Global PLC Spare HUB para obtener información sobre disponibilidad actual, precios, tiempo de entrega y confirmación de compatibilidad técnica.
