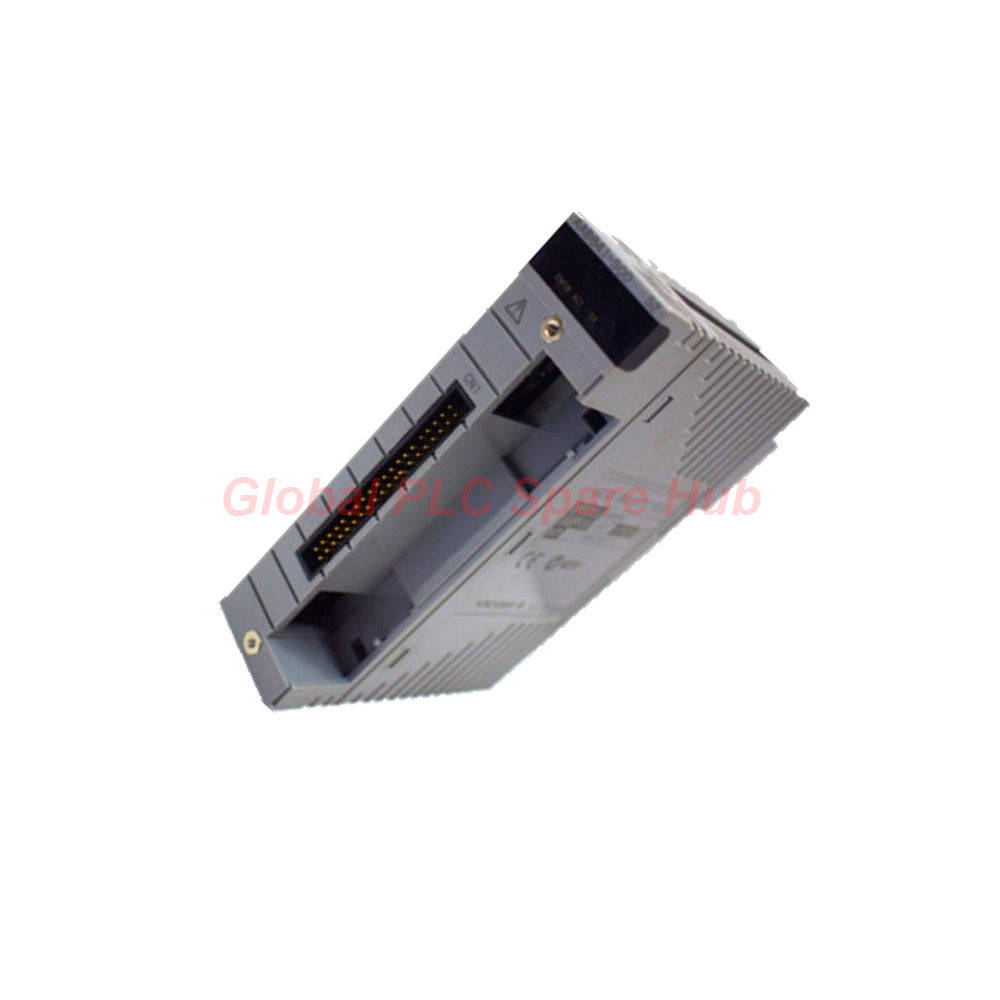

Yokogawa AAB841-S00 Módulo de E/S analógicas AAB841 1-5 V 4-20 mA E/S de 8 canales

Introducción del Producto

• El Yokogawa AAB841-S00 es un módulo de E/S analógicas de alta densidad.
• Admite entrada de 8 canales (1-5 V) y salida de 8 canales (4-20 mA).
• La serie AAB841 presenta un diseño de entrada diferencial no aislada.
• Los ingenieros deben descargar el manual de hardware oficial para configuraciones precisas de los pines.
• Solicite la hoja de datos técnicos del AAB841-S00 a nuestro equipo de soporte.

Desglose de la Configuración: Árbol de Sufijos

• AAB841 (Módulo de E/S Analógicas)
•     └── -S [Tipo Estándar]
•         └── 0 [Sin Protección contra Explosiones]
•             └── 0 [Tipo Básico]

Matriz de Especificaciones Técnicas

• Marca: Yokogawa
• Modelo: AAB841-S00
• Señal de Entrada: 1 a 5 V CC (Diferencial)
• Señal de Salida: 4 a 20 mA CC
• Resistencia de Entrada: ≥ 1 MΩ (Encendido) / 340 kΩ (Apagado)
• Precisión: Entrada ±16 µA / Salida ±48 µA
• Período de Actualización de Datos: Procesamiento de alta velocidad de 10 ms
• Deriva de Temperatura: ±0.1 % por cada 10 °C
• Alimentación del Transmisor: 14.8 V o más a 20 mA
• Consumo Máx.: 310 mA (5 V CC) / 250 mA (24 V CC)

Perspectiva de Global PLC Spare HUB

• El AAB841-S00 ofrece una excepcional rentabilidad para lazos de control localizados.
• Su tasa de actualización de 10ms asegura una respuesta de alta velocidad en entornos de procesos dinámicos.
• El AAB841 simplifica la integración de transmisores de 2 y 4 hilos mediante la configuración de pines.
• Recomendamos este módulo para usuarios que buscan repuestos Yokogawa CENTUM VP confiables.

Compatibilidad y Aplicación de Equipos

• Integración de Sistemas: Compatible con unidades Yokogawa CENTUM VP y CS 3000 FIO.
• Conectividad Externa: Compatible con cables KS1, KS2 y placas de terminales AEA4D.
• Soporte de Redundancia: Funciona con configuraciones redundantes duales ATA4D para seguridad.
• Industrias Objetivo: Plantas petroquímicas, instalaciones de tratamiento de agua y generación de energía.

Características de Diagnóstico y Mantenimiento

• Detección de Circuito Abierto: Identifica fallas cuando la corriente cae por debajo de 0.65 mA.
• Autodiagnóstico: Verificaciones internas monitorean la comunicación del backplane y la integridad de la señal.
• Facilidad de Mantenimiento: El diseño de intercambio en caliente minimiza el tiempo de inactividad durante el reemplazo del módulo.

Logística y Garantía de Calidad

• Garantía: Garantía de calidad integral de 12 meses en todas las unidades AAB841-S00.
• Envío: Envío seguro en 24-48 horas desde nuestro centro global.
• Entrega Express: Tránsito confiable a través de FedEx, UPS y DHL.

Guía de Selección y Compra

• Confirme que el tipo de señal de entrada sea estrictamente 1-5 V CC antes de realizar el pedido.
• Verifique que el voltaje de modo común admisible esté dentro de los límites de ±1 V.
• Seleccione el adaptador ATM4A o ATV4A correcto para su cableado específico.

Preguntas Frecuentes Profesionales (Basadas en la Experiencia)

• ¿Cómo cambio la configuración del transmisor de 2/4 hilos?
• Debe ajustar manualmente los cabezales de los pines físicos ubicados en el cuerpo del módulo AAB841-S00.
• ¿Por qué cambia la resistencia de entrada cuando se apaga la energía?
• El AAB841 utiliza interruptores semiconductores que alteran la impedancia para proteger los circuitos durante los cortes de energía.
• ¿Puede este módulo manejar señales de entrada de 4-20mA directamente?
• No, el AAB841-S00 requiere una resistencia de 250 ohmios para la conversión de 4-20mA a 1-5V.
• ¿Cuál es el riesgo principal de usar un módulo no aislado?
• Pueden producirse bucles de tierra si los sensores de campo tienen diferentes potenciales de tierra.
• ¿El AAB841-S00 incluye bloques de terminales en la caja?
• Normalmente, las placas de terminales como la AEA4D se venden por separado del módulo AAB841.
