XNX-AMAI-NHCB1 Transmisor de gas Honeywell XNX HART local

XNX-AMAI-NHCB1 Arquitectura del transmisor universal de gas Honeywell XNX

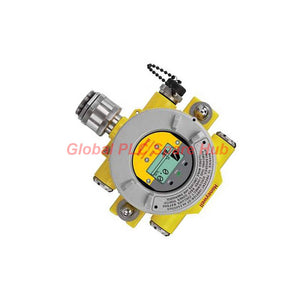

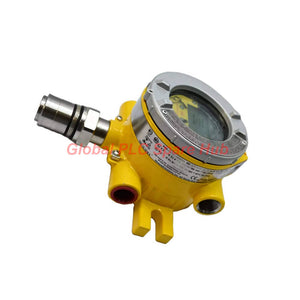

El Honeywell XNX-AMAI-NHCB1 proporciona una monitorización completa y a prueba de explosiones para riesgos inflamables en la infraestructura de automatización industrial. Basado en una arquitectura de transmisor estandarizada, esta plataforma de transmisor universal XNX armoniza el cableado de señal, las operaciones de campo y la integración del panel de control en diversos módulos de detección de gas. Los ingenieros de instrumentación confían en este conjunto de carcasa de aluminio pintado para proteger las unidades de procesamiento de refinerías, las plataformas marinas y los centros de distribución de gas contra fugas de gas atmosférico combustible.

Este modelo específico integra un cartucho sensor de perla catalítica (CB1) de alta sensibilidad, clasificado para concentraciones de gas inflamable del 0 al 100% LEL. Con una interfaz de personalidad multifuncional por infrarrojos, el XNX-AMAI-NHCB1 es compatible directamente con dispositivos ópticos remotos como Honeywell Searchline Excel y Searchpoint Optima, junto con entradas de bucle de corriente de 4-20 mA de 3 hilos de terceros. Equipado con un puerto HART IS local instalado de fábrica, los técnicos de campo conectan calibradores manuales HART directamente en el transmisor en ubicaciones clasificadas como peligrosas sin comprometer la integridad de seguridad del envolvente.

XNX-AMAI-NHCB1 Desglose de la configuración del modelo

• [XNX] Plataforma: Unidad base del transmisor universal Honeywell XNX
•   └── [A] Certificación: Estándar de seguridad para áreas peligrosas ATEX / IECEx
•       └── [M] Tipo de rosca: 5 entradas de cable de conducto métrico M25
•           └── [A] Material del envolvente: Aluminio pintado de calidad marina LM25
•               └── [I] Tarjeta de personalidad: Productos infrarrojos (Searchline Excel, Searchpoint Optima y entrada genérica de 4-20 mA)
•                   └── [N] Ranura de opción: Arquitectura de núcleo estándar (sin tarjeta de relé / Modbus)
•                       └── [H] Puerto local: Conexión de interfaz HART local intrínsecamente segura integrada
•                           └── [CB1] Módulo sensor: Celda de perla catalítica (rango de gas combustible del 0 al 100% LEL)

Parámetros técnicos y perfil de rendimiento

Integración de sistemas de control y capacidades de diagnóstico

El Honeywell XNX-AMAI-NHCB1 incorpora una pantalla matricial de alto contraste iluminada que muestra lecturas numéricas inmediatas, gráficos de tendencias e iconos de estado de diagnóstico intuitivos. Utilizando varitas magnéticas no intrusivas a través del vidrio de la ventana frontal, los operadores completan las rutinas de cero/intervalo sin abrir la carcasa o solicitar autorización para trabajos en caliente.

Los microprocesadores integrados evalúan continuamente la integridad del circuito interno, los voltajes de suministro del puente y el equilibrio del sensor. La unidad transmite los parámetros de falla activa a través de la señalización de bucle de corriente de 4-20 mA y la telemetría HART directamente a los sistemas de control distribuido (DCS) o sistemas instrumentados de seguridad (SIS):

• Falla 03 (Falla por deriva del sensor): El equilibrio del puente del sensor catalítico ha caído por debajo de los límites del envolvente de calibración de cero.
• Falla 06 (Voltaje de suministro bajo): La potencia de operación de entrada ha caído por debajo del requisito mínimo de operación de bucle de 16 VCC.
• Advertencia 14 (Error de comunicación HART): Ruido de bucle HART local o impedancia de terminación incorrecta detectados en los terminales de unión de campo.

Equipo objetivo y escenarios de aplicación industrial

• Plantas de refinación de hidrocarburos: Torres de destilación, unidades de craqueo, colectores de almacenamiento de crudo y estaciones de monitoreo de sellos de bombas.
• Plataformas de producción offshore: Cubiertas de proceso de FPSO, módulos de compresión de gas natural y zonas de aterrizaje de columnas ascendentes.
• Instalaciones de generación de turbinas de gas: Patines de gas combustible, espacios de purga de envolventes y carcasas de control de válvulas de turbinas.
• Terminales de distribución química: Estaciones de carga de vagones cisterna de solventes a granel, fosos de colectores de válvulas y parques de tanques de solventes combustibles.

Logística, embalaje y términos de garantía

• Paquete de envío estándar: Unidad de aluminio XNX-AMAI-NHCB1 sellada de fábrica, sensor de perla catalítica CB1, conjunto de puerto HART local y guía de instalación.
• Envío global exprés: Los pedidos confirmados se envían dentro de las 24 a 48 horas a través de transportistas exprés rápidos (FedEx, UPS, DHL).
• Protección de garantía: Totalmente cubierto por una garantía integral de reemplazo operativo de 12 meses a partir de la fecha de envío.

Global PLC Spare HUB Información de ingeniería de campo

En nuestra experiencia de puesta en marcha de campo en plataformas petrolíferas marinas, la configuración de transmisores de gas con una interfaz HART local como el Honeywell XNX-AMAI-NHCB1 produce enormes ahorros de mano de obra durante los ciclos de calibración rutinarios. En una auditoría reciente de una plataforma marina, los técnicos de campo tenían que quitar previamente las cubiertas de las carcasas a prueba de explosiones para conectar los comunicadores HART portátiles, lo que requería permisos de trabajo en caliente, aislamiento del área de la plataforma y monitoreo continuo con detectores de gas portátiles.

El puerto HART local del XNX-AMAI-NHCB1 elimina los gastos generales del trabajo en caliente al permitir la conexión directa de un comunicador con certificación IS justo en la base de la unidad. Sin embargo, nuestro equipo de ingeniería aconseja a las cuadrillas de campo que verifiquen que la tapa antipolvo de goma protectora permanezca bien sellada cuando el puerto no esté en uso. La acumulación de niebla salina dentro de un puerto HART local sin sellar causa la oxidación de los pines, lo que lleva a interrupciones intermitentes de la señal durante las verificaciones de diagnóstico.

Guía de selección y comparación de hardware

La selección de la configuración óptima dentro de la Serie Honeywell XNX depende de las propiedades del gas objetivo, los peligros ambientales y los estándares de comunicación del sitio. Revise la comparación de ingeniería entre este modelo de perla catalítica y una alternativa de infrarrojos ópticos a continuación:

Consejo de selección de ingeniería: Para la protección general contra riesgos de gases combustibles en áreas de procesamiento donde se requiere acceso de diagnóstico portátil HART local, especifique el XNX-AMAI-NHCB1. Si su bucle de proceso requiere monitorear la acumulación de dióxido de carbono tóxico u opera en ambientes con gases inertes completamente libres de oxígeno, seleccione el transmisor infrarrojo XNX-AMAI-NNIC1 en su lugar.

Preguntas frecuentes y consejos prácticos de campo

P: ¿Qué ventaja clave ofrece la opción "H" de HART local en el Honeywell XNX-AMAI-NHCB1 durante la puesta en marcha en campo?

R: La interfaz HART local proporciona un punto de conexión externo intrínsecamente seguro en el exterior de la carcasa. Las cuadrillas de puesta en marcha conectan los comunicadores HART directamente a la unidad para realizar la configuración, el ajuste de cero y las lecturas de diagnóstico sin abrir la carcasa a prueba de explosiones ni obtener permisos de trabajo en caliente.

P: ¿Cómo ocurre el envenenamiento de las perlas catalíticas en el sensor CB1 y cómo pueden los ingenieros prevenirlo?

R: El envenenamiento de las perlas catalíticas ocurre cuando los vapores de silicona, los compuestos de plomo o las especies de azufre recubren la perla de platino activa, degradando permanentemente la actividad catalítica. Instale accesorios de filtro hidrofóbicos/de silicona o cambie a transmisores de IR ópticos en entornos con contaminantes de silicona transportados por el aire conocidos.

P: ¿Pueden los puertos de entrada de cables M25 del XNX-AMAI-NHCB1 aceptar accesorios de conducto NPT estándar de 3/4 de pulgada?

R: No. Las roscas M25 utilizan un espaciado métrico y no pueden aceptar accesorios NPT directamente. Intentar forzar los accesorios NPT daña las roscas de la carcasa y destruye el sello del camino de llama a prueba de explosiones. Utilice siempre adaptadores de rosca M25 a NPT certificados ATEX/IECEx.

P: ¿Qué límite de resistencia de bucle de cable se aplica al conducir señales de 4-20 mA con telemetría HART activa?

R: Asegúrese de que la resistencia total del bucle se mantenga entre 250 ohmios y 600 ohmios. Se requiere estrictamente un mínimo de 250 ohmios para la extracción de la señal del módem HART, mientras que exceder los 600 ohmios agota el voltaje de la transmisión del transmisor cuando la corriente del bucle alcanza los 20 mA a escala completa.

P: ¿Cuál es la rutina de prueba de campo recomendada para validar la capacidad de respuesta del sensor de perla catalítica?

R: Realice una prueba de impacto cada 3 meses utilizando un cilindro de gas de prueba certificado (típicamente metano al 50% LEL en aire) equipado con un adaptador de carcasa de flujo de calibración. Realice recalibraciones de intervalo completo anualmente o siempre que la respuesta de la prueba de impacto se desvíe más del 10% del valor del gas objetivo.
