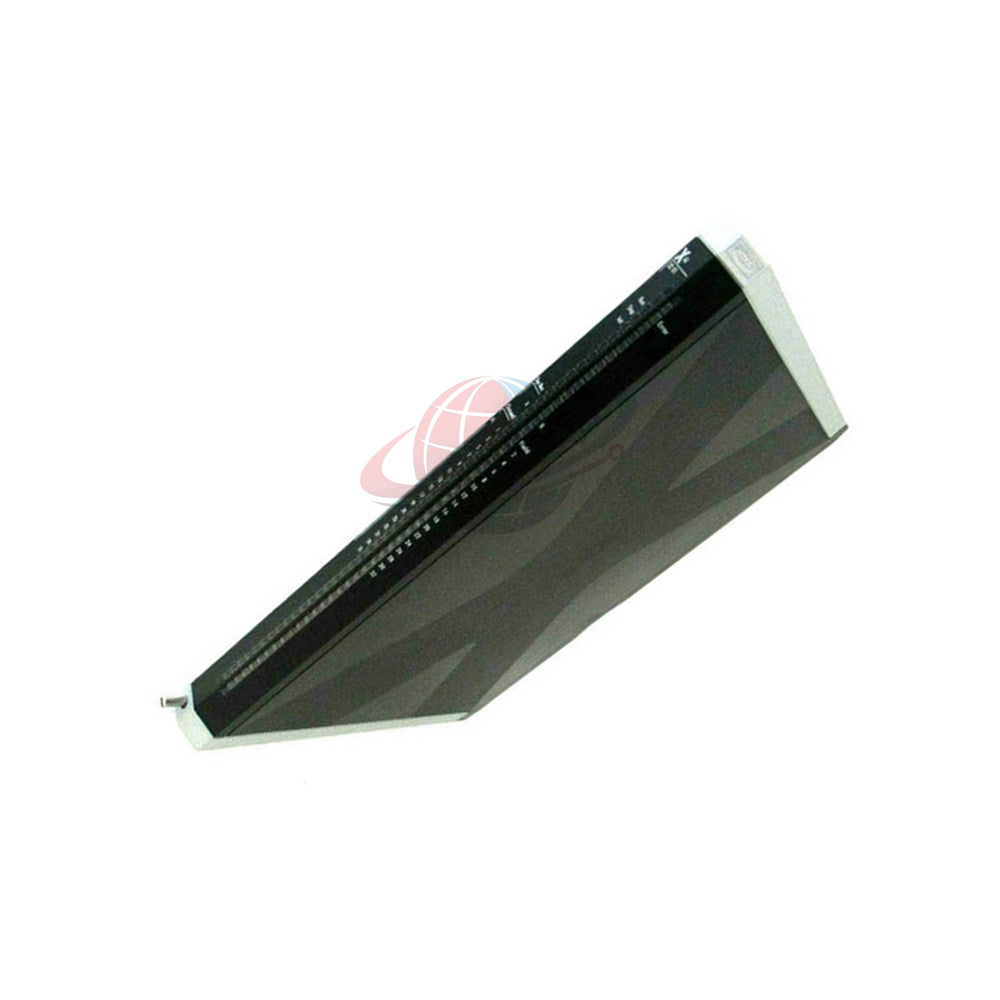

X-AI3201 Módulo de entrada analógica SIL 3 HIMax HIMA de 32 canales

Manufacturer: HIMA
Product No.: X-AI3201
Condition： En stock
Product Type: Módulo de entrada analógica
Product Origin: DE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Introducción del Producto

El X-AI3201 (también identificado como X-AI 32 01) es una solución de entrada analógica de alta densidad y 32 canales para el sistema HIMA HIMax. Diseñado para aplicaciones relacionadas con la seguridad, este módulo cuenta con certificación TÜV para su uso en sistemas de hasta SIL 3, Cat. 4 y PL e. El X-AI3201 evalúa hasta 32 señales e incluye fuentes de alimentación de transmisor integradas, lo que optimiza las conexiones de campo manteniendo rigurosos estándares de seguridad en la automatización industrial.

Especificaciones Técnicas

Marca: HIMA
Modelo: X-AI3201
Serie: Sistema de Seguridad HIMax
Canales de Entrada: 32 Entradas Analógicas (Tierra Común)
Rango de Señal: 0/4 a 20 mA (Operación hasta 22.5 mA)
Tiempo de Muestreo: 2 ms para procesamiento de alta velocidad
Resolución Digital: 12 bits
Certificación de Seguridad: SIL 3 / PL e / Cat. 4
Fuentes de Transmisor: 32 salidas (26.5 VCC, 30 mA cada una)
Precisión Metrológica: ± 0.15% del valor final
Tensión de Alimentación: 24 VCC (-15 %...+20 %)
Temperatura de Operación: 0 a +60 °C
Peso: Aprox. 1.4 kg

Perspectiva de Global PLC Spare HUB

El X-AI3201 es un componente fundamental para plantas de proceso de alta disponibilidad. Nuestra revisión de ingeniería destaca su sofisticada gestión de suministro de transmisores: el módulo puede manejar hasta 12 cortocircuitos simultáneos en sus 32 canales. Esto evita que las fallas localizadas se conviertan en fallas de todo el sistema. La tasa de muestreo de 2 ms hace que el X-AI 32 01 sea excepcionalmente adecuado para bucles de acción rápida donde los módulos analógicos estándar podrían introducir una latencia inaceptable.

Equipo Compatible y Escenarios de Aplicación

Monitorización de Procesos: Interfaz de alta densidad para transmisores de presión y caudal.
Sistemas Instrumentados de Seguridad (SIS): Entrada principal para bucles de seguridad SIL 3.
Control de Turbinas: Monitorización rápida de parámetros críticos de vibración y velocidad.
Infraestructura HIMax: Se empareja con cables X-CA 005 y placas de conector X-CB 008.

Capacidades de Diagnóstico y Protección

Monitorización de Suministro: Detección activa de subtensión (22.5V) y sobretensión (30V).
Recuperación Automática: Restaura la energía del transmisor 30 segundos después de eliminar un cortocircuito.
Supresión de Ruido: Supresión integrada (> 60 dB) para interferencias de modo común de 50/60 Hz.
Autodiagnóstico: Verificación continua del hardware para mantener la integridad SIL 3.

Logística y Garantía

Procesamiento: Se envía en 24-48 horas.
Servicios de Mensajería: Entrega global urgente a través de FedEx, UPS o DHL.
Garantía: Incluye una garantía de calidad completa de 12 meses.
Contenido del Paquete: Un módulo X-AI3201 y documentación técnica.

Guía de Compra y Selección

Presupuesto de Energía: Asegúrese de que su fuente de alimentación de 24V pueda manejar el consumo de corriente máximo de 1.5A.
Verificación de Aislamiento: Verifique si sus transmisores de 4 hilos son compatibles con una configuración de tierra común (AI-).
Coincidencia de Cables: Utilice el cable de sistema X-CA 005 para una compatibilidad electromagnética óptima.

Preguntas Frecuentes

¿Cómo maneja el X-AI3201 un cortocircuito en el cableado de campo?
Tolera hasta 12 cortocircuitos simultáneos durante 3 segundos; de lo contrario, apaga el suministro para proteger el módulo.
¿Se puede utilizar este módulo para aplicaciones de seguridad distintas de SIL 3?
Sí, está certificado para SIL 3, pero también es adecuado para los requisitos de SIL 1-2 y PL e.
¿Existe aislamiento galvánico individual entre los 32 canales?
No, los canales comparten una tierra común (AI-), aunque el bloque está aislado del bus del sistema.
¿Cuál es la importancia del tiempo de muestreo de 2 ms?
Garantiza que los valores medidos se actualicen al inicio de cada ciclo del programa de usuario para un retraso de control mínimo.
¿El módulo incluye los shunts necesarios para la medición de corriente?
Sí, cada canal del X-AI 32 01 cuenta con un shunt integrado de 200 Ω.

Garantía Integral de 12 Meses

Cada pieza suministrada por Global PLC Spare Hub está cubierta por una garantía de 12 meses a partir de la fecha de la factura.

Cobertura: Defectos funcionales y fallos de hardware bajo condiciones normales de funcionamiento.
Compromiso: Ofrecemos reparación, reemplazo o un reembolso completo inmediato para cualquier componente defectuoso verificado, para minimizar su tiempo de ininactividad operativa.

Política de Devoluciones y Cambios

Ofrecemos una política de devolución de 30 días para asegurar que reciba la pieza exacta que su sistema requiere.

Elegibilidad: Se aceptan devoluciones de artículos sin instalar en su embalaje original sellado de fábrica.
Proceso de RMA: Póngase en contacto con nuestro equipo de soporte para obtener un número de Autorización de Devolución de Mercancía (RMA) antes del envío.
Procesamiento Rápido: Los reembolsos o cambios se procesan dentro de 3 a 5 días hábiles después de que el artículo devuelto pasa nuestra inspección técnica.

¿Necesita Asistencia Técnica? ¿No está seguro de si esta pieza es compatible con su sistema? [Consulte a nuestros Ingenieros] antes de comprar para asegurar una compatibilidad del 100%.
