Tarjeta de interfaz de red Vnet/IP VI702 de Yokogawa para sistemas de control fiables

Yokogawa VI702 | Tarjeta de interfaz Vnet/IP

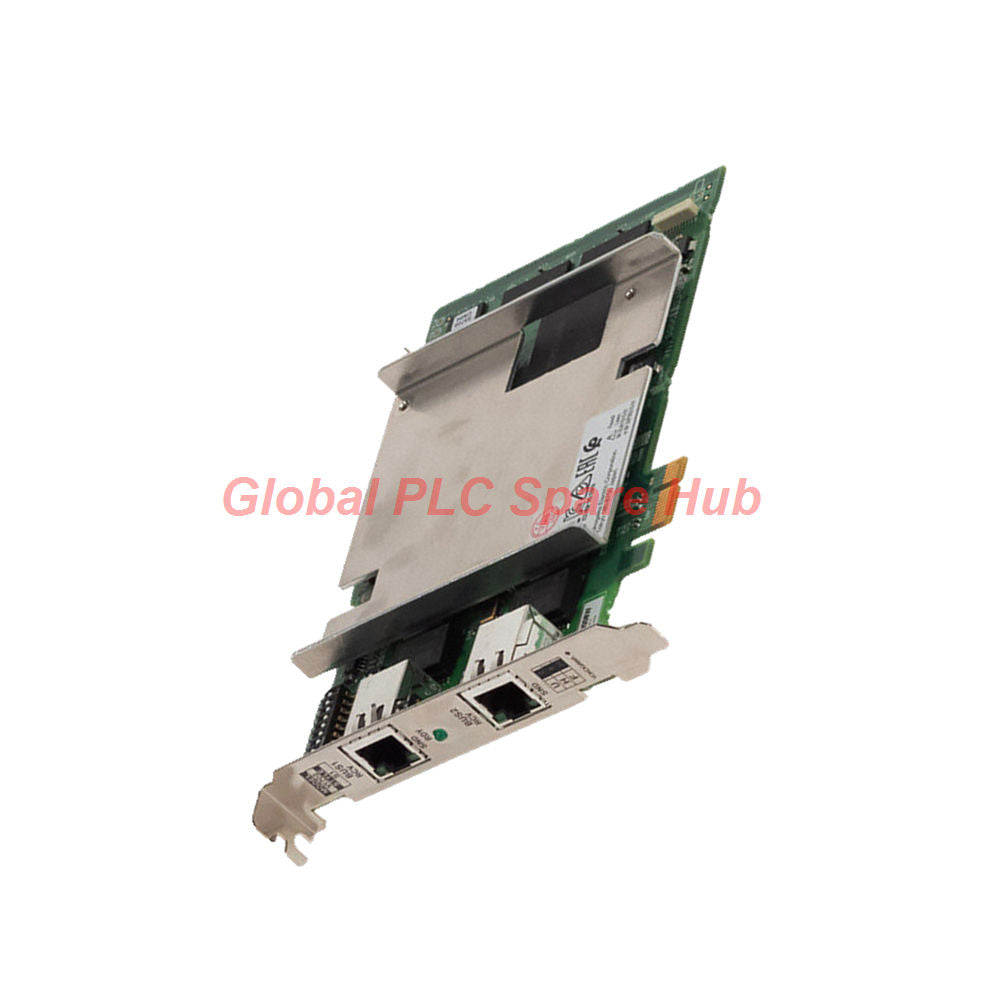

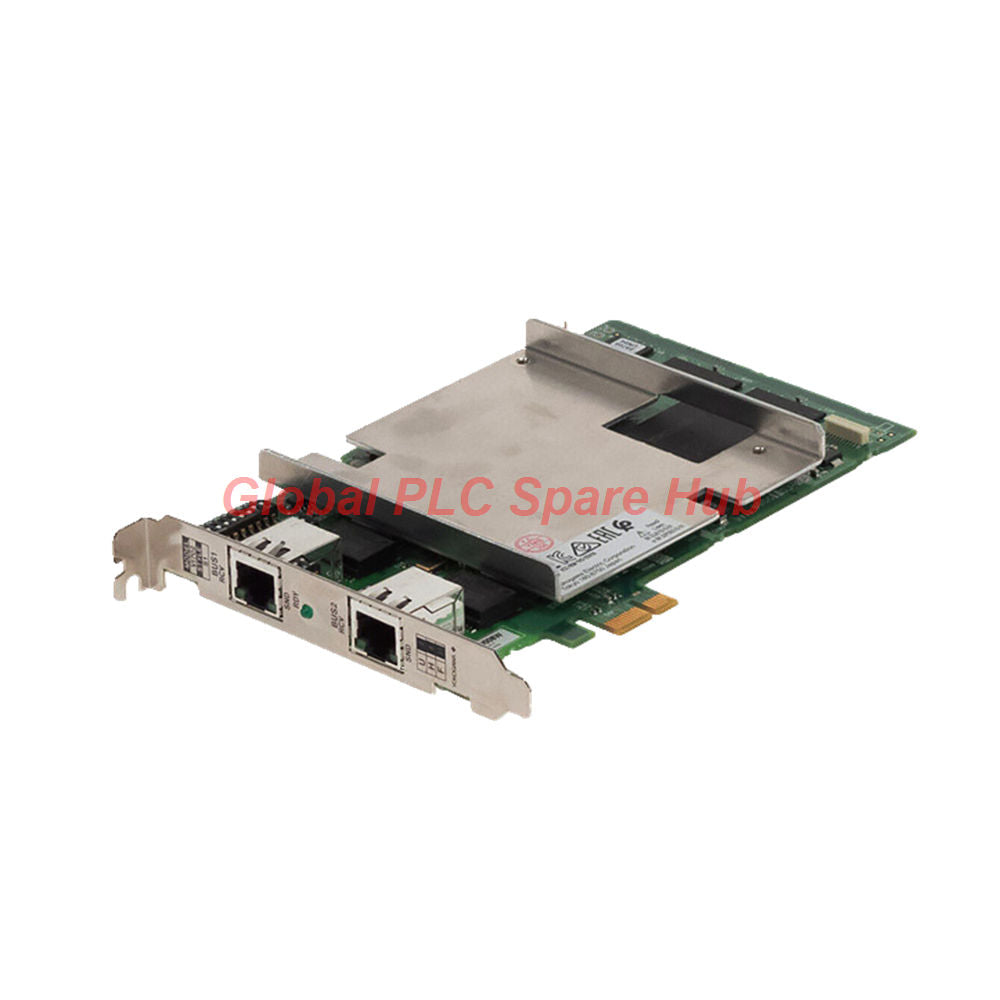

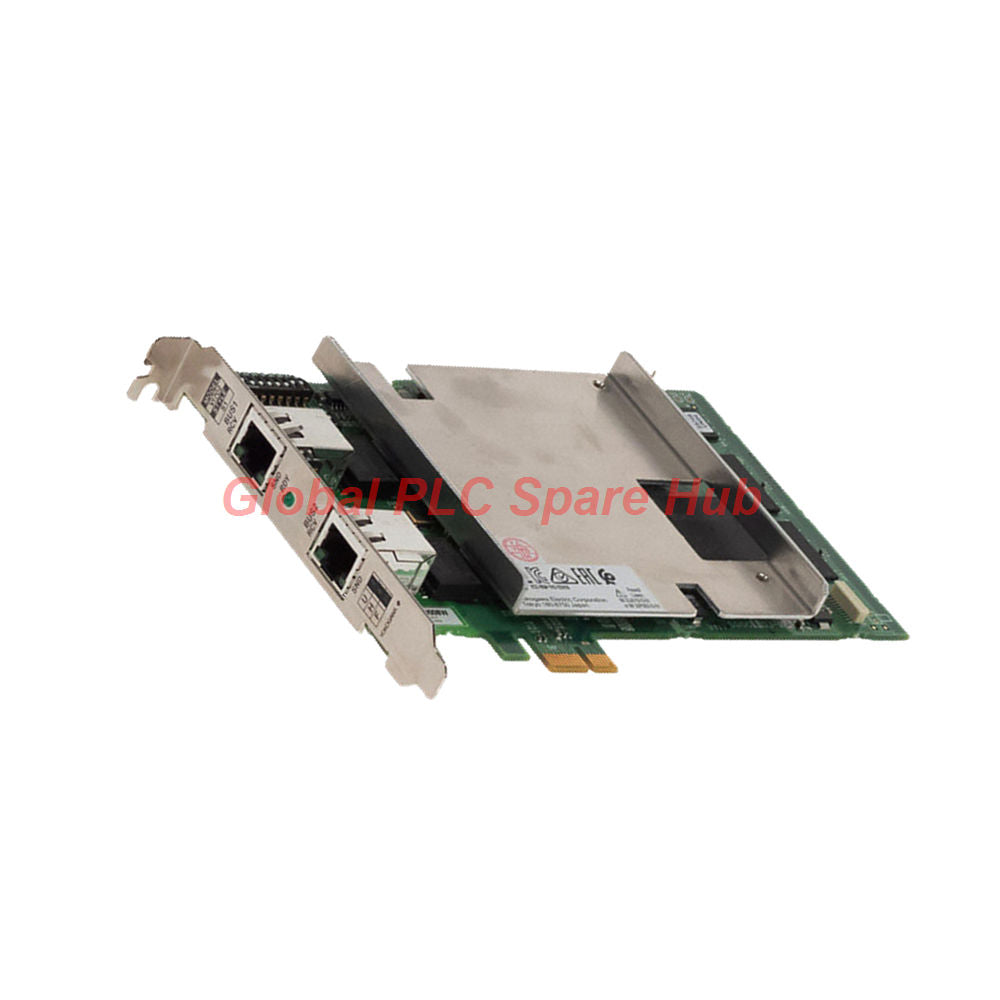

La VI702 es una tarjeta de interfaz Vnet/IP de Yokogawa que conecta una interfaz de host PCI Express a la red de control Vnet/IP. Admite comunicación Ethernet full-duplex de 1 Gbps a través de un cable UTP CAT5e y un conector RJ45. La VI702 sirve como reemplazo para la tarjeta de interfaz Vnet/IP V1701, sujeto a la verificación de compatibilidad con el hardware del host y el sistema. Sus indicadores RDY, RCV y SND ayudan a los ingenieros a evaluar el estado de la tarjeta y la actividad de la red durante la puesta en marcha y la resolución de problemas.

01 | Matriz de especificaciones técnicas

02 | Desglose de la configuración y requisitos de interfaz

La VI702 utiliza una interfaz de host y una conexión Ethernet definidas. Verifique cada elemento de configuración antes de la instalación.

Advertencia de selección: El ajuste físico no garantiza por sí solo la compatibilidad. Confirme el modelo de computadora o controlador del host, el entorno operativo, los requisitos de controladores y las instrucciones de reemplazo de Yokogawa.

03 | Diagnóstico por LED e interpretación de red

La tarjeta proporciona tres indicadores para la evaluación básica del estado. Intérpretelos junto con los diagnósticos del host y la información del switch de red. - RDY — Preparación de la tarjeta: Se ilumina cuando la tarjeta se autodiagnostica como normal. - RCV — Actividad de recepción: Se ilumina cuando la tarjeta detecta señales en el bus de control. - SND — Actividad de envío: Se ilumina cuando la tarjeta envía señales al bus de control. Interpretación diagnóstica práctica - Si RDY no se ilumina como se espera, verifique el ajuste de la tarjeta, el reconocimiento del host y los diagnósticos de inicio aplicables. - Si RDY es normal pero RCV no muestra actividad, inspeccione el cable de red, el puerto del switch, el estado del enlace y el tráfico de red esperado. - Si aparece actividad de recepción pero la aplicación de control informa problemas de comunicación, revise la configuración del host, los ajustes de red y los diagnósticos del controlador. - Si aparece actividad de SND sin la respuesta del sistema esperada, verifique la ruta de destino, la configuración de red y el estado del dispositivo receptor. Las indicaciones LED proporcionan pistas de diagnóstico en lugar de un diagnóstico completo de fallas. Confirme la causa a través de los registros del sistema y las herramientas de red pertinentes.

04 | Equipos típicos y escenarios de aplicación

La VI702 es relevante para instalaciones de control de Yokogawa que requieren una conexión PCI Express compatible con Vnet/IP. - Hosts de control de Yokogawa: Proporcionan una interfaz Vnet/IP donde el hardware del host admite explícitamente la tarjeta. - Sistemas de control distribuido: Admiten la comunicación entre equipos host compatibles y la red de control Vnet/IP. - Automatización de procesos: Sirven en la infraestructura de control aplicable para instalaciones químicas, petroquímicas y otras de procesos continuos. - Generación de energía: Admiten la comunicación del sistema de control compatible en entornos de automatización de plantas. - Reemplazo de interfaz antigua: Proporcionan una ruta de reemplazo potencial para instalaciones V1701 tras la verificación de compatibilidad. La aplicabilidad real depende del modelo de host, la revisión del sistema, la arquitectura de red y la configuración de hardware aprobada.

05 | Secuencia de instalación y puesta en marcha

Antes de la instalación 1. Confirme el modelo VI702 y la documentación de reemplazo aplicable. 2. Verifique que el host proporcione una ranura PCI Express compatible. 3. Compruebe la especificación de alimentación del host y la configuración de software o controladores requerida. 4. Prepare un cable UTP CAT5e compatible y un puerto de switch de capa 2 adecuado. 5. Registre la configuración de red existente y los registros de fallas relevantes antes de reemplazar el hardware. Durante la instalación 1. Apague y aísle el equipo de acuerdo con los procedimientos aprobados del sitio. 2. Siga las precauciones de descarga electrostática al manipular la tarjeta. 3. Instale la tarjeta en una ranura PCI Express compatible. 4. Asegure la tarjeta y conecte el cable de red RJ45. 5. Mantenga el cable alejado de fuentes de interferencia eléctrica siempre que sea posible. 6. Restaure la alimentación y confirme que el host reconoce la interfaz. Después de la instalación 1. Compruebe el indicador RDY y los mensajes de diagnóstico del host. 2. Confirme el estado del enlace Ethernet e inspeccione los diagnósticos del puerto del switch. 3. Verifique la comunicación con la red Vnet/IP prevista. 4. Compruebe la comunicación a nivel de aplicación y las alarmas del sistema relevantes. 5. Registre los resultados de la puesta en marcha y cualquier cambio en la configuración. No inserte ni retire la tarjeta mientras esté energizada a menos que el fabricante apruebe explícitamente la operación de conexión en caliente (hot-plug).

06 | Rendimiento de red y guía de mantenimiento

La velocidad de 1 Gbps full-duplex especificada define la capacidad de comunicación nominal de la interfaz Ethernet. El rendimiento real de la aplicación también depende de la configuración de red, el tráfico, el comportamiento del switch y el sistema host. Comprobaciones de mantenimiento recomendadas - Inspeccione el conector RJ45 en busca de daños o conexiones sueltas. - Compruebe el estado del cable CAT5e y confirme que la distancia del enlace se mantenga dentro de los 100 m. - Revise los errores del puerto del switch, las interrupciones del enlace y los registros de eventos de la red. - Compruebe los registros del host en busca de fallas en el reconocimiento de la tarjeta o relacionadas con los controladores. - Compare las indicaciones RDY, RCV y SND con la actividad esperada de la red de control. - Mantenga registros de los reemplazos de tarjetas, cambios en la red y alarmas de comunicación recurrentes. Las especificaciones suministradas no definen límites de pérdida de paquetes, garantías de latencia, límites de temperatura ambiental ni un conjunto específico de características de ciberseguridad. Consulte la documentación de Yokogawa aplicable para estos requisitos.

07 | Revisión de Global PLC Spare HUB

Para el reemplazo de la interfaz de la red de control, los ingenieros deben verificar la interfaz del host y la ruta de red por separado. Una tarjeta puede encajar mecánicamente y aun así no cumplir con los requisitos de configuración del host. La Yokogawa VI702 admite conectividad PCI Express y 1000BASE-T. Sus indicadores RDY, RCV y SND proporcionan evidencia útil de primera línea durante la puesta en marcha. Ejemplo de campo: Un host se inicia normalmente después del reemplazo de la tarjeta, pero la aplicación de control no puede comunicarse con los dispositivos de red esperados. El técnico comprueba el indicador RDY, confirma el enlace del puerto del switch, inspecciona el cable CAT5e y revisa la configuración de red. Este proceso ayuda a aislar la falla antes de reemplazar hardware adicional. Para proyectos de reemplazo de V1701, confirme la ruta de migración aprobada y la compatibilidad del host antes de realizar el pedido. Esto reduce el riesgo de instalación y ayuda a prevenir el tiempo de inactividad evitable durante el mantenimiento planificado.

08 | Lista de verificación de compatibilidad y compra

Antes de realizar el pedido, proporcione la siguiente información para su verificación: - Modelo requerido: VI702. - Modelo de la tarjeta de interfaz existente, incluido el V1701 cuando corresponda. - Modelo de computadora o controlador del host. - Configuración de ranura PCI Express disponible. - Disposición de la red y el switch Vnet/IP. - Cantidad requerida y destino de entrega. Pida al proveedor que confirme la idoneidad del reemplazo con la documentación del hardware del host. No confíe únicamente en el nombre del modelo de la tarjeta o la apariencia del conector.

09 | Embalaje, envío y garantía

- Producto: Tarjeta de interfaz Vnet/IP de Yokogawa. - Modelo: VI702. - Peso: Aproximadamente 0.18 kg, sin incluir el embalaje de envío. - Embalaje: Embalaje protector adecuado para el transporte; confirme el contenido real del paquete con el proveedor. - Garantía: 12 meses, sujeto a los términos de garantía por escrito del vendedor. - Métodos de envío: FedEx, UPS y DHL, sujeto al destino y la disponibilidad del servicio. - Plazo de despacho: 24–48 horas después de la confirmación del pedido, sujeto a disponibilidad de stock y procesamiento del pedido. Comuníquese con Global PLC Spare HUB para obtener una cotización, confirmación de disponibilidad, revisión de compatibilidad y opciones de entrega.

10 | Preguntas frecuentes

P1. ¿Qué deben comprobar los ingenieros si el host no reconoce la tarjeta de interfaz? Confirme la ranura PCI Express, el asentamiento de la tarjeta, la compatibilidad del hardware del host y los diagnósticos de inicio. Revise los requisitos de software y controladores admitidos antes de considerar una tarjeta de reemplazo. P2. ¿Puede una ranura para tarjeta PCI estándar aceptar la VI702? No. La especificación suministrada identifica la compatibilidad con PCI Express y excluye explícitamente las ranuras PCI convencionales. Verifique la interfaz del host antes de comprar. P3. ¿Cómo deben investigar los ingenieros la comunicación intermitente en Vnet/IP? Revise los eventos del puerto del switch, el estado del cable, el asentamiento del conector, los registros del host y la configuración de red. Correlacione las interrupciones de comunicación con eventos del sistema para identificar patrones recurrentes. P4. ¿Una interfaz de 1 Gbps garantiza que cada aplicación de control funcione a 1 Gbps? No. La cifra especifica la velocidad nominal del enlace Ethernet. El rendimiento y la respuesta de la aplicación dependen del sistema de control, el tráfico de red, el procesamiento del host y los requisitos de comunicación. P5. ¿Qué información ayuda a confirmar un reemplazo de VI702 antes de la compra? Proporcione el modelo de tarjeta existente, el modelo de equipo del host, los detalles de la ranura PCI Express y la revisión del sistema. Incluya fotografías claras de la placa de características y la aplicación prevista para que el proveedor pueda evaluar la compatibilidad.
