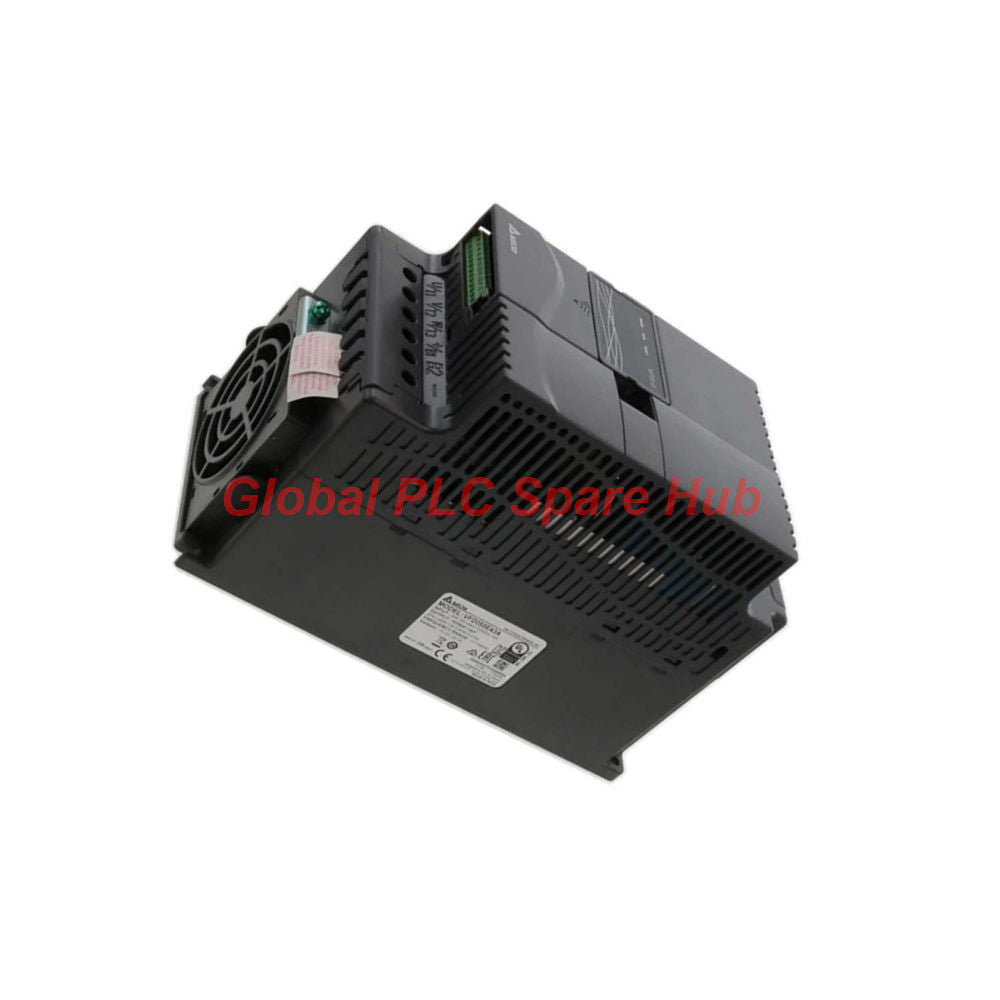

VFD055E43A Variador Micro AC de Vector Sensorless Delta VFD-E 5.5kW

Descripción general del microaccionamiento de CA Delta VFD055E43A Serie VFD-E de 7.5 HP

El Delta VFD055E43A representa la familia de microaccionamientos de CA modulares de la Serie VFD-E. Delta diseñó este inversor compacto específicamente para aplicaciones de par constante que requieren velocidad precisa del motor y procesamiento lógico flexible. Al integrar un controlador lógico programable interno con soporte para tarjetas de expansión, el VFD055E43A ejecuta programas lógicos de escalera simples localmente para eliminar redes de relés intermedias y reducir el espacio del panel.

Especificaciones técnicas clave

• Marca: Delta Electronics
• Número de modelo: VFD055E43A
• Serie: Serie VFD-E
• Capacidad nominal: 7.5 HP (5.5 kW) Par constante
• Tensión de red: 380 V CA a 480 V CA (entrada trifásica / salida trifásica)
• Corriente continua: 13 A de salida
• Frecuencia de salida: 0.1 Hz a 600 Hz
• Método de control del motor: Control vectorial sin sensor de lazo abierto
• Resolución de frecuencia: 0.01 Hz (comando digital), 0.06 Hz / 60 Hz (entrada analógica)
• Precisión de regulación de velocidad: ±0.5% (vector de lazo abierto)
• Linealidad de respuesta de par: ±5%
• Temperatura de funcionamiento: -10°C a +50°C (14°F a 122°F)
• Clasificación ambiental y de protección: IP20, Grado de contaminación 2
• Inmunidad electromagnética: Cumple con la norma EN61800-3
• Mecanismo de frenado: Transistor de frenado dinámico interno e inyección de CC
• Sistema de refrigeración: Ventilador de refrigeración por aire forzado
• Dimensiones físicas: Altura 10.24 in x Ancho 4.57 in x Profundidad 6.66 in (Marco C)
• Peso unitario: 4.2 kg (9.26 lbs)
• Certificaciones: CE, UL, cUL, compatible con RoHS

Capacidades arquitectónicas y operativas

Equipos objetivo y aplicaciones industriales

• Equipo de mezcla de alta inercia: Proporciona un alto par de arranque para agitadores, mezcladores y extrusoras industriales pesados sin que se detengan.
• Estaciones de bombeo centrífugas: Controla bucles de presión de múltiples bombas utilizando control PID integrado y secuenciación PLC local.
• Transportadores de manipulación de materiales: Gestiona perfiles de aceleración precisos y rampas de deceleración suaves para líneas de envasado y clasificación.
• Metalurgia y máquinas herramienta: Acciona husillos de alta velocidad que requieren frecuencias de salida de hasta 600 Hz con una gran estabilidad de velocidad.
• Sistemas de ventilación HVAC: Ajusta el flujo de aire en función de la presión diferencial o la retroalimentación del sensor de temperatura para reducir el consumo eléctrico.

Protocolos de montaje e instalación física

• Instale el variador verticalmente sobre un sustrato plano no inflamable dentro de una carcasa industrial con clasificación IP20 o superior.
• Mantenga un espacio libre mínimo de 50 mm (2 pulgadas) por encima y por debajo del marco del variador para asegurar un flujo de aire adecuado del ventilador.
• Conecte las líneas de alimentación principal trifásicas de 460V a los terminales L1, L2, L3 y los cables del motor a U, V, W.
• Conecte los cables de tierra dedicados directamente al terminal de tierra del variador utilizando buses de tierra de baja impedancia.
• Instale un reactor de línea delante de las entradas de alimentación si la clasificación del transformador aguas arriba supera los 500 kVA.

Flujo de trabajo de parametrización y mantenimiento

• Vea los parámetros de accionamiento activos y los códigos de falla a través de la interfaz LED incorporada o el módulo de teclado enchufable.
• Ejecute una rutina de autoajuste del motor antes de iniciar el modo vectorial sin sensor para calcular automáticamente la resistencia y la inductancia del estator.
• Limpie las aspas del ventilador de refrigeración y las aletas del disipador de calor cada seis meses para evitar la reducción térmica.
• Verifique el apriete de los tornillos del terminal eléctrico anualmente para mitigar los puntos calientes de alta resistencia.
• Realice un seguimiento del voltaje del bus de CC y las horas de funcionamiento a través de los parámetros del monitor interno durante los intervalos de servicio programados.

Lógica de diagnóstico y capacidades de monitoreo de fallas

• El microprocesador integrado monitorea los cortocircuitos de fase a fase de salida, la pérdida de fase y las condiciones de subtensión de línea.
• El variador registra el historial de errores en tiempo real, incluidos los códigos de falla por sobrecarga térmica, sobrecorriente y sobretensión de CC.
• La protección de memoria térmica integrada del motor evita la avería térmica de los devanados del motor.
• La limitación de corriente electrónica suprime las cargas pico momentáneas para evitar disparos de falla molestos durante cambios repentinos de carga.

El punto de vista de Global PLC Spare HUB

Durante las readaptaciones de servicio de campo, el Delta VFD055E43A demuestra consistentemente ser un reemplazo económico para los microvariadores más antiguos de 7.5 HP. En una reciente reconstrucción de una máquina de envasado, un ingeniero utilizó la lógica PLC integrada del VFD055E43A para leer directamente un sensor fotoeléctrico y ejecutar una pausa de indexación automática. Esta configuración permitió al cliente evitar un micro-PLC independiente obsoleto, simplificando el cableado del armario de control y reduciendo el tiempo total de puesta en marcha en 6 horas.

Guía de selección técnica

• Verifique que la corriente nominal del motor no exceda la clasificación continua del VFD055E43A de 13 A a 460V.
• Seleccione una resistencia de frenado dinámico externa si su aplicación implica paradas de alta inercia o cargas de sobrecarga.
• Incluya el teclado digital opcional (KPE-LE02) en su pedido si se requiere la clonación de parámetros o el montaje remoto en la puerta.
• Agregue una tarjeta de bus de campo opcional (Profibus, DeviceNet o CANopen) al integrarse en arquitecturas de red de supervisión más grandes.

Cumplimiento, envío y garantía de fábrica

• Contenido del paquete estándar: 1 variador inversor Delta VFD055E43A, kit de hardware, manual de referencia rápida.
• Procesamiento de pedidos: Manejo y envío rápidos desde el almacén en 24 a 48 horas.
• Envío exprés global: Tránsito mundial con seguimiento a través de FedEx, UPS y DHL.
• Protección de garantía: Respaldado por una garantía de calidad integral de 12 meses.

Preguntas frecuentes

¿Cuál es la diferencia entre el VFD055E43A y los modelos de mayor amperaje de la serie VFD-E?

La corriente de salida del VFD055E43A alcanza un máximo de 13 A para motores de 7.5 HP, utilizando dimensiones de bastidor C con un ventilador integrado.

¿Cómo borro una falla por sobretensión (hp/ov) durante la deceleración del motor?

Extienda el parámetro de tiempo de deceleración (Pr.01-10) o conecte una resistencia de frenado externa a través de los terminales (+/B1 y B2).

¿Puedo operar un motor trifásico de 230 V usando este modelo de variador específico?

No, el VFD055E43A funciona exclusivamente con una entrada trifásica de 380V-480V y emite un voltaje proporcional a su fuente de alimentación de clase 460V.

¿Es gratuito el software de programación para el PLC integrado?

Sí, Delta proporciona el software de programación WPLSoft de forma gratuita para editar la lógica de escalera y transferir rutinas de software a través de RS-485.

¿Qué debo inspeccionar si el ventilador del variador no gira al encenderlo?

El ventilador de refrigeración funciona según algoritmos de temperatura del disipador de calor; verifique la configuración de los parámetros o inspeccione el conector del ventilador en el bastidor C si se alcanzan los umbrales térmicos sin que se active el ventilador.
