V18345-1020551001 ABB V18345 Unidad de posicionador inteligente TZIDC

Arquitectura de ingeniería y descripción general del producto

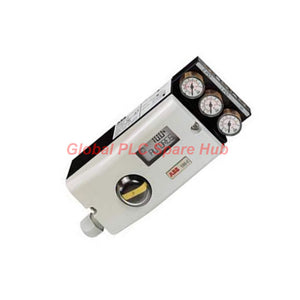

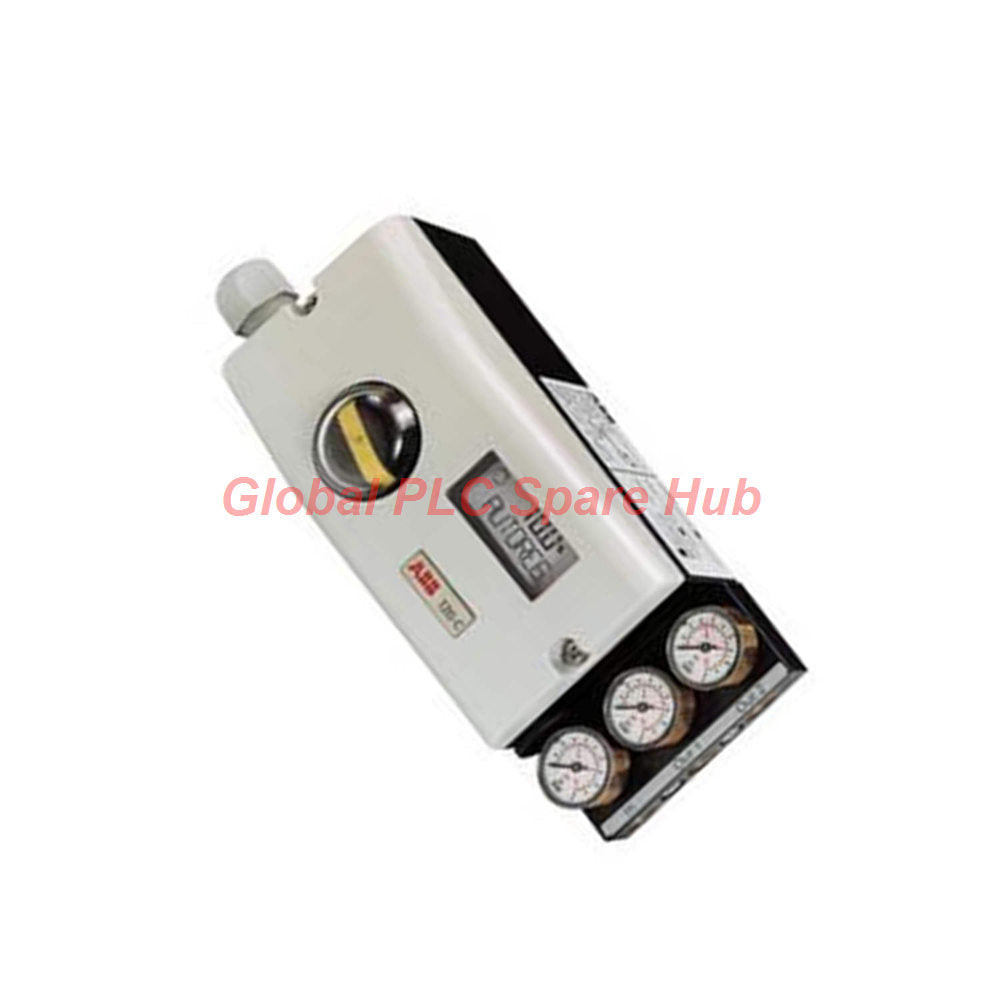

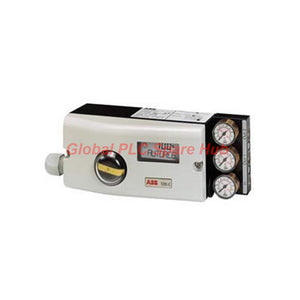

El V18345-1020551001 posicionador electro-neumático ABB TZIDC es una terminal inteligente de alta precisión para la gestión de válvulas, controlada por microprocesador y diseñada para lazos de automatización de procesos exigentes. Perteneciente a la serie inteligente V18345 de élite, esta unidad combina un robusto rendimiento neumático de doble efecto con protocolos avanzados de comunicación digital HART, lo que garantiza un posicionamiento preciso del vástago de la válvula y una estabilidad superior del lazo en aplicaciones industriales pesadas.

Desglose de la configuración y especificaciones del sufijo

Cada dígito del número de pieza define parámetros estructurales y funcionales precisos:

• Modelo base: Posicionador electro-neumático inteligente V18345 TZIDC con panel de operador local e indicador LCD
• Carcasa y envolvente (dígitos 3-4): 10 - Carcasa de aluminio resistente, con acabado barnizado, diseñada para montajes en actuadores lineales NAMUR (DIN / IEC 534) y rotativos VDI / VDE 3845
• Entrada y comunicación (dígito 5): 2 - Señal de mando de 4 a 20 mA de dos hilos, equipada con conector adaptador LCI y módulo FSK integrado para transmisión digital HART
• Protección contra explosiones (dígito 6): 0 - Configuración estándar para áreas seguras, sin certificación de protección contra explosiones para zonas peligrosas
• Comportamiento de seguridad (dígitos 7-10): 5510 - Configuración neumática de doble efecto con función de bloqueo en la última posición ante una interrupción del suministro eléctrico
• Conexiones neumáticas y de conductos (dígito 11): 1 - Rosca de entrada para cables M20 x 1,5 combinada con puertos de suministro de aire de ¼-18 NPT
• Opciones de retroalimentación (dígito 12): 1 - Módulo interno enchufable de retroalimentación analógica que proporciona una señal de retransmisión de 4 a 20 mA de dos hilos
• Kit de retroalimentación mecánica (dígitos 13-14): 00 - Configuración estándar sin kits auxiliares de retroalimentación mecánica
• Tratamiento de la superficie (dígito 15): 1 - Revestimiento barnizado industrial estándar y codificación operativa

Parámetros de conexión eléctrica y cableado

• Entrada principal de mando: Bornes de tornillo para conductores sólidos o flexibles de hasta 2,5 mm² (AWG14) para lazos de 4 a 20 mA
• Bornes del módulo opcional: Bornes de tornillo de precisión para secciones de cable de hasta 1,0 mm² (AWG18)
• Directrices para terminales de cable: Admite conductores flexibles con terminales de cable sin aislamiento (de 0,25 a 2,5 mm²) y terminales de plástico aislados (de 0,14 a 0,75 mm²)
• Capacidad multihilo: Permite el puenteo de dos hilos para secciones idénticas de hasta 0,75 mm² rígidos/flexibles o de 1,5 mm² con terminales especializados

Capacidades de diagnóstico y autocalibración

• Inicialización automática: El microprocesador integrado ajusta automáticamente los puntos cero, los límites de banda y los parámetros de control neumático para adaptarse a las longitudes de carrera individuales de los actuadores.
• Diagnóstico de activos HART: Supervisión continua de la desviación del recorrido de la válvula, las fluctuaciones de presión neumática y la deriva de los sensores internos mediante sistemas digitales de gestión de activos.
• Registro de errores: Las banderas de estado en tiempo real detectan vástagos de válvula bloqueados, advertencias de baja presión de suministro y la degradación del potenciómetro de retroalimentación antes de que se produzca una falla catastrófica del lazo.

Perspectiva de Global PLC Spare HUB

Basándonos en nuestra amplia experiencia en la automatización de válvulas industriales, la solución de problemas de la deriva de posicionamiento en el V18345-1020551001 suele comenzar verificando la limpieza del aire de suministro y la estabilidad de la presión neumática. La contaminación con agua u aceite en la línea de aire de instrumentos puede obstruir las boquillas de las válvulas piloto internas. Además, al realizar la puesta en servicio mediante HART, asegúrese de que la resistencia de carga del lazo de control cumpla con el umbral mínimo de 250 ohmios requerido para una correcta demodulación de la señal FSK.

Logística, garantía y cumplimiento

• Cumplimiento y socios de mensajería: Envío rápido en un plazo de 24 a 48 horas mediante transportistas globales para empresas, incluidos FedEx, UPS y DHL.
• Garantía de fábrica: Respaldado por una garantía operativa integral de 12 meses que garantiza un rendimiento impecable y original de fábrica.
• Integridad del paquete: Se entrega en el embalaje original seguro de fábrica, completo con documentación técnica y herrajes de montaje.

Equipos objetivo y escenarios de aplicación

• Válvulas de control de proceso: Montaje directo en válvulas de control de globo, compuerta y mariposa de alta resistencia en plantas químicas y petroquímicas.
• Sistemas de actuadores rotativos: Válvulas de bola y de asiento de cuarto de vuelta automatizadas, gobernadas por interfaces mecánicas estándar VDI/VDE 3845.
• Unidades de proceso montadas en skid: Skids modulares de control de fluidos de alta vibración que requieren carcasas de aluminio resistentes y posicionamiento de seguridad de bloqueo en la última posición.

Preguntas frecuentes (FAQ)

P: ¿Qué acción específica ejecuta el sufijo de bloqueo en la última posición «5510» durante una pérdida repentina de la alimentación de control?

R: Ante una interrupción del suministro eléctrico, el circuito de control neumático interno bloquea las válvulas de escape y suministro en su última posición activa, manteniendo el obturador de la válvula inmóvil para proteger la estabilidad del proceso.

P: ¿Cómo funciona el módulo de retroalimentación analógica integrado sin una fuente de alimentación independiente?

R: La tarjeta de retroalimentación analógica enchufable funciona con una configuración de lazo de corriente de dos hilos, modulando un lazo secundario de 4 a 20 mA proporcional a la posición de recorrido actual de la válvula detectada por el sensor interno sin contacto.

P: Consejo de ingeniería: ¿Por qué falla la inicialización automática del recorrido a mitad de la calibración?

R: La falla de inicialización suele deberse a una presión de aire de suministro insuficiente (asegúrese de mantener un suministro limpio entre 1,4 y 6 bar) o a un atascamiento mecánico en el brazo de enlace. Verifique que el pasador de retroalimentación esté correctamente centrado en la ranura de la palanca de retroalimentación del actuador.

P: Guía de compra: ¿Se puede implementar esta variante no a prueba de explosiones en entornos peligrosos de Zona 1?

R: No. El dígito «0» del sufijo indica una construcción estándar para áreas seguras sin certificación Ex. Para ubicaciones clasificadas como peligrosas, asegúrese de adquirir una variante de modelo certificada como intrínsecamente segura o a prueba de explosiones.

P: ¿Qué protocolo de mantenimiento se recomienda si la unidad presenta un comportamiento de búsqueda de control o una oscilación persistente?

R: Compruebe los tornillos restrictivos neumáticos del bloque piloto e inspeccione el lazo de control para detectar un exceso de los parámetros de ajuste. Ajustar la configuración de la banda muerta mediante el panel de operador local o el comunicador HART generalmente atenúa las oscilaciones menores.
