Módulo base del controlador Twido TWDLCDE40DRF de Schneider Electric

Información de Global PLC Spare HUB

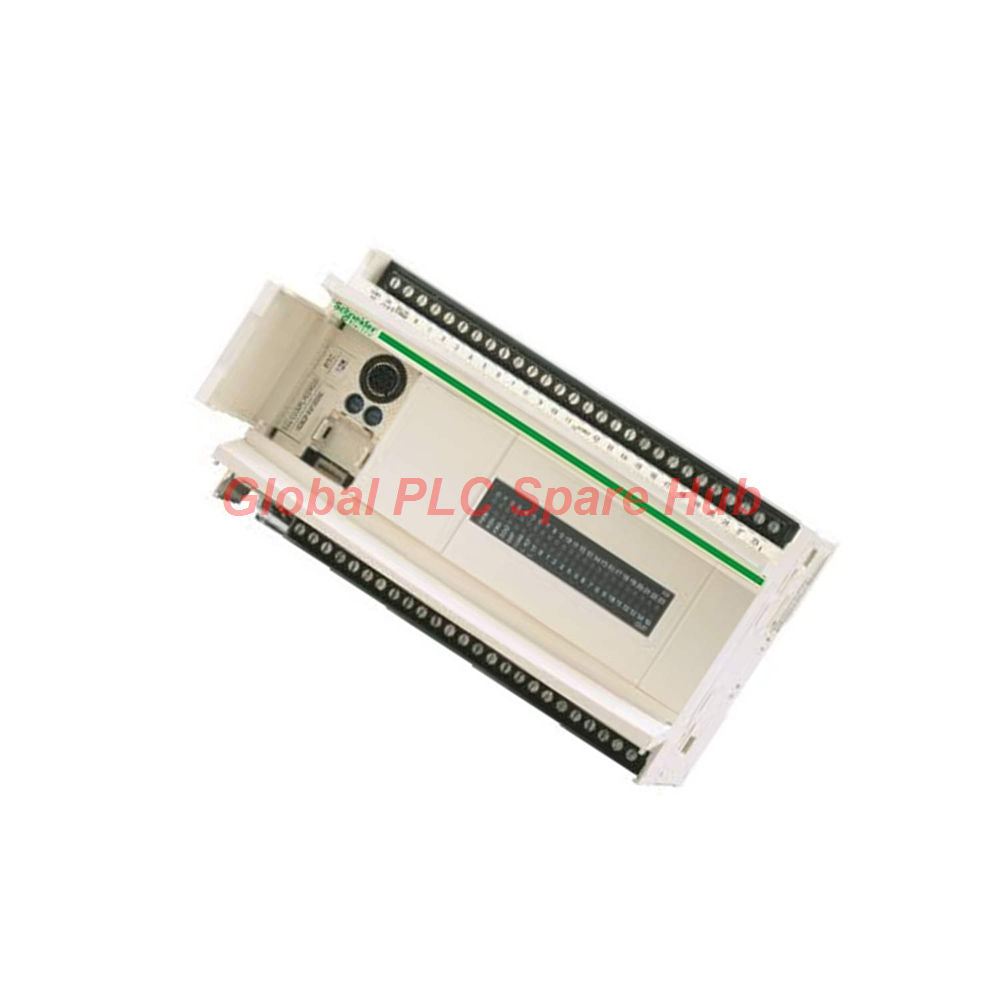

El Schneider Electric TWDLCDE40DRF representa el nivel de rendimiento máximo de la serie compacta Twido. Este controlador presenta conectividad Ethernet TCP/IP nativa a través de una pasarela Transparent Ready Clase A10. Sobresale en aplicaciones que requieren acceso remoto a datos, servicios web integrados y mensajería peer-to-peer. Los canales duales de conteo de alta velocidad (20 kHz) y las capacidades PID integradas lo hacen adecuado para un control de bucle sofisticado.

Esta unidad base se adapta perfectamente a sistemas automatizados de alta densidad, incluidas máquinas de embalaje, transportadores de clasificación de múltiples ejes, unidades de tratamiento de agua modulares y estaciones de bombeo descentralizadas. Se integra a la perfección en arquitecturas de control distribuido donde el procesamiento localizado debe informar directamente a las capas SCADA.

Descripción general del producto

El Schneider Electric TWDLCDE40DRF funciona como un controlador base compacto de alta densidad y ampliable, alimentado por una fuente de 24 V CC. Procesa 40 canales digitales integrados para minimizar los requisitos de espacio y maximizar la densidad de control. El puerto RJ45 incorporado ofrece una red directa de 10/100 Mbit/s para arquitecturas de comunicación industrial modernas.

Especificaciones técnicas

• Marca: Schneider Electric
• Modelo: TWDLCDE40DRF
• Serie: Twido Compact
• Tipo de concepto: Controlador base Transparent Ready Clase A10
• Tensión de alimentación nominal: 24 V CC
• Límites de tensión de alimentación: 20.4 a 28.8 V CC
• Recuento de entradas discretas: 24 canales (lógica sumidero o fuente)
• Tensión de entrada discreta: 24 V CC
• Recuento de salidas discretas: 16 canales en total (14 salidas de relé y 2 salidas de transistor)
• Capacidad de corriente de carga: 2 A a 240 V CA o 30 V CC para contactos de relé
• Corriente de irrupción máxima: 35 A
• Consumo total de energía: 17.2 W máximo
• Velocidad de ejecución: 1 ms por 1000 instrucciones
• Límite de memoria del programa: 3000 instrucciones
• Arquitectura de memoria: RAM interna para 3000 palabras, 256 bits internos, 128 contadores, 128 temporizadores
• Funciones de posicionamiento: 2 canales para salida PWM/PLS a 7 kHz
• Conteo de alta velocidad: 2 canales a 20 kHz (32 bits) y 4 canales a 5 kHz (16 bits)
• Ajustes analógicos: 2 potenciómetros de ajuste manual integrados
• Capacidad de expansión de hardware: Admite hasta 7 módulos de expansión de E/S de hardware
• E/S máximas del sistema: Ampliable hasta 264 canales mediante conectores HE-10
• Resistencia de aislamiento: Mayor de 10 MOhm a 500 V CC entre terminales y tierra

Entorno y durabilidad

• Temperatura ambiente de funcionamiento: 32 a 131 °F (0 a 55 °C)
• Rango de temperatura de almacenamiento: -13 a 158 °F (-25 a 70 °C)
• Niveles de humedad relativa: 30% a 95% sin condensación
• Clasificación de protección de ingreso: IP20
• Límites de elevación operativa: 0 a 6561 pies (0 a 2000 metros)
• Tolerancia a vibraciones: 1 gn de 57 a 150 Hz montado en riel DIN simétrico
• Resistencia a golpes mecánicos: 15 gn durante 11 ms
• Tiempo de inmunidad a microinterrupciones: 10 ms de duración

Guía de instalación y hardware

• Ensamble firmemente la carcasa base en un riel DIN simétrico de 35 mm.
• Asegure la unidad utilizando un kit de fijación de superficie si existen altos niveles de vibración.
• Conecte los conductores de alimentación y E/S utilizando los bloques de terminales de tornillo no extraíbles integrados.
• Pase un cable de tierra dedicado desde el terminal GND hasta la barra de tierra de su gabinete central.
• Deje al menos 50 mm de espacio alrededor de la carcasa para facilitar la gestión térmica.

Puesta en marcha y mantenimiento

• Programe la lógica del controlador a través de los entornos de programación TwidoSuite o TwidoSoft.
• Conéctese a través del puerto RJ45 para la transmisión de datos estándar Ethernet TCP/IP.
• Utilice el enlace serie mini-DIN para pruebas Modbus RTU punto a punto.
• Verifique los indicadores de estado locales durante la puesta en marcha para verificar los estados de alimentación y ejecución.
• Reemplace la batería de respaldo de litio interna si su sistema informa estados de baja potencia de RAM.

Compatibilidad del sistema

• Se interconecta sin problemas con módulos de expansión digital, analógica y de comunicación Twido estándar.
• Acepta cartuchos de memoria opcionales en la ranura de hardware dedicada frontal.
• Se comunica a través de protocolos de cliente BOOTP y capas de mensajería Modbus TCP.
• Se conecta directamente a pantallas HMI y terminales SCADA a través de puertos de red integrados.

Diagnóstico y detección de fallas

• El indicador RUN verde parpadeante confirma la ejecución normal del código.
• El LED ERR rojo fijo indica que se ha producido un error interno de hardware.
• El LED ERR rojo parpadeante señala una falta de coincidencia en la configuración de la aplicación.
• Los LED LACT y LAN ST muestran la actividad de datos de transmisión Ethernet en tiempo real.

Envío, logística y garantía

• Métodos de envío: Entrega urgente global a través de los canales de la red FedEx, UPS y DHL.
• Plazo de envío: Los pedidos se envían desde el stock en 24 a 48 horas.
• Dimensiones del paquete: 4.13 x 4.72 x 7.09 pulgadas (10.5 x 12.0 x 18.0 cm).
• Peso bruto del envío: 25.11 onzas (712 gramos).
• Contenido del paquete: 1 módulo TWDLCDE40DRF con guía de referencia de instalación física.
• Período de garantía: 12 meses de garantía integral de protección de hardware.

Cumplimiento y certificaciones

• Certificación UL
• Certificación CSA
• Marca CE

Preguntas frecuentes

¿Cómo funcionan las dos salidas de transistor en este controlador de base de relé específico?

Las salidas Q0.0 y Q1.0 utilizan transistores de estado sólido para admitir funciones PWM y PLS de alta velocidad hasta 7 kHz, mientras que las 14 salidas restantes son relés mecánicos estándar.

¿Qué proporciona exactamente la clasificación Transparent Ready Clase A10?

Esta designación significa que el hardware proporciona mensajería Modbus TCP/IP incorporada y capacidades de cliente BOOTP estándar directamente desde el primer momento a través del puerto RJ45.

¿Cómo conserva el reloj en tiempo real sus datos de calibración durante una pérdida completa de energía?

El reloj en tiempo real integrado mantiene una batería de respaldo de condensador interno que retiene datos precisos de seguimiento de tiempo durante un máximo de 30 días sin alimentación de entrada externa.

¿Puede esta unidad base de alta densidad procesar cálculos de punto flotante para escalado analógico?

A diferencia de las unidades de nivel inferior en esta familia de productos, este modelo premium contiene una arquitectura RAM interna que admite completamente matemáticas de punto flotante y operaciones trigonométricas.

¿Cuál es el beneficio de los potenciómetros de ajuste analógico manual integrados?

Permiten a los operadores de planta ajustar manualmente los valores de registro de 0 a 1023 directamente en la carcasa del hardware sin conectar una PC de programación.

Guía de selección y compra

• Verifique la arquitectura de alimentación de su campo para asegurarse de que haya una fuente de 24 V CC estable disponible para este controlador.
• Elija este modelo de 40 E/S si necesita integración Ethernet local sin agregar módulos de comunicación adicionales.
• Utilice las salidas de transistor si su máquina utiliza servomotores paso a paso o válvulas de modulación de pulso de alta frecuencia.
• Incorpore hasta 7 módulos de expansión si sus requisitos totales de canales de campo exceden las 24 entradas y 16 salidas incorporadas.
• Seleccione bloques de expansión de estilo conector HE-10 si necesita optimizar el espacio al escalar su arquitectura de hardware.
