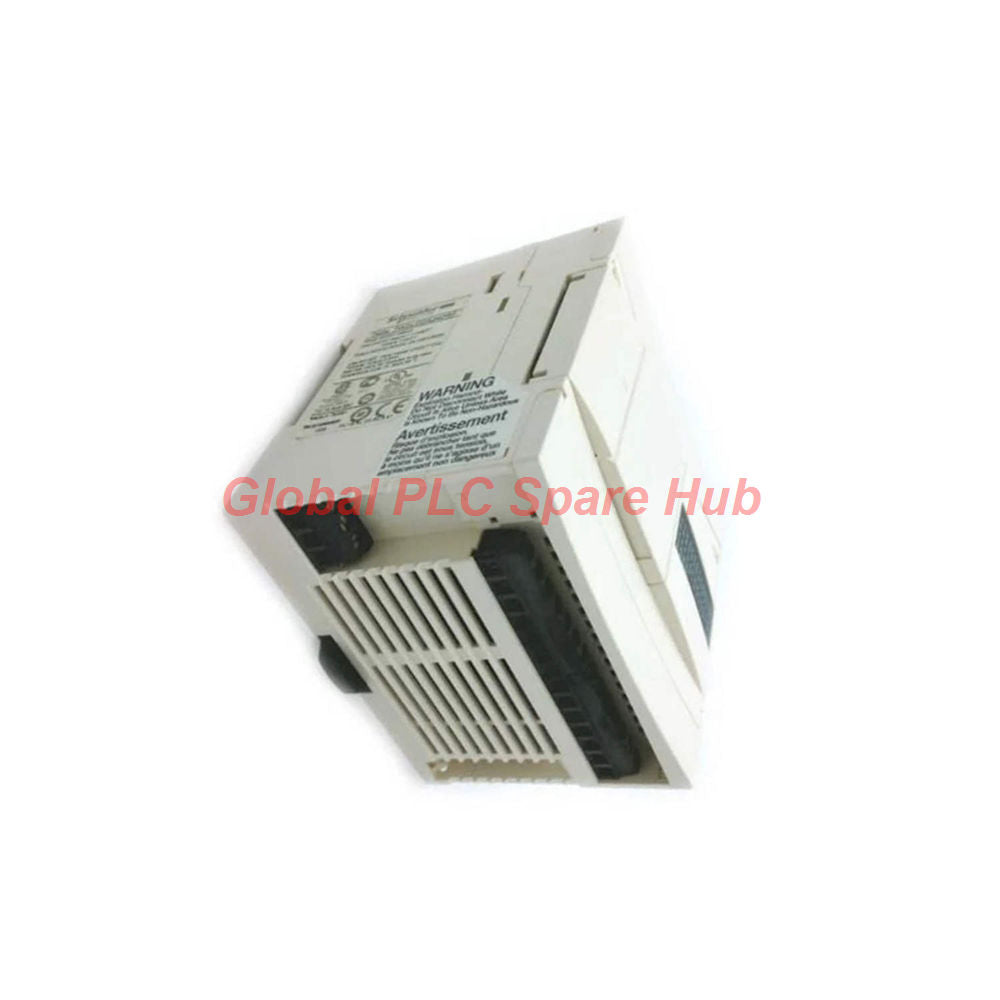

Controlador de Base Compacto Schneider Twido TWDLCDA24DRF 24VCC 24 E/S Relé

Descripción general del producto

El Schneider Electric Twido TWDLCDA24DRF ofrece un control fiable en un diseño que ahorra espacio. Este controlador base compacto optimiza los paneles de automatización estándar con una potente capacidad de procesamiento. Cuenta con comunicación serie Modbus incorporada para simplificar la integración en red. El controlador es adecuado para fabricantes de máquinas que requieren un rendimiento fiable y dimensiones compactas.

Especificaciones técnicas

• Marca: Schneider Electric
• Modelo: TWDLCDA24DRF
• Serie: Twido Compact
• Capacidad de E/S discretas: 24 canales totales
• Entradas discretas: 14 canales a 24 V CC (lógica Sink o Source)
• Salidas discretas: 10 canales de relé electromecánico
• Tensión de alimentación nominal: 24 V CC
• Límites de tensión de alimentación: 20.4 a 28.8 V CC
• Impedancia de entrada: 2100 ohmios para entradas rápidas, 3400 ohmios para entradas estándar
• Respuesta de frecuencia de entrada de conteo: Un canal de 32 bits a 20 kHz, tres canales de 16 bits a 5 kHz
• Puntos de ajuste analógicos: Dos potenciómetros integrados con resolución de hasta 1023 puntos
• Capacidad de corriente de carga: 2 A por canal de salida para cargas resistivas/inductivas de CA y CC
• Capacidad de memoria de programa: 3000 instrucciones lógicas
• Velocidad de ejecución: 1 ms por 1000 instrucciones
• Retención de copia de seguridad de datos: RAM interna con respaldo de batería de litio por hasta 10 años
• Rango de temperatura de funcionamiento: 32 a 131 grados Fahrenheit (0 a 55 grados Celsius)
• Rango de temperatura de almacenamiento: -13 a 158 grados Fahrenheit (-25 a 70 grados Celsius)
• Tolerancias de humedad relativa: 30% a 95% en ambiente sin condensación
• Clasificación de protección ambiental: Protección contra humedad y polvo IP20
• Límite de altitud de funcionamiento: Hasta 6561.68 pies (2000 metros) sobre el nivel del mar
• Resistencia a la vibración: 1 gn de 57 a 150 Hz en montaje en riel DIN simétrico
• Resistencia a choques mecánicos: 15 gn durante 11 ms
• Protección contra corriente de irrupción: 40 A máximo con protección de fusible interno
• Consumo de energía: Consumo máximo de energía de 8.7 vatios
• Resistencia de aislamiento y rigidez dieléctrica: Mayor de 10 MOhm a 500 V CC, aislamiento de 1500 V rms durante 1 minuto
• Dimensiones físicas: 3.7 pulgadas de alto x 3.5 pulgadas de ancho x 2.8 pulgadas de profundidad (95 mm x 90 mm x 70 mm)
• Peso neto del producto: 0.672 libras (0.305 kilogramos)

Guía de instalación

• Monte el TWDLCDA24DRF horizontalmente en rieles DIN simétricos estándar de 35 mm.
• Utilice los orificios de montaje integrados si su aplicación requiere una instalación directa en la placa del panel.
• Mantenga un espacio de trabajo libre de dos pulgadas alrededor de todos los lados para una ventilación térmica adecuada.
• Conecte la línea de alimentación de 24 V CC al bloque de terminales de tornillo no extraíble dedicado de forma segura.
• Cablee las 14 entradas discretas utilizando cables de par trenzado estándar para reducir la interferencia electromagnética.
• Verifique que las cargas de relé inductivas externas utilicen circuitos de supresión para proteger los contactos de salida.

Práctica de puesta en marcha y mantenimiento

• Descargue el código del programa utilizando el puerto de conexión de enlace serie mini-DIN RS485 integrado.
• Supervise el estado del sistema en tiempo real a través de los indicadores frontales de color verde brillante PWR y RUN.
• Identifique los fallos de hardware inmediatamente a través del indicador luminoso de diagnóstico de error de módulo rojo.
• Fuerce los puntos de E/S durante las pruebas utilizando el entorno de software de programación TwidoSuite.
• Compruebe la estanqueidad de los tornillos de los terminales regularmente durante las rutinas de mantenimiento anual para evitar conexiones sueltas.
• Verifique periódicamente los niveles de voltaje de la batería para salvaguardar los datos almacenados y la configuración del reloj interno.

Compatibilidad del sistema

• Conecte hasta cuatro módulos de expansión de E/S Twido estándar directamente a la interfaz lateral de la unidad base.
• Amplíe la configuración total del hardware hasta 152 puntos de E/S utilizando módulos de conector HE-10.
• Utilice la ranura de expansión dedicada para cartuchos de memoria opcionales o cartuchos de reloj en tiempo real.
• Integre interfaces hombre-máquina de terceros a través del enlace de protocolo estándar maestro/esclavo Modbus RTU.
• Adapte el hardware de conexión a redes de cableado RS232C utilizando adaptadores de interfaz serie Schneider opcionales.

Cumplimiento y Certificaciones

• Certificación de seguridad UL para equipos de control industrial
• Certificación CSA para estándares de seguridad eléctrica canadienses
• Marcado CE para regulaciones de conformidad europeas

Detalles de embalaje y logística

• Contenido del paquete: Un nuevo controlador base compacto TWDLCDA24DRF con hoja de inserción de instalación.
• Cobertura de la garantía: Protección de garantía de fábrica completa de 12 meses contra defectos de hardware.
• Plazo de entrega de envío: Los pedidos se envían de forma segura dentro de las 24 a 48 horas posteriores a la realización del pedido.
• Transportistas de envío disponibles: Envío exprés mundial proporcionado por FedEx, UPS y DHL.

Campos de aplicación típicos

• Secuenciación de sistemas de transporte y líneas de clasificación de manejo de materiales automatizadas.
• Control de máquinas de embalaje, incluidos equipos de envoltura, etiquetado y llenado.
• Paneles de control de estaciones de bombeo que utilizan bucles de regulación PID integrados.
• Control de ventilación HVAC y paneles de distribución de automatización de edificios comerciales.
• Operaciones de máquinas herramienta pequeñas que requieren entradas de conteo de alta velocidad y conmutación de relé.

Capacidad de diagnóstico del sistema

• La luz verde PWR indica una alimentación de control de 24 V CC entrante estable.
• La luz verde RUN confirma el funcionamiento del bucle de ejecución del programa activo sin interrupción.
• Las luces de estado de los canales individuales muestran el estado lógico exacto de cada entrada y salida.
• La luz roja ERR parpadea para señalar errores de programa o fallos de hardware internos.
• La luz piloto STAT permite patrones de parpadeo personalizados programados por el usuario para advertencias de campo específicas.

Análisis de Global PLC Spare HUB

El Twido TWDLCDA24DRF representa un estándar de ingeniería para la automatización de máquinas localizada. Este hardware equilibra perfectamente la velocidad de procesamiento con los requisitos de tamaño físico. La elección de 10 robustas salidas de relé permite la conmutación directa de cargas sin relés de interposición externos. Este diseño reduce los costes de los componentes del panel y ahorra espacio crítico. Los ingenieros aprecian los dos potenciómetros de ajuste analógico para cambios rápidos de calibración en campo. La capacidad de red Modbus integrada proporciona una integración de comunicación perfecta con variadores de velocidad.

Idoneidad del equipo objetivo

• Servocontroladores Schneider Electric Lexium y variadores de frecuencia Altivar.
• Paneles de operador de interfaz hombre-máquina Magelis y Harmony.
• Bancos de válvulas neumáticas estándar y grupos de control de solenoides.
• Sensores de proceso industriales, incluidos interruptores de proximidad inductivos y ojos fotoeléctricos.
• Pequeños sistemas comerciales de tratamiento de aire y estaciones de bombeo de fluidos localizadas.

Preguntas frecuentes

¿Qué tipo de software de programación utiliza este controlador para la configuración?

Este hardware utiliza el software de programación TwidoSuite o TwidoSoft para tareas de desarrollo y resolución de problemas.

¿Puedo conectar sensores NPN y PNP a las entradas digitales?

Sí, las 14 entradas discretas admiten configuraciones de colector y fuente a través del cableado del terminal común.

¿Cuál es el propósito de los puntos de ajuste analógicos incorporados?

Estos potenciómetros internos permiten a los operadores ajustar manualmente los preajustes del temporizador o los valores del contador sin herramientas de software.

¿Cómo maneja el controlador las interrupciones repentinas de energía?

La unidad proporciona 10 milisegundos de inmunidad a las microinterrupciones para sobrevivir a pequeñas fluctuaciones de voltaje de forma segura.

¿Puede este modelo específico manejar aplicaciones de conteo de alta velocidad?

Sí, la unidad cuenta con un canal de 20 kHz y tres canales de 5 kHz para entradas de codificador.

Guía de compra

• Confirme que la configuración de alimentación de su sistema coincide exactamente con la especificación de entrada de 24 V CC requerida.
• Seleccione este modelo de salida de relé al conmutar cargas de voltaje de CA y CC mixtas directamente.
• Elija modelos de salida de transistor estándar si su aplicación requiere señales de modulación por ancho de pulso de alta frecuencia.
• Calcule el recuento total de E/S del sistema para asegurarse de que los módulos de expansión no excedan el límite de cuatro módulos.
• Adquiera un cartucho de reloj en tiempo real opcional si la lógica de su aplicación requiere una programación precisa de la hora del día.
