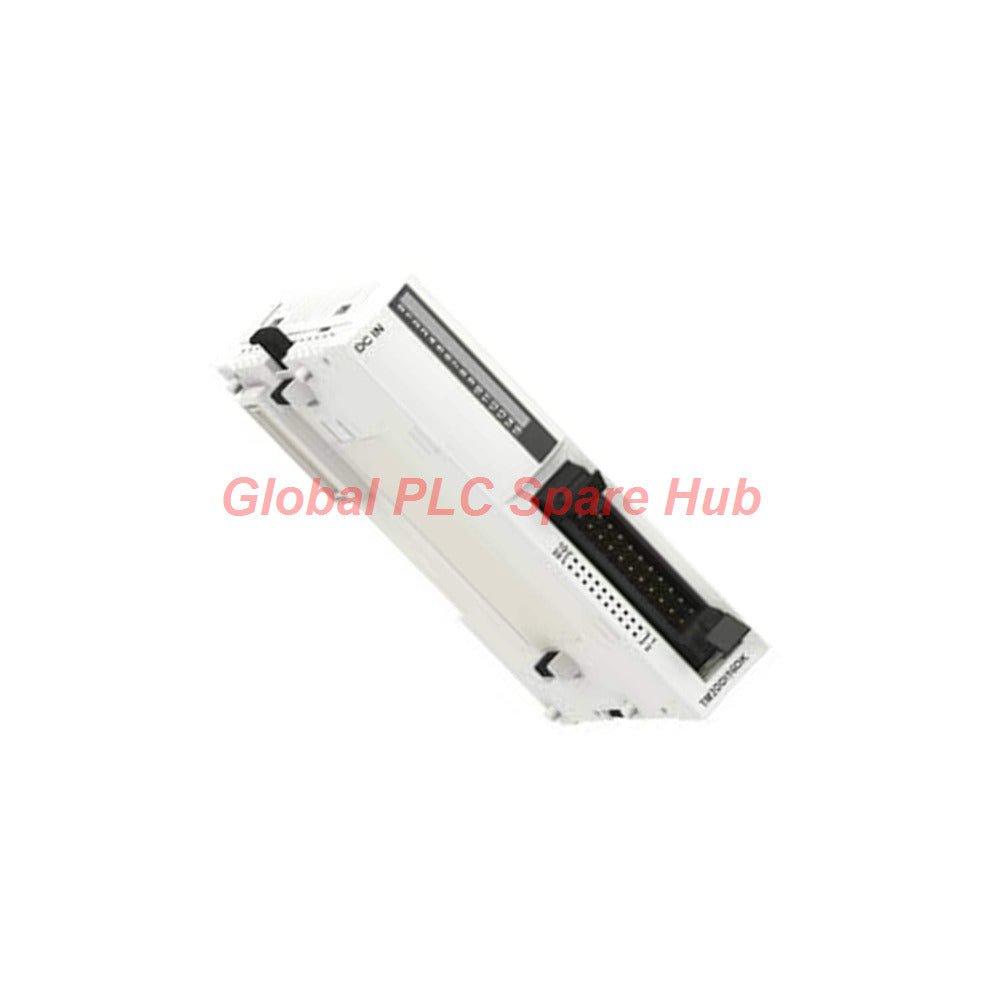

TWDDDI16DK Schneider Electric Módulo Twido de 16 Entradas 24V CC
Manufacturer: Schneider Electric
Product No.: TWDDDI16DK
Condition： En stock
Product Type: Módulo de entrada discreta
Product Origin: FR
Payment: T/T, Western Union
Weight: 50g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El Schneider Electric TWDDDI16DK es un módulo de entrada discreta premium.
Amplía perfectamente las capacidades de su controlador Twido.
Este módulo proporciona una recopilación de datos fiable para tareas de automatización complejas.
Cuenta con 16 canales para manejar múltiples dispositivos de campo de manera eficiente.
Los ingenieros confían en este componente para paneles de control de alta densidad.
Ofrece tiempos de respuesta excepcionales y una transmisión de señal clara.
Revisión e información de Global PLC Spare HUB
Nuestro equipo técnico califica al TWDDDI16DK muy positivamente por su ahorro de espacio en gabinetes de alta densidad.
El conector HE-10 reduce significativamente el tiempo total de cableado del gabinete.
Ofrece una integración de hardware flexible mediante la selección de lógica de sumidero y fuente.
El aislamiento interno del fotocoplador protege su procesador central de picos de voltaje externos.
Mantiene un rendimiento altamente estable bajo temperaturas industriales variables.
Este módulo garantiza la continuidad operativa a largo plazo para redes de maquinaria críticas.
Compatibilidad del sistema
Este módulo se conecta sin problemas con el siguiente equipo:
- Controladores lógicos programables Schneider Electric Twido
- Sensores de proximidad industriales e interruptores de límite
- Botones pulsadores y paneles de mando del operador
- Conjuntos de cables precableados HE-10 de alta densidad
Especificaciones técnicas
- Marca: Schneider Electric
- Modelo: TWDDDI16DK
- Serie de producto: Twido
- Tipo de módulo: Módulo de entrada discreta
- Número de entradas: 16 puntos independientes
- Tensión nominal: 24 V CC
- Rango de voltaje: 20.4 a 28.8 V CC
- Corriente de entrada: 5 mA
- Impedancia de entrada: 4.4 kOhm
- Lógica de entrada: Configuración de sumidero o fuente
- Puntos comunes: 1 punto común para todos los canales
- Tiempo de filtro estado 0: Duración del filtrado 8 ms
- Tiempo de filtro estado 1: Duración del filtrado 8 ms
- Aislamiento eléctrico: 1500 Vrms durante 1 minuto a través de fotocoplador
- Consumo de corriente lógico: 35 mA a 5 V CC estado 1
- Consumo de corriente en reposo: 5 mA a 5 V CC estado 0
- Temperatura de funcionamiento: 0 a 55 °C
- Temperatura de almacenamiento: -25 a 70 °C
- Protección de entrada: Carcasa con clasificación IP20
- Peso neto: 0.065 kg
Aplicaciones típicas
- Sistemas de control y clasificación de transportadores
- Unidades de automatización de maquinaria de embalaje
- Configuraciones de equipos de manipulación de materiales
- Líneas de procesamiento de alimentos y bebidas
- Redes de monitoreo de líneas de ensamblaje
Capacidades de diagnóstico
- La lógica interna verifica continuamente el estado del canal.
- El software del controlador detecta fallas en la comunicación de la señal de inmediato.
- El monitoreo de la integridad del fotocoplador protege los circuitos internos contra daños.
Guía de instalación
- Apague todas las fuentes de alimentación antes de montar el hardware.
- Encaje firmemente el módulo en un riel DIN estándar.
- Asegure el bloqueo mecánico seguro de la carcasa de plástico.
- Inserte el conector HE-10 firmemente en la ranura.
- Verifique la alineación correcta de los pines para evitar daños por contacto.
- Mantenga los cables de señal separados de las líneas de alto voltaje.
Puesta en marcha y mantenimiento
- Verifique que el voltaje de entrada se mantenga siempre dentro de los límites especificados.
- Utilice software de programación para probar estados de entrada individuales.
- Limpie el polvo de las ranuras de ventilación periódicamente.
- Inspeccione regularmente el conector HE-10 para asegurar un ajuste firme.
Términos de envío y garantía
- Tiempo de envío: Procesamiento de pedidos de 24 a 48 horas
- Empresas de envío: FedEx, UPS, DHL entrega urgente
- Cobertura de la garantía: 12 meses de garantía integral
- Contenido del paquete: Un módulo Schneider Electric TWDDDI16DK completamente nuevo
Guía de selección
- Confirme que su familia de controladores pertenece a la gama Twido.
- Verifique que sus sensores de campo coincidan exactamente con los requisitos de 24 V CC.
- Elija este módulo cuando el espacio del panel requiera conectores de alta densidad.
- Seleccione modelos de bloques de terminales alternativos si utiliza cables individuales gruesos.
Preguntas frecuentes
¿Cómo configuro el módulo para lógica de sumidero o fuente?
Usted configura la lógica conectando el punto común a voltaje positivo o negativo.
¿Qué tipo de cable se adapta mejor al conector HE-10?
Utilice cables planos multicore estándar o paquetes de cables Twido precableados dedicados.
¿Por qué el controlador no registra un cambio de señal de entrada?
Verifique si la duración del pulso de entrada es más corta que el tiempo de filtro de 8 ms.
¿Puedo mezclar diferentes voltajes en las 16 entradas?
No, porque los 16 canales comparten un único punto de retorno común.
