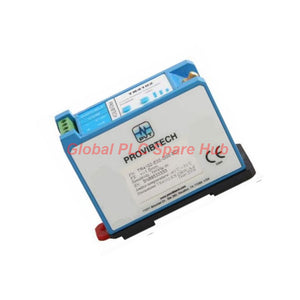

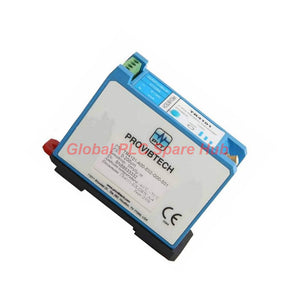

TR3102-E05-G01-S00 Transmisor de proximidad de 3 hilos ProvibTech en stock

Descripción general de ingeniería: Arquitectura del transmisor de posición axial TR3102

El TR3102 (modelo: TR3102-E05-G01-S00) es un transmisor de proximidad integrado de 3 hilos fabricado por ProvibTech para el seguimiento continuo de la posición axial y la monitorización de la referencia de fase en la maquinaria rotatoria del resto de la planta.

Al alojar el controlador de la sonda de proximidad de corrientes de Foucault y el circuito de acondicionamiento de la señal en una única carcasa de aluminio fundido sin cobre con encapsulado epoxi, el TR3102 elimina el requisito de una unidad de controlador de proximidad externa separada.

Este dispositivo compacto se conecta directamente a sondas de corrientes de Foucault y cables de extensión estándar de 5 mm, 8 mm o 11 mm, convirtiendo el desplazamiento físico del objetivo en una salida de bucle de corriente de 4-20 mA proporcional, compatible con los controladores de automatización DCS o PLC anfitriones.

Una salida de voltaje sin procesar con búfer (GAP V) permite la transmisión de señales a larga distancia de hasta 300 metros (1.000 pies) para análisis de campo e instrumentos de diagnóstico portátiles.

Código de pedido y desglose de la configuración: TR3102-E05-G01-S00

Estructura del número de pieza base: TR3102-EXX-GXX-SXX

• TR3102: Modelo base - Transmisor de proximidad de 3 hilos para posición axial y referencia de fase
• E05 (Opciones de sonda y cable):
  • Configurado para sondas de corrientes de Foucault de 8 mm de la serie 7200
  • Longitud de cable de sistema calibrado: 9 metros (sonda + cable de extensión)
  • Opciones de sistema alternativas (referencia): E00 (5m/8mm), E01 (9m/5mm), E02 (5m/11mm), etc.
• G01 (Código de montaje y función):
  • Configuración de montaje: Carcasa para montaje en placa
  • Objetivo de medición: Acondicionamiento de señal de posición axial/de empuje
• S00 (Código de aprobación de agencia):
  • Estándar de certificación: Marca CE (cumplimiento predeterminado de fábrica)
  • Referencia de certificación TR CU: № ТС RU C-US.ГБ05.В.00479

Matriz de parámetros técnicos

Atributos eléctricos y de alimentación de bucle

• Marca / Fabricante: ProvibTech
• Número de modelo: TR3102 (TR3102-E05-G01-S00)
• Rango de fuente de alimentación: 20 a 30 V CC (alimentado a través del bucle de corriente DCS/PLC)
• Salida de corriente: Suministro de 2 hilos 4-20 mA proporcional a la posición axial del eje
• Resistencia máxima de bucle: 500 ohmios a 24 V CC
• Salida sin procesar con búfer (GAP V): Señal de posición sin procesar nominal de 2 a 18 V CC
• Impedancia de salida con búfer: 1.000 ohmios (impulsa señales de hasta 300 metros / 1.000 pies)

Compatibilidad de sensores y dinámica de medición

• Interfaz coaxial: Conjunto de conector hembra coaxial especial de 95 Ω
• Sondas compatibles: Sondas de 5 mm, 8 mm y 11 mm (ProvibTech TM0180, TM0105, TM0110; Bently Nevada 3300, 7200, serie 990)
• Rango lineal (sonda de 8 mm): 2,0 mm (80 mils), que abarca ~0,25 mm (10 mils) a 2,25 mm (90 mils) contra un objetivo de acero AISI 4140
• Rango lineal (sonda de 11 mm): 4,0 mm (160 mils), que abarca ~0,4 mm (15 mils) a 4,4 mm (175 mils)
• Sensibilidad nominal: 8,0 mV/μm (200 mV/mil)
• Ancho de banda de respuesta de frecuencia: 0 Hz a 10 kHz (capaz de desplazamiento estático de CC)

Especificaciones físicas y ambientales

• Material de la carcasa: Aluminio fundido sin cobre con encapsulado epoxi protector interno
• Dimensiones físicas: Altura total: 75 mm (2,95 pulgadas)
• Peso unitario: 1,0 kg (2,0 lbs)
• Rango de temperatura de funcionamiento: -40 °C a +70 °C (-40 °F a +158 °F)
• Rango de temperatura de almacenamiento: -40 °C a +100 °C (-40 °F a +212 °F)
• Humedad relativa permitida: Hasta 90% de humedad relativa (sin condensación)

Aplicaciones objetivo y maquinaria compatible

• Bombas y compresores centrífugos: Seguimiento de la holgura axial del eje del rotor para evitar el contacto mecánico entre el impulsor y la carcasa.
• Turbinas de vapor de balance de planta: Monitorización continua del desgaste del cojinete de empuje y detección de referencia de fase (Keyphasor).
• Cajas de engranajes y sopladores industriales: Medición del desplazamiento axial en conjuntos de ejes de alta velocidad bajo expansión térmica.
• Reequipamiento de sistemas de diferentes proveedores: Reemplazo directo de controladores de proximidad heredados que conectan sondas existentes de las series 7200 o 3300 a entradas analógicas de PLC modernas.

Diagnóstico de autoexamen y resolución de problemas de señal

• Monitorización del estado del bucle: El funcionamiento normal emite una corriente estándar de 4-20 mA proporcional a la posición dentro del rango lineal.
• Estado del sistema no correcto: Si se produce la rotura del cable de la sonda, cortocircuito en los conectores coaxiales o fallo interno del sensor, la corriente cae por debajo de 3,0 mA para alertar al controlador anfitrión.
• Verificación de campo del voltaje GAP: Conecte un multímetro digital de alta impedancia a los terminales GAP V; una lectura entre 2 VCC y 18 VCC confirma un espacio de separación válido de la sonda.
• Integridad de la interfaz coaxial: Inspeccione el conector coaxial de 95 Ω en busca de entrada de aceite o pines centrales sueltos cuando el voltaje GAP lea fuera de rango (>18 V o <2 V).

Información de Global PLC Spare HUB

Durante un estudio de vibraciones de emergencia en una estación de bombeo de agua de alimentación de calderas, los operadores de la planta informaron de picos erráticos de posición axial de 4-20 mA provenientes de un módulo TR3102-E05-G01-S00 recién cableado. El PLC registraba alarmas transitorias de alto empuje durante el arranque de la bomba. Nuestro equipo de ingeniería revisó la instalación y descubrió que, si bien se había instalado una sonda de 8 mm, los técnicos la habían cableado utilizando una longitud total de cable sin calibrar de 5 metros en lugar de la longitud obligatoria del sistema de 9 metros requerida por el código de configuración E05. El desajuste de impedancia desvió la frecuencia del oscilador y arruinó la escala lineal. Una vez que instalamos el conjunto de cable de extensión correcto de 9 metros para que coincidiera con la calibración del TR3102, el voltaje GAP se estabilizó en 10,2 VCC (centrado en la ventana lineal de 80 mil), y la salida de 4-20 mA rastreó con precisión la flotación del eje sin más falsos disparos.

Logística, envío y términos de garantía

• Logística exprés global: Envío rápido a través de mensajeros exprés internacionales, incluidos FedEx, DHL y UPS.
• Tiempo de manipulación en almacén: Los pedidos se procesan y envían en un plazo de 24 a 48 horas tras la recepción del pago.
• Embalaje de alta resistencia: La unidad se embala en una envoltura antiestática con protección ESD y se amortigua con espuma de alta densidad dentro de un cartón industrial.
• Protección de la garantía: Incluye una garantía de reemplazo operativa estándar de 12 meses.

Guía de selección e ingeniería de adquisición

Al seleccionar un transmisor TR3102, haga coincidir el sufijo de pedido (código E) con precisión con el modelo de su sonda de corrientes de Foucault instalada y la longitud total del cable del sistema (sonda + cable de extensión = 5 m o 9 m).

Para la monitorización de la vibración radial del eje en lugar de la posición axial o la referencia de velocidad de fase, evalúe la serie de transmisores de vibración dinámica TR3101 complementaria.

Asegúrese de que el material del eje objetivo coincida con la calibración estándar de acero aleado AISI 4140; los objetivos no magnéticos o de acero inoxidable requieren factores de calibración de fábrica personalizados.

Preguntas frecuentes (FAQ) de ingeniería de campo

Pregunta: ¿Cuál es la diferencia física entre el transmisor TR3102 y un controlador de proximidad estándar de Bently Nevada?

Respuesta: Los controladores de proximidad estándar emiten una señal de milivoltios de CA/CC sin procesar que requiere un rack de monitorización dedicado, mientras que el TR3102 aloja tanto el controlador como el acondicionador de señal en una sola unidad para emitir una señal de CC directa de 4-20 mA en una entrada analógica de PLC estándar.

Pregunta: ¿Cómo configuro mecánicamente la posición axial cero usando la lectura de GAP V durante la instalación?

Respuesta: Ajuste mecánicamente la profundidad de inserción de la sonda hasta que la salida de voltaje GAP lea aproximadamente 10,0 VCC (centro de la curva lineal de 2-18 VCC) cuando el eje esté en su posición central de flotación mecánica.

Pregunta: ¿Puedo extender el cable coaxial entre la sonda y el transmisor TR3102-E05-G01-S00 más allá de los 9 metros?

Respuesta: No, cambiar la longitud del cable coaxial altera la inductancia y la capacitancia del sistema, lo que destruye la precisión de la medición; la longitud total del cable entre la punta de la sonda y los terminales del transmisor debe coincidir exactamente con la especificación de 9 metros.

Pregunta: ¿Qué indica una lectura de corriente de salida de 2,5 mA a la sala de control?

Respuesta: Una lectura de corriente inferior a 3,0 mA significa una condición de "Sistema no correcto", generalmente causada por una punta de sonda dañada, un cable coaxial desconectado o la pérdida de la alimentación del bucle primario.

Pregunta: ¿Se requiere una barrera externa al instalar el TR3102 en entornos peligrosos?

Respuesta: La opción estándar S00 cuenta con aprobaciones de fábrica CE para áreas seguras generales; las aplicaciones en áreas peligrosas requieren la solicitud de aprobaciones clasificadas como peligrosas (como las opciones EX) junto con aisladores galvánicos o barreras Zener certificados.
