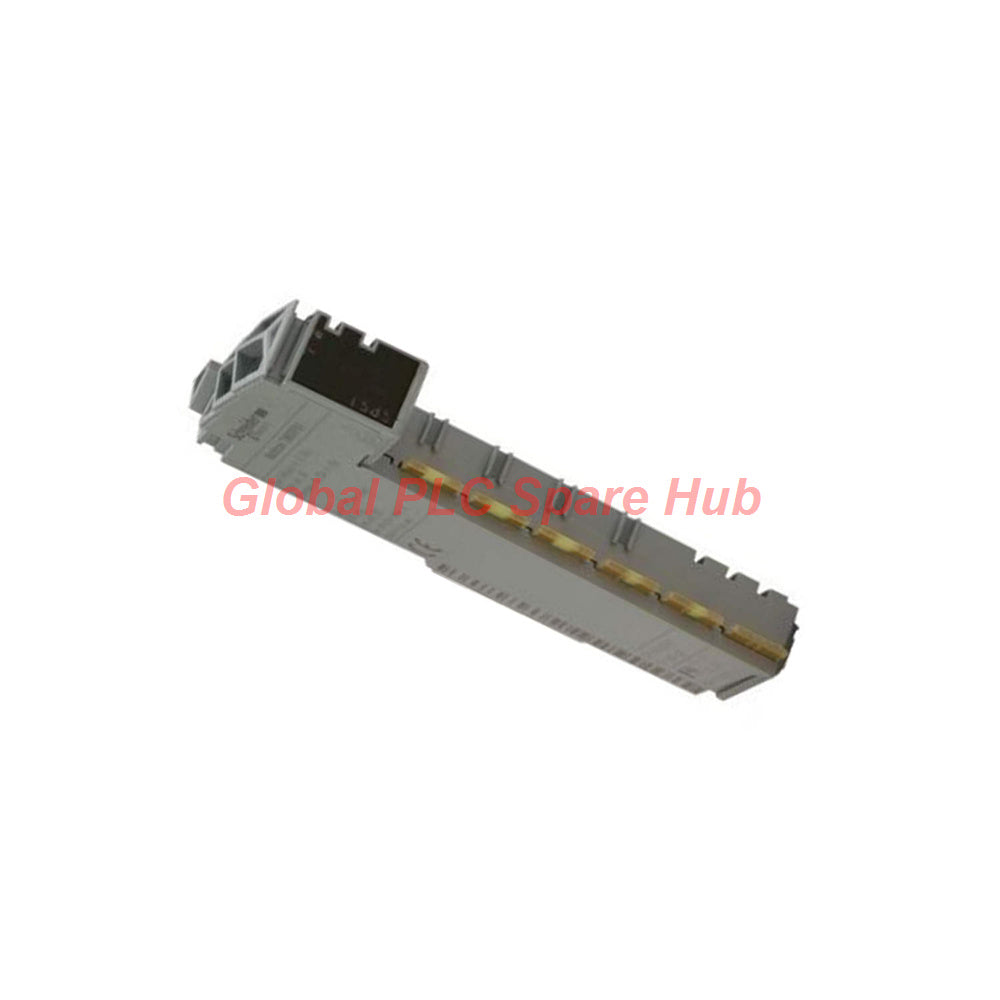

Módulo de distribución de energía TM5SPS1 de Schneider Electric Modicon

Descripción del Producto

El Schneider Electric Modicon TM5SPS1 es un módulo de distribución de energía de alto rendimiento diseñado para la serie Modicon TM5. Este módulo proporciona la energía esencial de 24 V CC a los módulos de E/S dentro de su arquitectura de automatización. Garantiza una distribución de energía estable para sistemas de control complejos. Su diseño compacto ahorra un valioso espacio en el gabinete mientras mantiene una alta eficiencia operativa.

Especificaciones Técnicas

• Marca: Schneider Electric
• Modelo: TM5SPS1
• Serie: Modicon TM5
• Tensión de alimentación nominal: 24 V CC
• Corriente del segmento de potencia de E/S: 10 A
• Disipación de potencia: 0,8 W
• Consumo de corriente: ≤ 25 mA
• Temperatura de funcionamiento: -10 °C a 55 °C (horizontal, sin reducción de potencia)
• Temperatura de almacenamiento: -25 °C a 70 °C
• Humedad relativa: 5% a 95% (sin condensación)
• Altitud de funcionamiento: Hasta 2000 m
• Compatibilidad electromagnética: Conforme a EN/IEC 61000-4-2 a 4-6
• Resistencia a las vibraciones: 1 gn (8,4–150 Hz)
• Resistencia a los golpes: 15 gn (11 ms)

Compatibilidad e Integración del Sistema

Este módulo se integra sin problemas con los controladores Modicon M258 y Modicon LMC058. Sirve como un centro de distribución de segmento de potencia dedicado para varias configuraciones de E/S. Los ingenieros pueden montar fácilmente esta unidad en rieles DIN estándar.

Instalación, Mantenimiento y Diagnóstico

• Monte la unidad horizontalmente para una máxima eficiencia térmica.
• Utilice un fusible externo de 10 A para protección contra cortocircuitos.
• Conecte las líneas de alimentación siguiendo las directrices estandarizadas EN/IEC.
• El diseño modular permite un reemplazo rápido durante los ciclos de mantenimiento.
• Los indicadores de estado incorporados proporcionan retroalimentación de diagnóstico visual inmediata.

Certificaciones y Cumplimiento

• Estándares de seguridad: UL 508, CSA C22.2 No 142/213, IEC 61131-2
• Certificaciones globales: CE, cULus, GOST-R, C-Tick

Aplicaciones Típicas

El Modicon TM5SPS1 es ideal para fabricación de alta precisión, manejo de materiales y entornos de control de movimiento. Alimenta eficazmente las islas de E/S remotas en arquitecturas de control distribuidas.

Análisis de Global PLC Spare HUB

El TM5SPS1 sigue siendo una piedra angular para la regulación de voltaje estable en configuraciones Modicon TM5. Global PLC Spare HUB recomienda este módulo a los usuarios que requieren una integridad de señal y una gestión de energía confiables en maquinaria controlada por PLC. Se combina perfectamente con controladores de alta velocidad como el LMC058.

Envío y Garantía

• Enviamos a través de FedEx, UPS o DHL para una entrega rápida y confiable.
• Los pedidos se envían en un plazo de 24 a 48 horas.
• Este producto incluye una garantía de calidad integral de 12 meses.

Preguntas Frecuentes

P: ¿Puedo usar el TM5SPS1 en montaje vertical?

R: Sí, pero el rango de temperatura de funcionamiento está limitado de -10 °C a 50 °C.

P: ¿Se requiere protección externa para este módulo?

R: Sí, debe instalar un fusible externo de 10 A para garantizar la protección contra cortocircuitos.

P: ¿Cómo sé si el segmento de potencia está activo?

R: Utilice los LED de diagnóstico integrados en el panel frontal del módulo para una verificación instantánea del estado.

Guía de Compra

Asegúrese de que su demanda total de corriente de E/S no exceda los 10 A por segmento. Verifique la compatibilidad de su controlador existente con la serie Modicon TM5. Siempre revise el entorno térmico de su gabinete de control antes de la instalación. Elija este módulo si requiere una solución de distribución de energía confiable, certificada y compacta.
