Módulo de relé Schneider Electric Modicon TM3 de 8 canales TM3DQ8R

Manufacturer: Schneider Electric
Product No.: TM3DQ8R
Condition： En stock
Product Type: Módulo de relé
Product Origin: FR
Payment: T/T, Western Union
Weight: 30g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general de ingeniería

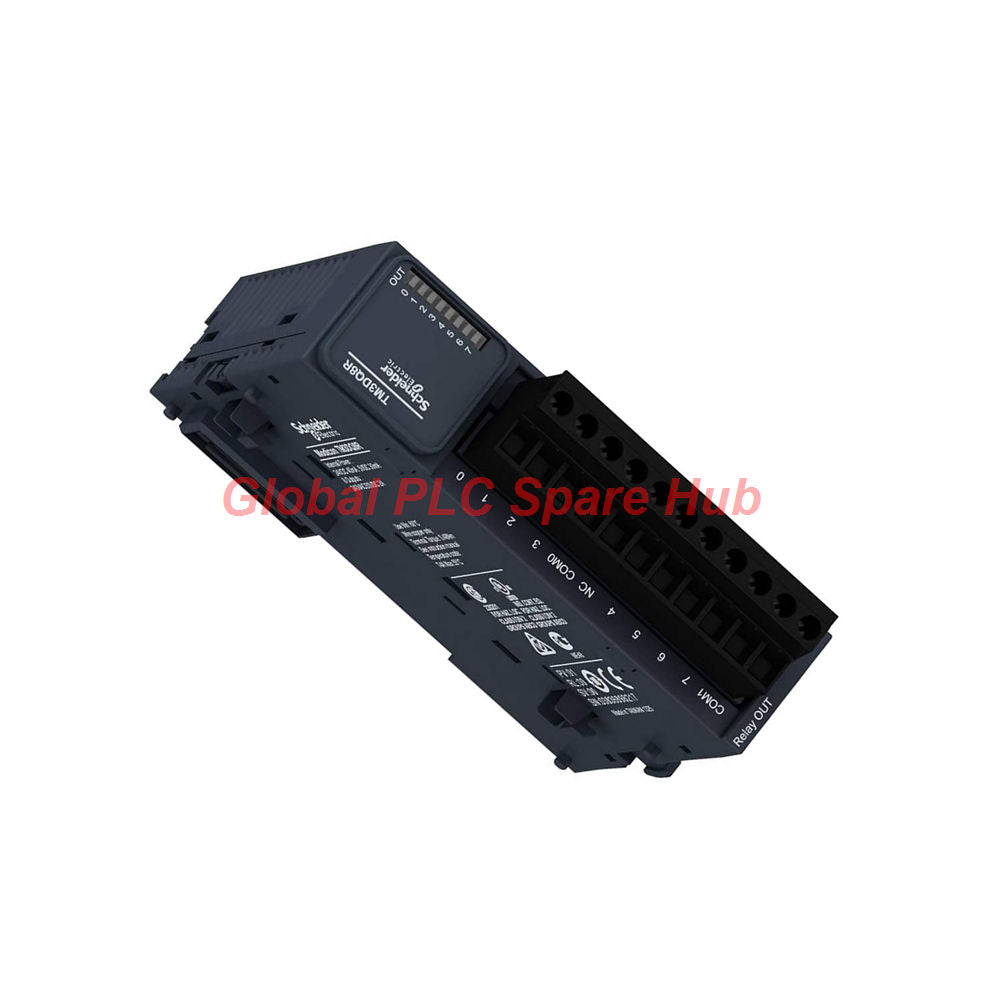

El TM3DQ8R es una unidad de expansión de salida discreta de alto rendimiento dentro del ecosistema Modicon TM3. Diseñado específicamente para interactuar con las plataformas Modicon M241, M251, M221 y M262, este módulo proporciona 8 salidas de relé normalmente abiertas. Está diseñado para la fiabilidad industrial, ofreciendo un robusto aislamiento eléctrico y una importante longevidad mecánica en armarios con espacio limitado.

Especificaciones técnicas

Modelo: TM3DQ8R
Serie de productos: Modicon TM3
Configuración de salida: 8 relés (normalmente abiertos)
Tensión de conmutación: 24 V CC a 240 V CA
Corriente máxima: 2000 mA por salida
Tiempo de respuesta: 10 ms (encendido), 5 ms (apagado)
Resistencia mecánica: hasta 20 000 000 de ciclos
Tensión de aislamiento: 2300 V CA (salida a lógica), 1500 V CA (entre grupos)
Montaje: Carril DIN TH35-15/7.5 o montaje en panel
Grado de protección: IP20

Capacidades de diagnóstico y operativas

Diagnóstico visual: Cada uno de los 8 canales cuenta con un LED verde integrado para la verificación inmediata del estado, lo que permite a los técnicos realizar una rápida resolución de problemas punto a punto.
Mantenimiento del hardware: Los bloques de terminales de tornillo extraíbles de 11 puntos (paso de 5,08 mm) permiten una puesta en marcha rápida y un reemplazo eficiente sin tener que volver a cablear todo el sistema.
Implementación: El diseño compacto de 27,4 mm de ancho garantiza una utilización óptima del espacio en paneles de control de alta densidad.

Logística y garantía de calidad

Envío global: Entrega fiable y rápida a través de FedEx, UPS y DHL.
Plazo de entrega: Todos los pedidos se procesan y se envían en un plazo de 24 a 48 horas.
Garantía: Cada unidad TM3DQ8R incluye una garantía de calidad integral de 12 meses.

Preguntas frecuentes profesionales

P: ¿Cómo elijo entre TM3DQ8R y módulos basados en transistores?
R: Elija el TM3DQ8R cuando necesite conmutar cargas de voltaje mixto (CA/CC) o requiera un aislamiento galvánico físico. Los módulos de transistores están optimizados solo para aplicaciones de conmutación de alta velocidad.
P: ¿Cuál es la práctica recomendada para cargas inductivas en estos relés?
R: Instale siempre supresión externa (diodos de retorno para CC o amortiguadores RC para CA) a través de cargas inductivas. Esto evita el picado de los contactos y prolonga la vida útil mecánica.
P: ¿Puede este módulo interactuar con controladores M262?
R: Sí, el TM3DQ8R es totalmente compatible con el Modicon M262, lo que proporciona una expansión rentable de puntos de salida discretos.
P: ¿Cómo afecta el tiempo de apagado de 5 ms a mi bucle de control?
R: Esta duración es estándar para relés electromecánicos. Asegúrese de que su lógica de control tenga en cuenta esta latencia; no es adecuada para PWM de alta velocidad o ciclos de control que oscilan rápidamente.
P: ¿Dónde puedo encontrar bloques de terminales de repuesto?
R: Esta unidad se envía con el bloque de terminales de 11 puntos requerido. Como estos utilizan un paso estándar de 5,08 mm, están ampliamente disponibles para los requisitos de mantenimiento.

Visión de Global PLC Spare HUB

El TM3DQ8R es frecuentemente citado por nuestro equipo de ingeniería por su excepcional versatilidad en la modernización de sistemas heredados. Según Global PLC Spare HUB, este módulo sirve como un "caballo de batalla" fiable para interconectar controladores modernos con activos de planta existentes que operan a 240 V CA. Su alta tensión de aislamiento entre canales es fundamental para evitar la propagación de fallos en entornos electromagnéticos hostiles. Lo recomendamos para sistemas de transporte, control de calentadores y gestión de actuadores de uso general.
