TLP-B145-200-DJMC2A Allen-Bradley Serie TL Kinetix Motor Servo 400V

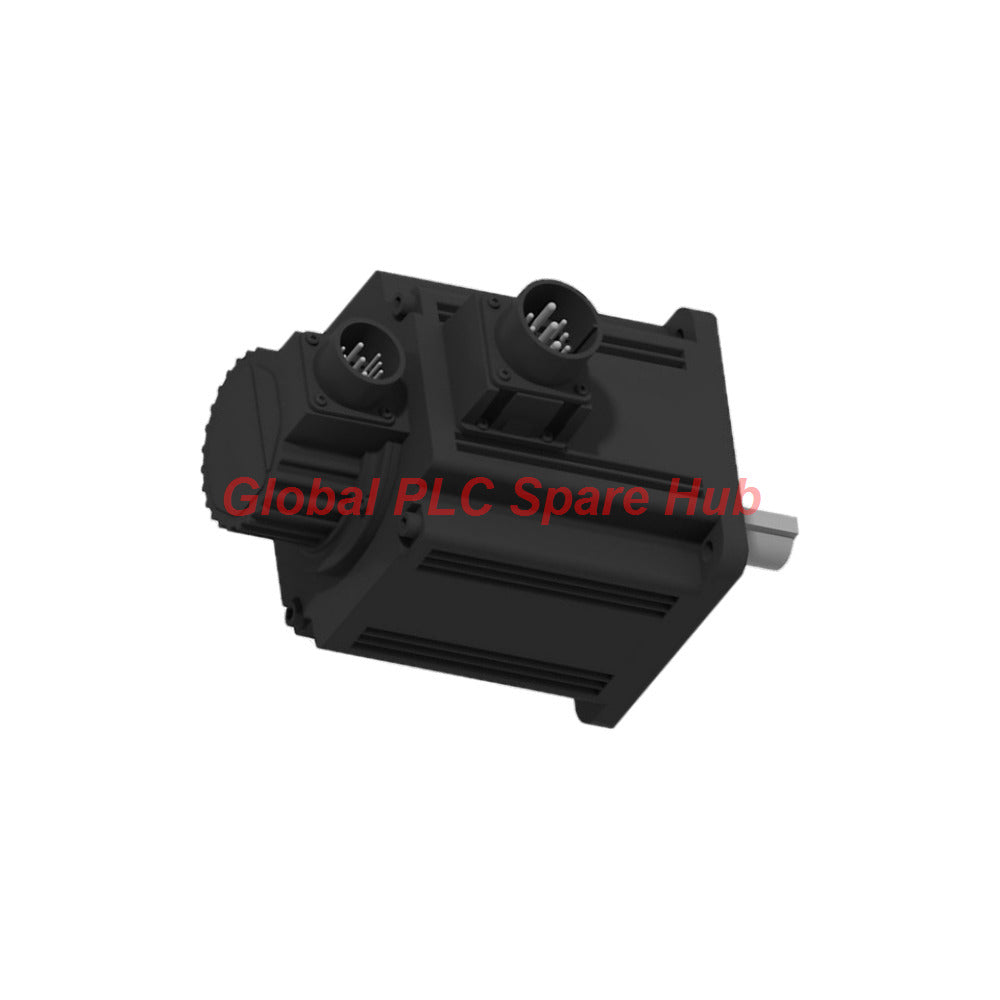

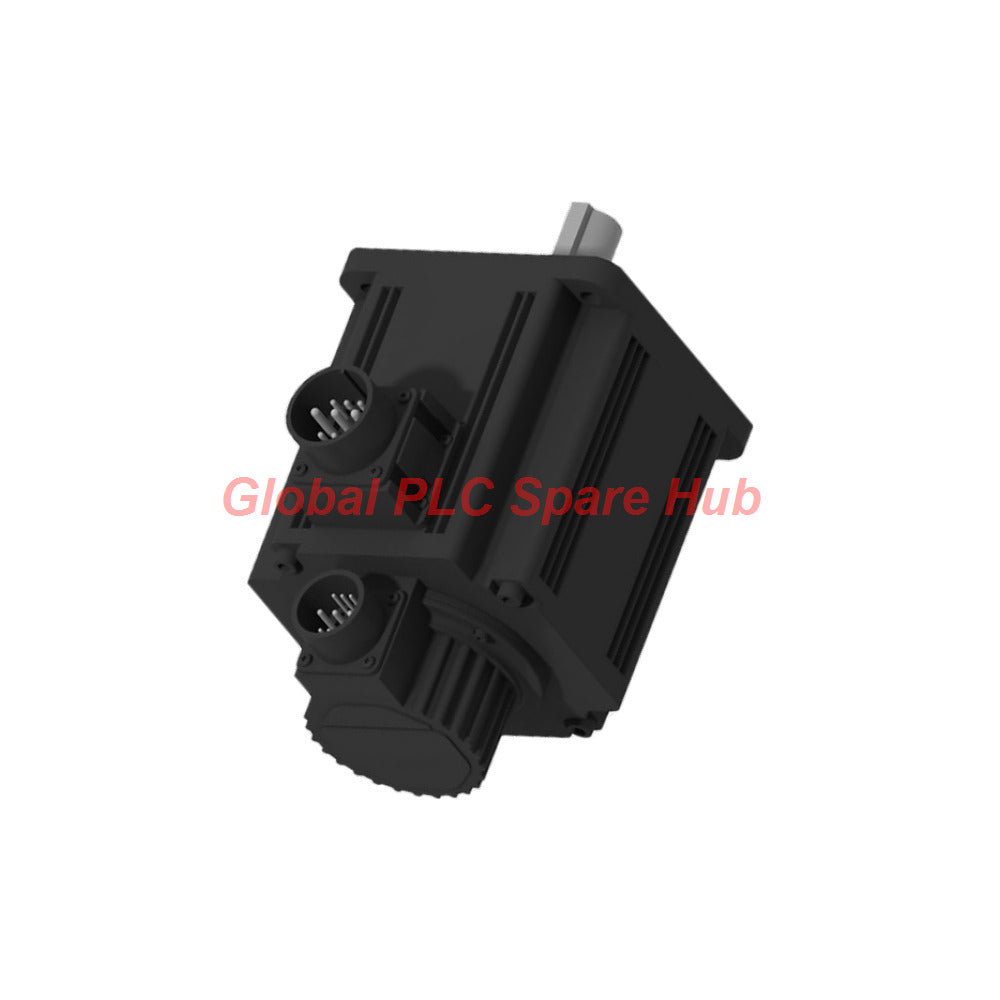

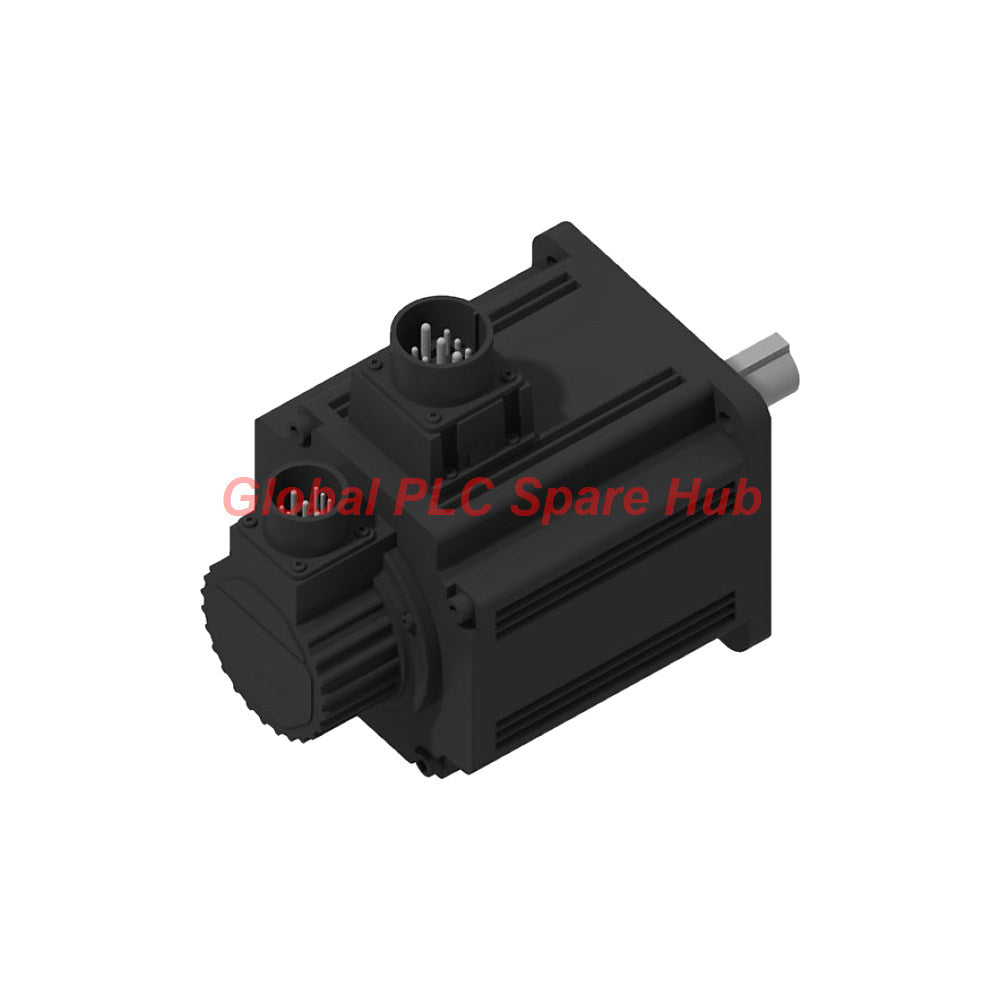

Allen-Bradley TLP-B145-200-DJMC2A — Servomotor Kinetix TLP

El TLP-B145-200-DJMC2A es un servomotor Allen-Bradley Kinetix de la serie TLP para sistemas de movimiento industrial. Esta configuración está especificada para la clase de 400 V, con un tamaño de carcasa de círculo de pernos de 145 mm, una potencia nominal de 2,0 kW y un par de bloqueo continuo de 9,55 N·m.

El motor utiliza un codificador absoluto de una vuelta de 24 bits, con capacidad multivuelta que requiere una batería. Su eje con chavetero y su configuración estándar sin sello de eje deben tenerse en cuenta al comprobar el ajuste mecánico y los requisitos ambientales de la máquina. La configuración suministrada no especifica freno.

Decodificación de la configuración — Mapa de códigos de pedido

Interpretación del modelo: Los detalles de configuración anteriores se basan en la descripción del código de pedido suministrada. Confirme el número de catálogo completo, la documentación del motor y los requisitos del variador acoplado antes de seleccionar un reemplazo.

Resumen técnico

Adecuación para la aplicación — Dónde se puede utilizar este motor

• Ejes de embalaje y conversión: Mecanismos de alimentación, indexación, corte a medida y posicionamiento accionados por servomotores cuando el par y la velocidad requeridos se encuentran dentro de las especificaciones del motor.
• Montaje automatizado: Posicionamiento rotativo o lineal repetible mediante un acoplamiento, una caja de engranajes o una transmisión mecánica adecuada.
• Manipulación de materiales: Posicionamiento de transportadores, mecanismos de transferencia y ejes de máquinas con cargas correctamente dimensionadas.
• Equipos de automatización industrial: Ejes servo de reemplazo o de nueva construcción que requieran un motor compatible de clase 400 V y retroalimentación absoluta.
• Posicionamiento de precisión: Aplicaciones que se benefician de la retroalimentación de posición absoluta de una vuelta; el uso multivuelta requiere el soporte de batería especificado.

Estos ejemplos describen casos de uso potenciales, no un ajuste garantizado para una máquina en particular. Confirme la inercia de la carga, la velocidad requerida, la aceleración, el ciclo de trabajo, la interfaz del eje, las condiciones térmicas y la compatibilidad del variador antes de la instalación.

Comprobaciones de selección y puesta en marcha

1. Compatibilidad con el variador: Verifique que el variador servo admita la clase de 400 V, el tipo de retroalimentación y la configuración del motor. No seleccione un variador basándose únicamente en la potencia nominal.
2. Comprobación de la interfaz mecánica: Confirme las dimensiones del círculo de pernos de 145 mm, el diámetro y la longitud del eje, las dimensiones de la chaveta, el ajuste del acoplamiento y los requisitos de alineación utilizando el plano del motor.
3. Dimensionamiento del eje: Compare los requisitos de par continuo y pico con la curva completa de par-velocidad del motor. Los 9,55 N·m indicados corresponden al par de bloqueo continuo, no a un par de funcionamiento universal para todas las velocidades.
4. Planificación del manejo de la posición absoluta: Confirme el soporte del codificador por parte del variador/controlador y si la aplicación requiere únicamente la retención de la posición de una vuelta o de varias vueltas. Proporcione la disposición de batería necesaria para la operación multivuelta.
5. Evaluación de los requisitos de retención: Esta configuración no especifica freno para el motor. Para ejes verticales o cargados por gravedad, diseñe una solución externa de retención o seguridad adecuada.
6. Revisión del entorno: Dado que la configuración suministrada no incluye sello de eje, compruebe los requisitos de protección contra la contaminación y la penetración de la máquina. No asuma que es adecuada para entornos de lavado o húmedos.
7. Puesta en marcha en condiciones controladas: Verifique la identificación del motor, el estado de la retroalimentación, la dirección, los límites y el movimiento mecánico a una velocidad de prueba segura antes de la operación en producción.

Consideraciones de diagnóstico y mantenimiento

No se describe aquí que el motor en sí proporcione una pantalla de diagnóstico independiente. La resolución de problemas normalmente combina el estado de retroalimentación del variador/controlador, la información del codificador y la inspección mecánica. Consulte los manuales específicos del motor y del variador para conocer los mensajes de falla compatibles y los procedimientos de prueba.

• Problema del codificador o de referencia de posición: Compruebe el enrutamiento del cable de retroalimentación, el asentamiento del conector, la compatibilidad del codificador y el estado/conexión de la batería si se utiliza la retención de posición multivuelta.
• Posición inesperada tras el reinicio: Confirme si la aplicación está configurada para retroalimentación absoluta de una vuelta o multivuelta y si la batería necesaria está instalada y es apta para el mantenimiento.
• Corriente excesiva o error de seguimiento: Inspeccione la carga en busca de atascos, desalineación o inercia inesperada. Compare el movimiento comandado con el rango operativo nominal del motor.
• Vibración o ruido: Compruebe la alineación del acoplamiento, la rigidez del montaje, el juego de transmisión y la resonancia mecánica. Utilice los procedimientos de ajuste y diagnóstico aprobados del variador.
• Problema térmico: Revise el perfil de carga, las condiciones ambientales, la refrigeración y los datos completos de especificación del motor. No infiera la duración máxima de sobrecarga basándose únicamente en el par de bloqueo continuo.
• Problema de retención: Dado que no se especifica freno, verifique cómo asegura la máquina el eje durante la parada, la pérdida de energía o el mantenimiento.

Perspectiva de Global PLC Spare HUB

Para este motor, los detalles del código de pedido tienen consecuencias directas en la instalación: interfaz de montaje de 145 mm, eje con chavetero, retroalimentación absoluta de 24 bits, capacidad multivuelta dependiente de la batería, sin freno y sin sello de eje. Antes de realizar el pedido, compare estas características con la placa de identificación y el plano mecánico del motor original.

En un proyecto de reemplazo, registre el modelo del variador existente, la configuración de retroalimentación, los parámetros del eje y las dimensiones del acoplamiento. Después de instalar el motor, valide el reconocimiento del codificador, la dirección de rotación, la referencia de posición y la estrategia de parada/retención de la máquina antes de liberar el eje para su operación normal.

Garantía y envío

• Garantía: Garantía de 12 meses, sujeta a los términos aplicables del proveedor.
• Opciones de envío: FedEx, UPS y DHL, sujetas al destino y a la disponibilidad del servicio.
• Plazo de envío: Confirmado tras la verificación del stock y del pedido.
• Revisión de compatibilidad: Proporcione el número de pieza completo del motor, el modelo del variador acoplado y los detalles de la aplicación al solicitar una cotización.

Preguntas frecuentes

1. ¿El par de 9,55 N·m está disponible a todas las velocidades de funcionamiento?

No. El valor suministrado corresponde al par de bloqueo continuo. El par disponible varía según la velocidad, los límites del variador, las condiciones térmicas y las características de par-velocidad del motor. Utilice las curvas completas de rendimiento del fabricante para dimensionar el eje.

2. ¿Cuál es la diferencia práctica entre la retroalimentación absoluta de una vuelta y la operación multivuelta?

La retroalimentación de una vuelta identifica la posición dentro de una revolución. La operación multivuelta rastrea la posición a lo largo de varias revoluciones y, para esta configuración, requiere una batería. Confirme cómo el variador maneja la retención de posición y las fallas de la batería para la aplicación prevista.

3. ¿Puede este motor reemplazar directamente a un motor con freno?

No sin revisar los requisitos de retención de la máquina. Esta configuración no especifica freno. Si el freno del motor original mantiene una carga vertical o soporta una función de seguridad, determine una alternativa aprobada antes de realizar el reemplazo.

4. ¿Qué debo medir antes de pedir un reemplazo con eje chaveterado?

Compruebe el diámetro y la longitud utilizable del eje, las dimensiones de la chaveta, el círculo de pernos y la geometría de montaje, el ajuste del acoplamiento o la polea y el espacio de alineación. Confirme el plano del motor en lugar de confiar únicamente en la designación de la carcasa.

5. ¿Es adecuada una versión sin sello de eje para una máquina de lavado?

No lo asuma. Revise el grado real de protección contra la penetración y la exposición de la máquina al agua, los productos químicos de limpieza y los contaminantes. Si la aplicación requiere un eje sellado, seleccione una configuración específicamente diseñada para ese entorno.
