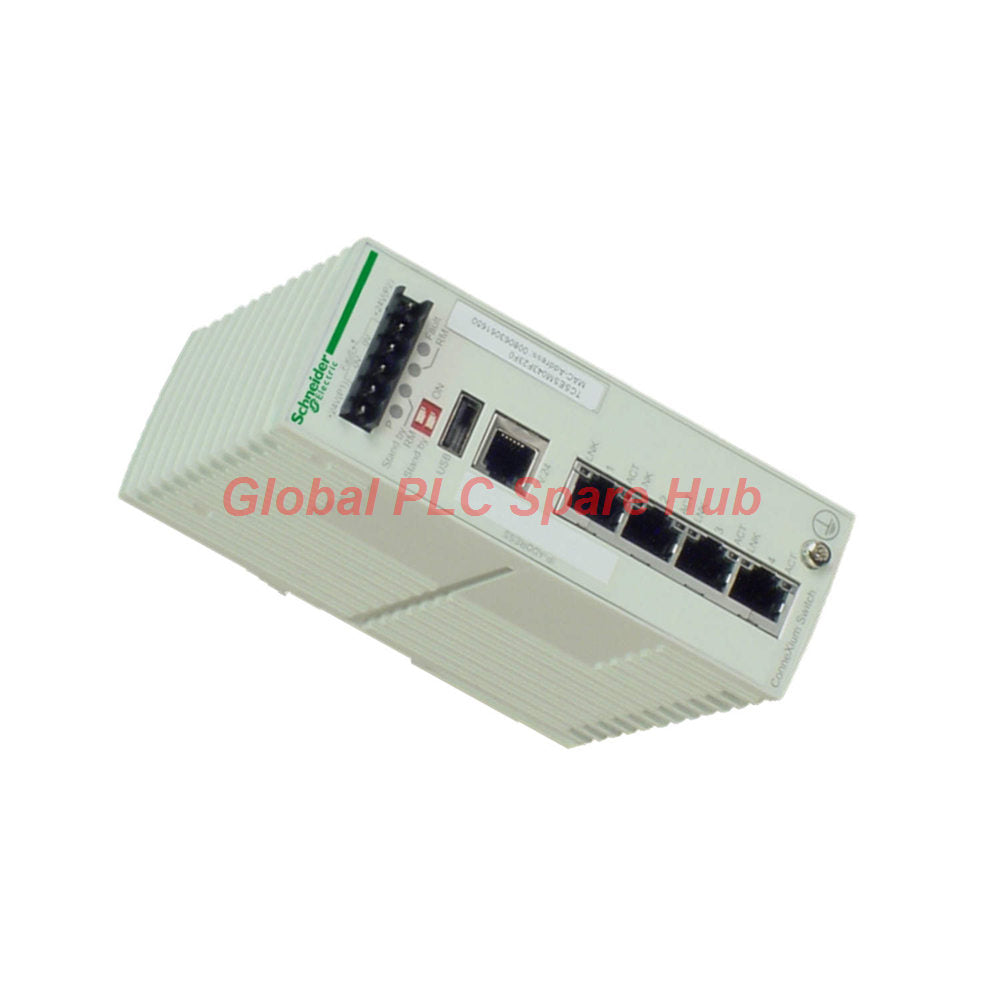

TCSESM043F23F0 Schneider Electric ConneXium Switch Gestionable
Manufacturer: Schneider Electric
Product No.: TCSESM043F23F0
Condition： En stock
Product Type: Conmutador gestionado
Product Origin: DE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Arquitectura del producto e identidad central
El TCSESM043F23F0 funciona como un conmutador Ethernet administrado industrial de alta confiabilidad diseñado dentro de la serie ConneXium por Schneider Electric. Construido sobre un concepto "Transparent Ready", el dispositivo proporciona una comunicación robusta de Ethernet TCP/IP a través de entornos de automatización de fábrica exigentes. Cuenta con 4 puertos de cobre dedicados que admiten velocidades de transmisión de 10BASE-T/100BASE-TX a través de interfaces RJ45 blindadas.
Matriz de especificaciones técnicas
| Parámetro de ingeniería | Especificación de rendimiento |
|---|---|
| Marca | Schneider Electric |
| Modelo del producto | TCSESM043F23F0 |
| Serie del producto | Conmutador administrado ConneXium |
| Configuración de puertos | 4 puertos de cobre (RJ45 blindado) |
| Medio de transmisión | Cable de pares trenzados apantallados CAT 5E |
| Tensión de alimentación nominal | 24 V (Límites: 18...30 V CA SELV, 9.6...60 V CC SELV) |
| Consumo de energía | 5.3 W máx. |
| Límites de redundancia y anillo | Fuentes de alimentación redundantes, anillo único, RSTP (Máx. 50 conmutadores en anillo; ilimitados en cascada) |
| Caja y montaje | Protección IP20, montaje en carril DIN simétrico de 35 mm |
| Dimensiones físicas | Ancho: 47 mm, Alto: 131 mm, Profundidad: 111 mm, Peso: 0.4 kg |
| Entorno operativo | Temperatura: 0...60 °C, humedad relativa: 10...95% (sin condensación) |
La perspectiva de Global PLC Spare HUB
- Implementación de resiliencia de red: Durante una reciente actualización de red SCADA para una planta municipal de tratamiento de agua, nuestro equipo de ingeniería utilizó el TCSESM043F23F0 para anclar un anillo RSTP localizado. La integración de doble alimentación de 24 V CC evitó la pérdida de paquetes durante los cambios repentinos de energía auxiliar, mientras que la interfaz de configuración del servidor web permitió el mapeo de prioridad de puertos en tiempo real sin la sobrecarga de software propietario.
- Señalización de diagnóstico: Los técnicos de campo deben monitorear los LED locales dedicados (falla, alimentación P1/P2, administrador de anillo, espera y actividad por canal) para aislar instantáneamente las caídas de enlaces físicos o las fluctuaciones de la fuente de alimentación en el carril DIN.
Equipos industriales y escenarios de aplicación objetivo
- Controladores de celdas de fabricación discretas que requieren determinismo y gestión de flujos de datos de alta velocidad a través de IGMP Snooping.
- Unidades de telemetría remotas (RTU) de tratamiento de agua y aguas residuales que demandan arreglos de suministro de energía redundantes.
- Subestaciones de distribución de energía que operan en entornos que requieren certificaciones de peligrosidad Clase 1 División 2.
- Redes de transportadores de manejo de materiales que utilizan protocolos de árbol de expansión rápida para eliminar puntos únicos de falla de red.
Capacidades de diagnóstico avanzadas
- Proporciona una salida de alarma de contacto sin tensión de 1 A para señalar inmediatamente fallas de suministro de energía, fallas de conmutador, caídas de enlaces de datos o rupturas de anillos de redundancia a los PLC principales.
- Admite controles completos de flujo de datos, incluidos FDR (Fast Device Replacement), IGMP Snooping, filtrado de multidifusión y estructuración de VLAN.
- Las funciones de puerto seguro restringen el acceso físico no autorizado en el borde del conmutador, salvaguardando los sistemas de control industrial críticos contra la suplantación.
Logística, Garantía y Soporte
- Transportistas de cumplimiento: Envío global rápido gestionado a través de FedEx, UPS y DHL.
- Ventana de procesamiento: Envío garantizado dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
- Garantía de calidad: Se suministra estrictamente como nuevo y original en el embalaje de fábrica, respaldado por una garantía de calidad integral de 12 meses.
Preguntas frecuentes
Pregunta
¿Cómo optimiza la función FDR del TCSESM043F23F0 el mantenimiento de campo?
Respuesta
La función de reemplazo rápido de dispositivos (FDR, por sus siglas en inglés) permite un esquema de respaldo de configuración de servidor DHCP/TFTP automatizado, lo que significa que un conmutador reemplazado descarga automáticamente su conjunto exacto de parámetros sin programación manual.
Pregunta
¿Qué medio de cableado se recomienda estrictamente para mantener la inmunidad EMI con el TCSESM043F23F0?
Respuesta
Se debe utilizar cable de pares trenzados apantallados CAT 5E junto con una conexión a tierra adecuada del panel para suprimir el ruido eléctrico de alta frecuencia típico en patios de maniobras industriales pesados.
Pregunta
¿Puede el TCSESM043F23F0 operar bajo amplias oscilaciones de voltaje de CC?
Respuesta
Sí, su entrada SELV aislada tolera de forma segura amplios límites de voltaje de suministro de CC que van desde 9.6 V CC hasta 60 V CC.
Pregunta
¿Qué aprobaciones de ubicación peligrosa están asociadas con el TCSESM043F23F0?
Respuesta
La unidad cuenta con las calificaciones UL 1604 Clase 1 División 2 y CSA C22.2 No 213 Clase I División 2, lo que la certifica para atmósferas de gases explosivos.
Pregunta
¿Cuántos conmutadores se pueden conectar en una topología de anillo redundante utilizando este modelo?
Respuesta
La arquitectura soporta de forma segura hasta 50 conmutadores en un único anillo de redundancia, al tiempo que permite un número ilimitado de cascadas para ramas lineales.
