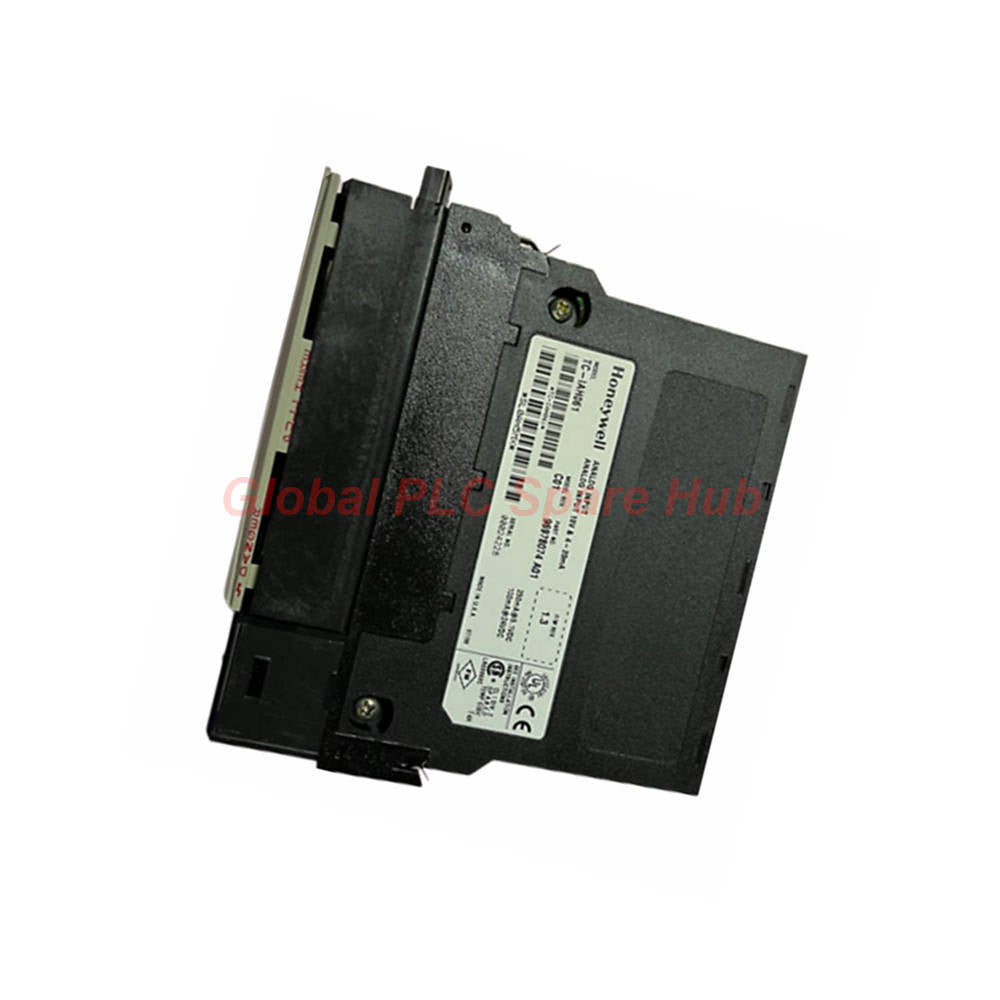

Módulo de entrada analógica de 6 canales de alto nivel Honeywell Experion PKS TC-IAH061

Descripción general del producto

El Honeywell TC-IAH061 (y la variante revestida TK-IAH061) funciona como una tarjeta de interfaz analógica de alto nivel, aislada galvánicamente y de alta densidad, diseñada para la plataforma Experion PKS.

Este hardware contiene 6 canales diferenciales totalmente aislados, configurados para procesar datos de señalización de modo dual, incluyendo pistas de voltaje de ±10 V y lazos de corriente estándar de 4-20 mA.

Al ejecutar un aislamiento de circuito independiente de canal a canal y de usuario a sistema, probado a 2546 VCC, elimina la interferencia de bucle de tierra en entornos exigentes de subestaciones.

Los ingenieros de control integran este módulo para lograr una discretización de señal determinista de 16 bits en arquitecturas de procesamiento altamente volátiles.

Especificaciones técnicas

• Identificación principal: Marca Honeywell. Los identificadores de modelo son los números de catálogo TC-IAH061 y TK-IAH061.
• Densidad de canales: Cuenta con 6 rutas de procesamiento de hardware de entrada diferencial altamente aisladas e independientes.
• Límites de entrada de voltaje: Admite un techo de entrada de hardware máximo absoluto de 10.50 VCC.
• Límites de entrada de corriente: Rango de 0 a 21.0 mA a través de un bloque de resistencia de derivación de alta precisión de 249 ohmios integrado.
• Métricas de resolución A/D: Implementa un convertidor de 16 bits que produce una resolución típica de 343 μV (escala de ±10.5V), 171 μV (0-10.5V) y 0.34 μA para bucles de corriente.
• Perfil de impedancia de entrada: Presenta una impedancia interna superior a 10 Megohmios en modo de voltaje, y precisamente 249 ohmios en modo de corriente.
• Relaciones de supresión de ruido: El rechazo de modo normal ofrece más de 60 dB a 60 Hz; el rechazo de modo común alcanza 120 dB a 60 Hz y 100 dB a 50 Hz.
• Seguimiento de respuesta dinámica: Opera con un paso de ancho de banda de canal de 0 a 15 Hz (-3 dB), con un tiempo de estabilización al 5% de la escala completa en menos de 80 milisegundos.
• Tiempo de actualización síncrona: Ejecuta una velocidad de actualización de datos de módulo síncrona completa en los 6 canales en un intervalo de 25 ms.
• Estabilidad térmica y deriva: La deriva de ganancia es de 35 ppm/°C típica (voltaje) y 45 ppm/°C típica (corriente).
• Umbrales de aislamiento dieléctrico: Los límites de aislamiento de canal a canal y de usuario a sistema están probados al 100% en fábrica a 2546 VCC durante 1 segundo.
• Interfaz de conexión física: Se integra directamente con el conjunto de bloques de terminales de alta resistencia de 20 posiciones, tipo TC-TBNH.

Guía de instalación

Primero, verifique que la asignación de ranuras del chasis del rack del sistema se alinee con los parámetros de diseño de la configuración de su red de hardware Experion PKS activa.

Deslice la tarjeta limpiamente en los rieles guía designados de la unidad base del chasis hasta que los pines de la interfaz del bus del backplane se acoplen y asienten completamente.

Asegure la posición del módulo utilizando los clips de bloqueo mecánicos superior e inferior para evitar el desplazamiento de la tarjeta bajo perfiles de vibración persistentes.

Conecte los cables de instrumentación de doble núcleo entrantes directamente al bloque de terminales TC-TBNH de 20 posiciones, siguiendo las tablas de asignación diferencial correctas.

Si está configurando el modo de entrada de corriente, asegúrese de que la ruta de cableado del bucle externo se dirija directamente a través de la ruta del circuito de derivación integrado del canal de terminal correspondiente.

Depuración y comodidad de mantenimiento

El intervalo de actualización completa del módulo de 25 milisegundos permite a los técnicos de campo ver las fluctuaciones de señal en vivo durante las rutinas de verificación de bucles.

El diseño extraíble del bloque de conectores TC-TBNH de 20 posiciones permite cambiar los módulos rápidamente sin cortar los cables de campo.

El firmware del módulo reporta valores precisos de unidades de ingeniería directamente en los registros de parámetros del sistema DCS, simplificando las tareas de escalado de validación.

El blindaje avanzado de protección contra RFI reduce la interferencia de la señal de las radios portátiles locales durante las revisiones in situ del panel de control.

Notas de compatibilidad

Este bloque de interfaz de alto nivel opera dentro de los marcos estándar de los chasis de E/S Honeywell Serie C o Experion PKS.

Los perfiles de los controladores de software aceptan configuraciones operacionales nativas de transmisores de corriente industriales estándar de 4-20 mA y unidades de sensores de 0-10V.

La carcasa del terminal se interconecta perfectamente con el bloque de conectores TC-TBNH, que debe adquirirse como un componente físico de coincidencia separado.

Lista de embalaje y condiciones de garantía

El envío incluye 1 tarjeta de entrada analógica de alto nivel Honeywell TC-IAH061 o TK-IAH061 original.

La caja del producto incluye protecciones técnicas de embalaje antiestático ESD junto con el folleto básico del esquema de pines.

Este componente de hardware industrial automatizado tiene una garantía comercial completa de 12 meses que cubre todos los parámetros del circuito interno.

La duración del seguimiento de la garantía se activa automáticamente el día exacto en que el envío llega a su destino de almacén.

Logística de envío

Nuestras redes de distribución centralizadas completan el procesamiento de pedidos y el envío dentro de las 24 a 48 horas posteriores a los pasos de verificación de pago.

Ejecutamos transporte aéreo global express prioritario a través de servicios logísticos internacionales premium que incluyen DHL, FedEx y UPS.

Sus actualizaciones de seguimiento se generan automáticamente y se envían por correo electrónico inmediatamente cuando el paquete sale de nuestro centro logístico.

Escenarios de aplicación típicos

Las instalaciones de generación de energía implementan este módulo para monitorear los parámetros de excitación del campo del generador de alto voltaje a través de enlaces de sensores de 10 V.

Las plantas de laminación de acero utilizan el aislamiento individual de canal a canal para medir sensores de celda de carga propensos a grandes cambios de potencial de tierra.

Las estaciones de compresores de gas integran la tarjeta para capturar datos de transmisores de presión de alta velocidad ubicados cerca de grandes accionamientos de motores eléctricos.

Se integra perfectamente con reguladores de velocidad de turbinas de gas, monitores de flujo de combustible, sensores de presión de calderas y ventiladores de tiro industriales pesados.

Capacidades de diagnóstico

El módulo monitorea continuamente las fallas de bucle de circuito abierto, forzando un valor de seguimiento al alza para las señales de voltaje y de escala cero para las rutas de corriente.

La lógica de procesamiento dedicada señala una falla de bucle de circuito abierto en 1 segundo para bucles de corriente y 5 segundos para entradas de voltaje.

Los diagnósticos internos verifican las fuentes de alimentación del backplane para alertar al controlador central si se exceden los límites de disipación de energía interna.

Conocimiento de Global PLC Spare HUB

El Honeywell TC-IAH061 es una tarjeta de instrumentación de élite debido a su verdadero aislamiento galvánico de canal a canal.

Muchas tarjetas multicanal comparten un retorno común, pero este módulo aísla cada vía de entrada, lo que lo hace altamente inmune a los voltajes de tierra parásitos.

El alto umbral de sobrevoltaje de 120 VCA/VCC en las líneas de voltaje proporciona una excelente protección contra errores de cableado accidentales en el campo.

Para los gerentes de operaciones que mueven parámetros de proceso de alta velocidad a Experion PKS, esta tarjeta proporciona una precisión de señal confiable y de alta resolución.

Guía de selección

Seleccione la variante del modelo TK-IAH061 si su sitio de operación final requiere circuitos con revestimiento conformado para soportar gases corrosivos.

Verifique que sus escalas máximas de voltaje de señal permanezcan dentro del límite de 10.50 VCC para evitar errores de recorte.

Asegúrese de que el diseño de su cableado objetivo asigne un conector de bloque de terminales TC-TBNH de 20 posiciones correspondiente para esta ubicación de ranura.

Calcule su índice de carga de la fuente de alimentación del sistema para asegurarse de que su presupuesto de chasis pueda soportar el consumo máximo de energía del módulo de 4.3W.

Preguntas frecuentes (FAQ)

Pregunta: ¿Cómo reacciona el módulo si se produce una rotura física del cable en un bucle de entrada de corriente activa de 4-20 mA?

Respuesta: La rutina de diagnóstico interno de circuito abierto detecta la rotura en 1 segundo e informa un valor de escala cero al registro del controlador.

Pregunta: ¿Cuál es la diferencia funcional entre pedir el número de modelo TC-IAH061 y el número de pieza TK-IAH061?

Respuesta: La versión TK-IAH061 presenta un recubrimiento de conformación avanzado en la placa de circuito para proteger los componentes de gases ambientales agresivos.

Pregunta: ¿Esta tarjeta analógica requiere resistencias de derivación externas para procesar los bucles de corriente entrantes de 4-20 mA?

Respuesta: No, la tarjeta cuenta con resistencias de derivación integradas de alta precisión de 249 ohmios para manejar directamente la conversión del bucle de corriente.

Pregunta: ¿Qué nivel de protección de aislamiento eléctrico se proporciona entre los canales individuales en este módulo de hardware específico?

Respuesta: Cada canal está totalmente aislado galvánicamente de los demás, con cada ruta de circuito probada en fábrica a 2546 VCC durante 1 segundo.

Pregunta: ¿Qué tan rápido actualiza el módulo los datos de señal medidos en los registros de procesamiento internos?

Respuesta: El módulo ejecuta un escaneo de procesamiento completo y actualiza los datos de los 6 canales de entrada cada 25 milisegundos.
