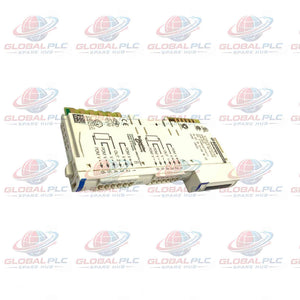

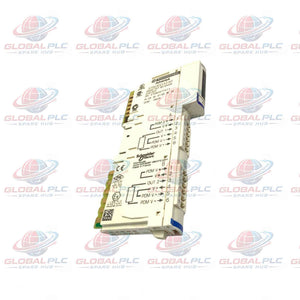

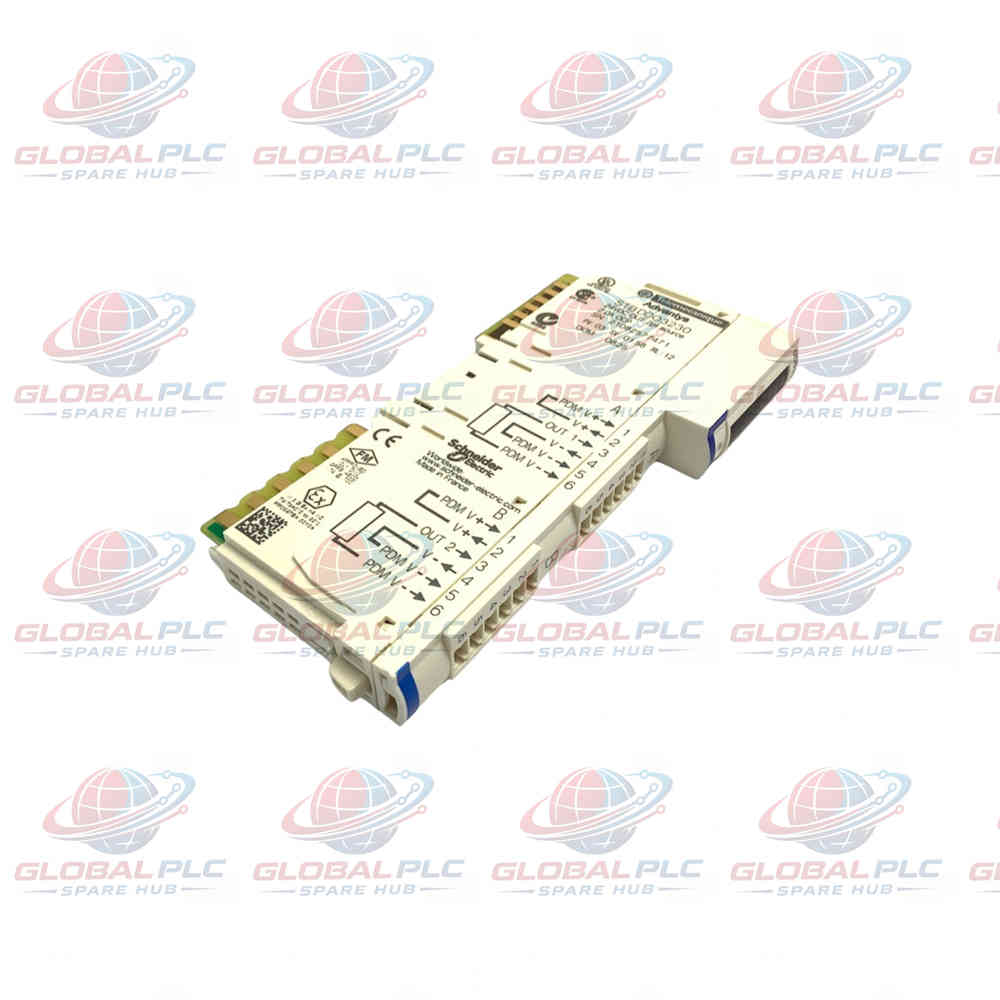

Módulo de salida de 2 canales, serie Schneider Electric STBDDO3230

Métricas de Ingeniería y Conmutación de Salida de Alta Corriente STBDDO3230

El STBDDO3230 es un módulo de salida digital estándar de 2 canales y alta capacidad, diseñado para la arquitectura de E/S distribuida Advantys STB de Schneider Electric. Construido para proporcionar una conmutación robusta en modo fuente a 24V CC, esta unidad admite una alta corriente de salida nominal de 2 A por canal. Logra una dinámica de temporización precisa con un tiempo de respuesta de apagado a encendido de 520 microsegundos y un tiempo de respuesta de encendido a apagado de 720 microsegundos, lo que lo hace ideal para accionar actuadores industriales exigentes.

Especificaciones Técnicas Completas de los Parámetros

• Marca y Modelo: Schneider Electric STBDDO3230
• Identificación de la Serie: Módulo de Salida Digital Advantys STB
• Configuración de Canales: 2 canales de salida independientes en modo fuente
• Manejo de Carga: Tipo de señal de 24V CC con capacidad de corriente continua de 2 A por punto
• Aislamiento Galvánico: Aislamiento de campo a bus de 1500V CC junto con un aislamiento de canal a canal de 500V CC
• Carga del Plano Posterior: Consume 80 mA del bus de isla de 5V CC
• Compatibilidad de Base: Se monta sobre la base STBXBA1000 (13.9 mm de ancho) utilizando el PDM STBPDT3100
• Perfil Físico: Construcción ligera de 0.116 kg con protección de envolvente IP20

Capacidades Integradas de Protección y Diagnóstico

• Equipado con protección electrónica avanzada contra sobrecorriente para salvaguardar los transistores de conmutación internos contra cortocircuitos.
• Admite el intercambio en caliente completo en líneas de bus activas, lo que permite el reemplazo rápido del módulo sin interrumpir la alimentación general de la isla.
• Los LED de estado en el panel frontal brindan retroalimentación de diagnóstico inmediata sobre los estados de conmutación de cada canal y las condiciones de falla.

Escenarios de Aplicación y Adecuación de Equipos

• Control de Válvulas Solenoides Pesadas: Múltiples de válvulas neumáticas y actuadores hidráulicos que demandan corrientes de conmutación sostenidas de 2 A.
• Matrices de Indicadores de Alta Potencia: Balizas luminosas industriales, bocinas de alarma de servicio pesado y luces de torre multietapa.
• Estaciones de Interfaz de Actuadores: Subensamblajes de máquinas descentralizados que requieren aislamiento eléctrico de canal a canal para evitar bucles de tierra.

Nota sobre Logística Global, Garantía y Ciclo de Vida

• Cumplimiento y Envío: Despacho global urgente en un plazo de 24 a 48 horas a través de transportistas internacionales de confianza, incluidos FedEx, UPS y DHL.
• Protección de Garantía: Respaldado totalmente por una garantía de reemplazo integral de 12 meses que cubre defectos de hardware y mano de obra.
• Estado del Ciclo de Vida: Oficialmente descontinuado por el fabricante, con Schneider Electric recomendando la modernización hacia la plataforma Modicon X80.

Perspectiva de Global PLC Spare HUB

Los ingenieros de mantenimiento que implementen el STBDDO3230 deben gestionar cuidadosamente las cargas térmicas y eléctricas, ya que accionar dos canales de 2 A simultáneamente genera calor localizado dentro de la carcasa compacta de 13.9 mm. Al reemplazar unidades en islas Advantys STB heredadas, es fundamental verificar el consumo de corriente del bus de 5V CC (80 mA) frente a la capacidad del PDM para evitar errores por caída de tensión. Además, inspeccione siempre las barreras de aislamiento de canal a canal si conecta cargas inductivas de voltaje mixto a través del módulo.

Preguntas Frecuentes

P: ¿Qué valores específicos de aislamiento galvánico están integrados en la arquitectura de salida del STBDDO3230?

R: El módulo proporciona un robusto aislamiento de campo a bus de 1500V CC combinado con un aislamiento de canal a canal de 500V CC para evitar la interferencia y el ruido de tierra.

P: ¿Cómo responde la protección electrónica contra sobrecorriente durante un cortocircuito en el cableado de campo?

R: El circuito de protección electrónica incorporado limita instantáneamente el exceso de corriente y desconecta el canal de salida afectado, salvaguardando los componentes internos hasta que se elimine la falla externa.

P: ¿Cuáles son los requisitos exactos de la base mecánica y de alimentación para la instalación de este módulo?

R: La unidad requiere una base de E/S STBXBA1000 (13.9 mm de ancho) y se conecta con un Módulo de Distribución de Potencia (PDM) STBPDT3100 que suministra alimentación de campo de 24V CC.

P: ¿Qué precauciones deben tomar los equipos de compras al adquirir módulos Advantys STB descontinuados?

R: Siempre verifique el número de pieza exacto (STBDDO3230) con su archivo de configuración del sistema para garantizar un direccionamiento correcto y evitar desajustes en la comunicación del bus.

P: ¿Se puede sustituir este módulo de salida de 2 canales mientras la red de la isla está activa?

R: Sí, el módulo admite completamente capacidades de intercambio en caliente, lo que permite a los técnicos reemplazar unidades defectuosas en un bus activo sin apagar toda la isla.
