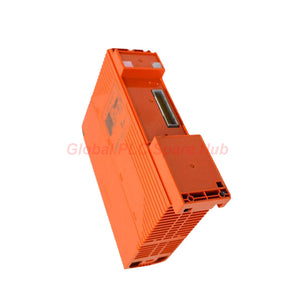

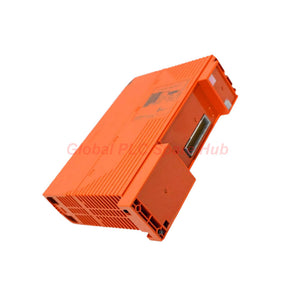

SPW482-53 Módulo de fuente de alimentación Yokogawa serie Xsite Envío rápido

Arquitectura del Producto

• El Yokogawa SPW482-53 es un motor de conversión de energía de alta disponibilidad diseñado para unidades de control de campo de la serie CENTUM.
• Este módulo transforma las entradas de la fuente principal en rieles de CC aislados de +5V y +24V para los módulos de E/S posteriores.
• Los ingenieros utilizan esta unidad para impulsar la distribución de energía del backplane con un aislamiento eléctrico extremo.

La Visión de Global PLC Spare HUB

• La variante SPW482-53 es esencial para entornos de alto estrés donde la corrosión química es un riesgo constante.
• A diferencia de las unidades de potencia estándar, este modelo con sufijo "53" incorpora un recubrimiento conforme ISA G3 como estándar de fábrica.
• Este hardware específico Yokogawa SPW482-53 es crítico para aplicaciones de petróleo, gas y aguas residuales.
• La capacidad de redundancia dual garantiza que el ciclo del proceso permanezca activo incluso si falla una fuente de alimentación principal.
• Nuestro equipo técnico recomienda este modelo para nodos de misión crítica que requieren un tiempo de actividad 24/7 en climas adversos.

Especificaciones de Ejecución Técnica

• Marca: Yokogawa Electric Corporation
• Modelo: SPW482-53
• Categoría de Equipo: Módulo de fuente de alimentación
• Rieles de Salida: +5 V CC (Lógica) y +24 V CC (Campo)
• Lógica de Redundancia: Soporta operación de salida aislada dual redundante
• Estándar Ambiental: Estándar ISA G3 (Resistencia Avanzada a la Corrosión)
• Rango Operativo: -20 a 70 °C
• Masa Física: 0.34 kg
• Rango de Voltaje de Entrada: 100-120 V CA / 220-240 V CA / 24 V CC compatible
• Terminales de Interfaz: L(+) Línea, N(-) Neutro y Tierra dedicada
• Diagnóstico: Terminales de verificación integrados para verificación de voltaje en vivo con multímetro

Desglose de Configuración

• Hardware Base SPW482
  • Lógica de Entrada: Interfaz Universal de la Unidad de Control de Campo
    • Código de Sufijo 5: Estándar no protegido contra explosiones
      • Código de Sufijo 3: Especificación para entornos extremos
        • Implementación de revestimiento conformado ISA G3
        • Lógica de rango térmico extendido (-20 a 70 °C)

Capacidad de Diagnóstico en Tiempo Real

• Estado del LED SYS: Se ilumina cuando el riel lógico de +5 V CC es estable y se emite correctamente.
• Estado del LED FLD: Se ilumina cuando el riel de campo de +24 V CC se emite correctamente a los dispositivos de E/S.
• Terminales de Verificación: Terminales frontales permiten la medición manual de voltaje sin interrumpir el cableado del backplane.
• Aislamiento de Fallas: La retroalimentación visual instantánea ayuda a los ingenieros a distinguir entre fallas de la fuente de entrada y fallas internas del módulo.

Aplicación y Compatibilidad de Dispositivos

• Se integra perfectamente con las unidades de control de campo (FCU) Yokogawa CENTUM VP y CS3000.
• Proporciona energía estable para unidades de nodo remoto que requieren una distribución de alta estabilidad.
• Ideal para sistemas que operan en atmósferas corrosivas que contienen azufre o alta humedad.
• Optimizado para circuitos de misión crítica que requieren infraestructura de energía dual redundante 24/7.

Logística y Garantía de Calidad

• Calidad del Servicio: 12 meses de garantía integral en todas las unidades SPW482-53.
• Logística Global: Entrega rápida proporcionada a través de FedEx, UPS y DHL.
• Velocidad de Cumplimiento: Los pedidos se procesan y están listos para envío dentro de 24-48 horas.
• Embalaje: Embalaje antiestático de grado industrial para garantizar la integridad de los componentes durante el tránsito.

Preguntas Frecuentes Profesionales y Guía de Selección

• Pregunta: ¿Cómo beneficia la clasificación G3 en el SPW482-53 a mi instalación específica?
• Respuesta: La clasificación ISA G3 proporciona una barrera química protectora que previene la "corrosión progresiva" en las pistas de PCB.

• Pregunta: ¿Puedo mezclar un SPW482 estándar con un SPW482-53 en una configuración redundante?
• Respuesta: Aunque son electrónicamente compatibles, los ingenieros deben hacer coincidir los códigos de sufijo para asegurar una resistencia ambiental uniforme.

• Pregunta: ¿Cuál es el primer paso de diagnóstico si el LED SYS está APAGADO pero el LED FLD está ENCENDIDO?
• Respuesta: Use los terminales de verificación para medir la salida de +5V; si está por debajo de 4.75V, reemplace el módulo SPW482-53.

• Pregunta: ¿Este módulo requiere ventiladores de enfriamiento externos para su clasificación de 70 °C?
• Respuesta: No, utiliza convección natural, pero mantener un espaciado vertical adecuado en el rack es crítico para la disipación de calor.

• Pregunta: ¿Cuándo debo elegir el SPW482-53 en lugar de un modelo solo con entrada de 24V CC?
• Respuesta: Seleccione el SPW482-53 si su infraestructura principal utiliza corriente alterna (AC) pero requiere flexibilidad de entrada de amplio rango.
