Interruptor de baja presión SOR 107AL-N40 para HVAC y control de quemadores

Conocimiento de Global PLC Spare HUB

• El 107AL-N40-P1-F0A-X representa la cúspide en la detección de presión micro-diferencial.
• A diferencia de los interruptores industriales estándar, este modelo utiliza un diafragma sobredimensionado para capturar fluctuaciones de presión mínimas.
• Este diseño asegura una alta sensibilidad en rangos de tiro para un control de precisión.
• Es un componente esencial para entornos críticos de seguridad que requieren cumplimiento SIL 1 o SIL 2.
• Los equipos de ingeniería prefieren esta unidad por su robusta carcasa de hierro fundido y sus elementos de conmutación herméticamente sellados.

Introducción del producto

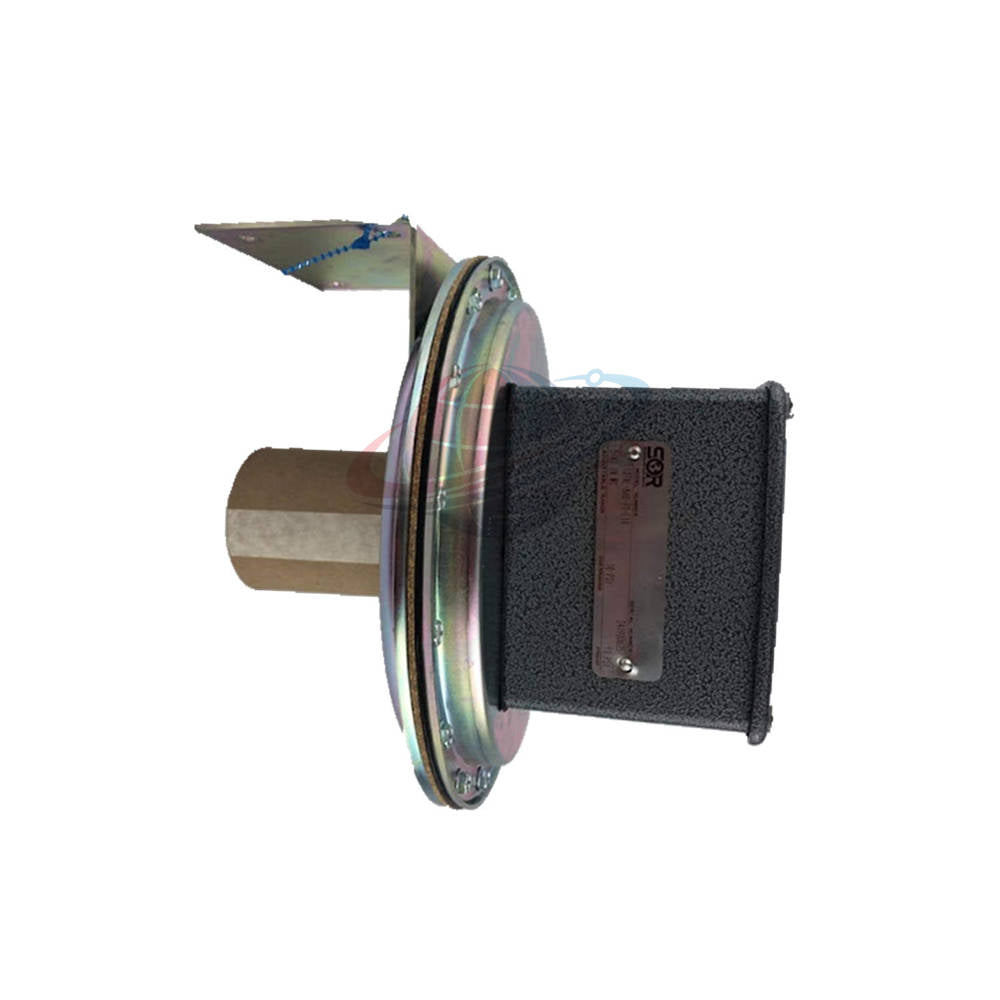

• El 107AL-N40-P1-F0A-X es un interruptor de presión diferencial montado en campo, diseñado para la supervisión industrial de alta precisión.
• Este instrumento destaca en la detección de presiones muy bajas en servicios de aire o gas.
• Cuenta con un elemento de conmutación SPDT para una salida de señal fiable a los sistemas de control.
• La construcción robusta es adecuada para industrias de procesos exigentes y ubicaciones peligrosas.
• Los usuarios pueden realizar fácilmente calibraciones in situ a través del ajuste externo del punto de consigna.
• La escala visual integrada proporciona una retroalimentación inmediata durante la operación y configuración manual.

Especificaciones técnicas

• Marca: SOR Controls Group (SOR)
• Número de modelo: 107AL-N40-P1-F0A-X
• Rango de presión: Optimizado para rangos de baja presión diferencial y de tiro.
• Presión máxima del sistema: 10 psig (0.69 bar) con protección contra vacío hasta 30” Hg.
• Elemento de conmutación: Cápsula herméticamente sellada a prueba de explosiones SPDT.
• Clasificación eléctrica: 5 amperios a 250 VCA y 5.0 amperios a 30 VCC (resistivo).
• Límites de temperatura: Rango ambiental y de proceso de -40 a 150°F (-40 a 65°C).
• Material de la carcasa: Hierro fundido duradero para una máxima protección ambiental.
• Material del cuerpo y los puertos: Cuerpo de aluminio 356-T6 con puertos de acero laminado en frío chapados.
• Tamaño de la conexión: Conexión de proceso NPT(F) de 1/8” y conducto eléctrico NPT(M) de 1/2”.
• Sensibilidad: Detección de alta precisión mediante un diafragma de gran superficie.
• Integridad de seguridad: Certificado para uso en entornos SIL1 y SIL2.

Instalación y compatibilidad

• Monte el 107AL-N40-P1-F0A-X verticalmente para asegurar un rendimiento óptimo del diafragma.
• La unidad se integra perfectamente con los controladores HVAC de Honeywell, ABB y Siemens.
• Utilice cables trenzados codificados por colores de calibre 18 AWG para todas las terminaciones eléctricas.
• Verifique que los materiales en contacto con el fluido, como Buna-N y acero inoxidable, coincidan con su medio de proceso.
• Este interruptor es apto para ubicaciones peligrosas Clase I, Grupos A, B, C, D.
• Sirve como reemplazo directo para monitores mecánicos de baja presión antiguos.

Puesta en marcha y mantenimiento

• Ajuste el punto de consigna externo con una llave estándar durante el funcionamiento en vivo.
• La escala de indicación visual simplifica el proceso de calibración para los técnicos de campo.
• Inspeccione periódicamente la carcasa del diafragma en busca de acumulación de residuos en las líneas de gas.
• Los contactos herméticamente sellados eliminan la necesidad de limpieza interna o limado de contactos.
• Verifique los sellos eléctricos para mantener la integridad hermética de la serie 107AL.

Aplicaciones certificadas y diagnósticos

• Sistemas HVAC: Monitorea las caídas de presión del filtro y el flujo de aire en grandes conductos.
• Gestión de quemadores: Asegura una presión de tiro adecuada antes de las secuencias de encendido de la caldera.
• Monitoreo de vibraciones: Complementa los sistemas Bently Nevada en los bucles de protección de maquinaria.
• Sistemas de seguridad: Funciona de manera confiable dentro de los Sistemas Instrumentados de Seguridad (SIS).
• Diagnósticos: Detecta filtros restringidos o motores de ventilador defectuosos mediante cambios de presión.

Envío y garantía

• El paquete incluye: Una unidad 107AL-N40-P1-F0A-X y un manual técnico.
• Garantía: Incluye una garantía profesional completa de 12 meses.
• Tiempo de envío: Los pedidos se envían en un plazo de 24 a 48 horas.
• Transportistas: Entrega urgente mundial a través de FedEx, UPS o DHL.

Revisión de Global PLC Spare HUB

• Nuestra evaluación técnica confirma que el 107AL-N40-P1-F0A-X es superior para la detección de bajo flujo.
• La acción de resorte mecánica es nítida y repetible durante miles de ciclos.
• Supera a los sensores electrónicos en entornos eléctricos de alta interferencia.
• Este hardware es compatible con entradas DCS y PLC en todas las principales plataformas industriales.

Preguntas frecuentes y guía de compra

• ¿Cómo selecciono el tamaño de puerto correcto para esta serie?
• El modelo estándar utiliza NPT de 1/8”; especifique F1A si necesita conexiones NPT de 1/4”.
• ¿Puedo usar este interruptor para instalaciones en exteriores?
• Sí, la carcasa hermética y a prueba de explosiones soporta condiciones ambientales adversas.
• ¿Es este modelo adecuado para circuitos de disparo relacionados con la seguridad?
• Sí, cuenta con la certificación IEC 61508 para aplicaciones SIL1 y SIL2.
• ¿Cuál es la ventaja del diafragma sensor grande?
• Proporciona el apalancamiento mecánico necesario para activar el interruptor a presiones muy bajas.
• ¿La unidad admite cargas de CC?
• Soporta hasta 5.0 amperios a 30 VCC para cargas industriales resistivas.
