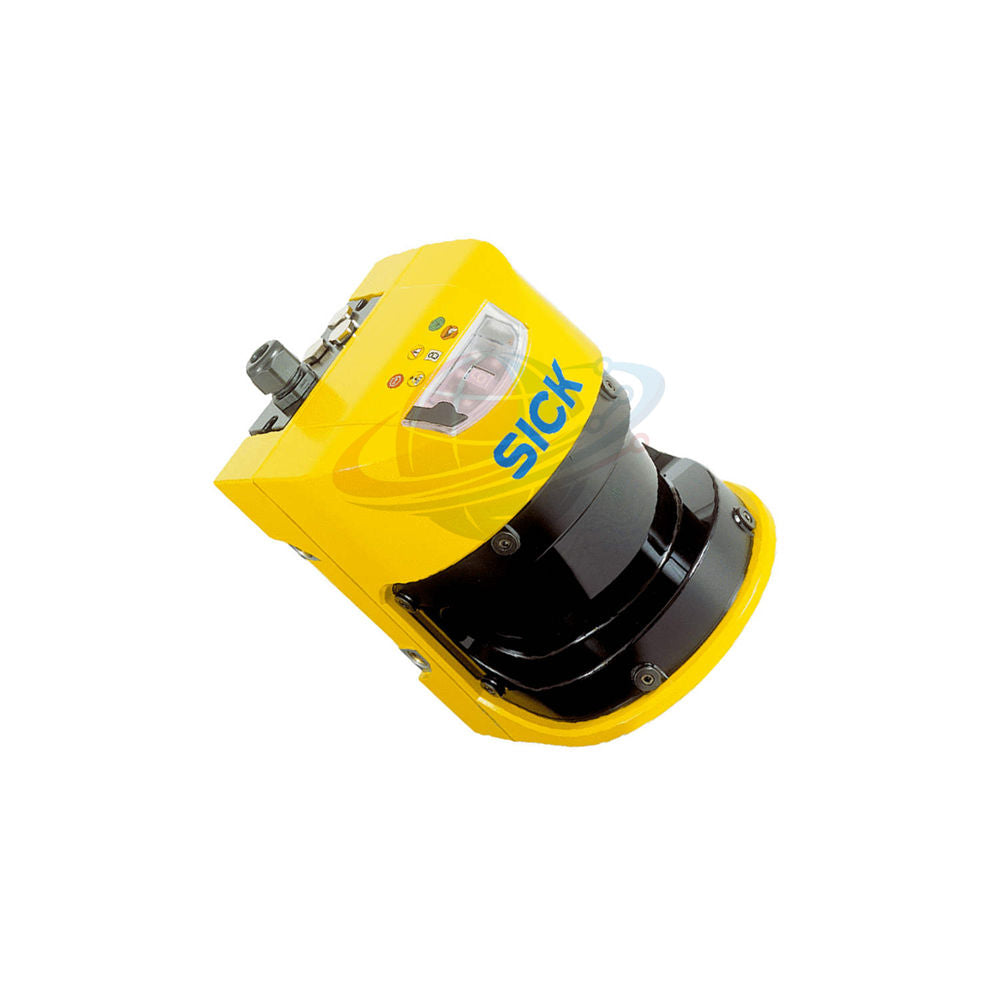

Escáner de seguridad SICK S30B-2011CA Serie S300 Advanced Campo de 2m/8m

Introducción del Producto

El SICK S30B-2011CA es un pilar de la serie S300 Advanced, que proporciona un escaneo láser de seguridad Tipo 3 confiable para entornos industriales complejos. Diseñado para aplicaciones en interiores, cuenta con un campo de protección de 2 metros y un amplio campo de advertencia de 8 metros dentro de un arco de escaneo de 270°. Esta variante "Advanced" está diseñada específicamente para su integración en grupos de seguridad a través de EFI (Enhanced Function Interface), lo que permite una lógica de seguridad descentralizada y un cambio de campo sincronizado en múltiples dispositivos SICK.

Jerarquía de Ingeniería: Sufijo y Arquitectura del Sistema

• S30B-2011CA — Núcleo de Seguridad Avanzado S300
  • └─ Hub óptico: láser pulsado de 905 nm (Clase 1, seguro para los ojos)
  • └─ Gestión de campo: 4 conjuntos de campo triples (12 campos monitoreados en total)
  • └─ Comunicación segura: EFI (Enhanced Function Interface) para agrupamiento de dispositivos
  • └─ Lógica de interfaz: Configuración RS-232 / Interfaz de datos RS-422
  • └─ Variante de construcción: Solo cabezal del sensor (se requiere un enchufe del sistema para su funcionamiento)

Especificaciones Técnicas Principales

• Fabricante: SICK
• Modelo: S30B-2011CA
• Clasificación de seguridad: SIL 2 (IEC 61508) / PL d (EN ISO 13849) / Tipo 3
• Alcance de protección: 2,0 metros (resolución configurable de 30 mm a 70 mm)
• Alcance de advertencia: 8,0 metros (con una reflectividad del 15 %)
• Ángulo de escaneo: Gran angular de 270°
• Tiempo de respuesta: 80 ms (configurable mediante muestreo múltiple)
• Tipo de salida: 1 par OSSD (2 x 250 mA) / 3 salidas de diagnóstico
• Clasificación de la carcasa: IP65 (aluminio fundido a presión / óptica de policarbonato)
• Dimensiones: 102 mm x 152 mm x 106 mm

Perspectiva de Global PLC Spare HUB

El S30B-2011CA es la "elección del integrador compacto". Aunque los modelos más nuevos ofrecen rangos más grandes, el S300 Advanced sigue siendo esencial debido a su capacidad EFI. Esto permite a los ingenieros de campo vincular dos escáneres en un AGV o una celda robótica para que "se comuniquen" entre sí sin necesidad de un PLC de seguridad separado para el cambio de campo básico. Desde una perspectiva de ingeniería, el tiempo de respuesta de 80 ms es excepcionalmente estable, y la configuración de conjunto de campo triple (1 de protección, 2 de advertencia) proporciona un enfoque más matizado para la desaceleración de la máquina en comparación con los escáneres de campo dual estándar.

Equipos objetivo y potencia de diagnóstico

• Equipo ideal: AGV pequeños a medianos, robots de servicio móviles, celdas de paletizado robótico y estaciones de transferencia de material automatizadas.
• Potencia de diagnóstico: Utiliza el CDS (Software de configuración y diagnóstico) de SICK a través de RS-232. El escáner proporciona 3 salidas de diagnóstico de aplicación para la señalización de estado en tiempo real (por ejemplo, "Óptica sucia" o "Campo de advertencia interrumpido").
• Adaptación al entorno: Un suplemento de campo de protección de 100 mm y múltiples configuraciones de muestreo (hasta 16x) permiten que el escáner ignore el ruido ambiental como las chispas de soldadura o el polvo pesado.

Logística comercial y calidad

• Estado: Nuevo y original (unidad de sensor; requiere un enchufe de sistema existente o nuevo)
• Garantía: 12 meses de garantía de fábrica integral
• Plazo de envío: Se envía en 24-48 horas
• Envío exprés global: Entrega rápida a través de FedEx, UPS o DHL

Preguntas frecuentes técnicas (Ingeniería de campo y selección)

• P: ¿El S30B-2011CA viene con el enchufe del sistema para el cableado?
• R: No. Este modelo específico es el "Sensor sin enchufe de sistema". En la arquitectura de la serie S300, el cableado y la memoria de configuración residen en el enchufe del sistema. Si se trata de una nueva instalación, debe comprar el enchufe de sistema adecuado por separado; si es un reemplazo, simplemente puede montar este sensor en su enchufe existente.
• P: ¿Cómo afecta el muestreo múltiple (2 ... 16) a la distancia de seguridad de la máquina?
• R: Aumentar el número de muestreos mejora la resistencia a disparos molestos (como el polvo), pero aumenta el tiempo total de respuesta. Por cada muestra adicional, debe volver a calcular la distancia de seguridad según la norma ISO 13855 para garantizar que la máquina se detenga antes de que se alcance el peligro.
• P: ¿Puedo usar el S30B-2011CA para sincronizar campos con un sistema SICK Flexi Soft?
• R: Absolutamente. Al usar la interfaz EFI, el escáner puede comunicarse directamente con una pasarela EFI Flexi Soft. Esto permite que el PLC cambie entre los 4 conjuntos de campos según la velocidad, dirección o datos de posición de la máquina.
• P: Guía de selección: ¿Cuándo debo elegir la versión "Advanced" del S300 en lugar de la "Basic"?
• R: Elija la versión Advanced (S30B-2011CA) si necesita comunicación segura EFI, más de 1 conjunto de campos o la capacidad de usar conjuntos de campos triples. La versión Basic suele estar restringida a 1 conjunto de campos y carece de capacidades de red.
• P: ¿Cuál es el comportamiento de "estado seguro" de este escáner durante un error interno fatal?
• R: De acuerdo con los estándares de seguridad Tipo 3, si el escáner detecta una falla interna o la óptica está completamente bloqueada, forzará al menos un OSSD al estado APAGADO, asegurando que la máquina conectada entre en una condición de parada segura.
