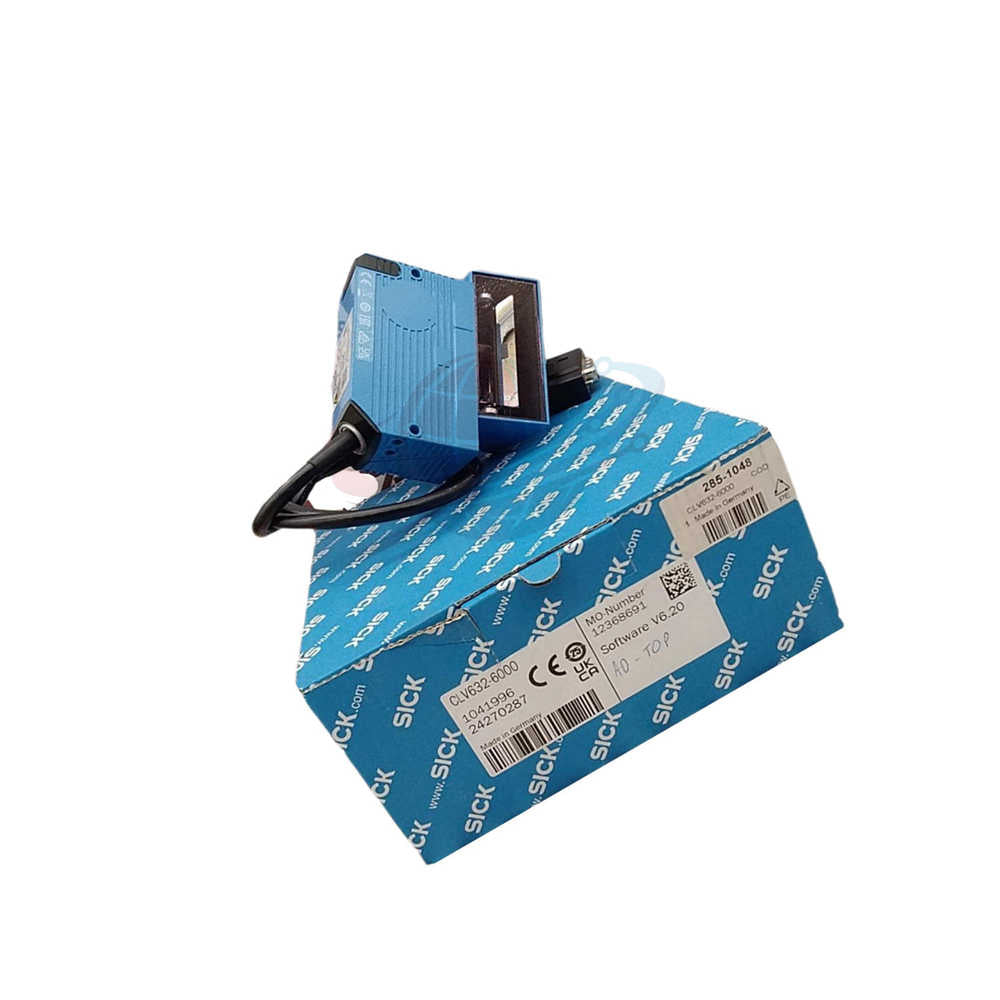

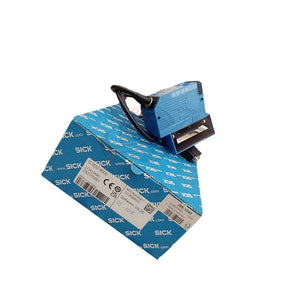

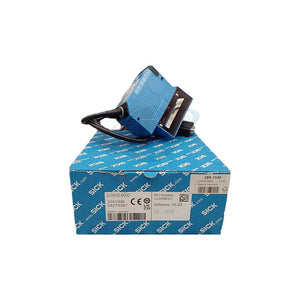

Escáner láser SICK CLV632-6000 Serie CLV63X con espejo oscilante

Introducción del Producto

El SICK CLV632-6000 es un escáner lineal de alto rendimiento de montaje fijo que incorpora un espejo oscilante integrado, optimizado específicamente para la identificación de códigos de barras 1D de corto alcance (de 45 mm a 245 mm). Como parte de la reconocida familia CLV63X, este escáner utiliza la tecnología de decodificador SMART patentada por SICK, lo que le permite leer de forma fiable códigos dañados, mal impresos o parcialmente oscurecidos. Con su robusta carcasa de aluminio fundido a presión y su clasificación IP65, está diseñado para una precisión en entornos industriales exigentes de clasificación y seguimiento.

Jerarquía de Configuración y Arquitectura de Hardware

• CLV632-6000 — Escáner de Espejo Oscilante de Corto Alcance
  • └─ Sistema Óptico: Enfoque Fijo / Láser Rojo Visible (655 nm)
  • └─ Lógica de Espejo: Espejo Oscilante (Amplitud Fija, Variable o de un Solo Disparo)
  • └─ Motor de Decodificación: Decodificador SMART (Reconstrucción de código corrupto)
  • └─ Bus de Interfaz: Serie (RS-232/422/485) y CAN (Red de Sensores CAN de SICK)
  • └─ Conectividad: D-Sub HD de 15 pines en cable industrial de 0.9 m

Especificaciones Técnicas Principales

• Fabricante: SICK
• Modelo: CLV632-6000
• Distancia de Lectura: 45 mm a 245 mm
• Frecuencia de Escaneo: 400 Hz a 1,200 Hz
• Ángulo de Deflexión: –20° a 20° (Oscilación ajustable)
• Resolución de Código: 0.2 mm a 0.5 mm
• Tensión de Suministro: 18 V CC a 30 V CC (Consumo típico de 6 W)
• Clasificación de la Carcasa: IP65 (Aluminio fundido a presión / Ventana de vidrio)
• MTBF: 100,000 Horas (Diodo láser de alta fiabilidad)

Visión de Global PLC Spare HUB

El CLV632-6000 se destaca como un "Caballito de Batalla Versátil" para el almacenamiento automatizado. Mientras que los escáneres lineales estándar requieren que el código de barras pase directamente a través de un solo haz, el espejo oscilante de este modelo crea eficazmente una "ventana de lectura" moviendo la línea de escaneo de un lado a otro. Esta es una ventaja crítica cuando la ubicación del código de barras en el paquete es inconsistente. Desde una perspectiva de diagnóstico, el gráfico de barras de 10 LED del dispositivo es una herramienta de campo invaluable; proporciona retroalimentación en tiempo real del porcentaje de "tasa de lectura", lo que permite a los equipos de mantenimiento optimizar el ángulo de montaje y la distancia sin abrir un portátil.

Aplicación en Campo y Potencia de Diagnóstico

• Maquinaria Objetivo: Clasificadores de cinta transversal, automatización de laboratorios clínicos, cintas transportadoras de piezas pequeñas y máquinas de embalaje.
• Potencia de Diagnóstico: Zumbador integrado y matriz de estado de 6 LED (Listo, Resultado, Láser, Datos, CAN, LNK). Admite clonación de parámetros de tarjeta MicroSD para la sustitución de módulos "Plug & Play".
• Flexibilidad de Protocolo: Integración opcional de PROFINET, PROFIBUS y EtherCAT a través de los módulos de bus de campo externos CDF600.

Logística Comercial y Calidad

• Condición: Nuevo y Original en Embalaje de Fábrica
• Garantía: 12 Meses de Garantía Industrial
• Plazo de Envío: Se envía en 24-48 horas
• Envío Exprés Global: Entrega prioritaria a través de FedEx, UPS o DHL

Preguntas Frecuentes Técnicas (Guía de Ingeniería de Campo)

• P: ¿Cuál es la principal ventaja del espejo oscilante en el CLV632-6000?
• R: Permite que el escáner busque códigos de barras en un área más grande (deflexión de ±20°). Esto compensa las variaciones en la altura del paquete o la posición del código de barras en una cinta transportadora, donde un escáner lineal estático podría no leer el código.
• P: ¿Puede el CLV632-6000 conectarse directamente a un PLC PROFINET?
• R: Para integrarse en redes PROFINET o EtherCAT, se requiere un módulo de bus de campo externo (como el CDF600-2). El escáner se comunica a través de Serie/CAN con el módulo, que luego gestiona la conexión Ethernet industrial.
• P: ¿En qué se diferencia el "decodificador SMART" del "decodificador estándar"?
• R: El decodificador estándar es para etiquetas limpias de alta velocidad. El decodificador SMART está diseñado para etiquetas "problemáticas"; puede reconstruir códigos de barras que están rotos, sucios o tienen un contraste de impresión tan bajo como el 60%.
• P: ¿Es posible hacer una copia de seguridad de la configuración del escáner sin usar un PC?
• R: Sí. Mediante el uso del módulo de memoria de parámetros CMC600 opcional dentro de una caja de conexión, o insertando una tarjeta MicroSD, la configuración del escáner se guarda automáticamente y se puede restaurar en una nueva unidad al instante.
• P: Consejos de selección: ¿Cuándo debo elegir el CLV632 en lugar del CLV642?
• R: El CLV632 es un escáner de Enfoque Fijo, ideal para aplicaciones donde la distancia al código de barras es constante (dentro de la profundidad de campo de 200 mm). Si su proceso implica distancias muy variables, se recomienda el CLV642 con enfoque automático.
