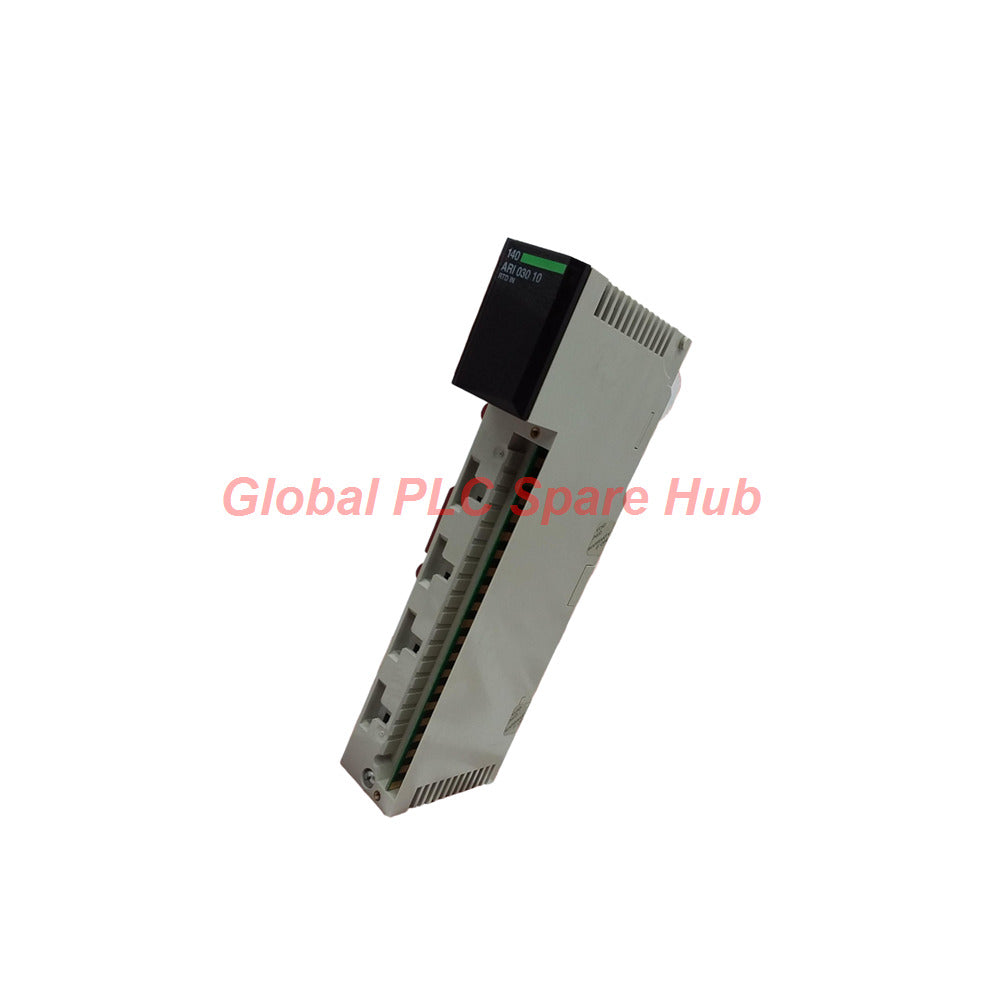

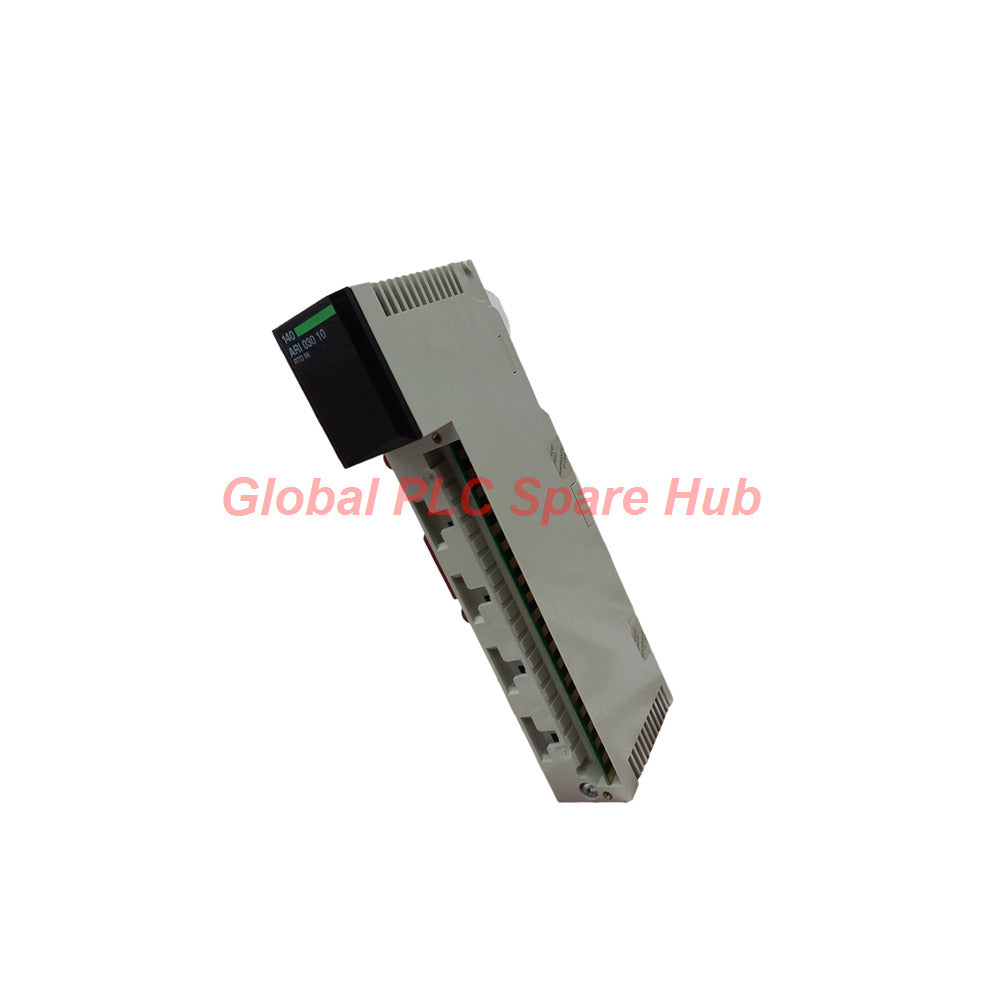

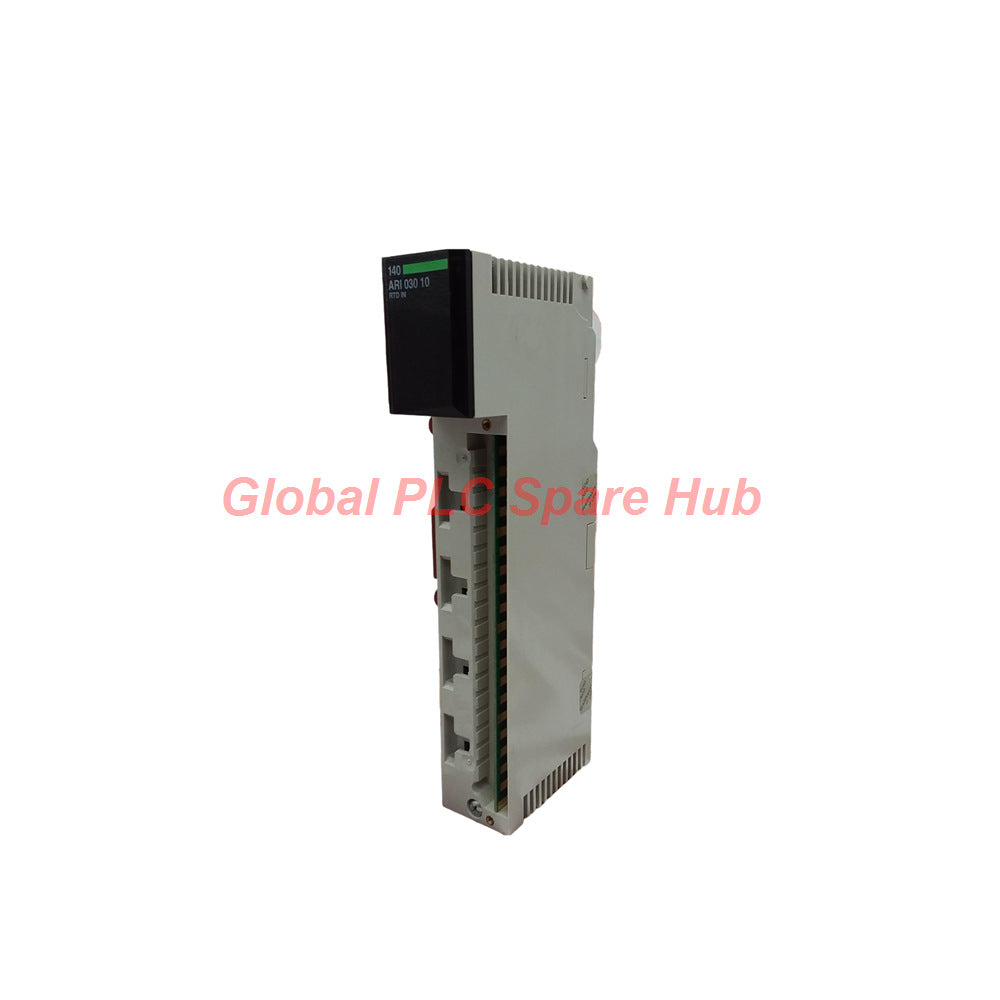

Módulo de entrada analógica Quantum Schneider Electric 140ARI03010 | RTD de 8 canales

Acondicionamiento de señal térmica de alta precisión

El 140ARI03010 es un módulo de entrada analógica de alto rendimiento diseñado para la plataforma de automatización Modicon Quantum. Diseñado específicamente para el monitoreo preciso de la temperatura, este módulo de entrada diferencial de 8 canales admite una amplia gama de sondas RTD, incluidos los sensores Pt 100/200/500/1000 y Ni 100/200/500/1000. Su resolución de 13 bits y su alto aislamiento de modo común proporcionan la estabilidad necesaria para los lazos críticos de control de temperatura industrial.

Matriz de especificaciones técnicas

• Marca: Schneider Electric
• Modelo: 140ARI03010
• Serie: Modicon Quantum
• Canales de entrada: 8 entradas diferenciales
• Tipos de sensor: Pt y Ni (100, 200, 500, 1000)
• Resolución: 13 bits
• Aislamiento: 1780 V CA (canal a bus)
• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)

Conocimientos y diagnósticos de ingeniería

• Integración del sistema: Cuenta con 8 LED verdes de canal activo y 8 LED rojos de falla de canal para un seguimiento instantáneo del estado.
• Protección: Detección de fallas incorporada para escenarios de cable abierto y condiciones de sobreescala.
• Entorno: Funciona a altitudes de hasta 5000 m; conforme a las normas UL 508 y CSA.

Información de Global PLC Spare HUB

El 140ARI03010 se utiliza ampliamente en entornos industriales pesados, incluyendo energía, agua y procesamiento químico. Nuestro equipo técnico señala que su rechazo de ruido superior (resistencia a campos electromagnéticos de 9.1 V/m) lo convierte en la opción ideal para sistemas de control heredados que operan cerca de accionamientos de motores de alto voltaje. Al reemplazar un módulo antiguo, asegúrese de que el LED de comunicación del bus (Activo) esté confirmado antes de la puesta en marcha del lazo de control.

Preguntas frecuentes profesionales

P: ¿Cuál es el beneficio de usar entradas diferenciales sobre entradas de un solo extremo?
R: Las entradas diferenciales proporcionan un rechazo superior del ruido de modo común, lo cual es crítico cuando se tienden cables de señal RTD a largas distancias a través de áreas de alta interferencia.

P: ¿Este módulo admite configuraciones RTD de 2 y 3 hilos?
R: Sí. Tenga en cuenta que el tiempo de actualización varía según la configuración: 1200 ms para 3 hilos y 640 ms para configuraciones de 2 hilos/4 hilos.

P: ¿Cómo maneja el módulo las fallas de cable roto?
R: La lógica interna detecta la pérdida de continuidad y activa el LED rojo de falla de canal, lo que permite que el PLC de control inicie de forma segura un apagado de emergencia o una lógica de respaldo.

P: ¿Puedo usar este módulo para mediciones de laboratorio de alta precisión?
R: Si bien ofrece una excelente precisión industrial (0.1 °C), asegúrese de que su entorno ambiental se mantenga entre 0 y 60 °C para evitar desviaciones de precisión que excedan los 0.9 °C.

P: Guía de selección: ¿Cuándo debo elegir sondas de Ni en lugar de Pt?
R: Elija sensores Pt para rangos de temperatura más amplios y compatibilidad con estándares internacionales; use sensores Ni para aplicaciones que requieren mayor sensibilidad dentro del rango de -60 a 180 °C.
