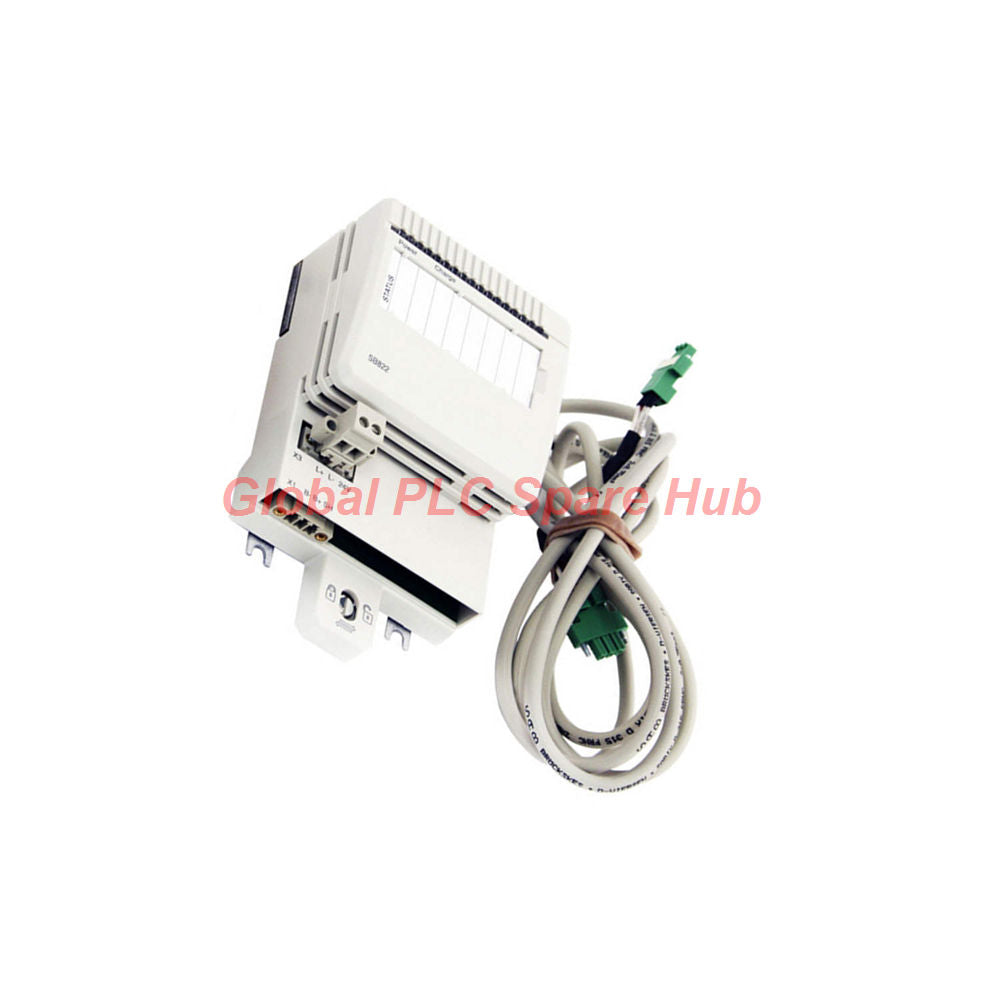

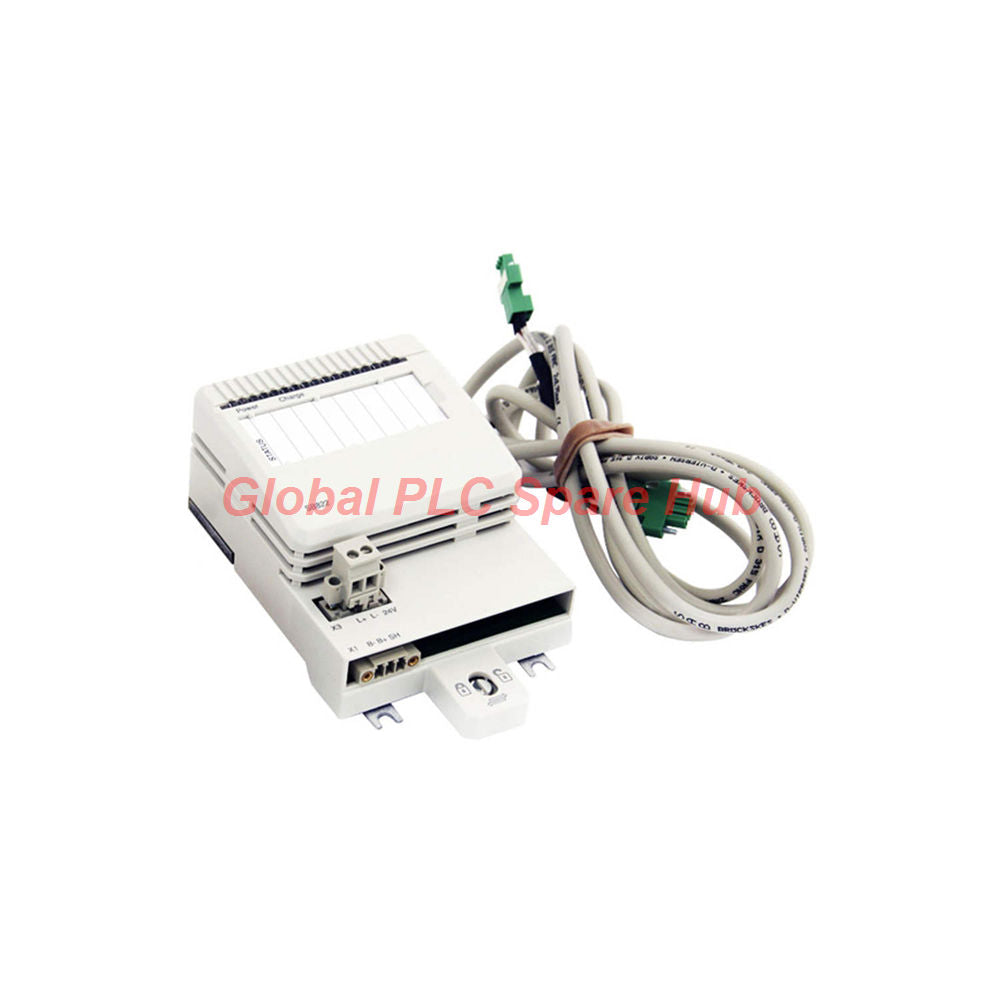

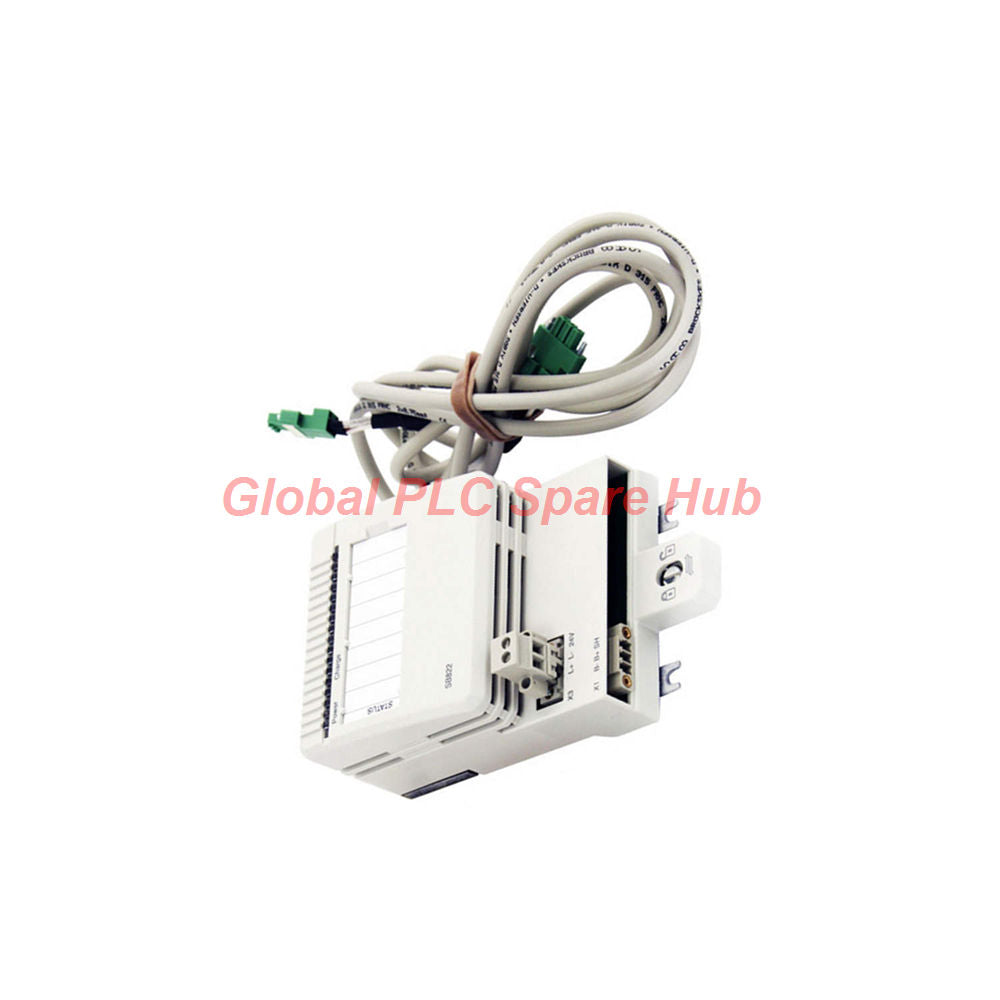

SB822 3BSE018172R1 Módulo de batería recargable de respaldo ABB AC800M

Información general

La ABB SB822 (Número de pieza: 3BSE018172R1) es una unidad de batería externa recargable de iones de litio montada en riel DIN, diseñada específicamente para los sistemas de controlador ABB AC 800M. Diseñado para garantizar la retención ininterrumpida de datos SRAM durante las interrupciones de energía principal, el módulo SB822 viene completo con un conector de terminal dedicado de 24 V CC y un cable de conexión TK821V020 preterminado. Al ofrecer una salida nominal de 3.6 V CC dentro de una carcasa con clasificación IP20, esta unidad compacta de energía de respaldo protege el código crítico de la aplicación, los archivos de configuración del sistema y los parámetros de ejecución en tiempo real contra caídas inesperadas de la red.

Beneficios de ingeniería clave

• Integración directa del controlador: La interfaz dedicada a través del cable TK821V020 permite un puente de energía sin interrupciones a los módulos de procesador PM8xx de AC 800M.
• Límites térmicos de grado industrial: Mantiene características confiables de carga y descarga continua hasta una temperatura ambiente máxima de 60 °C.
• Resistencia a entornos corrosivos: Clasificado para atmósferas de operación severas ISA-S71.04 Clase G2, lo que evita la oxidación prematura de las trazas en las plantas de procesos químicos.
• Cumplimiento de envío peligroso: Presenta un bajo contenido de metal de litio equivalente de 0.8 g (0.03 oz), lo que simplifica las regulaciones de transporte aéreo según las directrices de IATA/ICAO.
• Instalación rápida en el gabinete: La carcasa estandarizada de 85.8 mm de ancho se encaja directamente en los rieles DIN estándar de 35 mm sin hardware de montaje auxiliar.

Especificaciones técnicas

Hardware objetivo y escenarios operativos

• Arquitectura de hardware objetivo: Se integra con las unidades centrales de procesamiento ABB AC 800M (incluidos los módulos PM860, PM861, PM864, PM865 y PM866).
• Plantas de proceso continuo: Mantiene el reloj en tiempo real (RTC) y la RAM con batería de respaldo durante el mantenimiento programado de la energía de la subestación o los apagones inesperados de la línea.
• Gabinetes DCS remotos: Evita los arranques en frío del sistema y la pérdida de configuración en estaciones de bombeo marinas o de tuberías sin personal.
• Sistemas de apagado de emergencia (ESD): Conserva los registros de secuencia de eventos (SOE) almacenados en la memoria volátil después de eventos de disparo de emergencia.

Capacidades de diagnóstico y telemetría del sistema

• Supervisión del estado de la batería de la CPU: La interfaz SB822 envía continuamente telemetría de estado a los registros de diagnóstico de la CPU AC 800M.
• Activación de alarma de advertencia del sistema: Activa automáticamente la alarma del sistema "Batería baja" en el software Control Builder M cuando el voltaje del terminal de la celda interna cae por debajo de los umbrales críticos.
• Alertas de reemplazo temprano: Permite la programación de mantenimiento proactivo antes del agotamiento completo, eliminando el riesgo de borrado no anunciado de la SRAM.

Cumplimiento de pedidos, embalaje y términos de garantía

• Elementos del paquete incluidos: 1 unidad de batería ABB SB822 (3BSE018172R1), 1 cable TK821V020, 1 enchufe conector de 24 V.
• Garantía: Totalmente cubierta por una garantía de reemplazo integral de 12 meses a partir de la fecha de envío.
• Ventana de envío de pedidos: Procesamiento rápido de pedidos con envío mundial listo dentro de 24 a 48 horas.
• Opciones de mensajería urgente global: Tránsito internacional acelerado a través de DHL Express, FedEx Priority o UPS Worldwide.

La visión de Global PLC Spare HUB

Desde la perspectiva de un sitio de automatización, la SB822 a menudo se pasa por alto hasta que un ciclo de energía en toda la instalación da como resultado un estado de memoria de CPU en blanco. Durante una reciente auditoría de campo en una planta de procesamiento petroquímico, nuestros ingenieros identificaron múltiples gabinetes AC 800M que operaban con celdas de respaldo internas agotadas. Cuando la energía de la red se cortó durante una tormenta, dos unidades no lograron retener su lógica de ejecución en tiempo de ejecución, lo que obligó a una interrupción de la línea de 14 horas para restaurar las estrategias de control a partir de copias de seguridad de ingeniería fuera de línea.

La actualización de los racks de control con unidades recargables externas SB822 3BSE018172R1 eliminó por completo esta vulnerabilidad. Debido a que la SB822 extrae una carga lenta directamente del bus de 24 V CC durante el funcionamiento normal, la celda de iones de litio permanece a su capacidad de carga máxima constantemente. El enrutamiento adecuado del cable de conexión TK821V020 lejos del cableado pesado de los variadores de motor de CA evita que la interferencia de ruido de alta frecuencia entre en el puerto auxiliar de la CPU, lo que garantiza una ejecución confiable cuando la red eléctrica se cae.

Preguntas frecuentes y guía de adquisición

¿En qué se diferencia la unidad recargable SB822 de las baterías de respaldo internas no recargables estándar?

Las baterías de CPU internas estándar utilizan pilas de botón de litio primarias no recargables con una vida útil fija (normalmente de 2 a 3 años). La SB822 utiliza tecnología recargable alimentada por el bus auxiliar de 24 V CC del gabinete de control, lo que prolonga la longevidad operativa general y elimina los ciclos de apagado frecuentes para el reemplazo de la batería.

¿Qué límites de distancia de instalación se aplican al cable de conexión TK821V020?

Instale siempre la unidad en el riel DIN adyacente al controlador objetivo. No extienda ni modifique la longitud del cable TK821V020 suministrado de fábrica, ya que la impedancia alterada puede afectar el rendimiento de carga o la precisión de la señal entre el módulo y la CPU.

¿Qué pasos de diagnóstico inmediatos deben tomarse si la CPU AC 800M informa de un "fallo de batería" después de montar una nueva unidad?

Primero, verifique que el conector de alimentación de 24 V CC esté firmemente asentado y reciba el voltaje nominal. Segundo, verifique el codificado del terminal del cable TK821V020 para un acoplamiento completo. Si la unidad ha estado en almacenamiento en frío a largo plazo, espere hasta 4 horas de funcionamiento conectado a la red eléctrica para que el circuito de carga lenta interno eleve la celda al voltaje flotante nominal.

¿Existen precauciones ambientales específicas requeridas para las ubicaciones de plantas ISA-S71.04 Clase G2?

Sí. Aunque clasificado para entornos corrosivos G2 (presencia de sulfuro de hidrógeno/dióxido de azufre suave), asegúrese de que los filtros de ventilación de su gabinete mantengan el aislamiento IP20. La humedad ambiente excesiva combinada con vapores químicos puede acelerar la corrosión de los pines en los extremos de los conectores abiertos durante largos períodos de servicio.

¿Cuál es el umbral de reemplazo recomendado para los módulos de campo preexistentes?

Aunque las celdas recargables duran significativamente más que las baterías primarias, la degradación química ocurre con el tiempo a temperaturas de funcionamiento elevadas. Si su gabinete de control funciona constantemente cerca del límite térmico superior de 60 °C, le recomendamos reemplazar las unidades de respaldo cada 5 años para garantizar el tiempo de retención de SRAM nominal completo durante interrupciones prolongadas.
