RETA-01 Módulo adaptador Ethernet ABB para variadores de frecuencia industriales

RETA-01 | Adaptador de comunicación Ethernet para variadores ABB

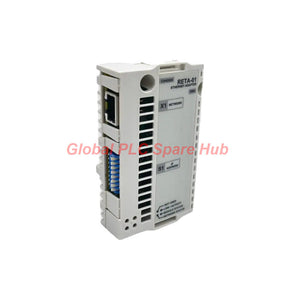

El ABB RETA-01 es un adaptador de comunicación Ethernet para variadores ABB compatibles. Se instala en una ranura de opción de la placa de control del variador. Conecta el variador a una red Ethernet industrial para el intercambio de datos con sistemas de automatización. El adaptador admite comunicación TCP/IP y los protocolos de aplicación EtherNet/IP y Modbus/TCP. Funciona a 10 o 100 Mbps y admite comunicación half-duplex y full-duplex. Un interruptor DIP de ocho posiciones permite seleccionar la dirección IP de la intranet. El RETA-01 ayuda a los ingenieros a integrar los variadores compatibles con PLCs, sistemas de supervisión e infraestructura de redes industriales.

01 | Identidad del producto y especificaciones de hardware

Nota de ingeniería: El adaptador recibe alimentación de la placa de control del variador. No requiere una fuente externa de 5 V independiente. Confirme el modelo de variador compatible y la compatibilidad de la ranura de opción antes de la instalación.

02 | Arquitectura de comunicación Ethernet

El ABB RETA-01 admite interfaces físicas Ethernet estándar y dos protocolos de aplicación industrial. Seleccione el protocolo que se ajuste a los requisitos de integración del controlador y del variador.

Selección del protocolo: Utilice EtherNet/IP cuando el controlador requiera ese protocolo de aplicación. Seleccione Modbus/TCP para sistemas de control o supervisión compatibles basados en Modbus. Confirme las funciones del variador admitidas y el mapeo de datos en la documentación ABB correspondiente.

03 | Planificación de la red y configuración de la IP

El RETA-01 combina los ajustes de los parámetros del variador con un interruptor DIP de ocho posiciones para la selección de la dirección IP de la intranet.

• Planificación de la dirección: Asigne una dirección que coincida con el plan de red aprobado.
• Unicidad de la dirección: Evite direcciones IP duplicadas en la misma red.
• Configuración de la subred: Verifique que el controlador y el variador utilicen una configuración de direccionamiento IP y de subred compatible.
• Alineación del protocolo: Configure el PLC o el sistema de supervisión para el protocolo de aplicación seleccionado.
• Selección del cable: Utilice cableado CAT 5 adecuado y mantenga cada segmento dentro de los 100 m.
• Topología de red: Siga la disposición de bus o estrella documentada para la instalación prevista.

Las especificaciones suministradas no incluyen la tabla de direcciones del interruptor DIP. Consulte el manual ABB aplicable antes de cambiar las posiciones de los interruptores. No deduzca una dirección IP únicamente a partir de la numeración de los interruptores.

04 | Procedimiento de instalación

1. Verifique el variador: Confirme que el variador ABB exacto admita el RETA-01.
2. Aísle el equipo: Siga las instrucciones de aislamiento de energía y descarga del manual del variador.
3. Inspeccione la ranura de opción: Compruebe la interfaz de 34 pines y el área de montaje.
4. Instale el adaptador: Coloque correctamente el módulo en la ranura designada de la placa de control.
5. Conecte Ethernet: Utilice el conector RJ-45 y un cable de red industrial adecuado.
6. Establezca la dirección: Configure los interruptores DIP según las instrucciones del fabricante.
7. Configure los parámetros del variador: Aplique los ajustes de comunicación requeridos.
8. Configure el controlador: Seleccione el protocolo y los parámetros de red correctos.
9. Pruebe la comunicación: Verifique el acceso a la red y el intercambio de datos del variador admitidos antes de su uso en producción.

No instale ni retire el adaptador mientras el variador esté energizado. Siga las instrucciones específicas del variador para la alineación del conector y el montaje.

05 | Diagnóstico y aislamiento de fallos

Las especificaciones suministradas no identifican LEDs de estado dedicados ni sus códigos de diagnóstico para el RETA-01. Utilice las funciones de diagnóstico del variador y las herramientas de red para investigar los fallos de comunicación.

Ejemplo de campo: Después de reemplazar un variador, es posible que un PLC no logre reconectarse incluso cuando el cable de red parece intacto. Compruebe primero la dirección IP configurada y las posiciones de los interruptores DIP. Luego verifique el protocolo de aplicación y los parámetros del variador. Esta secuencia ayuda a separar los errores de direccionamiento de los problemas de configuración del controlador o de compatibilidad de hardware.

06 | Sistemas compatibles y aplicaciones industriales

El ABB RETA-01 está destinado a variadores ABB compatibles que admitan esta opción Ethernet. Permite la integración en red con controladores y sistemas de supervisión mediante protocolos admitidos.

• Maquinaria controlada por PLC: Intercambie comandos del variador admitidos y datos de estado con controladores industriales.
• Sistemas de transporte: Conecte variadores compatibles al control centralizado de la máquina.
• Bombeo y manipulación de fluidos: Integre la comunicación del variador en los sistemas de supervisión de procesos.
• Ventilación industrial: Conecte variadores compatibles a redes de automatización de edificios o plantas.
• Equipos de embalaje: Admita la supervisión y el control de variadores basados en Ethernet.
• Líneas de producción: Proporcione datos del variador a arquitecturas PLC o de supervisión compatibles.
• Modernizaciones de sistemas: Añada conectividad Ethernet donde el hardware y el software del variador admitan el adaptador.

La conectividad Ethernet por sí sola no garantiza una interoperabilidad completa. Confirme el protocolo de aplicación requerido, el firmware del variador, los parámetros disponibles y el método de integración del controlador.

07 | Revisión del Global PLC Spare HUB

Desde la perspectiva de la puesta en marcha, el RETA-01 requiere prestar atención a tres áreas: compatibilidad del variador, configuración de la IP y selección del protocolo de aplicación. Considere una planta que conecta un variador ABB a un PLC mediante Modbus/TCP. La conexión física puede ser correcta, pero la comunicación aún puede fallar si los ajustes de dirección entran en conflicto o si el controlador utiliza el protocolo incorrecto. Los ingenieros deben verificar la dirección IP, la subred, los parámetros del variador y el mapeo de datos antes de reemplazar el hardware. Para instalaciones EtherNet/IP, confirme la configuración del controlador y los datos del variador admitidos. Para instalaciones Modbus/TCP, verifique el mapeo de registros o parámetros requerido con la documentación aplicable. Una secuencia estructurada de resolución de problemas reduce la sustitución innecesaria de módulos. Comience con el direccionamiento de red y el cableado, luego revise la configuración del protocolo y la compatibilidad del variador. Registre los ajustes finales para simplificar el mantenimiento futuro.

08 | Lista de verificación para la selección de reemplazo

Antes de pedir el RETA-01, verifique estos detalles:

• Modelo exacto: Confirme RETA-01 con el adaptador instalado o la lista de piezas aprobadas.
• Compatibilidad del variador: Compruebe el modelo del variador y la ranura de opción admitida.
• Requisito del protocolo: Confirme si la aplicación utiliza EtherNet/IP o Modbus/TCP.
• Configuración de la IP: Compruebe el método de direccionamiento y los ajustes de los interruptores DIP requeridos.
• Infraestructura de red: Verifique el tipo de cable, la topología y la longitud del segmento.
• Configuración del variador: Registre los parámetros de comunicación y el mapeo de datos requerido.
• Límites ambientales: Siga el Manual de Hardware del variador.

09 | Embalaje, garantía y envío

10 | Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el RETA-01 y una tarjeta de red Ethernet estándar?

El RETA-01 es un adaptador de comunicación específico para variadores. Se conecta a través de la placa de control del variador y admite la comunicación del variador utilizando los protocolos industriales documentados. Una tarjeta de red de computadora estándar no proporciona esta interfaz dedicada para variadores.

P2: ¿Puede un RETA-01 admitir tanto EtherNet/IP como Modbus/TCP en la misma instalación?

La especificación enumera ambos protocolos, pero no establece un funcionamiento simultáneo. Confirme las opciones de configuración admitidas y de selección de protocolo en la documentación ABB aplicable antes de diseñar un sistema de protocolo dual.

P3: ¿Por qué los ingenieros deben registrar las posiciones de los interruptores DIP antes del reemplazo?

Las posiciones de los interruptores determinan la selección de la dirección IP de la intranet configurada. Registrarlas ayuda a preservar el esquema de direccionamiento previsto y reduce el tiempo de puesta en marcha. Verifique siempre la dirección con el plan de red aprobado antes de energizar el sistema.

P4: ¿Qué se debe comprobar si la comunicación de red funciona, pero los comandos del variador no tienen efecto?

Compruebe el protocolo de aplicación seleccionado, el mapeo de comandos, los parámetros de control del variador, el estado de funcionamiento y los permisos de control. Una conexión Ethernet funcional no demuestra que el controlador haya configurado correctamente la interfaz de comandos del variador.

P5: ¿Qué información ayuda a confirmar el adaptador de reemplazo correcto?

Proporcione el modelo RETA-01, el modelo exacto del variador ABB, el protocolo de comunicación, la configuración IP actual y el tipo de controlador. Estos detalles ayudan al proveedor a verificar la compatibilidad de hardware y aplicación antes del envío.
