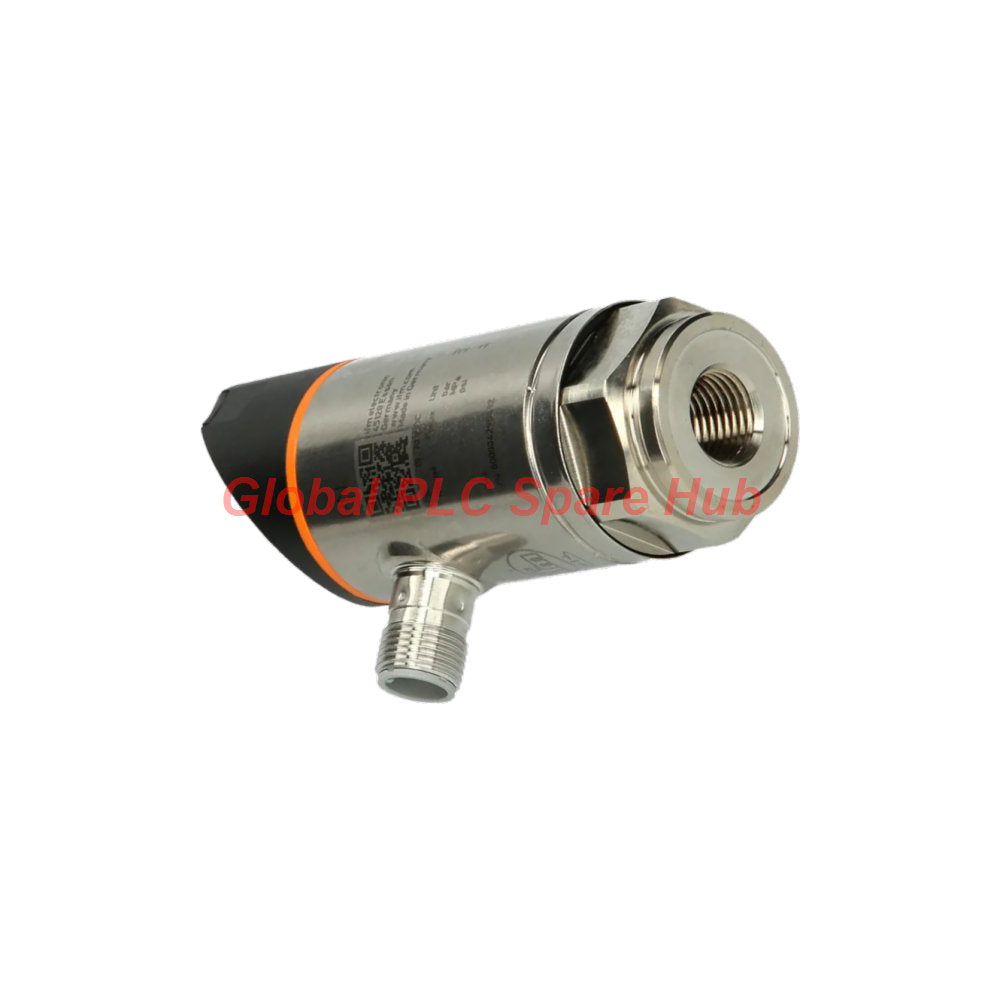

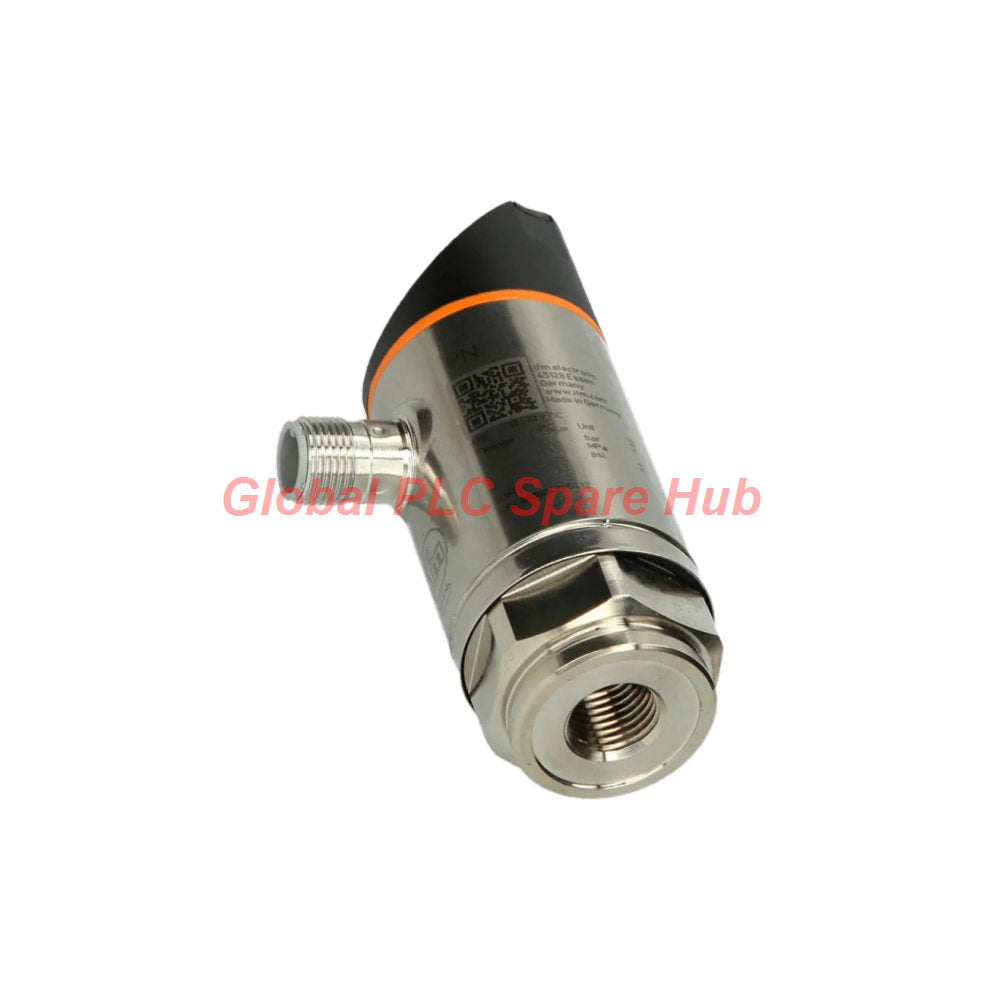

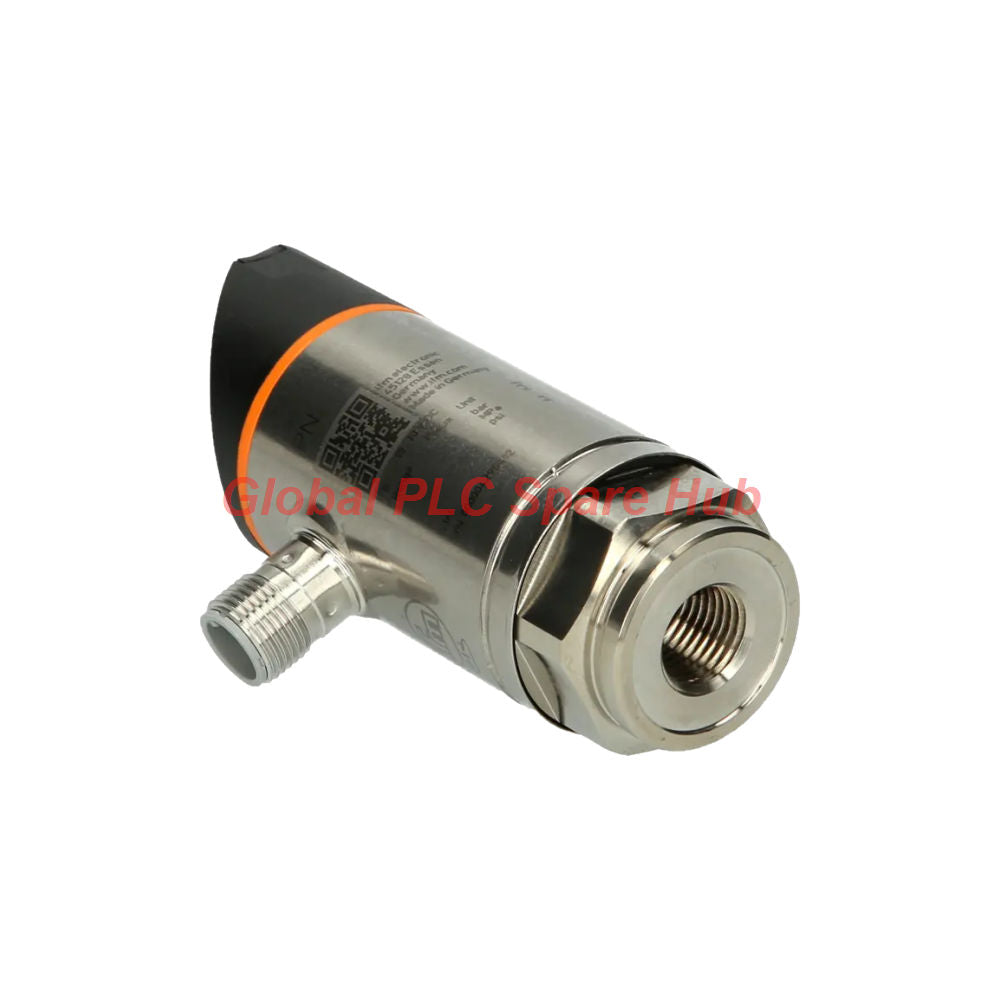

Sensor electrónico de presión PN3094 de la serie PN de ifm con pantalla

El ifm PN3094 es un sensor electrónico de presión con pantalla roja/verde y una celda de medición capacitiva de cerámica para aplicaciones con líquidos y gases. Su rango de presión relativa de −1 a 10 bar permite supervisar la presión y el vacío en equipos industriales.

El sensor combina indicación local de presión, una salida de conmutación PNP configurable, una salida analógica y una interfaz IO-Link integrada. Los ingenieros pueden utilizar estas funciones para la supervisión local de umbrales, la retroalimentación del proceso basada en el controlador y el acceso a parámetros digitales mediante un maestro IO-Link compatible.

Referencia de pedido: PN3094
Código de pedido asociado suministrado: PN-010-RER14-MFRKG/US/ /V
Familia de productos: sensor de presión ifm PN con pantalla

01 | Perfil del instrumento — Medición, conmutación, comunicación

Función	Especificación	Importancia para la ingeniería
Principio de medición	Celda de medición capacitiva de cerámica	Proporciona medición de presión para medios líquidos y gaseosos compatibles.
Rango de medición	−1 a 10 bar; −0,1 a 1 MPa; aproximadamente −14,5 a 145 psi	Cubre la supervisión del vacío y de la presión relativa positiva dentro del rango especificado.
Referencia de presión	Presión relativa y vacío	Confirme que la aplicación requiera presión manométrica en lugar de presión absoluta.
Medios de proceso	Líquidos y gases	Verifique la compatibilidad con el medio, los materiales en contacto y la temperatura del proceso.
Pantalla	Pantalla alfanumérica de cuatro dígitos roja/verde, barra LED verde, LED amarillo de estado de conmutación	Permite la lectura local de los valores del proceso y la identificación visual del estado de conmutación.
Salida de conmutación	1 × PNP, NO/NC parametrizable	Permite el control basado en umbrales o la señalización de alarmas cuando se conecta a entradas compatibles.
Salida analógica	4–20 mA o 0–10 V, según la configuración	Proporciona una señal de valor de proceso para entradas analógicas de PLC compatibles o equipos de control.
Comunicación digital	IO-Link 1.1; se admite el modo SIO	Permite el acceso a parámetros digitales y el intercambio de datos de proceso con un maestro IO-Link compatible.
Conexión de proceso	Rosca interna G 1/4, M6 I según se especifica	Compruebe la interfaz de acoplamiento y el plano de conexión exacto antes de la instalación.
Conexión eléctrica	1 × conector M12 con codificación A y 4 pines, con contactos chapados en oro	Confirme la asignación de pines, la compatibilidad del cable y el modo de salida previsto.

02 | Rango de presión y límites mecánicos

Parámetro	Valor publicado	Guía de selección
Rango de medición	−1 a 10 bar	Seleccione un rango que cubra el funcionamiento normal y las transiciones de proceso previstas.
Presión nominal	75 bar (7,5 MPa)	Confirme la presión nominal con respecto a la conexión de proceso y al diseño del sistema.
Presión mínima de rotura	150 bar (15 MPa)	Este es un límite de rotura, no una presión de funcionamiento admisible.
Resistencia al vacío	−1000 mbar	Compruebe el nivel de vacío previsto y las condiciones transitorias.
Par de apriete recomendado	25–35 Nm	Siga las instrucciones de conexión e instalación del fabricante.
Diámetro de la carcasa	34 mm	Deje espacio suficiente para la instalación y la visibilidad de la pantalla.
Longitud total	90,7 mm	Compruebe el espacio disponible alrededor del puerto de proceso y del conector.
Peso	235,5 g	Considere un soporte de montaje cuando haya vibraciones o cargas mecánicas.

Nota sobre la selección de presión: El rango de medición, la presión nominal y la presión de rotura describen límites diferentes. El funcionamiento normal debe mantenerse dentro de los límites de funcionamiento aplicables, aunque la presión de rotura indicada sea mucho mayor.

03 | Arquitectura de la señal de salida

El sensor ofrece indicación local, control de conmutación y vías de comunicación analógicas o digitales. Seleccione la vía de señal según el hardware del controlador y el objetivo de control del proceso.

Vía de señal	Capacidad especificada	Uso típico
Pantalla local	Pantalla alfanumérica de cuatro dígitos roja/verde con indicadores LED	Comprobaciones locales de presión durante la puesta en marcha y el mantenimiento.
Salida de conmutación PNP	Una salida, NO/NC parametrizable	Indicación de umbral de presión, enclavamiento o entrada de alarma a un controlador compatible.
Señal analógica de 4–20 mA	0 bar = 4 mA; 10 bar = 20 mA; carga máxima 500 Ω	Retroalimentación continua de presión a una entrada analógica compatible.
Señal analógica de 0–10 V	Resistencia de carga mínima 2000 Ω	Retroalimentación del proceso basada en tensión cuando la entrada receptora admite el rango de señal.
IO-Link	Revisión 1.1, COM2 a 38,4 kBaud; se admite el modo SIO	Intercambio digital de datos de proceso y gestión de parámetros mediante un maestro compatible.

Las alternativas analógicas enumeradas no deben interpretarse como prueba de que 4–20 mA y 0–10 V estén disponibles simultáneamente. Confirme la configuración de salida seleccionada y los requisitos de cableado en la documentación aplicable de ifm.

04 | Ajustes de control y rendimiento de medición

Parámetro	Especificación	Implicación práctica
Punto de conmutación SP	−0,9 a 10 bar	Establece el umbral para la función de conmutación seleccionada.
Punto de restablecimiento rP	−0,95 a 9,95 bar	Define el umbral de retorno y ayuda a establecer la histéresis de conmutación.
Diferencia mínima SP/rP	0,05 bar	Proporciona una separación mínima entre los umbrales de conmutación y restablecimiento en la configuración estándar.
Incremento de ajuste	0,05 bar en CMPT=2; 0,01 bar en modo de alta resolución CMPT=3	Compruebe el modo configurado antes de planificar ajustes finos de umbral.
Precisión del punto de conmutación	Menos de ±0,5 % del rango	Relevante al definir márgenes de alarma alrededor del límite del proceso.
Repetibilidad	Menos de 0,1 % del rango	Permite evaluar la consistencia en ciclos de presión repetidos.
Desviación característica	Menos de ±0,25 % BFSL	Utilice la especificación indicada relacionada con la linealidad al revisar el rendimiento de medición.
Estabilidad a largo plazo	Menos de ±0,05 % del rango cada 6 meses	Considere la estabilidad especificada al planificar los intervalos de verificación.
Tiempo de respuesta	Menos de 3 ms	Adecuado para cambios rápidos de presión dentro de los límites de funcionamiento y configuración del sensor.
Retardo de encendido	Menos de 0,3 s	Deje que el sistema se inicie antes de evaluar la lectura del proceso o el estado de salida.
Retardo programable	dS/dr: 0–50 s	Puede ayudar a suprimir conmutaciones no deseadas causadas por fluctuaciones breves del proceso.
Amortiguación del valor de proceso	0–4 s	Ajuste solo según sea necesario; un amortiguamiento excesivo puede ocultar cambios rápidos de presión.

05 | IO-Link e integración eléctrica

Tensión de alimentación: 18–30 V CC, nominal, suministrada desde una fuente compatible con SELV/PELV.
Consumo de corriente: Típicamente menos de 35 mA.
Comunicación: IO-Link revisión 1.1, COM2 a 38,4 kBaud, con modo SIO admitido.
Interfaz del maestro: Puerto maestro IO-Link tipo A, según se especifica.
ID del dispositivo: 431 para CMPT=2; 615 para el modo de alta resolución CMPT=3.
Ciclo de proceso mínimo: 2,3 ms; 3 ms en el modo CMPT=3, según las especificaciones suministradas.
Caída de tensión de salida digital: Máximo 2,5 V CC.
Frecuencia de conmutación: Menos de 170 Hz.
Funciones de protección: Protección contra polaridad inversa y watchdog integrado.
Resistencia de aislamiento: Mínimo 100 MΩ a 500 V CC.
Clase de protección: III.

Al utilizar IO-Link, verifique la configuración del puerto maestro, la identificación del dispositivo, el mapeo de datos de proceso y el método de parametrización. El sensor tiene una interfaz IO-Link integrada; no se especifica ninguna expansión de comunicación separada.

06 | Materiales y entorno de funcionamiento

Artículo	Especificación	Comprobación de ingeniería
Materiales de la carcasa	Acero inoxidable 316L/1.4404, PBT+PC-GF30, PBT-GF20, PC	Revise la lista completa de materiales del conjunto con respecto al entorno de instalación.
Materiales en contacto	Acero inoxidable 316L, cerámica Al2O3, FKM	Confirme la compatibilidad con el medio de proceso y los productos químicos de limpieza.
Temperatura de funcionamiento	−25 °C a 80 °C para el ambiente y el medio, según se suministra	Mantenga tanto las condiciones ambientales como las del medio dentro de los límites aplicables.
Temperatura de almacenamiento	−40 °C a 100 °C	Observe las condiciones de almacenamiento antes de la instalación.
Protección de entrada	IP65 e IP67	Confirme que el conector, el cable de acoplamiento y la instalación preserven la protección requerida.
Resistencia a impactos	50 g, 11 ms, DIN EN 60068-2-27	Considere la exposición a impactos durante el funcionamiento de la maquinaria y la instalación.
Resistencia a vibraciones	20 g, 10–2000 Hz, DIN EN 60068-2-6	Verifique que el montaje y el soporte del cable se adapten al entorno de vibración real.
Humedad relativa	No se indica ningún valor específico de %RH en los datos técnicos suministrados	Consulte la documentación del fabricante si se requiere un límite de humedad definido.

07 | Idoneidad de la aplicación — Equipos y escenarios de proceso

Equipo	Aplicación potencial	Consideraciones de selección
Unidades de bombeo	Supervisión de la presión de succión o descarga dentro del rango del sensor	Compruebe las transiciones de presión, la conexión de proceso, la compatibilidad del medio y el tipo de salida.
Circuitos auxiliares hidráulicos	Retroalimentación de presión y supervisión de umbrales en aplicaciones compatibles de rango bajo	Confirme que la presión máxima normal y transitoria se mantenga dentro de los límites nominales.
Sistemas neumáticos	Supervisión del vacío o de la presión relativa positiva	Verifique el rango de presión, los umbrales de conmutación y los requisitos de respuesta.
Equipos de manipulación de líquidos	Supervisión de presión en líneas de proceso compatibles	Compruebe la compatibilidad del fluido con los materiales en contacto de 316L, cerámica y FKM.
Equipos industriales de llenado y dosificación	Detección de umbrales de presión y retroalimentación del proceso	Evalúe los cambios dinámicos de presión y establezca los retardos de conmutación adecuados.
Bancos de pruebas automatizados	Indicación local de presión y supervisión basada en el controlador	Confirme los requisitos de precisión, las prácticas de calibración y la interfaz de señal.
Instalaciones de PLC e IO-Link	Datos digitales de presión y parámetros de sensor configurables	Confirme la compatibilidad del maestro, el ID del dispositivo, el mapeo de datos de proceso y el funcionamiento analógico o SIO requerido.

Estos escenarios describen usos potenciales basados en el rango de medición y las interfaces suministrados. La idoneidad final depende de las transiciones de presión reales, los medios de proceso, la compatibilidad con el sistema de control y las condiciones de instalación.

08 | Matriz de puesta en marcha y diagnóstico de campo

Síntoma	Causa posible	Acción de diagnóstico recomendada
La pantalla permanece en blanco	Ausencia de tensión de alimentación, cableado incorrecto, problema del conector o fallo del sensor	Mida la tensión de alimentación en el conector, verifique la asignación de pines, inspeccione el cable de acoplamiento y compruebe el comportamiento de arranque.
La presión mostrada difiere de la del manómetro de referencia	Referencia de presión diferente, interpretación incorrecta del rango, pulsación del proceso o desfase de medición	Confirme que ambos dispositivos midan la misma referencia de presión. Compare las lecturas en condiciones estables y siga el procedimiento de verificación del fabricante.
La salida PNP no cambia de estado	Ajustes de SP/rP, configuración NO/NC, cableado, carga o incompatibilidad del modo de salida	Revise los umbrales de conmutación y la configuración de salida. Compruebe la entrada receptora y verifique el circuito de salida con el diagrama de cableado.
El valor analógico del PLC es incorrecto	Selección de salida incorrecta, escalado de entrada, referencia común o carga excesiva	Confirme si el sensor utiliza 4–20 mA o 0–10 V. Verifique los ajustes de canal del PLC, el escalado, el cableado y los límites de carga.
El maestro IO-Link no identifica el sensor	Problema del modo del puerto, cableado de pines, compatibilidad del maestro o configuración del dispositivo	Compruebe los ajustes del puerto maestro, la conexión de 4 pines con codificación A, el soporte de la revisión de IO-Link y el ID del dispositivo esperado para el modo CMPT configurado.
La salida conmuta repetidamente cerca de un umbral	Histéresis insuficiente, pulsación de presión o ajustes de retardo inadecuados	Revise la separación entre SP y rP, examine la tendencia del proceso y ajuste el retardo solo cuando sea coherente con los requisitos de respuesta del proceso.
La respuesta de presión parece lenta	Amortiguación configurada, restricciones de la línea de proceso, pulsación de presión o comportamiento del sistema aguas arriba	Revise el ajuste de amortiguación y compare la lectura del sensor con una referencia independiente en condiciones controladas.
La lectura deriva con el tiempo	Cambios de temperatura, condiciones del proceso, tensión de instalación o deriva del rendimiento del sensor	Registre las lecturas con respecto a una referencia adecuada, compruebe la temperatura de funcionamiento y siga el procedimiento de calibración o verificación recomendado.

Nota de diagnóstico: Distinga los problemas de medición del sensor de los problemas de transmisión de señal y escalado del PLC. Compruebe primero la pantalla local y luego compare la salida configurada, la señal eléctrica y la lectura del controlador para aislar el fallo.

09 | Perspectiva del Global PLC Spare HUB

El ifm PN3094 combina una pantalla local con interfaces de conmutación, analógicas e IO-Link. Para los ingenieros, la principal decisión de selección es cómo se utilizará el valor de presión: una indicación local, un umbral discreto, una entrada continua del PLC o datos de proceso digitales.

Para modernizaciones de PLC: Confirme si la entrada existente espera conmutación PNP, 4–20 mA, 0–10 V o IO-Link. Compruebe la salida exacta configurada antes de cambiar el cableado.
Para aplicaciones de presión y vacío: Confirme que el rango de presión negativa cumpla con el requisito real del proceso y que el sistema utilice presión relativa en lugar de presión absoluta.
Para la compatibilidad del proceso: Revise los materiales en contacto, incluidos el acero inoxidable 316L, la cerámica Al2O3 y el FKM, con respecto al medio y las condiciones de limpieza.
Para la estabilidad del umbral: Elija los ajustes de SP/rP basándose en la variación normal del proceso. Utilice los retardos y la amortiguación cuidadosamente para reducir el ruido sin ocultar un evento de presión significativo.
Para la integración digital: Verifique el maestro IO-Link, el ID del dispositivo, el mapeo de datos de proceso y la configuración de CMPT antes de la puesta en marcha.

Esta guía de selección se basa en las especificaciones proporcionadas. Confirme el código de pedido exacto y las opciones de señal configuradas con la documentación aplicable de ifm antes de reemplazar o poner en servicio el dispositivo.

10 | Revisión de Global PLC Spare HUB

El PN3094 es una opción de monitoreo de presión para aplicaciones que requieren una pantalla local legible y múltiples opciones de interfaz con el sistema de control. Su celda de medición capacitiva de cerámica, el rango de −1 a 10 bar, la salida PNP parametrizable y la interfaz IO-Link 1.1 admiten varias arquitecturas comunes de monitoreo industrial.

Antes de realizar el pedido, verifique la conexión de proceso, la compatibilidad de los materiales en contacto con el medio, la salida analógica seleccionada, la configuración de conmutación y los requisitos del maestro IO-Link. Para proyectos de reemplazo, comparar el código de pedido completo y el esquema de cableado ayuda a reducir los errores de puesta en servicio.

11 | Garantía y envío

Garantía: Garantía de 12 meses, sujeta a los términos de garantía aplicables del vendedor.
Opciones de envío: FedEx, UPS y DHL, sujetas a la disponibilidad del destino y del servicio.
Verificación del pedido: Proporcione el modelo PN3094, el código de pedido completo, la cantidad requerida y los detalles del equipo de destino para la revisión de compatibilidad.
Asistencia para cotizaciones: Contacte a Global PLC Spare HUB para obtener precios actuales, disponibilidad e información sobre pedidos.

12 | Preguntas frecuentes

P1: ¿Debería seleccionar IO-Link o una señal analógica convencional para una instalación del PN3094?

R: Elija según el controlador receptor y los requisitos de mantenimiento. Una salida de 4–20 mA o 0–10 V es adecuada para entradas analógicas compatibles, mientras que IO-Link admite el intercambio de datos de proceso digitales y el acceso a parámetros a través de un maestro compatible. Confirme la salida configurada y el hardware de PLC requerido antes de realizar el pedido.

P2: ¿Por qué dos instrumentos de presión pueden mostrar valores diferentes cuando están conectados al mismo proceso?

R: Verifique si ambos instrumentos miden presión relativa o absoluta y compare sus rangos, configuraciones de respuesta, puntos de instalación y estado de calibración. Las pulsaciones de presión o una trayectoria de impulso restringida también pueden causar diferencias. Compare las lecturas en condiciones estables antes de cambiar la configuración del sensor.

P3: ¿Cómo debo ajustar SP y rP para evitar conmutaciones innecesarias?

R: Base los umbrales de conmutación y restablecimiento en el rango de operación normal y las fluctuaciones esperadas del proceso. Mantenga la separación mínima especificada entre SP y rP y, a continuación, evalúe si es apropiado añadir un retardo. No añada un amortiguamiento o retardo excesivo cuando un evento de presión rápido requiera una respuesta oportuna.

P4: ¿Qué debo verificar antes de instalar este sensor en una línea de líquido?

R: Confirme la presión de operación y transitoria, la conexión G 1/4, el par de apriete recomendado, la temperatura del proceso y la compatibilidad del medio con el acero inoxidable 316L, la cerámica Al2O3 y el FKM. Compruebe que la instalación no supere la presión nominal y que el conector mantenga el grado de protección de penetración requerido.

P5: ¿Qué información debo proporcionar para confirmar el reemplazo correcto del PN3094?

R: Proporcione el modelo y el código de pedido completo, el tipo de salida existente, el voltaje de alimentación, la conexión de proceso, el rango de presión y los detalles del PLC o del maestro IO-Link. Si la unidad actual ha fallado, incluya el valor mostrado, el comportamiento de la salida y cualquier información de diagnóstico del controlador. Esto ayuda a distinguir entre una incompatibilidad de modelo y un problema de cableado o configuración.
